一、 实验要求
- 熟练掌握循环程序设计的基本方法
- 熟练掌握单片机外部存储空间的访问方法
二、 实验设计
1.整体思路
先初始化一些寄存器和数据存储位置，然后调用两个子程序Procedure1和Procedure2，分别从SRC复制数据到DEST，一个从开头到末尾，另一个从末尾到开头。每个子程序在复制数据时使用循环，直到达到指定的复制次数（由NUM控制）。程序最后通过END标志结束。

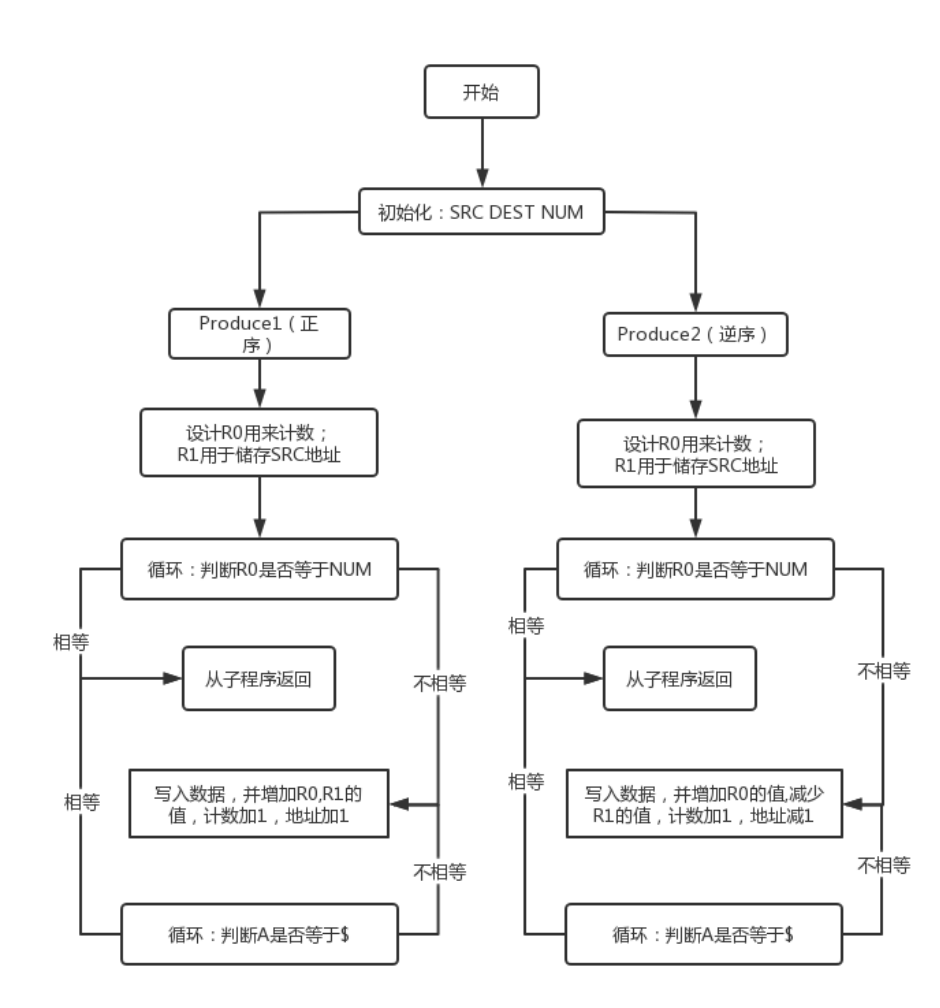

2.流程图
3.主要模块设计思路及分析
（1）Procedure1子程序
- Procedure1 负责向起始地址为SRC的片内存储中，顺序写入NUM个单字节数（数值不限），并以$字符（ASCII码）结尾。。
- R0 用于计数，R1 存储 SRC 的地址。
- 使用循环，CJNE 指令检查 R0 是否等于 NUM，如果等于，就跳到 ENGING1，否则继续执行。
- 在循环中，从 SRC 读取数据到寄存器 A，然后使用 MOVX 指令将 A 的值写入到 DPTR 所指向的位置。然后增加计数器 R0 和地址 R1。
- 再次使用 CJNE 指令检查 A 的值是否等于 '$'，如果不等于，就回到 Write，否则跳到 ENGING1。
（2）Procedure2子程序
- Procedure2 负责2.从SRC中，向起始地址为DEST的片外存储中，逆序拷贝之前存储的NUM个单字节数，并以$字符结尾。R0 用于计数，R1 存储 SRC 的地址。
- 同样使用循环，CJNE 指令检查 R0 是否等于 NUM，如果等于，就跳到 ENGING2，否则继续执行。
- 在循环中，从 SRC 读取数据到寄存器 A，然后使用 MOVX 指令将 A 的值写入到 DPTR 所指向的位置。然后增加计数器 R0，但是减小地址 R1 以实现逆序复制。
- 再次使用 CJNE 指令检查 A 的值是否等于 '$'，如果不等于，就回到 Copy，否则跳到 ENGING2。
三、 实现效果
四、总结
- 在一开始设计程序的时候，我以为给出的代码已经储存了SRC与DEST的地址位置，不需要在额外用寄存器再储存。事实证明，这是个很天真的想法，于是我使用R1与DPTR进行储存了。
- 在写入数据的时候，原先我想直接将R1，也就是记录num的寄存器直接与$比较，后面发现程序不允许。于是增加了中间商DPTR进行操作。
- 通过这次实验更加加深了对循环程序设计的认识，也懂了一些单片机外部储存空间的访问方法。
附录：
ORG 0000H
LJMP MAIN
ORG 2000H
MAIN:
SRC DATA 30H
DEST XDATA 2000H
NUM DATA 20H
ACALL Procedure1
ACALL Procedure2
SJMP $
Procedure1: ; 将数据从 SRC 复制到 DEST
MOV R0, #0 ; R0 用于计数
MOV R1, #SRC ; R1 存储 SRC 的地址
MOV DPTR,#DEST ; 保存DEST起始地址
Procedure1_LOOP:
CJNE R0, #NUM, Write ; 检查R0是否等于NUM，如果不等于，则跳转到 Write
SJMP ENGING1
Write:
MOV A, @R1 ; 从 SRC 读取数据到 A 寄存器
MOVX @DPTR, A ; 将 A 寄存器的值写入到 DPTR 所指向的位置
INC R0 ; 增加计数器 R0
INC R1 ; 增加指向下一个字节的地址
CJNE A, '$', Write ; 查A的值是否等于'$'，如果不等于，则跳转回 Write
SJMP ENGING1
ENGING1:
RET ; 从子程序返回
Procedure2: ; 从 SRC 中，向起始地址为 DEST 的片外存储中，逆序拷贝之前存储的 NUM 个单字节数
MOV R0, #0 ; R0 用于计数
MOV R1, #SRC ; R1 存储 SRC 的地址
Procedure2_LOOP:
CJNE R0, #NUM, copy ; 从SRC的末尾开始向 DEST 的末尾复制数据
SJMP ENGING2
Copy:
MOV A, @R1 ; 从 SRC 读取数据到 A 寄存器
MOVX @DPTR, A ; 将 A 寄存器的值写入到 DPTR 所指向的位置
INC R0 ; 增加计数器 R0
DEC R1 ; 减小指向上一个字节的地址
CJNE A, '$', Copy ; 检查A的值是否等于'$'，如果不等于，则跳转回Copy
SJMP ENGING2
ENGING2:
RET
END
