高效查询：位图、B+树

1. 位图（BitMap）与布隆过滤器（Bloom Filter）

1.1. 问题背景与解决方案

问题背景

场景：网页爬虫判重

• 搜索引擎的爬虫会不断地解析网页中的链接并继续爬取。
• 一个网页可能在多个页面中出现，容易重复爬取。
• 需要一种高效机制实现 URL 去重。

基本思路

判重基本逻辑

1. 判断某个 URL 是否已爬取（存在）；
2. 如果未爬取，则继续爬取并加入“已爬取集合”。

所需操作

• 插入 URL
• 查询 URL
• 操作高效（时间复杂度低）
• 内存消耗尽可能低（处理上亿数据）

数据结构比较

1.2. 位图（BitMap）

位图定义：

• 使用 位（bit）数组表示某个值是否存在。

特点：

• 高效、节省内存（如 1 亿范围只需约 12MB 内存）。
• 适用于整数范围 不太大的场景。

class BitMap:
    def __init__(self, nbits):
        """
        初始化位图数组。
        nbits: 需要支持的最大位数。
        """
        self.nbits = nbits
        # 每个元素为16位，相当于Java中的char，这里使用整数模拟
        self.bytes = [0] * ((nbits // 16) + 1)

    def set(self, k):
        """
        将第 k 位设置为 1，表示该数字已出现。
        """
        if k >= self.nbits or k < 0:
            raise ValueError("Index out of range")
        byte_index = k // 16
        bit_index = k % 16
        self.bytes[byte_index] |= (1 << bit_index)

    def get(self, k):
        """
        获取第 k 位的状态，判断该数字是否出现。
        返回 True 表示已出现。
        """
        if k >= self.nbits or k < 0:
            raise ValueError("Index out of range")
        byte_index = k // 16
        bit_index = k % 16
        return (self.bytes[byte_index] & (1 << bit_index)) != 0

1.3. 布隆过滤器（Bloom Filter）

背景

• 位图不能应对太大范围（如 1~10亿），需进一步优化。
• 布隆过滤器 = 多个哈希函数 + 位图

工作机制

1. 使用 K 个哈希函数对元素 x 进行哈希，得到下标 X1 ~ XK；
2. 把位图的 X1 ~ XK 位置置为 1；
3. 查询时也用 K 个哈希函数，判断对应位是否都为 1；

• • 是：可能存在（有误判）；
  • 否：一定不存在。

误判特性

• 误判只会出现在判断“存在”时；
• 可通过合理选择：

• • 哈希函数个数 K
  • 位图大小 m
  • 数据规模 n

• 控制误判率达到可接受范围。

1.4. 应用实例

爬虫URL去重实战应用

使用布隆过滤器优化爬虫判重

• 假设需去重的 URL 数量为 10 亿
• 采用布隆过滤器（位图大小 100 亿位 ≈ 1.2GB）
• 多个哈希函数进行哈希定位
• 内存节省显著（相比于 100GB 级的哈希表）

效率分析

• 散列表：内存密集，频繁字符串比对、指针访问（慢）；
• 布隆过滤器：CPU密集，批量哈希计算（快）；

• • 减少缓存miss；
  • 减少长字符串比较。

应用拓展场景

• 搜索引擎网页爬虫判重
• 大规模用户访问去重（如每日UV）
• 黑名单检测、垃圾邮件过滤
• CDN 去重缓存
• 数据库缓存穿透保护等

数据结构应用对比：

2. B+树：MySQL数据库索引

索引要解决什么问题？

功能性需求：

• 快速根据某个值查询：SELECT * FROM user WHERE id = 1234
• 快速进行区间查找：SELECT * FROM user WHERE id > 1234 AND id < 2345

性能需求：

• 查找效率要高（时间）
• 占用内存尽量少（空间）

尝试已有数据结构的适用性

• 结论：跳表接近满足需求，但数据库索引实际使用的是 B+ 树。

从二叉树演进到 B+ 树的过程

1. 改造思路：二叉树节点只做索引，叶子节点串成有序链表以支持区间遍历
2. 问题：数据量大时，索引树过高，导致磁盘 I/O 次数增多，查找变慢
3. 优化：用多叉树（m 叉树）降低树的高度，减少磁盘 I/O 次数

• • 例：对一亿条数据，二叉树高度可能高达 26，而 100 叉树高度仅为 3

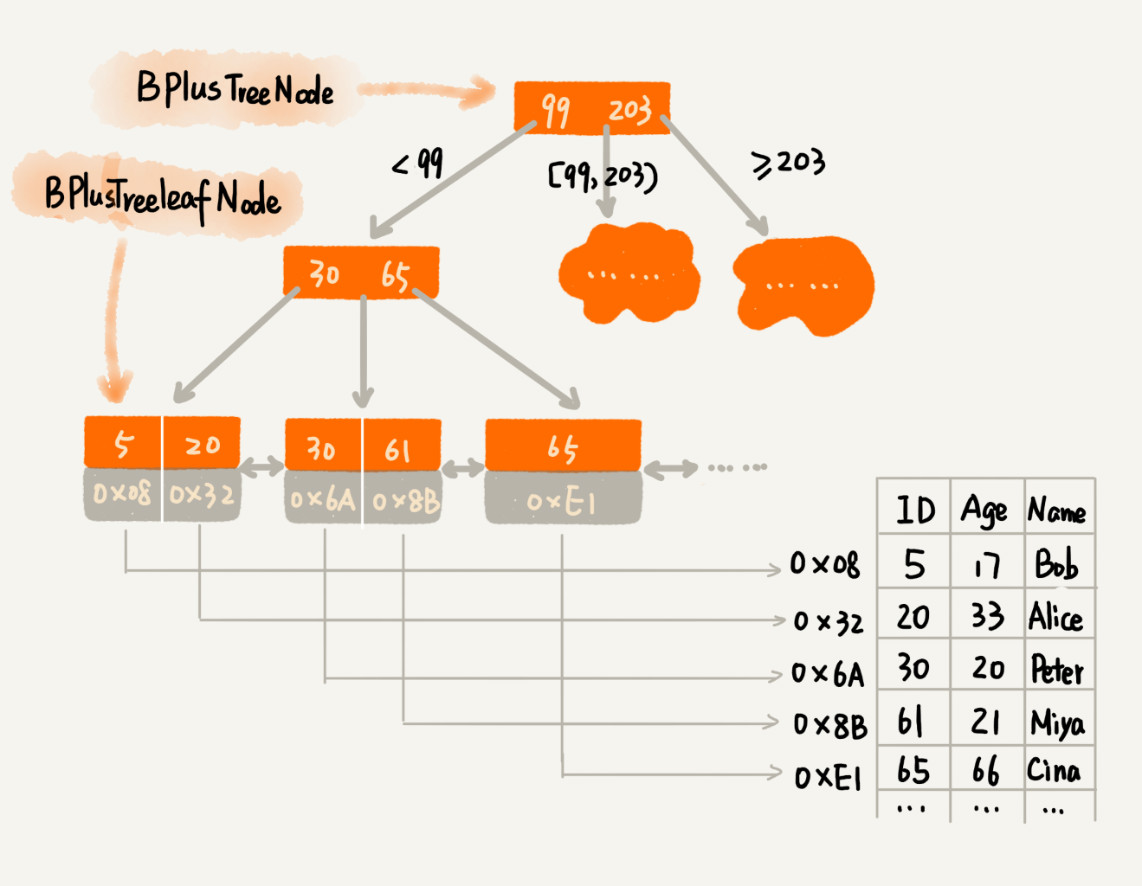

2.1. B+ 树的结构设计

pytho实现B+树的结构设计：

class BPlusTreeNode:
    """
    B+ 树中的非叶子节点定义
    """
    def __init__(self, m):
        self.m = m  # m 叉树，最大子节点个数
        self.keywords = []  # 键值列表 (最多 m-1 个)
        self.children = []  # 子节点指针列表 (最多 m 个)

    def is_leaf(self):
        return False


class BPlusTreeLeafNode:
    """
    B+ 树中的叶子节点定义
    """
    def __init__(self, k):
        self.k = k  # 每个叶子节点最多存储 k 个键值对
        self.keywords = []  # 键值列表
        self.data_addresses = []  # 数据地址（或引用）列表
        self.prev = None  # 前驱叶子节点指针
        self.next = None  # 后继叶子节点指针

    def is_leaf(self):
        return True

页大小与分叉因子的关系：

• 操作系统按页（如 4KB）读取数据
• 设计 m时要尽量让一个节点大小 = 一个页大小

不管是内存中的数据，还是磁盘中的数据，操作系统都是按页（一页大小通常是 4KB，这个值可以通过 getconfig PAGE_SIZE 命令查看）来读取的，一次会读一页的数据。如果要读取的数据量超过一页的大小，就会触发多次 IO 操作。所以，我们在选择 m 大小的时候，要尽量让每个节点的大小等于一个页的大小。读取一个节点，只需要一次磁盘 IO 操作。

2.2. 索引影响写入性能

对于一个 B+ 树来说，m 值是根据页的大小事先计算好的，也就是说，每个节点最多只能有 m 个子节点。在往数据库中写入数据的过程中，这样就有可能使索引中某些节点的子节点个数超过 m，这个节点的大小超过了一个页的大小，读取这样一个节点，就会导致多次磁盘 IO 操作。

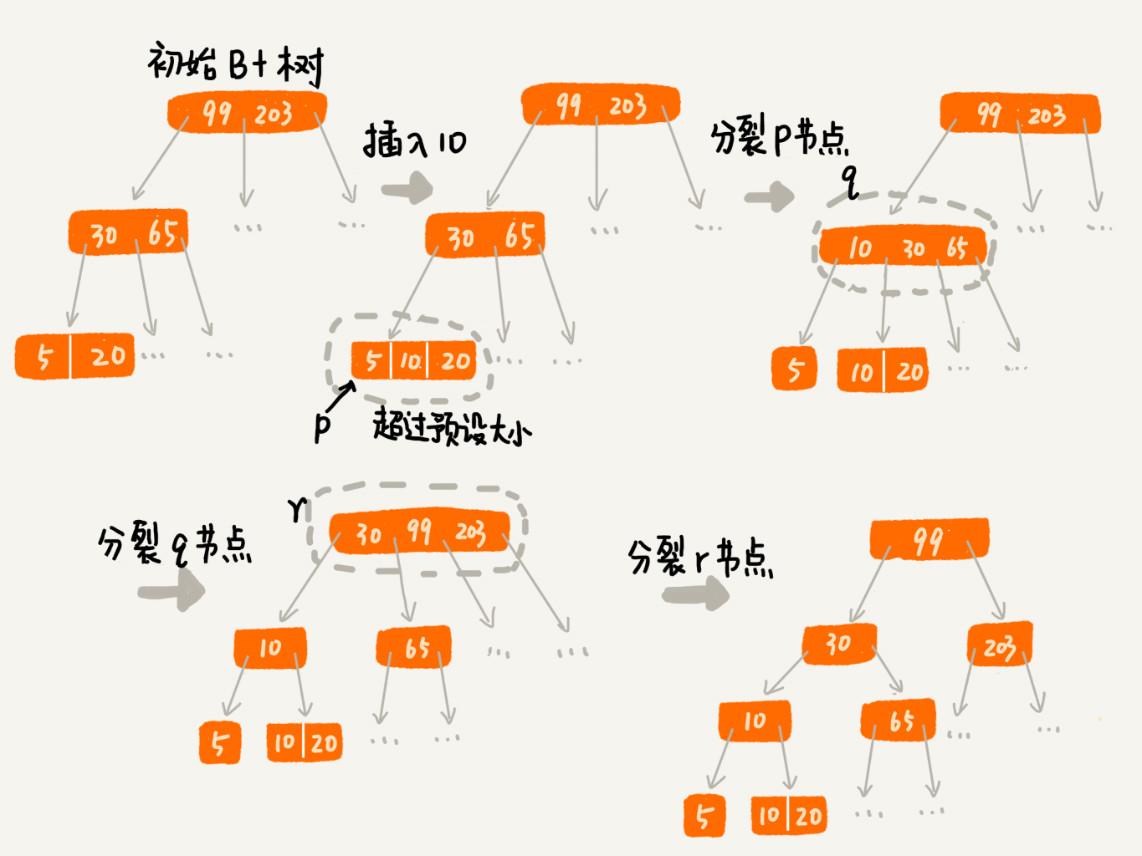

写入操作（插入/删除）可能触发以下行为：

• 插入时节点分裂（子节点超过 m）
• 删除时节点合并（子节点少于 m/2）

这些过程都需要修改索引树结构，可能层层递归、影响父节点甚至根节点，所以 写入比读取慢。

2.3. 对比与总结

B+ 树 vs 跳表：相似与差异

• 都支持区间查找
• B+ 树是磁盘友好结构，设计重点是降低磁盘 I/O 次数
• 跳表更偏内存优化，适合缓存、高速数据结构
• B+ 树历史更久（1972 年），跳表更现代（1989 年）

B+ 树的特点总结：

B 树 / B-树 与 B+ 树的区别简析：

• B 树（B-Tree）：数据存储在所有节点上（非叶节点也存数据）
• B+ 树：数据仅存在叶子节点，非叶节点仅做索引，更适合数据库和文件系统使用
