《软件工程》第 16 章 - 软件项目管理与过程改进

目录

​编辑

16.1 软件项目管理与过程模型

16.1.1 软件项目管理的概念

16.1.2 软件项目管理的过程模型

16.1.3 软件项目管理的原则

16.1.4 软件项目制品

16.2 软件项目度量与估算

16.2.1 软件项目分解

16.2.2 采用代码行、功能点度量的工作量估算

16.2.3COCOMO 模型

16.3 风险分析

16.3.1 风险标识

16.3.2 风险估算

16.3.3 风险评价和管理

16.4 软件项目计划

16.4.1 任务分配与工程进度

16.5 软件项目人员

16.5.1 软件项目团队

16.6 软件质量保证

16.6.1基于统计的软件质量保证

16.7 软件配置管理

16.7.1 配置管理工具

16.8 软件过程改进

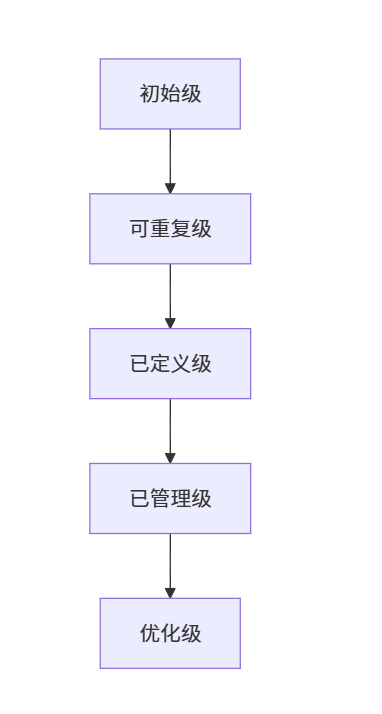

16.8.1 能力成熟度模型 CMM

16.9 小结

16.1 软件项目管理与过程模型

16.1.1 软件项目管理的概念

    软件项目管理是对软件项目进行计划、组织、控制和协调的过程，旨在确保软件项目按时、按质、在预算内完成。其核心要素包括范围管理、时间管理、成本管理、质量管理、人力资源管理、沟通管理、风险管理和采购管理。

16.1.2 软件项目管理的过程模型

常见的过程模型包括：

• 瀑布模型：线性顺序执行需求分析→设计→编码→测试→维护
• 敏捷模型：迭代开发、快速反馈，代表方法有 Scrum、XP
• 迭代模型：分阶段渐进式开发，如 RUP

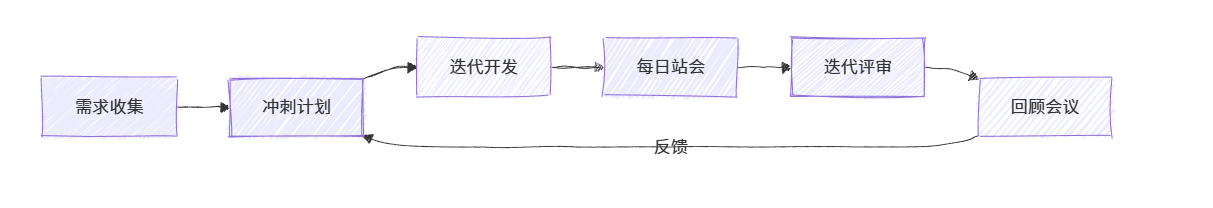

 绘制敏捷开发流程图：

                                                                敏捷开发流程示意图

16.1.3 软件项目管理的原则

1. 分阶段明确目标：将项目分解为可管理的阶段
2. 坚持进行阶段评审：及时发现和纠正问题
3. 实行严格的产品控制：通过基线管理变更
4. 采用现代程序设计技术：提高开发效率
5. 结果应能清楚地审查：建立可度量的目标
6. 开发小组的人员应少而精：避免沟通成本过高
7. 承认不断改进软件工程实践的必要性：持续优化过程

16.1.4 软件项目制品

软件项目生命周期中产生的主要制品包括：

• 需求阶段：需求规格说明书、用户故事
• 设计阶段：架构设计文档、详细设计文档
• 实现阶段：源代码、单元测试用例
• 测试阶段：测试计划、测试报告
• 维护阶段：变更记录、用户手册

16.2 软件项目度量与估算

16.2.1 软件项目分解

软件项目分解方法主要有两种：

1. 按功能分解：将系统分解为子系统、模块、组件
2. 按过程分解：将开发过程分解为需求分析、设计、编码、测试等活动

以下是一个简单的项目分解 Java 实现：

import java.util.ArrayList;
import java.util.List;

/**
 * 项目分解结构类
 */
public class WorkBreakdownStructure {
    private String name; // 任务名称
    private int level;   // 分解层级
    private List<WorkBreakdownStructure> subTasks; // 子任务列表

    public WorkBreakdownStructure(String name, int level) {
        this.name = name;
        this.level = level;
        this.subTasks = new ArrayList<>();
    }

    // 添加子任务
    public void addSubTask(WorkBreakdownStructure subTask) {
        subTasks.add(subTask);
    }

    // 打印WBS结构
    public void printWBS() {
        StringBuilder indent = new StringBuilder();
        for (int i = 0; i < level; i++) {
            indent.append("  ");
        }
        System.out.println(indent + name);
        for (WorkBreakdownStructure subTask : subTasks) {
            subTask.printWBS();
        }
    }

    public static void main(String[] args) {
        // 创建项目WBS结构示例
        WorkBreakdownStructure project = new WorkBreakdownStructure("电商系统", 0);

        WorkBreakdownStructure requirement = new WorkBreakdownStructure("需求分析", 1);
        requirement.addSubTask(new WorkBreakdownStructure("用户需求收集", 2));
        requirement.addSubTask(new WorkBreakdownStructure("需求规格编写", 2));

        WorkBreakdownStructure design = new WorkBreakdownStructure("系统设计", 1);
        design.addSubTask(new WorkBreakdownStructure("架构设计", 2));
        design.addSubTask(new WorkBreakdownStructure("数据库设计", 2));

        project.addSubTask(requirement);
        project.addSubTask(design);

        // 打印WBS
        project.printWBS();
    }
}

16.2.2 采用代码行、功能点度量的工作量估算

以下是基于功能点的工作量估算 Java 实现：

/**
 * 基于功能点的工作量估算器
 */
public class FunctionPointEstimator {
    // 功能点复杂度权重
    private static final double[] COMPLEXITY_WEIGHTS = {3, 4, 6}; // 简单、中等、复杂

    // 技术复杂度因子
    private static final double[] TECHNICAL_FACTORS = {
        0.75, // 可靠性要求
        1.00, // 数据库规模
        1.05, // 产品复杂性
        // 其他因子...
    };

    // 计算未调整功能点数
    public static double calculateUnadjustedFP(int[] functionCounts) {
        double total = 0;
        for (int i = 0; i < functionCounts.length; i++) {
            total += functionCounts[i] * COMPLEXITY_WEIGHTS[i];
        }
        return total;
    }

    // 计算技术复杂度调整因子
    public static double calculateTechnicalFactor() {
        double total = 0;
        for (double factor : TECHNICAL_FACTORS) {
            total += factor;
        }
        return 0.65 + (total * 0.01);
    }

    // 计算调整后的功能点数
    public static double calculateAdjustedFP(int[] functionCounts) {
        double unadjustedFP = calculateUnadjustedFP(functionCounts);
        double technicalFactor = calculateTechnicalFactor();
        return unadjustedFP * technicalFactor;
    }

    // 估算工作量（人月）
    public static double estimateEffort(int[] functionCounts, double productivityRate) {
        double adjustedFP = calculateAdjustedFP(functionCounts);
        return adjustedFP / productivityRate;
    }

    public static void main(String[] args) {
        // 功能点数量：简单、中等、复杂
        int[] functionCounts = {10, 8, 5};
        double productivityRate = 5.0; // 每功能点人月数

        double effort = estimateEffort(functionCounts, productivityRate);
        System.out.printf("估算工作量: %.2f 人月%n", effort);
    }
}

16.2.3COCOMO 模型

COCOMO（Constructive Cost Model）是最常用的软件成本估算模型，其基本形式为：
                                               E = a × (KLOC)^b × MM
其中：E 为工作量（人月），KLOC 为千行代码，a 和 b 为模型参数，MM 为成本驱动因子。

以下是 COCOMO 模型的 Java 实现：

/**
 * COCOMO模型实现
 */
public class COCOMOModel {
    // COCOMO模型类型枚举
    public enum ModelType {
        ORGANIC, SEMI_DETACHED, EMBEDDED
    }

    // 模型参数
    private static final double[][] PARAMETERS = {
        {2.4, 1.05},   // ORGANIC
        {3.0, 1.12},   // SEMI_DETACHED
        {3.6, 1.20}    // EMBEDDED
    };

    // 成本驱动因子
    private static final double[] DRIVER_FACTORS = {
        1.00, // 产品属性
        1.00, // 硬件属性
        1.00, // 人员属性
        1.00  // 项目属性
    };

    // 计算成本驱动因子乘积
    private static double calculateDriverMultiplier() {
        double multiplier = 1.0;
        for (double factor : DRIVER_FACTORS) {
            multiplier *= factor;
        }
        return multiplier;
    }

    // 估算工作量
    public static double estimateEffort(double kloc, ModelType modelType) {
        int index = modelType.ordinal();
        double a = PARAMETERS[index][0];
        double b = PARAMETERS[index][1];
        double driverMultiplier = calculateDriverMultiplier();

        return a * Math.pow(kloc, b) * driverMultiplier;
    }

    // 估算工期
    public static double estimateTime(double effort, ModelType modelType) {
        int index = modelType.ordinal();
        double c = 2.5;
        double d = 0.38 + 0.05 * (index); // 根据模型类型调整

        return c * Math.pow(effort, d);
    }

    public static void main(String[] args) {
        double kloc = 50.0; // 50千行代码
        ModelType modelType = ModelType.SEMI_DETACHED;

        double effort = estimateEffort(kloc, modelType);
        double time = estimateTime(effort, modelType);

        System.out.printf("估算工作量: %.2f 人月%n", effort);
        System.out.printf("估算工期: %.2f 月%n", time);
    }
}

16.3 风险分析

16.3.1 风险标识

  风险标识是识别可能影响项目的潜 在事件和条件的过程。常见的软件项目风险包括：

• 技术风险：新技术应用不成熟、算法复杂度高
• 管理风险：进度安排不合理、资源分配不足
• 人员风险：关键人员流失、团队协作不畅
• 外部风险：需求变更频繁、政策法规变化

16.3.2 风险估算

   风险估算通过评估风险发生的概率和影响程度，对风险进行量化分析。以下是一个简单的风险评估矩阵 Java 实现：

/**
 * 风险评估矩阵
 */
public class RiskAssessmentMatrix {
    // 风险等级枚举
    public enum RiskLevel {
        LOW, MEDIUM, HIGH, CRITICAL
    }

    // 评估风险等级
    public static RiskLevel assessRisk(double probability, double impact) {
        if (probability < 0.25) {
            if (impact < 0.25) return RiskLevel.LOW;
            else if (impact < 0.75) return RiskLevel.MEDIUM;
            else return RiskLevel.HIGH;
        } else if (probability < 0.75) {
            if (impact < 0.25) return RiskLevel.MEDIUM;
            else if (impact < 0.75) return RiskLevel.HIGH;
            else return RiskLevel.CRITICAL;
        } else {
            if (impact < 0.25) return RiskLevel.HIGH;
            else return RiskLevel.CRITICAL;
        }
    }

    public static void main(String[] args) {
        // 示例：某风险发生概率为60%，影响程度为80%
        double probability = 0.6;
        double impact = 0.8;

        RiskLevel level = assessRisk(probability, impact);
        System.out.println("风险等级: " + level);
    }
}

16.3.3 风险评价和管理

风险应对策略主要有四种：

1. 规避：消除风险源或改变项目计划
2. 减轻：降低风险发生的概率或影响
3. 转移：将风险责任转移给第三方
4. 接受：不采取主动措施，预留应急储备

16.4 软件项目计划

16.4.1 任务分配与工程进度

使用甘特图是最常见的进度安排方法。以下是一个简单的甘特图数据生成器：

import java.time.LocalDate;
import java.time.format.DateTimeFormatter;
import java.util.ArrayList;
import java.util.List;

/**
 * 甘特图数据生成器
 */
public class GanttChartGenerator {
    static class Task {
        String name;
        LocalDate startDate;
        LocalDate endDate;
        int progress;

        public Task(String name, LocalDate startDate, LocalDate endDate, int progress) {
            this.name = name;
            this.startDate = startDate;
            this.endDate = endDate;
            this.progress = progress;
        }

        @Override
        public String toString() {
            DateTimeFormatter formatter = DateTimeFormatter.ofPattern("yyyy-MM-dd");
            return String.format("%s [%s, %s] %d%%",
                name,
                startDate.format(formatter),
                endDate.format(formatter),
                progress);
        }
    }

    public static List<Task> generateProjectTasks() {
        List<Task> tasks = new ArrayList<>();
        LocalDate baseDate = LocalDate.now();

        tasks.add(new Task("需求分析", baseDate, baseDate.plusDays(10), 100));
        tasks.add(new Task("系统设计", baseDate.plusDays(11), baseDate.plusDays(20), 100));
        tasks.add(new Task("数据库开发", baseDate.plusDays(21), baseDate.plusDays(30), 80));
        tasks.add(new Task("前端开发", baseDate.plusDays(21), baseDate.plusDays(40), 60));
        tasks.add(new Task("后端开发", baseDate.plusDays(21), baseDate.plusDays(45), 50));
        tasks.add(new Task("集成测试", baseDate.plusDays(46), baseDate.plusDays(55), 0));
        tasks.add(new Task("系统上线", baseDate.plusDays(56), baseDate.plusDays(60), 0));

        return tasks;
    }

    public static void main(String[] args) {
        List<Task> tasks = generateProjectTasks();

        // 输出为Mermaid甘特图格式
        System.out.println("```mermaid");
        System.out.println("gantt");
        System.out.println("    title 软件项目进度计划");
        System.out.println("    dateFormat  YYYY-MM-DD");

        for (Task task : tasks) {
            System.out.printf("    %s :a%d, %s, %s%n",
                task.name,
                tasks.indexOf(task),
                task.startDate,
                task.endDate);
        }
        System.out.println("```");

        // 控制台输出
        System.out.println("\n项目任务列表:");
        for (Task task : tasks) {
            System.out.println(task);
        }
    }
}

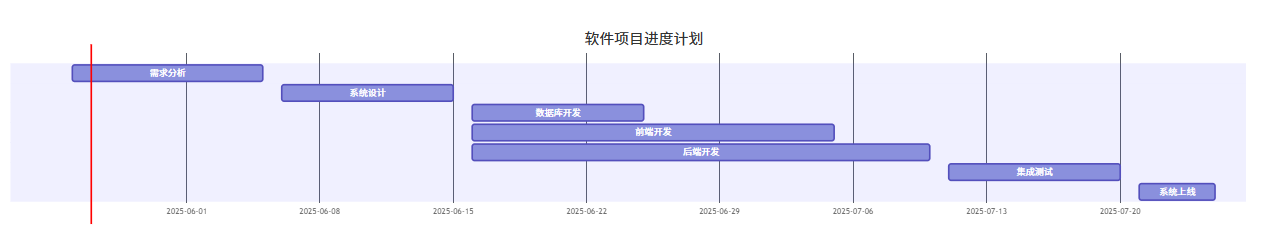

执行上述代码将生成以下 甘特图：

                                                                软件项目进度甘特图

16.5 软件项目人员

16.5.1 软件项目团队

常见的团队组织结构包括：

• 主程序员团队：由主程序员负责技术决策，其他成员协助
• 民主团队：成员平等协作，共同决策
• 层次化团队：按角色分层，如项目经理→架构师→开发人员

以下是一个简单的团队角色模型：

/**
 * 团队角色模型
 */
public class TeamRoleModel {
    interface TeamMember {
        String getRole();
        void performDuty();
    }

    static class ProjectManager implements TeamMember {
        @Override
        public String getRole() {
            return "项目经理";
        }

        @Override
        public void performDuty() {
            System.out.println("制定项目计划，分配资源，监控进度");
        }
    }

    static class Architect implements TeamMember {
        @Override
        public String getRole() {
            return "系统架构师";
        }

        @Override
        public void performDuty() {
            System.out.println("设计系统架构，定义技术标准");
        }
    }

    static class Developer implements TeamMember {
        private String specialty;

        public Developer(String specialty) {
            this.specialty = specialty;
        }

        @Override
        public String getRole() {
            return "开发人员(" + specialty + ")";
        }

        @Override
        public void performDuty() {
            System.out.println("实现功能模块: " + specialty);
        }
    }

    static class Tester implements TeamMember {
        @Override
        public String getRole() {
            return "测试人员";
        }

        @Override
        public void performDuty() {
            System.out.println("设计测试用例，执行测试，报告缺陷");
        }
    }

    public static void main(String[] args) {
        TeamMember[] team = {
            new ProjectManager(),
            new Architect(),
            new Developer("前端"),
            new Developer("后端"),
            new Tester()
        };

        System.out.println("团队组成:");
        for (TeamMember member : team) {
            System.out.println("- " + member.getRole());
        }

        System.out.println("\n团队职责:");
        for (TeamMember member : team) {
            System.out.print(member.getRole() + ": ");
            member.performDuty();
        }
    }
}

16.6 软件质量保证

16.6.1基于统计的软件质量保证

    统计过程控制（SPC）是一种常用的质量保证方法，通过控制图监控过程稳定性。以下是一个简单的控制图生成器：

import java.util.ArrayList;
import java.util.List;
import java.util.Random;

/**
 * 控制图生成器
 */
public class ControlChartGenerator {
    static class Sample {
        int id;
        double value;

        public Sample(int id, double value) {
            this.id = id;
            this.value = value;
        }

        @Override
        public String toString() {
            return String.format("样本%d: %.2f", id, value);
        }
    }

    // 生成样本数据
    public static List<Sample> generateSamples(int count, double mean, double stdDev) {
        List<Sample> samples = new ArrayList<>();
        Random random = new Random();

        for (int i = 1; i <= count; i++) {
            // 生成符合正态分布的随机值
            double value = mean + random.nextGaussian() * stdDev;
            samples.add(new Sample(i, value));
        }

        return samples;
    }

    // 计算控制界限
    public static double[] calculateControlLimits(List<Sample> samples) {
        double sum = 0;
        for (Sample sample : samples) {
            sum += sample.value;
        }

        double mean = sum / samples.size();
        double sigma = 0;

        for (Sample sample : samples) {
            sigma += Math.pow(sample.value - mean, 2);
        }

        sigma = Math.sqrt(sigma / samples.size());

        double upperLimit = mean + 3 * sigma;
        double lowerLimit = mean - 3 * sigma;

        return new double[]{mean, upperLimit, lowerLimit};
    }

    public static void main(String[] args) {
        int sampleCount = 20;
        double processMean = 10;
        double processStdDev = 1;

        // 生成样本数据
        List<Sample> samples = generateSamples(sampleCount, processMean, processStdDev);

        // 计算控制界限
        double[] limits = calculateControlLimits(samples);
        double mean = limits[0];
        double upperLimit = limits[1];
        double lowerLimit = limits[2];

        // 输出控制图数据
        System.out.println("控制图数据:");
        System.out.printf("中心线(CL): %.2f%n", mean);
        System.out.printf("上控制限(UCL): %.2f%n", upperLimit);
        System.out.printf("下控制限(LCL): %.2f%n", lowerLimit);

        System.out.println("\n样本数据:");
        for (Sample sample : samples) {
            System.out.println(sample);
        }
    }
}

16.7 软件配置管理

16.7.1 配置管理工具

以下是一个简单的版本控制工具使用示例（模拟 Git 操作）：

import java.util.ArrayList;
import java.util.Date;
import java.util.List;

/**
 * 简易版本控制系统
 */
public class SimpleVersionControl {
    static class Commit {
        String id;
        String message;
        Date timestamp;
        String author;
        String content;

        public Commit(String id, String message, String author, String content) {
            this.id = id;
            this.message = message;
            this.timestamp = new Date();
            this.author = author;
            this.content = content;
        }

        @Override
        public String toString() {
            return String.format("提交ID: %s%n作者: %s%n时间: %s%n消息: %s%n内容: %s%n",
                id, author, timestamp, message, content);
        }
    }

    static class Repository {
        String name;
        List<Commit> commits;

        public Repository(String name) {
            this.name = name;
            this.commits = new ArrayList<>();
        }

        // 提交变更
        public void commit(String id, String message, String author, String content) {
            Commit commit = new Commit(id, message, author, content);
            commits.add(commit);
            System.out.println("提交成功: " + id);
        }

        // 查看提交历史
        public void showHistory() {
            System.out.println("仓库 " + name + " 的提交历史:");
            for (Commit commit : commits) {
                System.out.println(commit);
            }
        }

        // 回滚到指定版本
        public String checkout(String commitId) {
            for (Commit commit : commits) {
                if (commit.id.equals(commitId)) {
                    System.out.println("已切换到版本: " + commitId);
                    return commit.content;
                }
            }
            System.out.println("未找到版本: " + commitId);
            return null;
        }
    }

    public static void main(String[] args) {
        Repository repo = new Repository("my-project");

        // 模拟提交
        repo.commit("v1.0", "初始提交", "张三", "public class Main { ... }");
        repo.commit("v1.1", "添加登录功能", "李四", "public class Login { ... }");
        repo.commit("v1.2", "修复登录bug", "王五", "public class Login { // 修复了空指针异常 ... }");

        // 查看历史
        repo.showHistory();

        // 回滚到v1.1
        String content = repo.checkout("v1.1");
        if (content != null) {
            System.out.println("当前代码内容:\n" + content);
        }
    }
}

16.8 软件过程改进

16.8.1 能力成熟度模型 CMM

CMM 将软件过程成熟度分为 5 个等级：

1. 初始级：过程无序，依赖个人能力
2. 可重复级：建立基本项目管理过程
3. 已定义级：明确定义标准化开发过程
4. 已管理级：对过程和产品进行量化管理
5. 优化级：持续过程改进

绘制的CMM 成熟度等级图：

                                                        CMM 成熟度等级演进图

16.9 小结

   本章全面介绍了软件项目管理与过程改进的核心知识，包括项目度量与估算方法、风险分析、进度计划、人员组织、质量保证、配置管理以及过程改进模型。通过合理运用这些方法和工具，可以有效提升软件项目的成功率和产品质量。在实际工作中，应根据项目特点选择合适的管理策略，并持续改进过程，以适应不断变化的需求和技术环境。

   以上内容系统梳理了软件项目管理与过程改进的关键知识点。你若希望对某个部分进行更深入的探讨，或有其他修改建议，欢迎随时提出。

   上述内容完整覆盖了软件项目管理与过程改进的核心知识体系。代码示例采用 Java 实现，结合 流程图和 思维导图，便于读者理解和实践。你对这篇帖子的结构、内容深度等方面有什么看法，或者还有其他补充需求，都可以告诉我。
