基于python脚本进行Maxwell自动化仿真

本文为博主进行Maxwell自动化研究过程的学习记录，同时对Maxwell自动化脚本（pythonIron）实现方法进行分享。

脚本使用方法

1. 创建一个pyhon文件，如”script.py“

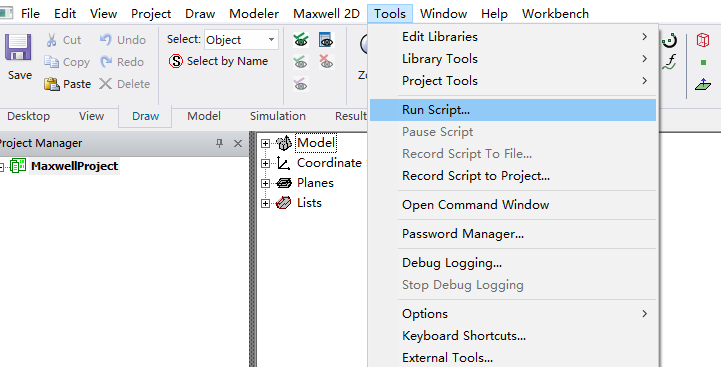

2. 点击Maxwell➡Tools➡run script

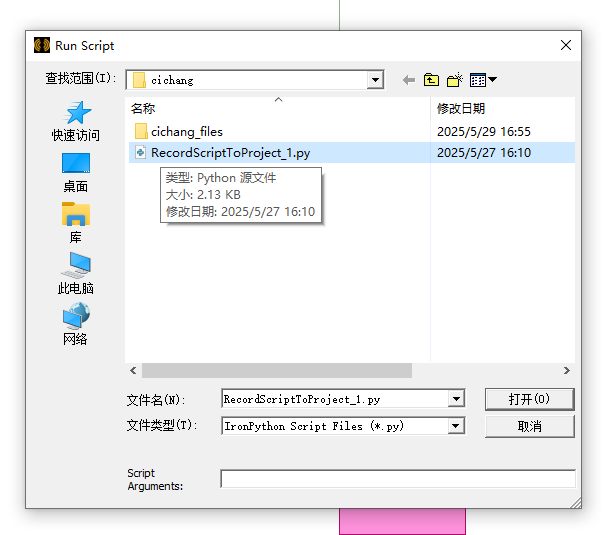

3. 选择刚刚创建的脚本打开，即可运行*（注意去除脚本中中文内容）*


脚本录制与查看

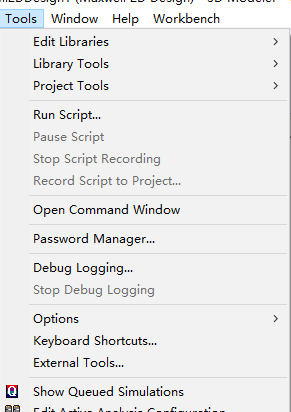

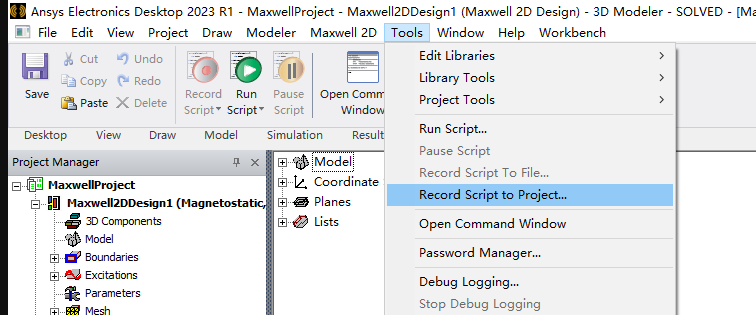

如图点击录制脚本

点击选择ironPython

录制后可以在同样位置选择结束录制

但是博主的版本有bug，这一块是灰色的。那也没有关系，脚本是实时更新并保存在临时目录的。

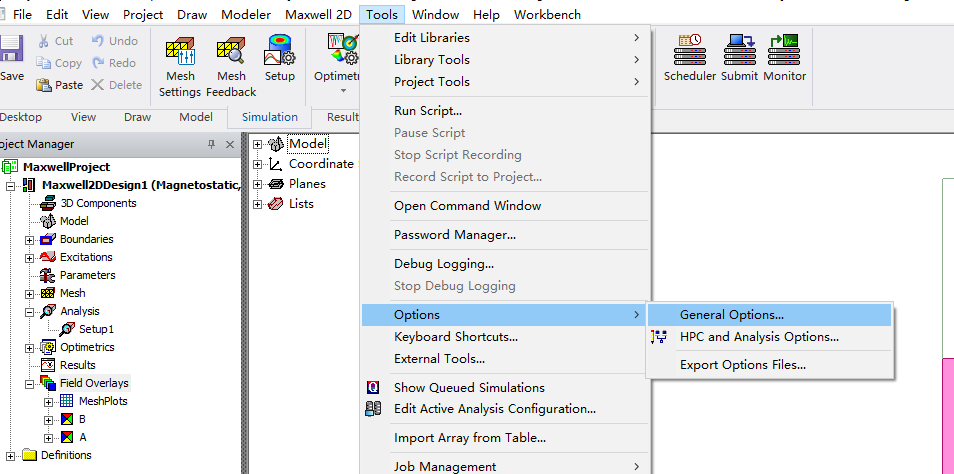

即便版本正常，博主还是建议直接取临时文件夹实时查看脚本录制内容，这样每进行一步操作即可知道对应的脚本代码。临时目录的位置通常是：c盘用户文件夹/AppData/Local/Temp。具体可以在maxwell软件设置内查看：

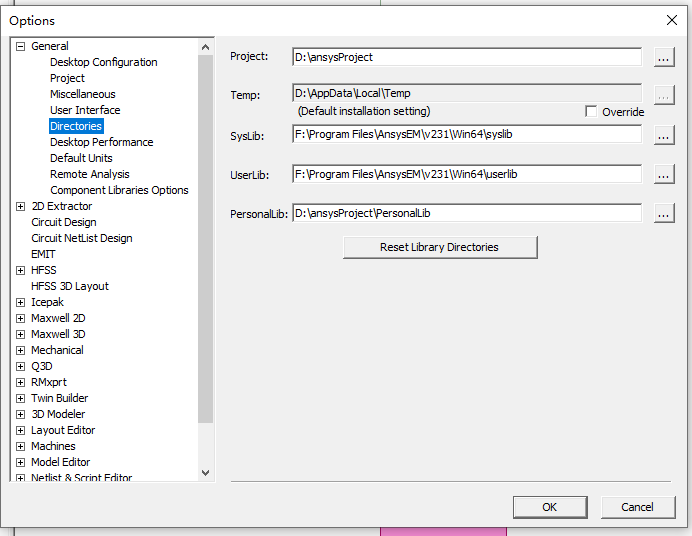

点击后出现设置窗口，找到Temp对应位置：

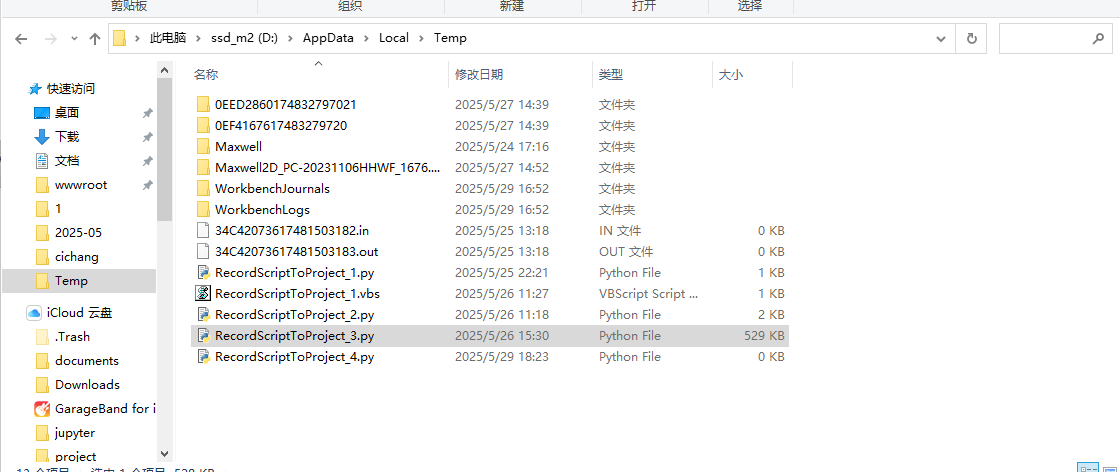

之后在文件管理器打开这个位置，可以看到最近录制的脚本，使用编辑器或记事本打开，即可看到对应操作的代码

常用脚本代码

如果你懒得进行录制，或对录制脚本做出一些简单更改与补充，可以参考下面的一些常见代码

通用开头

import ScriptEnv
ScriptEnv.Initialize("Ansoft.ElectronicsDesktop")
oDesktop.RestoreWindow()

定义项目

oProject = oDesktop.SetActiveProject("MaxwellProject")
oDesign = oProject.SetActiveDesign("Maxwell2DDesign1")

此段分别定义了maxwell的项目、设计，此处名称应对应maxwell项目目中的对应名称：

调整设计变量

软件内对应位置

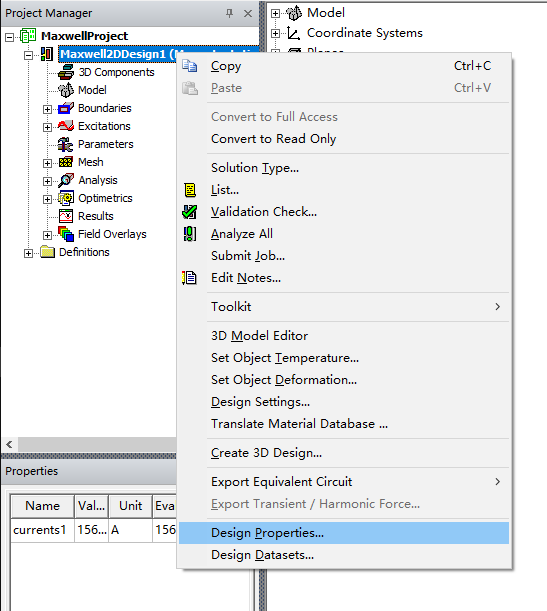

通常批量化、自动化操作需要对项目的设计变量进行设置，Maxwell中对应位置为

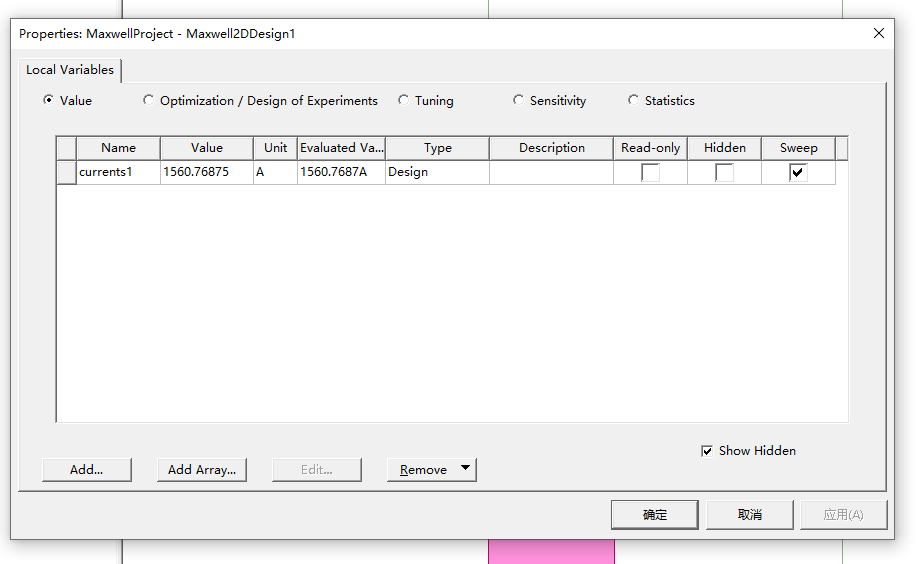

点击后即可看到变量设置窗口

脚本

使用python脚本对变量进行设置：

oDesign.ChangeProperty(
	[
		"NAME:AllTabs",
		[
			"NAME:LocalVariableTab",
			[
				"NAME:PropServers",
				"LocalVariables"
			],
			[
				"NAME:ChangedProps",
				[
					"NAME:currents1",  #变量名
					"Value:="		, str(s)+"A"  #变量值（若有单位则加上单位）
				]
			]
		]
	])

设置求解器

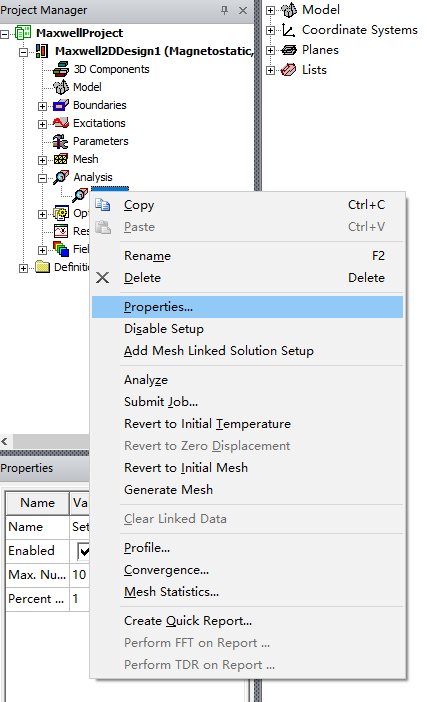

软件内对应位置

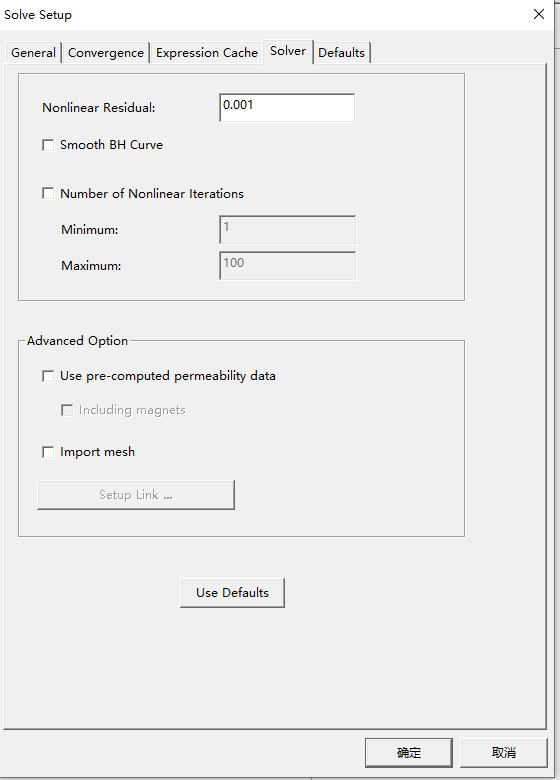

点击后出现求解器设置窗口，此处为稳态求解类型，若为频域或瞬态可能有差异

脚本

设置方法如下，根据需要设置的字段按照如下方式设置

oModule.EditSetup("Setup1",
	[
		"NAME:Setup1",
		"Enabled:="		, True,
		[
			"NAME:MeshLink",
			"ImportMesh:="		, False
		],
		"MaximumPasses:="	, 10,
		"MinimumPasses:="	, 2,
		"MinimumConvergedPasses:=", 1,
		"PercentRefinement:="	, 30,
		"SolveFieldOnly:="	, True,
		"PercentError:="	, 1,
		"SolveMatrixAtLast:="	, True,
		"UseNonLinearIterNum:="	, False,
		"NonLinearResidual:="	, 0.001,
		"SmoothBHCurve:="	, False,
		[
			"NAME:MuOption",
			"MuNonLinearBH:="	, True
		]
	])

定义数据模块

通常自动化脚本用于数据的导出。故使用模块“FieldsReporter”

oModule = oDesign.GetModule("FieldsReporter")

使用“计算器”计算并导出数据

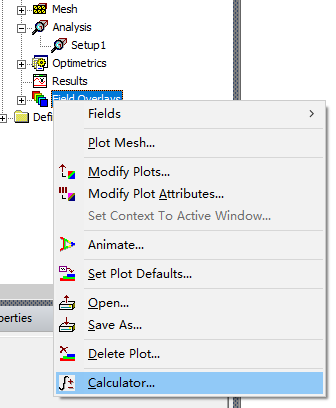

软件对应计算器位置

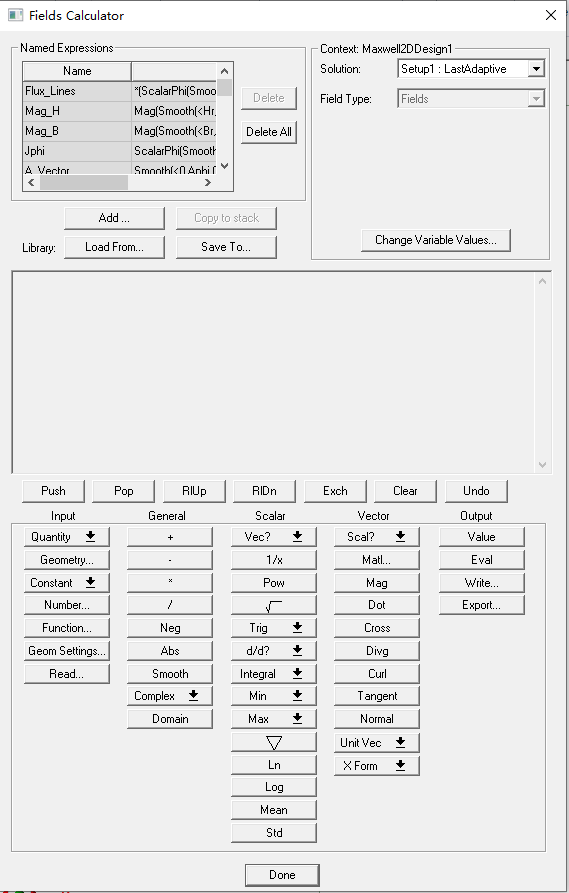

点击后打开计算器窗口

关于计算器的使用方法本文不过多介绍，具体使用可参考其他网络教程。

脚本实现

由于计算器的操作类型很多，下面列举几个操作的脚本例子，可根据代码形式类推：

1. 输入求解值，此处向计算器输入了磁场B的求解结果

oModule.EnterQty("B")

2. 对当前计算器内容施加操作，此处操作取出向量第一个分量

oModule.CalcOp("ScalarX")

3. 施加求解区域，此处选择几何 0_1

oModule.EnterVol("0_1")

4. 输入常数，此处输入2

oModule.EnterScalar(2)

5. 施加运算，此处施加除法运算

oModule.CalcOp("/")

6. 导出结果至文件 ,此处定义setup求解结果项“LastAdaptive”，和设计变量currents1 为100A

oModule.CalculatorWrite("E:\\maxwellData\\1.fld",
			[
				"Solution:="		, "Setup1 : LastAdaptive"
			], ["currents1:="		, "100A"])

7. 清除计算器中内容

oModule.CalcStack("clear")

项目保存

oProject.Save()

关闭脚本

ScriptEnv.Shutdown()
