硬件I2C和软件I2C的区别
一、硬件I2C
1、硬件I²C的局限性及学习意义
尽管硬件I²C外设在STM32等微控制器中提供了标准化的通信支持，但在实际应用中，其稳定性可能存在问题。例如，某些情况下外设会因事件检测异常而进入死锁状态，仅能通过断电复位恢复。尽管如此，掌握硬件I²C的实现方法仍具有重要价值，不仅有助于理解I²C协议本身，还能为后续学习其他通信协议奠定基础。
硬件I²C的工作原理
硬件I²C通过微控制器内置的专用外设实现，其功能类似于USART串口模块。用户仅需配置相关寄存器，外设即可自动生成符合I²C标准的时序信号。与软件模拟不同，硬件I²C无需CPU直接干预引脚电平变化，而是通过寄存器操作控制外设完成通信流程。
软件模拟I²C的实现方式
软件模拟I²C依赖CPU通过GPIO手动模拟协议时序。例如，生成起始信号时，需先将SCL引脚置为高电平，随后在SDA引脚上产生由高到低的跳变，最后拉低SCL电平。这一系列操作完全由程序控制，严格遵循I²C协议的时序要求。
硬件与软件方案的对比
硬件I²C的优势在于降低CPU负载，但其引脚分配通常受限于芯片设计，仅能使用特定功能引脚。相比之下，软件模拟I²C具有更高的灵活性，允许任意GPIO充当SCL和SDA信号线，但会占用更多CPU资源。

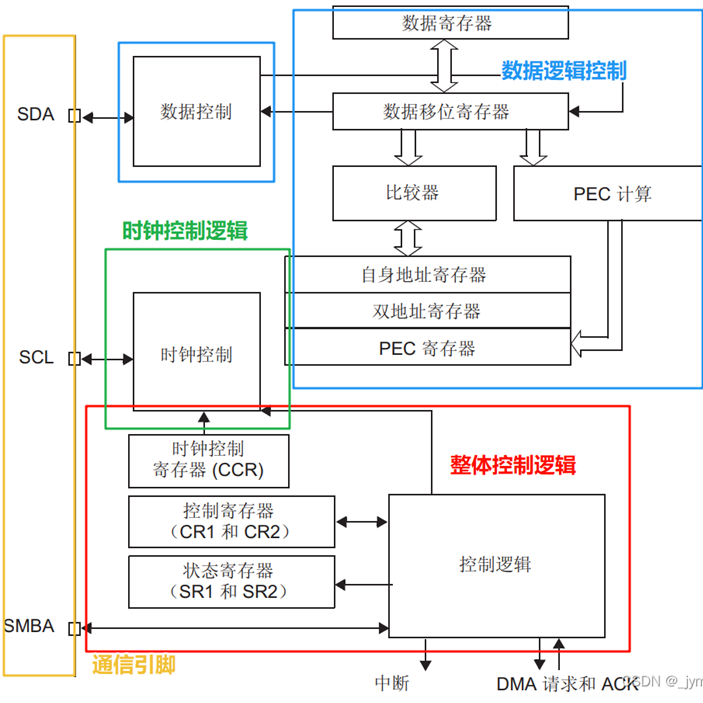

2、I2C外设功能框图
3、通信引脚

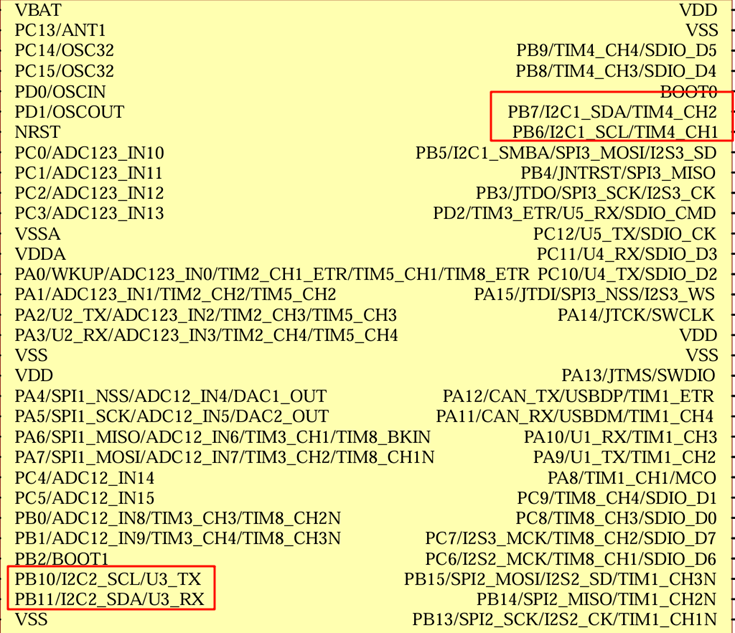

STM32中有两个I2C外设，硬件I2C必须要使用这些引脚，因为这些引脚才连接到I2C引脚，就比如说PB6与PB7引脚就连接到芯片内部的I2C1外设。
在硬件设计中，STM32主控芯片的I2C接口默认配置为PB6（SCL）和PB7（SDA）引脚。然而，实际电路连接中，EEPROM存储器的SCL和SDA信号线并未与这两个引脚直接相连，而是分别接至PC12和PC11端口。为实现正常的I2C通信功能，需要通过外部飞线将PB6与PC12、PB7与PC11进行对应连接。这种跨接方式最终实现了STM32的I2C接口引脚与EEPROM器件之间的信号通路建立，从而构成完整的I2C总线系统。
4. STM32的I2C外设通信机制（核心功能解析）
4.1 I2C工作模式配置
STM32的I2C接口支持四种基本工作模式，分别是：
- 主设备发送模式（Master Transmitter）
- 主设备接收模式（Master Receiver）
- 从设备发送模式（Slave Transmitter）
- 从设备接收模式（Slave Receiver）
在默认情况下，I2C模块初始化为从模式（Slave Mode）。工作模式会在以下两种情况下动态切换：
- 从模式切换到主模式：当接口主动发起起始信号（Start Condition）时自动进行。
- 主模式切换回从模式：当检测到总线仲裁失败（Arbitration Loss）或生成停止信号（Stop Condition）时发生。这种设计支持多主设备（Multi-Master）总线架构，允许多个主设备在同一总线上进行通信。
4.2 主从模式功能定义
- **主模式（Master Mode）**：在这种模式下，STM32充当总线主机，负责发起通信并生成时钟信号（SCL），可以作为发送端或接收端。
- **从模式（Slave Mode）**：在这种模式下，STM32作为从设备，响应主机的指令并传输数据。
4.3 主模式工作机制
**模式切换条件**：
I2C接口默认处于从模式，需要通过置位控制寄存器的START位来产生起始信号，从而切换至主模式。
**数据传输控制**：
主设备负责初始化数据传输，包括以下步骤：
- 产生起始条件（Start Condition）以启动通信；
- 输出同步时钟（SCL）；
- 发送停止条件（Stop Condition）以终止通信。
起始信号触发后，硬件会自动将设备配置为主模式，并接管总线控制权。在主模式下，完整的通信周期必须包含起始信号与停止信号，这是确保协议时序正确性的关键。
**关键点**：
- 在主模式下，STM32必须精确控制时钟信号（SCL）和数据信号（SDA），以符合I2C协议的要求。
- 主设备在通信过程中需要处理总线仲裁，确保在多主设备环境中能够成功传输数据。
- 停止信号的生成标志着一次通信周期的结束，同时也是下一次通信的准备。
通过这些详细的配置和控制，STM32的I2C接口能够灵活地适应不同的通信需求，无论是作为主设备还是从设备，都能有效地进行数据传输。
二、EEPROM与硬件I2C的协同关系
硬件I2C与EEPROM的通信关系解析**
1. 硬件I2C的作用**
硬件I2C（Inter-Integrated Circuit）是STM32等微控制器内置的串行通信接口，采用**同步、半双工**方式，通过**SCL（时钟线）**和**SDA（数据线）**两根信号线与外部设备通信。其核心优势包括：
- **硬件自动处理时序**（无需软件模拟时钟信号）；
- **支持标准（100kHz）、快速（400kHz）和高速（1MHz及以上）模式**；
- **多主设备仲裁机制**，避免总线冲突。
2. EEPROM的I2C接口特性
EEPROM（Electrically Erasable Programmable Read-Only Memory）是一种可通过I2C接口访问的非易失性存储器，典型型号如**AT24Cxx系列**，其关键特性包括：
- **依赖I2C协议进行读写**：所有操作（地址寻址、数据写入、数据读取）均需遵循I2C时序；
- **从设备地址固定**：通常由硬件引脚（A0~A2）设置，例如AT24C02的默认地址为**0xA0**（写）/ **0xA1**（读）；
- **页写入与单字节操作**：支持按字节或分页（如16字节/页）写入，需严格遵循时序间隔。
3. 硬件I2C与EEPROM的协同工作流程
1. 初始化配置
- STM32的I2C外设需配置为**主模式**，并设置：
- 时钟频率（与EEPROM兼容，如100kHz）；
- 自身引脚（如PB6/PB7或重映射引脚）与EEPROM的SCL/SDA连接。
2. 数据传输过程
- **写操作**：
1. 主机（STM32）发送**起始信号（Start）**；
2. 发送EEPROM的**设备地址 + 写标志（0）**；
3. 发送待写入的**存储单元地址**；
4. 发送数据字节（单字节或页写入）；
5. 终止通信（Stop信号）。
- **读操作**：
1. 主机先发送设备地址 + 写标志，写入目标存储地址；
2. 重新发送起始信号，切换为读模式（设备地址 + 读标志1）；
3. 接收EEPROM返回的数据，最后发送NAK/Stop结束。
3. 关键注意事项
- **电气兼容性**：需确保总线上拉电阻（通常4.7kΩ）正确连接；
- **时序严格性**：EEPROM的写入周期（如5ms）需通过延时或轮询ACK保证；
- **错误处理**：硬件I2C应启用中断/DMA，检测总线错误（如仲裁丢失、无应答）。
4. 硬件I2C对比软件模拟的优势**
特性 软件 I²C 硬件 I²C
实现方式 通过 GPIO 引脚模拟 I²C 时序（软件控制） 使用 MCU 内置的硬件 I²C 外设（硬件控制）
CPU 占用 高（需 CPU 持续操作 GPIO） 低（硬件自动完成时序，CPU 可处理其他任务）
时序精度 依赖软件延时，精度较低 由硬件时钟控制，精度高且稳定
开发复杂度 简单（无需配置复杂寄存器） 复杂（需初始化外设、处理中断/DMA）
灵活性 高（可适配任意 GPIO 引脚） 低（必须使用硬件 I²C 外设的固定引脚）
速度 较慢（受限于软件延时） 较快（支持标准模式 100kHz、快速模式 400kHz+）
兼容性 通用性强（可适配不同 MCU） 依赖具体 MCU 的硬件支持
5. 典型问题与解决方案
- **通信失败**：
- 检查SCL/SDA线路连接、上拉电阻；
- 确认设备地址匹配（含硬件引脚电平）；
- 通过逻辑分析仪捕获时序，排查协议错误。
- **数据写入异常**：
- 遵守EEPROM的页写入限制（如AT24C02每页≤16字节）；
- 写入后增加足够延时（或查询ACK完成信号）。
**总结**：硬件I2C为EEPROM提供了高效、稳定的访问方式，其硬件自动化的特性显著降低了软件复杂度，适用于需要高可靠性的嵌入式存储系统。
三、软件I2C
通过 GPIO 手动控制 SCL 和 SDA 引脚电平，模拟 I²C 时序。
#include "stm32f10x_gpio.h"
#include "stm32f10x_rcc.h"
/* 宏定义（修改为PB6/PB7引脚） */
#define SOFT_I2C_SCL_PIN GPIO_Pin_6 // PB6作为SCL
#define SOFT_I2C_SDA_PIN GPIO_Pin_7 // PB7作为SDA
#define SOFT_I2C_PORT GPIOB
/* 初始化函数（开漏模式+上拉） */
void Soft_I2C_Init(void) {
GPIO_InitTypeDef GPIO_InitStruct;
// 使能GPIOB时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
// 配置SCL和SDA为开漏输出（实际需外接上拉电阻）
GPIO_InitStruct.GPIO_Pin = SOFT_I2C_SCL_PIN | SOFT_I2C_SDA_PIN;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD; // 开漏输出
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(SOFT_I2C_PORT, &GPIO_InitStruct);
// 初始状态拉高总线
GPIO_SetBits(SOFT_I2C_PORT, SOFT_I2C_SCL_PIN);
GPIO_SetBits(SOFT_I2C_PORT, SOFT_I2C_SDA_PIN);
}
/* 精确延时（基于SysTick或NOP指令） */
static void Delay_us(uint32_t us) {
us *= (SystemCoreClock / 1000000) / 5; // 根据主频校准
while(us--) __NOP();
}
/* 产生起始信号 */
void Soft_I2C_Start(void) {
GPIO_SetBits(SOFT_I2C_PORT, SOFT_I2C_SDA_PIN);
GPIO_SetBits(SOFT_I2C_PORT, SOFT_I2C_SCL_PIN);
Delay_us(5);
GPIO_ResetBits(SOFT_I2C_PORT, SOFT_I2C_SDA_PIN); // SDA下降沿
Delay_us(5);
GPIO_ResetBits(SOFT_I2C_PORT, SOFT_I2C_SCL_PIN); // SCL拉低准备数据传输
}
/* 产生停止信号 */
void Soft_I2C_Stop(void) {
GPIO_ResetBits(SOFT_I2C_PORT, SOFT_I2C_SCL_PIN);
GPIO_ResetBits(SOFT_I2C_PORT, SOFT_I2C_SDA_PIN);
Delay_us(5);
GPIO_SetBits(SOFT_I2C_PORT, SOFT_I2C_SCL_PIN); // SCL上升沿
Delay_us(5);
GPIO_SetBits(SOFT_I2C_PORT, SOFT_I2C_SDA_P
