TCP/IP协议

TCP/IP协议

TCP/IP（Transmission Control Protocol/Internet Protocol，传输控制协议/网际协议）是指能够在多个不同网络间实现信息传输的协议簇。TCP/IP协议不仅仅指的是TCP 和IP两个协议，而是指一个由FTP、SMTP、TCP、UDP、IP等协议构成的协议簇， 只是因为在TCP/IP协议中TCP协议和IP协议最具代表性，所以被称为TCP/IP协议。

IP 协议（Internet Protocol）

• 层级：网络层（OSI 第 3 层 / TCP/IP 的网际层）
• 核心职责：
  • 寻址与路由：通过 IP 地址（如 192.168.1.1 或 IPv6 2001:db8::1）唯一标识网络中的设备，并确定数据包从源到目的地的传输路径。
  • 数据包分片与重组：根据底层网络的最大传输单元（MTU）拆分大数据包，并在目的地重组。
  • 无连接、不可靠传输：
    • ❌ 不保证顺序：数据包可能乱序到达。
    • ❌ 不保证可达：可能丢包、重复或错误。
    • ❌ 无错误修复：仅校验 IP 头部完整性，不校验数据内容。
• 典型数据单元：IP 数据报（Datagram）。

📌 关键点：IP 只负责“尽最大努力交付”，可靠性需由上层协议（如 TCP）保证。

TCP 协议（Transmission Control Protocol）

• 层级：传输层（OSI 第 4 层 / TCP/IP 的传输层）
• 核心职责：在 IP 的不可靠传输基础上，提供可靠的、面向连接的端到端通信：
  • 可靠性保障：
    • ✅ 数据完整性校验（通过校验和）。
    • ✅ 丢包重传（超时重传 + 选择性确认 SACK）。
    • ✅ 数据包排序（通过序列号 seq 和确认号 ack）。
  • 连接管理：通过 三次握手 建立连接，四次挥手 断开连接。
  • 流量控制：使用 滑动窗口机制 避免接收方被淹没。
  • 拥塞控制：通过慢启动、拥塞避免等算法动态调整发送速率（如 Tahoe、Reno 算法）。
• 典型数据单元：TCP 段（Segment）。

📌 关键点：TCP 为应用层提供“像管道一样稳定”的数据流，隐藏了底层 IP 网络的复杂性。

TCP 与 IP 的协作关系

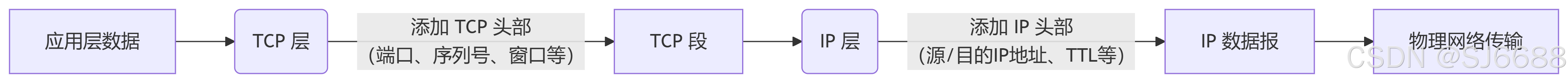

1. 发送端：
   • 应用层数据（如 HTTP 请求）交给 TCP 层。
   • TCP 将数据分割成段，添加源/目的端口、序列号、校验和等头部信息。
   • IP 层封装 TCP 段，添加源/目的 IP 地址、TTL（生存时间） 等头部，形成 IP 数据报。
   • 数据报通过路由器（基于 IP 地址路由）传输到目标设备。
2. 接收端：
   • IP 层校验头部并移除，将 TCP 段交给 TCP 层。
   • TCP 层根据序列号重组数据、发送 ACK 确认、处理重传，最终将有序数据交给应用层。

关键区别总结

为什么需要三次握手？

1. 防止历史连接初始化
   • 若客户端发送多个重复的SYN（如网络延迟），服务端通过第三次握手可判断最新连接请求，避免建立无效连接。
2. 同步双方初始序列号（ISN）
   • 序列号是TCP实现可靠传输的核心（如数据包排序、去重）。三次握手确保双方明确彼此的初始序列号。
3. 验证双向通信能力
   • 第一次握手：服务端确认客户端发送能力正常。
   • 第二次握手：客户端确认服务端收发能力正常。
   • 第三次握手：服务端确认客户端接收能力正常。

实际抓包示例（Wireshark）

1. Client → Server: [SYN] Seq=0     // 客户端发起连接
2. Server → Client: [SYN, ACK] Seq=0, Ack=1  // 服务端确认并回应
3. Client → Server: [ACK] Seq=1, Ack=1       // 客户端最终确认

注意：实际序列号是随机值（安全考虑），此处用0简化演示

握手失败场景

• 第一次握手失败：客户端未收到响应 → 重发SYN（默认重试5次，间隔1s/2s/4s/8s/16s）。
• 第二次握手失败：服务端未收到ACK → 超时后关闭半连接（释放资源）。
• 第三次握手失败：服务端等待ACK超时 → 触发SYN重传（由内核参数控制次数）。

与四次挥手的区别

为什么不是两次或四次？

• 两次握手：服务端无法确认客户端是否收到自己的SYN+ACK，可能导致无效连接占用资源。
• 四次握手：第三次握手后连接已可靠建立，无需额外步骤（冗余）。

为什么需要分层协作？

• 职责分离：
  • IP 专注全局寻址和跨网络路由（“怎么找到对方”）。
  • TCP 专注端到端可靠传输（“怎么正确对话”）。
• 灵活性：
  • TCP 可替换为 UDP（无需可靠性时，如视频流）。
  • IP 可适配不同物理网络（以太网、Wi-Fi、5G）。
• 标准化：各层独立演进（如 IPv4 → IPv6 不影响 TCP）。

常见问题

1：TCP 和 IP 是一回事吗？

否！它们是独立协议，但常被统称为 TCP/IP 协议族（包含 UDP、ICMP、ARP 等）。

2：没有 IP 能用 TCP 吗？

不能！TCP 依赖 IP 进行寻址和路由（TCP 段必须封装在 IP 数据报中传输）。

3：UDP 和 TCP 有何不同？

• UDP 同属传输层，但无连接、不可靠（不握手、不重传），适合实时应用（语音、直播）。

应用型视觉系统的核心流程与TCP/IP的角色

视觉数据的网络传输

• 实时视频流（监控、直播、视频会议）：
  • 摄像头采集的视觉数据（如H.264/H.265编码的视频流）需通过IP网络传输。
  • TCP/IP协议栈负责将视频数据分装为IP数据包，经路由器跨网络传输。
  • 挑战：视频数据量大，TCP的可靠传输（如重传机制）可能导致延迟，因此实时场景常用UDP+RTSP/RTP（基于IP但跳过TCP的可靠性）。
• 远程医疗影像（CT/MRI图像）：
  • 高分辨率医学影像（如DICOM文件）需确保传输完整性，此时TCP的可靠性至关重要，避免数据丢失导致诊断错误。

云视觉服务与分布式系统

• 云端图像识别（如人脸识别、物体检测）：

  1. 终端设备（手机/摄像头）通过TCP/IP将图像上传至云服务器。
  2. 云端GPU集群处理视觉算法，结果通过IP网络返回终端。
  • 依赖：TCP保证请求/结果的准确送达，IP实现全球范围的服务访问。

• 自动驾驶车路协同：

  • 车辆摄像头捕获的道路图像，通过5G/IP网络实时传输至边缘计算节点。
  • TCP/IP确保关键指令（如障碍物预警）可靠传输至车辆控制系统。

视觉数据的存储与访问

• 视频监控存储（NVR/IP Camera）：
  • 监控视频通过IP网络传输至存储服务器（如NAS），依赖IP协议寻址和TCP管理连接。
  • 用户远程回放时，通过TCP/IP协议调取存储的视觉数据。
• 内容分发网络（CDN）：
  • 缓存全球分布的图像/视频资源（如YouTube、抖音），通过IP路由优化就近分发，减少视觉内容加载延迟。

协议选择对视觉体验的影响

视觉技术对网络协议的优化

• 智能编码降低带宽压力：
  • H.265/AV1等编解码技术减少视频体积，缓解IP网络带宽压力。
• 前向纠错（FEC）：
  • 在UDP传输中通过冗余数据修复丢包，减少视觉数据重传（如WebRTC中的抗丢包策略）。
• QoS（服务质量）：
  • 路由器基于IP头部字段优先传输视频流数据包，确保流畅性。

典型场景案例

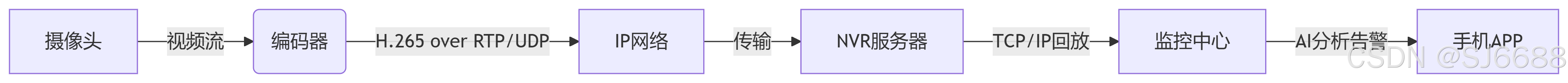

案例：智能安防系统

• IP协议：实现摄像头、NVR、手机的全球互联。
• TCP：确保用户远程回放时视频完整加载。
• UDP：实时传输视频流，避免延迟累积。

为什么视觉应用常避开TCP？

• 延迟敏感：TCP重传机制引入额外延迟（如视频通话中重传丢失的帧会导致声音画面不同步）。
• 头部开销大：TCP头部至少20字节，对小尺寸视觉数据（如关键指令）效率低。
• 队头阻塞：一个丢失的TCP包会阻塞后续数据，导致视频卡顿。

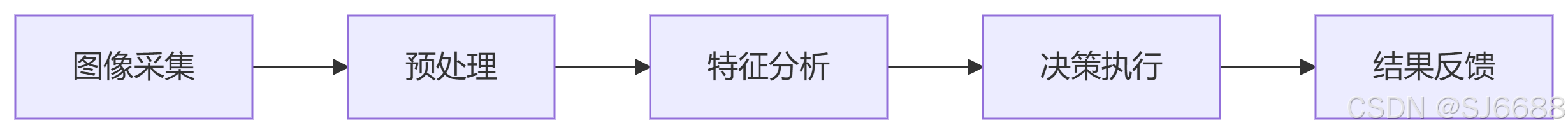

机器视觉系统的核心流程与TCP/IP的角色

在以上流程中，TCP/IP协议主要介入 A（采集）→ D（执行）→ E（反馈） 环节，实现设备间通信。

TCP/IP在机器视觉中的关键应用场景

1. 工业自动化质检

• 场景：生产线摄像头拍摄产品图像 → 传输至工控机进行缺陷识别 → 控制机械臂移除次品。
• TCP/IP作用：
  • 图像传输：摄像头通过 GigE Vision（基于UDP/IP）或 USB3 Vision（本地传输）+ TCP/IP网络 将图像实时发送至处理服务器。
  • 指令下发：服务器通过TCP协议向PLC（可编程逻辑控制器）发送控制指令（如“触发机械臂”），确保指令可靠到达。
• 协议选择：
  • 实时图像流：优先用UDP（低延迟，容忍少量丢包）。
  • 控制指令：必须用TCP（100%可靠性，避免误动作）。

2. 智能仓储与物流

• 场景：AGV（自动导引车）通过视觉导航 + 中央调度系统协同作业。
• TCP/IP作用：
  • 地图更新：AGV将扫描的环境点云数据通过TCP/IP上传至云端，构建动态地图。
  • 任务调度：中央系统通过IP网络向多台AGV分发路径指令（TCP保障指令顺序和完整性）。
• 典型协议：MQTT（基于TCP）用于轻量级指令通信。

3. 远程设备监控与预测性维护

• 场景：工厂设备安装视觉传感器监测部件磨损，数据传至云端分析。
• TCP/IP作用：
  • 数据传输：设备图像/视频片段通过HTTPS（TCP+SSL） 加密上传至云平台。
  • 分析反馈：云端AI算法返回诊断报告（如“轴承需更换”），依赖TCP确保结果准确送达。

4. 多相机协同系统

• 场景：汽车制造中多个视觉单元同步检测车体不同部位。
• TCP/IP作用：
  • 时间同步：通过PTP协议（精密时间协议） 基于IP网络对齐多相机时间戳（误差<1μs）。
  • 数据聚合：各相机结果通过TCP汇总至主控机，确保数据完整拼接。

机器视觉对TCP/IP的特殊需求与挑战

机器视觉中的协议选择策略

1. 传输层协议选择：
   • TCP：用于控制指令、配置参数、分析结果（需可靠性）。
   • UDP：用于实时视频流、传感器数据流（需低延迟）。
   • 定制协议：如RTSP（流媒体控制）+ RTP（实时传输协议），结合两者优势。
2. 应用层协议：
   • HTTP/HTTPS：云平台API交互（如上传图像至AWS Rekognition）。
   • MQTT：轻量级设备指令通信（适合物联网视觉终端）。
   • gRPC：高效微服务通信（分布式视觉处理节点间调用）。

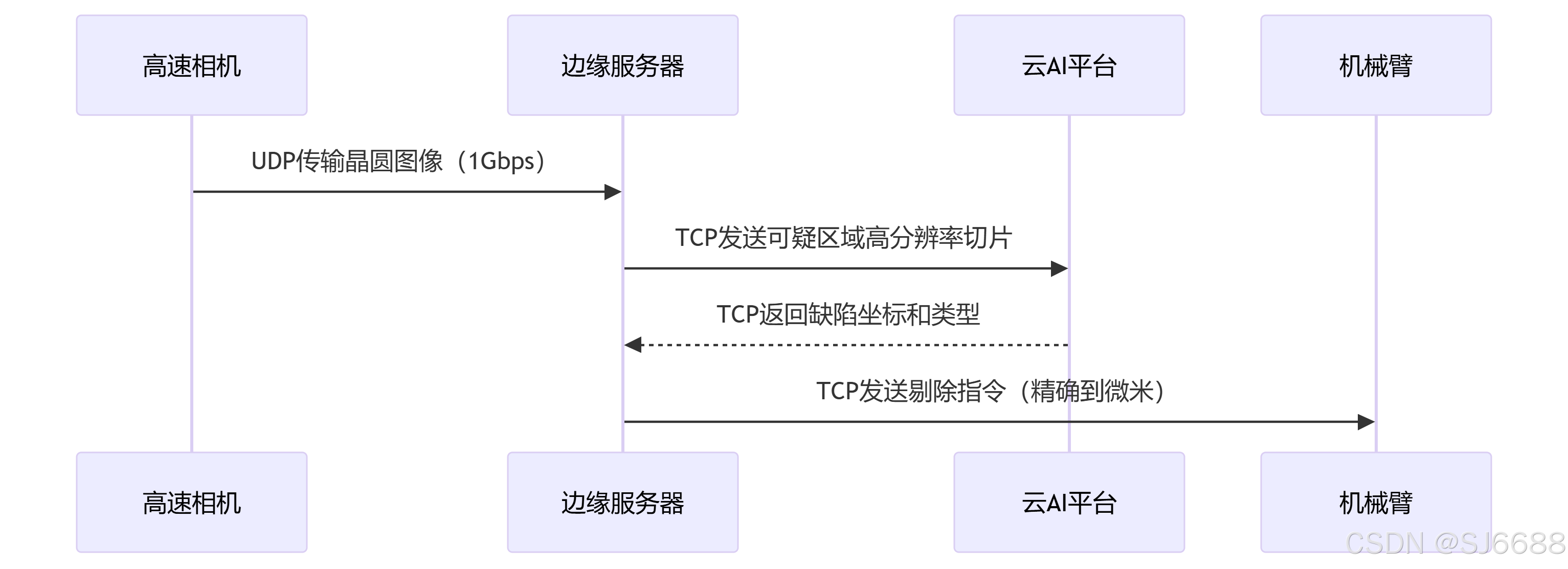

典型案例：半导体晶圆缺陷检测

• IP网络：工厂内部5G专网 + 边缘计算节点。
• 关键协议：UDP（原始图像流）、TCP（关键指令）、TSN（时间敏感网络保障实时性）。

未来趋势：协议与视觉技术的融合创新

1. 5G+机器视觉：
   • 利用5G低延迟（uRLLC）和高可靠性，实现无线化视觉检测（如柔性生产线）。
2. 确定性网络（TSN）：
   • 在IP层提供时间同步和流量调度，满足视觉控制系统的硬实时需求。
3. 边缘计算协议优化：
   • 如CoAP（受限应用协议）用于资源有限的视觉传感器，减少通信开销。

TCP/IP协议是机器视觉系统的神经网络

神经网络”的核心功能映射

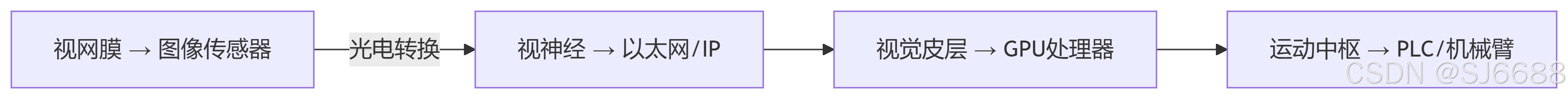

机器视觉中的“神经信号”传递流程

关键协议：

• 图像采集层：GigE Vision（基于UDP/IP）传输RAW数据
• 处理决策层：gRPC（基于TCP）调用AI模型
• 执行层：Profinet（工业协议，依赖IP底层）控制设备

神经网络特性在协议层的技术投射

1. 分布式处理
   • 生物类比：大脑各区域并行处理视觉信息
   • 技术实现：
     • 边缘节点运行轻量模型（YOLO实时检测）→ CoAP协议低功耗传输
     • 云端训练复杂模型（ResNet缺陷分类）→ HTTP/2多路复用高效上传数据
2. 可塑性适应
   • 生物类比：神经连接随经验强化/弱化
   • 技术实现：
     • **SDN（软件定义网络）**动态调整视觉数据传输路径
     • QUIC协议自动切换Wi-Fi/5G避免图像流中断
3. 容错与冗余
   • 生物类比：损伤后神经通路代偿
   • 技术实现：
     • TCP SACK机制选择性重传丢失的图像分块
     • RAID over IP分布式存储关键视觉数据

典型故障与“神经损伤”的类比

前沿融合：神经形态计算与协议优化

1. 事件相机 + 脉冲神经网络(SNN)
   • 原理：模仿视网膜仅传输动态像素变化
   • 协议优化：UDP组播仅发送差异数据，带宽降低90%
2. 端到端光神经网络
   • 原理：光子直接处理视觉计算（无电转换）
   • 协议变革：全光交换替代IP路由，延迟降至纳秒级
3. 神经拟态芯片
   • 示例：Intel Loihi芯片处理视觉SLAM
   • 网络适配：定制数据包格式匹配脉冲信号稀疏性

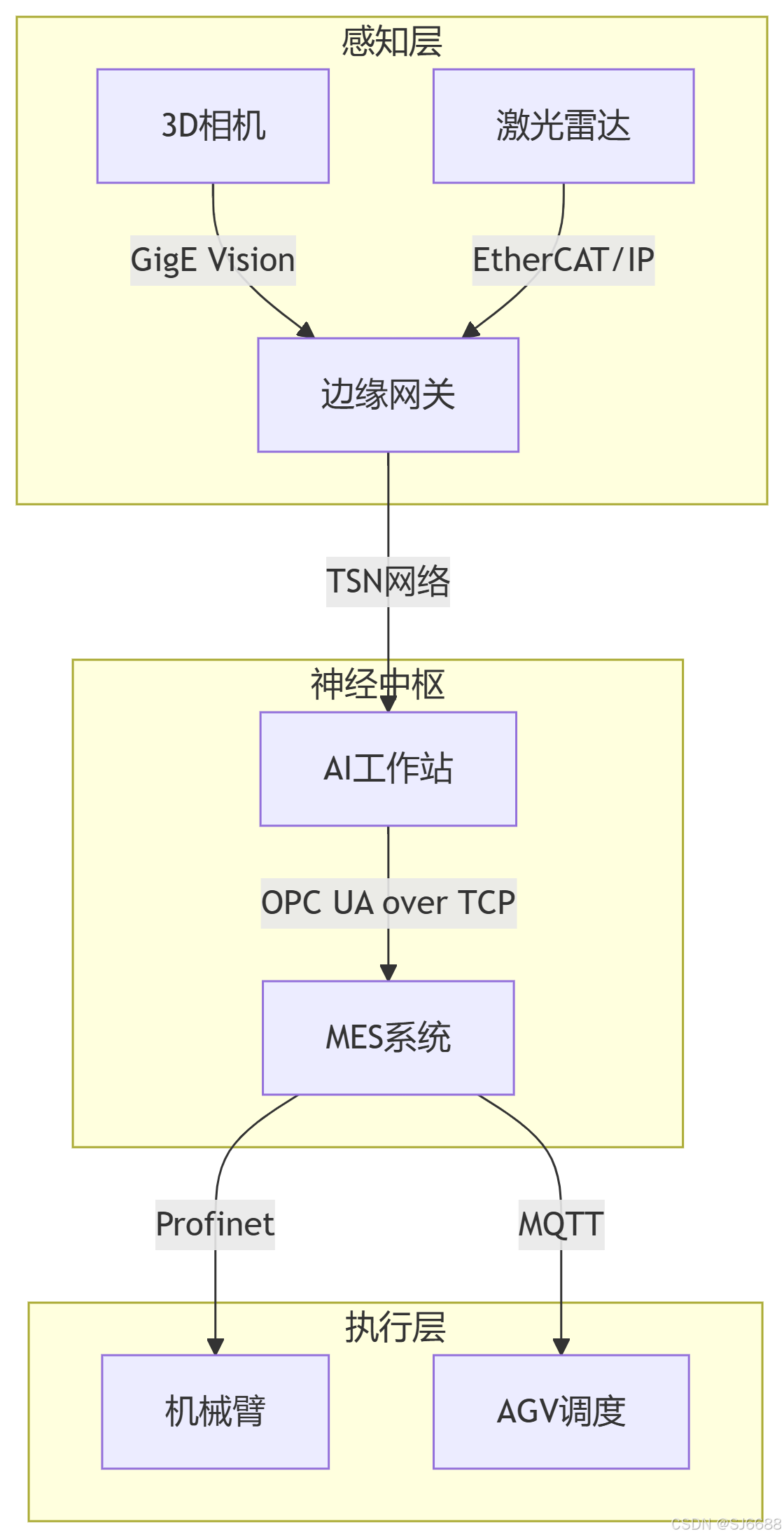

工业4.0中的“视觉神经”架构

协议栈作用：

• 时间同步：IEEE 1588v2对齐多传感器数据
• 实时控制：UDP + 应用层重传保障指令时效
• 安全加固：MACsec加密防止视觉数据泄露

工业4.0中的“视觉神经”架构

协议栈作用：

• 时间同步：IEEE 1588v2对齐多传感器数据
• 实时控制：UDP + 应用层重传保障指令时效
• 安全加固：MACsec加密防止视觉数据泄露

为什么这个比喻如此贴切？

TCP/IP协议在机器视觉中扮演着三重神经角色：

1. 传入神经：将图像信号从“感官”（相机）输送到“大脑”（处理器）
2. 传出神经：将决策指令精准投递至“肢体”（执行机构）
3. 神经网络可塑性：通过SDN/AI动态优化数据传输路径，实现系统自进化

正如生物神经的进化催生了高级视觉认知，TSN、5G URLLC、确定性网络等新一代协议正推动机器视觉向毫秒级实时响应和微米级控制精度跃迁。这一“神经系统”的持续升级，正是智能制造与自主机器进化的核心基石。
