OpenCV计算机视觉实战（10）——形态学操作详解

0. 前言

形态学操作 (Morphological Operations) 是图像预处理和特征提取的利器。通过简单的腐蚀与膨胀，我们便能去除噪点、填补孔洞；借助开闭运算，能够剔除干扰、平滑结构；而形态学梯度与骨架提取，则能够精准地捕捉边缘轮廓与中轴骨架。无论是在工业质检、文档清洗，还是道路检测与手写识别，掌握这些基本工具，都将为图像处理带来质的飞跃。

1. 腐蚀与膨胀

腐蚀 (Erosion) 是图像中的前景物体边界向内“收缩”，可去除小的噪点、分离相连物体；而膨胀 (Dilation) 则是图像中的前景物体边界向外“扩张”，可填补小的孔洞、连接分散物体。

1.1 为什么要做腐蚀与膨胀

去噪与分割：在二值化后的小颗粒噪声或连通区域中，腐蚀可以帮我们“吃掉”那些孤立的噪点，让结果更干净；膨胀则可填补目标内部的小孔，增强连通性。
形状变换：当需要放大或缩小目标形态时，腐蚀/膨胀提供了一种简单又高效的“膨胀器”或“压缩机”效果。

1.2 OpenCV 实现

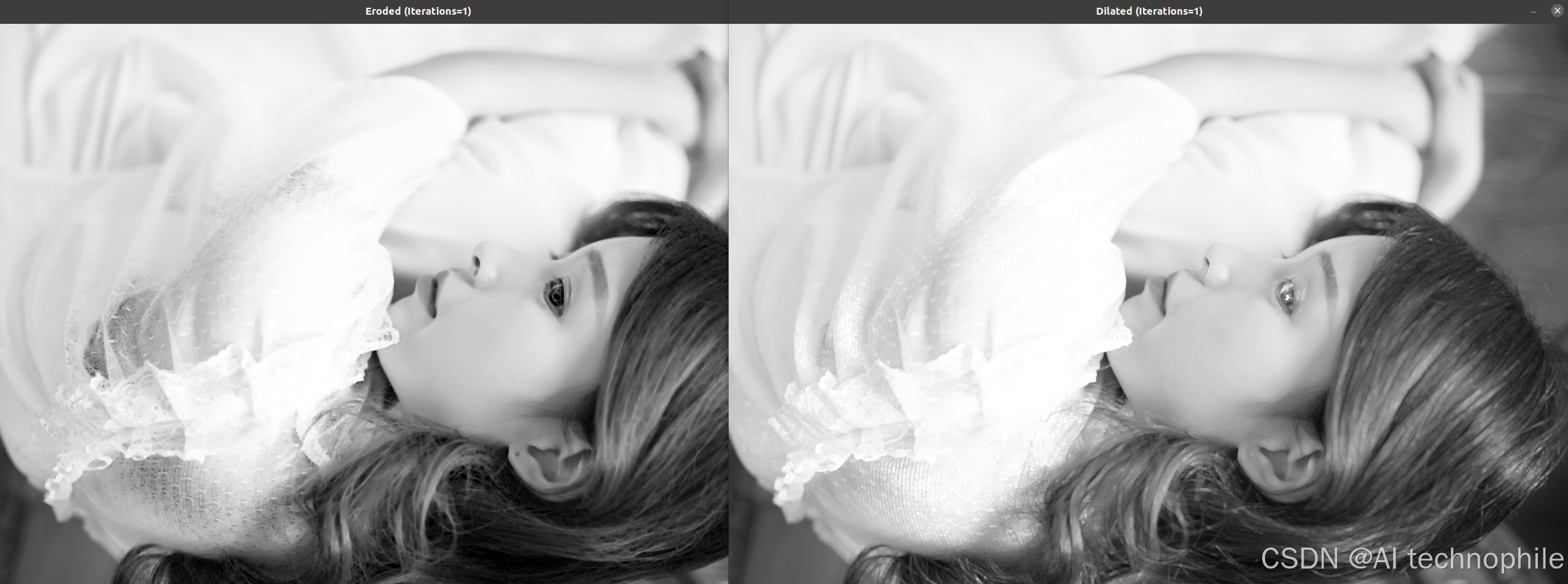

要实现腐蚀与膨胀，首先需要读取二值图，然后定义结构元素 (kernel)，分别调用 cv2.erode 与 cv2.dilate，最后对比展示腐蚀后与膨胀后的效果。

import cv2
import numpy as np

# 1. 读取二值图像
img = cv2.imread('1.jpeg', cv2.IMREAD_GRAYSCALE)

# 2. 定义结构元素：3x3 矩形
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))

# 3. 腐蚀与膨胀
eroded = cv2.erode(img, kernel, iterations=1)
dilated = cv2.dilate(img, kernel, iterations=1)

# 4. 显示结果
cv2.imshow('Original', img)
cv2.imshow('Eroded (Iterations=1)', eroded)
cv2.imshow('Dilated (Iterations=1)', dilated)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键函数解析：

• cv2.getStructuringElement(shape, ksize)：生成指定形状和大小的结构元素，用于定义腐蚀/膨胀的邻域
  • shape：决定邻域的拓扑结构，MORPH_RECT (矩形)，最基础、对角方向也有效果；MORPH_ELLIPSE (椭圆)，圆润过渡，更贴近自然形态；MORPH_CROSS (交叉)，只在上下左右方向操作，可保留更多背景细节
  • ksize：决定邻域的影响范围，尺寸越大，对图像变化越剧烈，小尺寸适合轻微去噪，大尺寸可用于强力平滑或局部特征压缩
• cv2.erode(src, kernel, iterations)：对图像进行腐蚀操作，iterations 控制重复次数(值大则形态变化剧烈)；每次腐蚀都将前景边界向内收缩一个结构元素大小
• cv2.dilate(src, kernel, iterations)：对图像进行膨胀操作，将前景边界向外扩张

2. 开运算与闭运算

2.1 开运算与闭运算原理

开运算 (Opening)：先腐蚀后膨胀，常用于消除小的“白色”噪点(前景噪声)，在工业检测中，常用来去除小的油污斑点或粉尘噪声。
闭运算 (Closing)：先膨胀后腐蚀，常用于填充前景中的小孔、连接相邻对象，在文档处理或车牌识别中，常用来填补字符中字母、数字内部的断裂。

2.2 OpenCV 实现

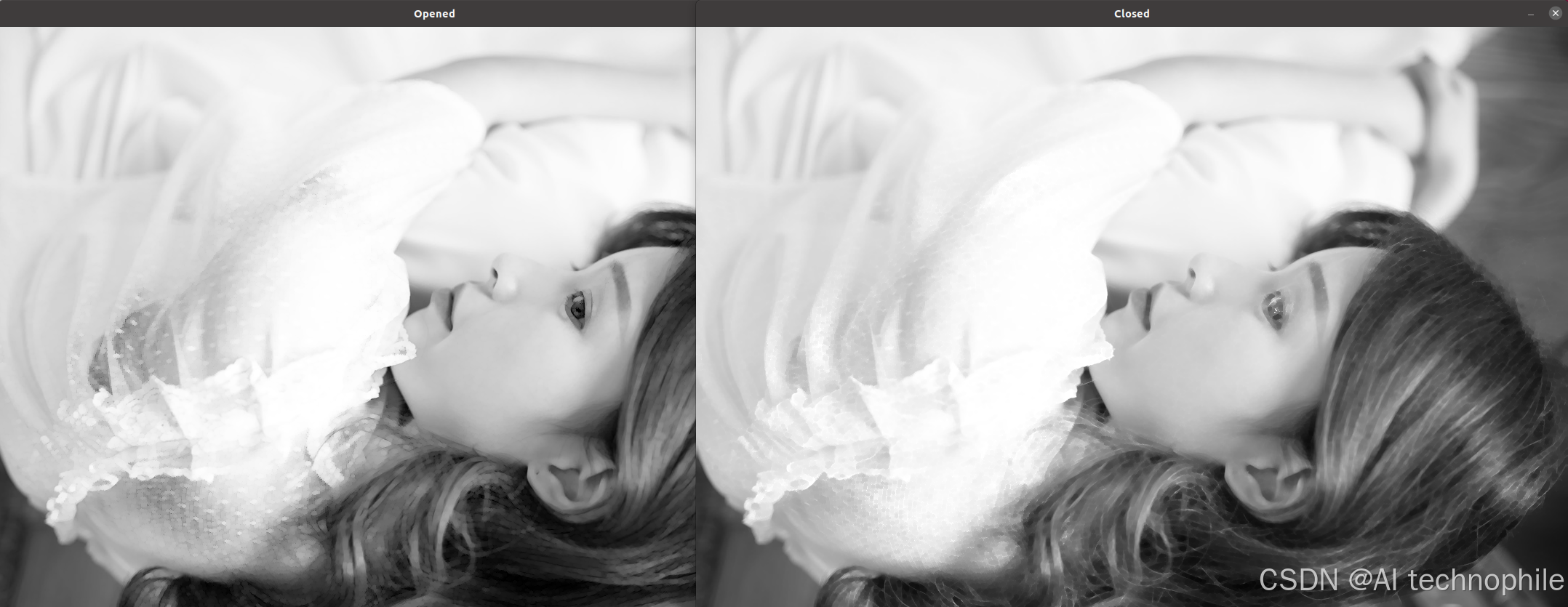

要实现开运算与闭运算，首先需要读取二值图，然后定义结构元素 (kernel)，调用 cv2.morphologyEx，分别指定 MORPH_OPEN 与 MORPH_CLOSE，最后对比展示开运算后与闭运算后的效果。

import cv2
import numpy as np

# 1. 读取二值图像
img = cv2.imread('1.jpeg', cv2.IMREAD_GRAYSCALE)

# 2. 定义结构元素：5x5 椭圆
kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5, 5))

# 3. 开运算与闭运算
opened = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel, iterations=1)
closed = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel, iterations=1)

# 4. 显示结果
cv2.imshow('Original', img)
cv2.imshow('Opened', opened)
cv2.imshow('Closed', closed)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键函数解析：

• cv2.morphologyEx(src, op, kernel, iterations)：通用形态学函数，op 参数可选 MORPH_OPEN (开运算)、MORPH_CLOSE (闭运算)、MORPH_GRADIENT (梯度)等
• 开运算 (MORPH_OPEN) = Erosion → Dilation；闭运算 (MORPH_CLOSE) = Dilation → Erosion

3. 形态学梯度与骨架提取

形态学梯度 (Morphological Gradient)：膨胀结果与腐蚀结果之差，突出物体边缘轮廓。
骨架提取 (Skeletonization)：将前景对象不断腐蚀并减去开运算结果，迭代至完全消失，得到细丝状“骨架”。

3.1 形态学梯度

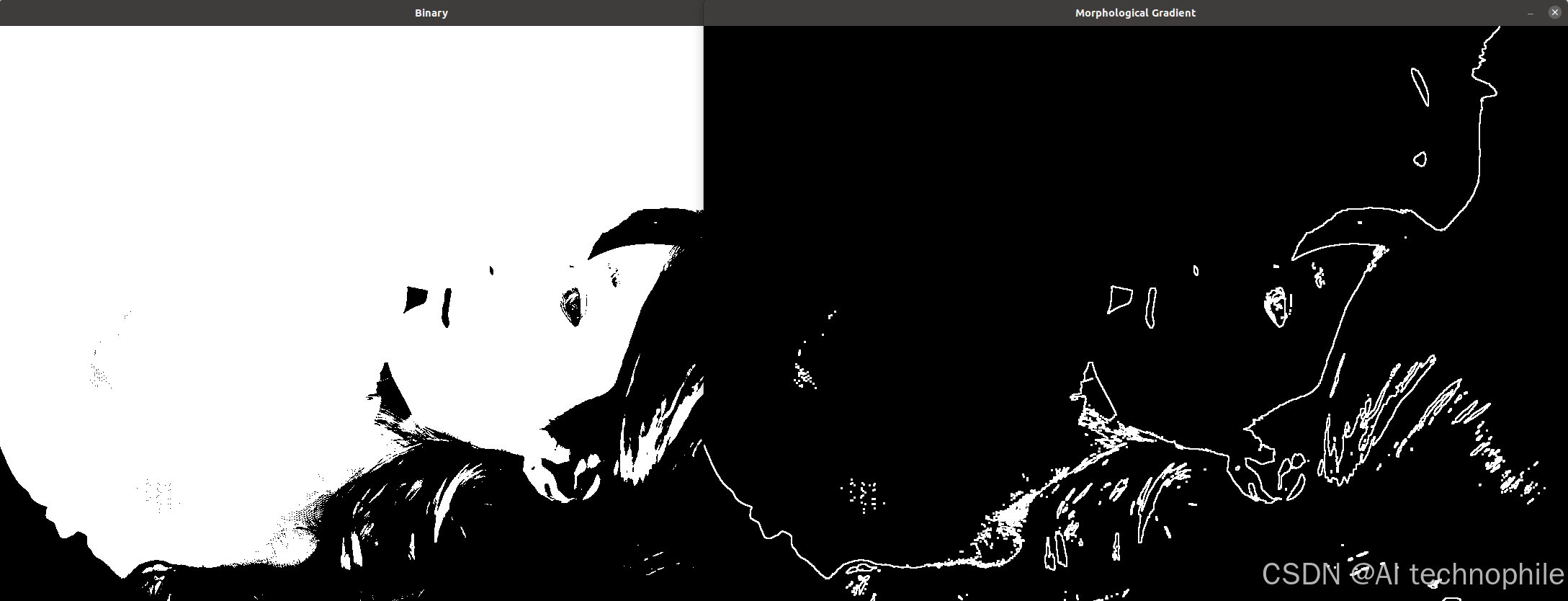

形态学梯度可以定义为：梯度 = 膨胀结果 − 腐蚀结果。得到的直观效果：只保留前景的边缘像素，其余部分变黑。

import cv2
import numpy as np

# 读取并二值化
img = cv2.imread('1.jpeg', cv2.IMREAD_GRAYSCALE)
_, binary = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)

# 定义结构元素
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))
# 计算梯度
gradient = cv2.morphologyEx(binary, cv2.MORPH_GRADIENT, kernel)

cv2.imshow('Binary', binary)
cv2.imshow('Morphological Gradient', gradient)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键函数解析：

• cv2.MORPH_GRADIENT：在 cv2.morphologyEx 中使用，自动计算膨胀与腐蚀的差值，突出边缘信息

3.2 骨架提取

算法流程详解

初始化：复制原始二值图为 temp，创建空图 skeleton
 循环迭代：
  用同一结构元素对 temp 腐蚀，得到 eroded
  对 eroded 做开运算，得到 opened
  edge = eroded − opened，提取该层“细丝”
  将 edge 与 skeleton 做按位或，累加骨架
  更新 temp = eroded
 终止条件：当 temp 中前景像素消失 (countNonZero(temp) == 0) 时退出。

import cv2
import numpy as np

# 1. 读取二值图像
img = cv2.imread('7.jpeg', cv2.IMREAD_GRAYSCALE)
_, binary = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)

# 2. 准备
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))
skeleton = np.zeros_like(binary)
temp = binary.copy()

# 3. 迭代提取骨架
while True:
    eroded = cv2.erode(temp, kernel)
    opened = cv2.morphologyEx(eroded, cv2.MORPH_OPEN, kernel)
    edge = cv2.subtract(eroded, opened)
    skeleton = cv2.bitwise_or(skeleton, edge)
    temp = eroded.copy()
    if cv2.countNonZero(temp) == 0:
        break

# 4. 显示结果
cv2.imshow('Original Binary', binary)
cv2.imshow('Skeleton', skeleton)
cv2.waitKey(0)
cv2.destroyAllWindows()

小结

在本节中，我们介绍了腐蚀与膨胀：理解了结构元素的形状与尺寸如何影响图像噪声去除与连通性增强；开运算与闭运算：掌握了“先破后立”与“先立后破”的组合套路，轻松去除斑点与填补空洞；形态学梯度与骨架提取：学会了如何从二值图中提取清晰的边缘轮廓，并将复杂形状瘦身为一像素宽的中轴线。在实际项目中，我们可以根据噪声类型和应用需求，自由组合这些操作：先用开运算去噪，再用闭运算恢复结构，或在边缘检测和形状分析前加入梯度与骨架处理。
