在当今科技飞速发展的时代，半导体作为现代电子产业的核心，正以前所未有的速度推动着各个领域的变革。从智能手机到超级计算机，从自动驾驶汽车到物联网设备，半导体芯片无处不在，它们如同微小而强大的 “智能心脏”，为这些先进技术的运行提供着源源不断的动力。而在半导体制造这一精密复杂的过程中，有一个关键部件却常常被大众忽视，它就是半导体制造设备钢结构防震基座。这个看似平凡的基座，实则承载着保障芯片制造精度与稳定性的重任，其承重奥秘直接关系到半导体产业的未来发展。接下来，让我们一同揭开这层面纱，深入探索钢结构防震基座的承重奥秘。
半导体制造精度需求：对设备稳定性的极致追求
半导体制造工艺的发展堪称一部不断挑战精度极限的历史。从早期

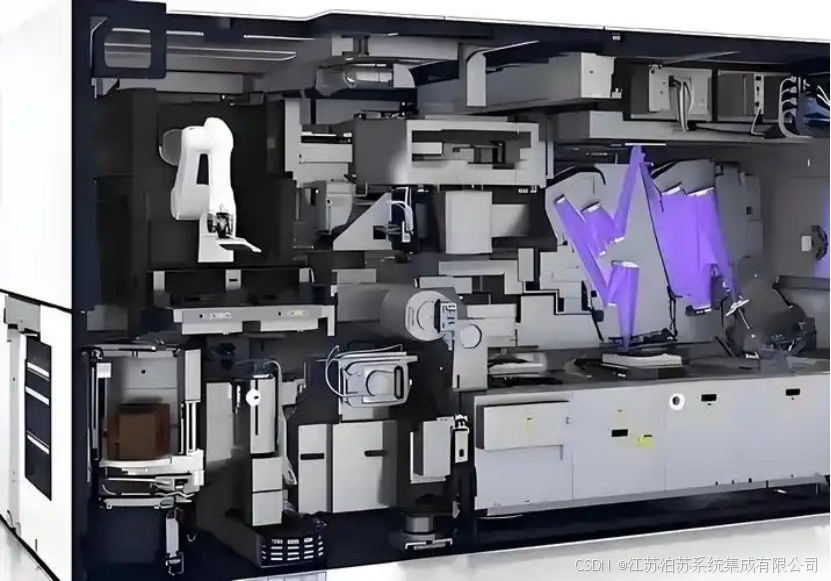

的微米级程，到如今的 7 纳米、5 纳米甚至更先进的制程技术，芯片上的晶体管尺寸越来越小，集成度越来越高。在这个微观世界里，任何微小的偏差都可能导致芯片性能的大幅下降甚至报废。以极紫外光刻（EUV）技术为例，这是目前最先进的光刻技术之一，用于制造最先进的芯片。在 EUV 光刻过程中，需要将电路图案精确地刻蚀在硅片上，其精度要求达到了令人惊叹的皮米级别（1 皮米等于千分之一纳米）。
为了实现如此高精度的光刻，光刻设备必须保持极高的稳定性，而这一切都离不开一个稳固可靠的支撑 —— 钢结构防震基座。如果基座无法有效承重并抵御外界干扰，哪怕是极其微小的振动或位移，都可能使光刻图案出现偏差，导致芯片性能受损，如降低运算速度、增加功耗等。据行业数据统计，在芯片制造过程中，因设备稳定性问题导致的良品率损失可达 10% - 20%，这不仅意味着巨大的经济损失，还可能影响整个半导体产业的发展节奏。
承重基石：钢结构防震基座的核心作用
优质材料奠定承重基础
钢结构防震基座通常选用高强度、高韧性的钢材作为主要材料，如低合金高强度结构钢 Q345、Q460 等。这些钢材具有出色的力学性能，其屈服强度一般在 300MPa 以上，抗拉强度可达 400 - 600MPa。以 Q345 钢为例，在常温环境下，它能够承受较大的拉伸和压缩载荷而不发生明显变形。与普通碳素钢相比，低合金高强度结构钢通过添加少量合金元素，如锰（Mn）、钒（V）、铌（Nb）等，显著提高了钢材的强度和韧性。这些合金元素在钢材内部形成了特殊的晶体结构，增强了原子间的结合力，从而使钢材具备更好的承载能力。
此外，钢材良好的可加工性使得它能够被精确加工成各种复杂形状的结构件，以满足不同半导体制造设备对基座结构的多样化需求。为了进一步提升基座的承重性能和耐久性，部分高端基座还会采用特种钢材或进行特殊的热处理工艺，如淬火、回火等。通过这些处理，钢材的内部组织结构更加致密，晶粒细化，从而提高了材料的综合性能。例如，某高端半导体制造设备的基座采用了经过特殊热处理的特种合金钢，其承重能力相比普通钢材基座提升了 30% 以上，有效保障了设备在高负荷运行下的稳定性。
精妙结构设计提升承重效能制
- 科学支撑布局：钢结构防震基座的支撑布局经过精心设计，充分考虑了设备的重量分布和重心位置。对于大型半导体制造设备，基座通常采用多点支撑结构，以确保设备的重量能够均匀分散到各个支撑点。常见的支撑布局有矩形阵列、三角形阵列等。以大型光刻机的基座设计为例，一般采用四点矩形支撑布局，四个支撑点位于设备底座的四个角附近。通过精确计算支撑点的位置和间距，使设备在运行过程中各个部位所受的支撑力均匀，
避免了局部受力过大而导致基座变形或损坏。同时，为了适应不同设备的形状和尺寸，支撑布局还具有灵活性，可以根据实际需求通过增加或减少支撑点的数量、改变支撑点的位置来优化承重效果。例如，针对一款异形结构的半导体设备，通过增加两个辅助支撑点，并对支撑点位置进行优化调整，成功解决了设备重心偏移导致的局部受力不均问题，使基座变形量降低了 50%，有效保障了设备的稳定运行。

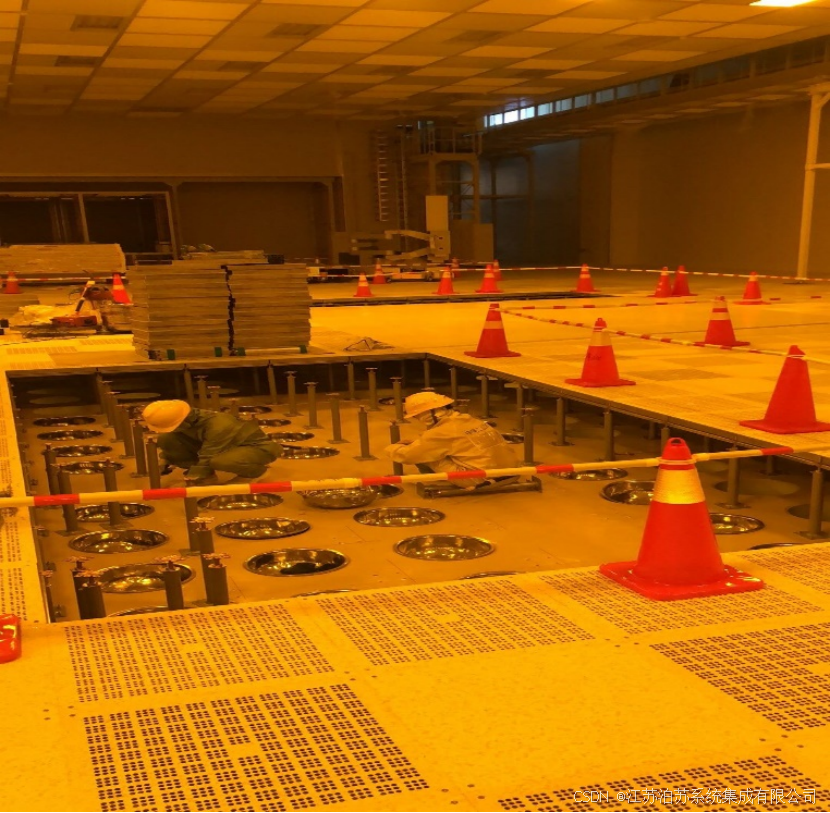

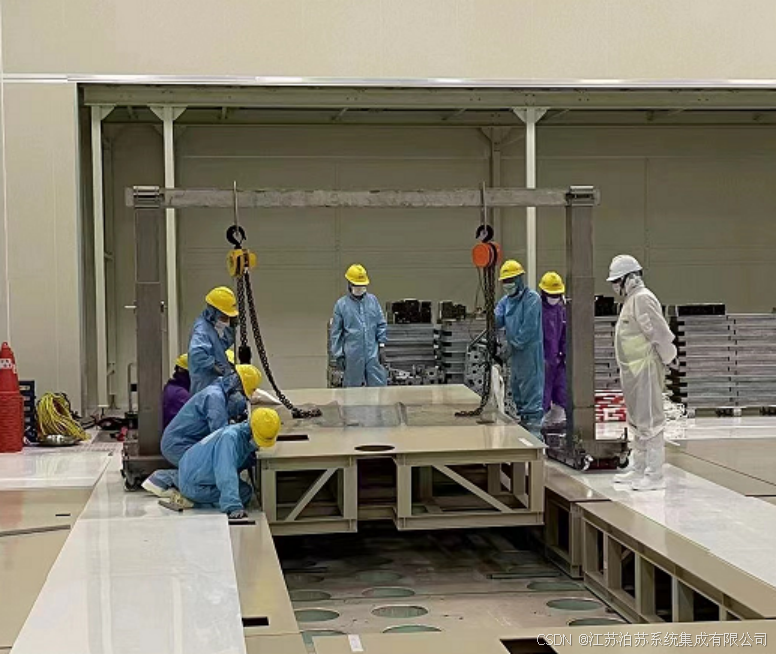

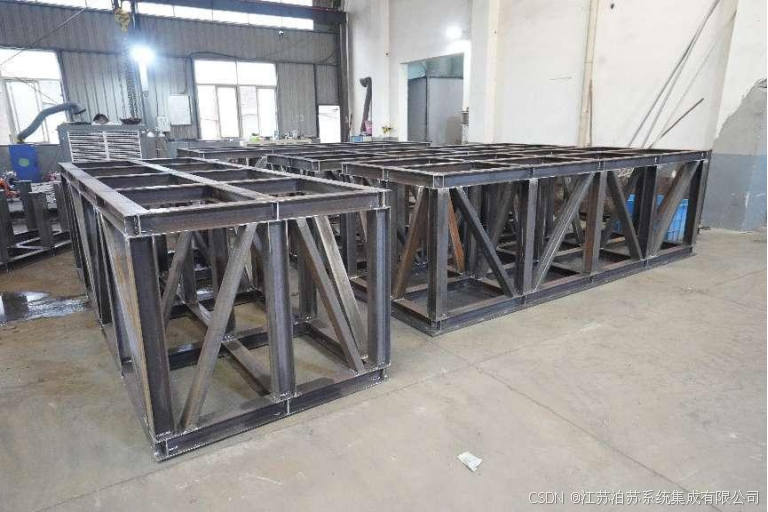

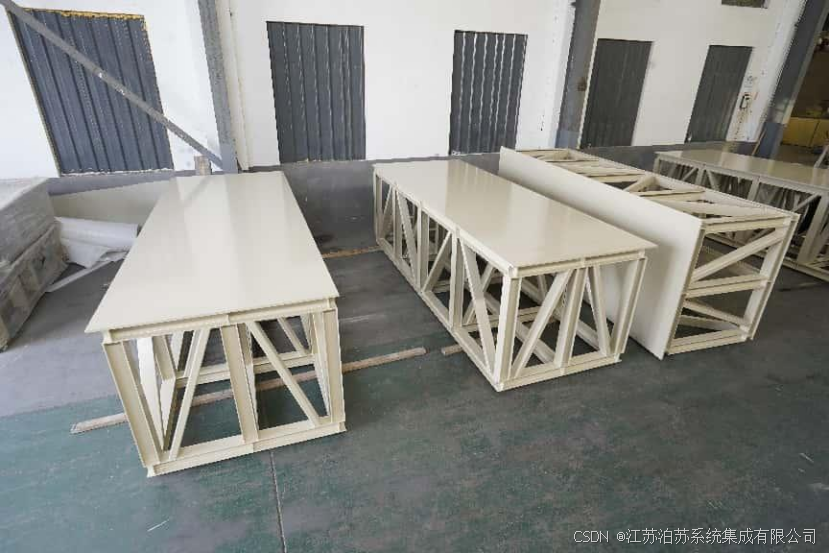

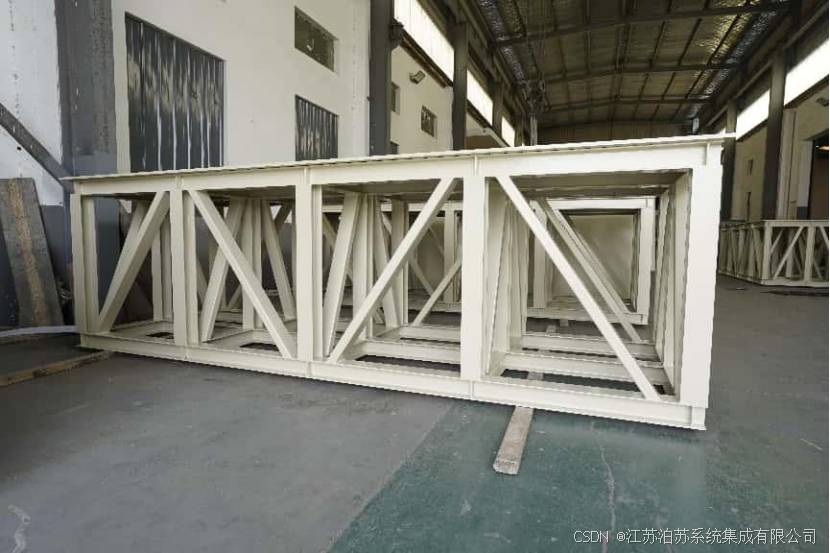

2， 强化内部架构：为了提高基座的整体刚性和承载能力，钢结构防震基座内部通常会设置加强筋和框架结构。加强筋作为重要的结构增强部件，能够有效提高基座的抗弯和抗扭性能。在基座的侧板、底板等部位，根据受力分析结果合理布置加强筋，它们如同基座的 “骨骼”，增强了结构的强度和稳定性。框架结构则为基座提供了一个稳定的整体架构，常见的框架结构有焊接框架、螺栓连接框架等。以焊接框架为例，通过将高强度钢材焊接成坚固的框架，
各个部件之间形成了一个有机的整体，在承受设备重量和外界振动时，框架结构能够有效地传递和分散应力，使基座不易发生变形。例如，某款大型刻蚀机的钢结构防震基座采用了双层框架结构，内部设置了纵横交错的加强筋。经过实际测试，该基座在承受设备运行时产生的巨大振动和冲击载荷时，依然能够保持稳定，变形量控制在极小范围内，确保了刻蚀机的高精度作业。
承重挑战：复杂因素对基座的考验
设备动态载荷的冲击
半导体制造设备在运行过程中会产生各种动态载荷，这对钢结构防震基座的承重能力提出了严峻挑战。设备的动态载荷主要包括电机启动和停止时的冲击力、设备内部旋转部件的离心力、振动部件的惯性力等。这些动态载荷会使基座承受的实际载荷远大于设备的静态重量，且载荷的大小和方向会随时间不断变化。例如，一台普通光刻机在运行过程中，其内部的高速旋转部件会产生较大的离心力，而电机的频繁启动和停止则会带来强烈的冲击力。据相关研究表明，在设备运行过程中，动态载荷可能会使基座所承受的总载荷增加 20% - 50%。
为了应对这些动态载荷，在设计钢结构防震基座时，需要通过精确的力学计算和模拟分析，充分考虑设备的运行特性，优化基座的结构设计，使其能够有效吸收和分散动态载荷，确保设备在复杂的运行条件下仍能保持稳定。例如，在为一款大型芯片制造设备设计基座时，通过模拟分析发现设备运行时产生的动态载荷会使基座局部应力集中，于是对基座结构进行优化，增加了局部加强筋，并调整了框架结构的布局，有效降低了应力集中程度，提高了基座的承载能力。
环境因素的潜在影响
- 温度变化的影响：半导体制造车间通常对温度有严格的控制要求，但即使在这样的环境下，设备长时间运行产生的热量以及环境温度的微小波动仍可能对钢结构防震基座产生影响。钢材具有热胀冷缩的特性，当温度发生变化时，基座的尺寸会相应改变。一般来说，钢材的线膨胀系数约为 1.2×10⁻⁵/℃，这意味着在温度变化较大的情况下，基座可能会因为热胀冷缩而产生变形。例如，在一个温度变化幅度为 10℃的环境中，一个长度为 2 米的钢梁可能会产生约 0.24mm 的长度变化。这种变形如果不加以控制，可能会影响设备的安装精度和运行稳定性。
为了减小温度变化对基座的影响，一方面可以通过优化基座的结构设计，使其具有更好的热稳定性，例如采用对称结构设计，减少因温度变化导致的不均匀变形；另一方面，可以采用一些特殊的材料或隔热措施，减少温度变化对基座的传导。例如，在某半导体制造车间，通过在基座表面铺设一层隔热陶瓷材料，有效降低了温度变化对基座的影响，使基座因温度变化产生的变形量降低了 80%。
- 振动与冲击的干扰：半导体制造车间内，除了设备自身运行产生的振动外，还可能受到外界环境振动的影响，如附近道路上车辆行驶产生的振动、工厂内其他大型设备运行时的振动传递等。这些振动和冲击会叠加在基座上，对其承重能力产生不利影响。长期处于振动环境下，基座的结构可能会出现疲劳损伤，降低其承载能力。研究表明，在高频振动环境下，钢材的疲劳寿命会显著缩短。为了应对振动和冲击问题，钢结构防震基座通常会配备专门的隔振和缓冲装置，如橡胶隔振垫、弹簧减震器等。这些装置能够有效地吸收和衰减振动能量，减少振动对基座和设备的影响。例如，某半导体制造工厂靠近交通主干道，为减少车辆行驶振动对设备的影响，在设备基座底部安装了高性能橡胶隔振垫。经过测试，设备振动幅值降低了 60% 以上，有效保障了设备的稳定运行。
承重能力验证：科学测试与评估方法
静态载荷测试：基础承重性能评估
静态载荷测试是评估钢结构防震基座承重能力的基础方法之一。在测试过程中，将与实际设备重量相当的重物均匀放置在基座上，通过高精度的称重传感器实时监测基座所承受的载荷大小。同时，利用位移传感器测量基座在加载过程中的变形情况。一般来说，测试加载过程会按照一定的梯度逐步增加载荷，直至达到基座设计的最大承载载荷或相关标准规定的极限载荷。在加载过程中，密切观察基座的变形趋势和是否出现异常声响、结构损坏等情况。
例如，在某款钢结构防震基座的静态载荷测试中，当加载至设计载荷的 1.2 倍时，位移传感器显示基座的最大变形量为 0.5mm，且在卸载后基座能够完全恢复原状，表明该基座在设计载荷范围内具有良好的承重性能和变形恢复能力。此外，通过静态载荷测试还可以获取基座的载荷 - 变形曲线，为进一步分析基座的力学性能提供数据支持。根据载荷 - 变形曲线，可以计算出基座的刚度、弹性模量等重要力学参数，从而更全面地评估基座的承重性能。
动态载荷模拟测试：模拟真实运行工况
为了更真实地模拟半导体制造设备在运行过程中产生的动态载荷，需要进行动态载荷模拟测试。目前，常用的测试方法是通过振动台模拟不同频率和幅值的振动环境，将基座安装在振动台上，并在基座上放置模拟设备重量的配重块。在测试过程中，利用加速度传感器测量基座在振动过程中的加速度响应，通过数据采集系统实时记录加速度、时间等参数。同时，借助应变片测量基座关键部位的应变情况，分析基座在动态载荷作用下的受力状态和结构响应。
例如，某研究机构对一款用于光刻机的钢结构防震基座进行动态载荷模拟测试，模拟了设备运行过程中可能出现的高频振动和冲击载荷。测试结果显示，在特定的动态载荷条件下，基座关键部位的应变值均在材料的许用应变范围内，且基座的振动响应得到了有效控制，表明该基座能够满足光刻机在复杂动态载荷环境下的承重和稳定运行要求。通过对测试数据的深入分析，还可以为基座的优化设计提供依据，进一步提升其性能。例如，根据测试结果发现基座在某些频率下振动响应较大，可以通过调整基座的结构参数，如改变加强筋的布局、增加结构阻尼等方式，降低基座在这些频率下的振动响应，提高其抗振性能。
行业典范：实际案例中的承重奥秘应用
台积电：先进制程的稳定保障
台积电作为全球半导体制造领域的领军企业，在先进制程芯片生产方面处于行业领先地位。在其 5 纳米及更先进制程芯片的生产过程中，大量采用了高精度的半导体制造设备，这些设备对钢结构防震基座的承重性能和稳定性提出了极高要求。以台积电使用的某款高端光刻机为例，该设备重量超过 20 吨，且在光刻过程中对精度的要求达到了纳米级。为了确保光刻机的稳定运行，台积电采用了定制化的钢结构防震基座。该基座选用了特殊的高强度合金钢材料，经过精密加工和热处理工艺，提高了材料的强度和韧性。
在结构设计上，采用了独特的多点支撑和加强筋布局，通过有限元分析等先进技术手段，对基座的结构进行了优化，使其能够均匀分散设备的重量，并有效抵抗设备运行时产生的动态载荷。在实际生产中，这款钢结构防震基座表现出色，成功保障了光刻机的高精度运行，助力台积电实现了 5 纳米及更先进制程芯片的大规模生产，其芯片良品率达到了行业领先水平。经统计，采用该定制基座后，光刻机相关的芯片生产良品率提升了 15% 以上，为台积电在半导体市场的竞争中赢得了显著优势。
三星：存储芯片制造的创新实践
三星在存储芯片制造领域具有重要地位，其在研发和生产新一代存储芯片时，同样面临着设备稳定性和基座承重能力的挑战。三星为了提高存储芯片的生产效率和良品率，对半导体制造设备的性能进行了不断优化和升级，这也对钢结构防震基座提出了更高的要求。在实际生产过程中，三星发现部分设备在运行时由于基座承重能力不足，导致设备出现轻微晃动和变形，影响了芯片制造的精度和质量。针对这一问题，三星与专业的设备制造商和材料供应商合作共同研发了新型的钢结构防震基座。
新基座采用了轻量化设计理念，在保证承重能力的前提下，通过优化结构和选用轻质高强度材料，如铝合金基复合材料，降低了基座的自身重量，减少了设备运行时的惯性力。同时，在基座的隔振和缓冲系统方面进行了创新，采用了智能阻尼控制技术，能够根据设备运行时产生的振动频率和幅值自动调整阻尼参数，有效吸收和衰减振动能量。经过实际应用验证，新型钢结构防震基座显著提高了设备的稳定性，三星存储芯片的生产效率提升了 15% 以上，良品率也得到了大幅改善。例如，在某存储芯片生产线中，引入新型基座后，设备运行稳定性大幅提高，生产线的月产能提升了 20%，为三星在存储芯片市场的持续发展提供了有力支撑。
未来展望：承重技术的持续创新
随着半导体制造工艺不断向更高精度、更先进制程迈进，对钢结构防震基座的承重能力和稳定性要求也将持续提升。未来，我们有望看到更多创新技术应用于钢结构防震基座的研发和生产中。在材料方面，新型高性能材料将不断涌现，如具有更高强度、更低密度和更好抗疲劳性能的金属基复合材料、新型陶瓷材料等，这些材料将进一步提升基座的承重性能和耐久性。在结构设计方面，借助先进的计算机辅助设计（CAD）和有限元分析（FEA）技术，将能够实现更加精细化、个性化的结构设计，以满足不同半导体制造设备的特殊需求。
同时，智能结构和自适应控制技术也将逐渐应用于基座设计中，使基座能够根据设备运行状态和环境变化自动调整结构参数，实现最优的承重和抗振性能。此外，随着物联网（IoT）和大数据技术的发展，通过在基座上安装各类传感器，实时监测基座的运行状态和健康状况，实现远程诊断和预测性维护，将成为未来基座管理的重要趋势。总之，钢结构防震基座作为半导体制造设备的重要支撑部件，其承重技术的持续创新将为半导体产业的发展注入新的活力，推动半导体技术不断迈向新的高度。
在半导体制造这一充满挑战与机遇的领域，钢结构防震基座虽默默无名，却以其卓越的承重能力为芯片制造的高精度、高稳定性保驾护航。从材料的精心挑选到结构的精妙设计，从应对复杂的动态载荷到抵御环境因素的干扰，再到严格科学的测试评估以及在实际生产中的成功应用，每一个环节都蕴含着承重奥秘。相信在未来，随着技术的不断进步，钢结构防震基座将不断创新发展，为半导体产业的持续腾飞奠定更加坚实的基础。
