打造属于你的掌上贪吃蛇游戏机
引言
在数字时代，电子游戏已经成为了人们生活中不可或缺的一部分。从大型的游戏主机到便携式游戏设备，游戏的形式和种类越来越丰富。今天，我们将通过一个有趣的项目，探索如何制作一款属于自己的掌上游戏机。这个项目不仅涉及到硬件的组装，还包括软件的编程，是一个完整的DIY体验。
项目概述

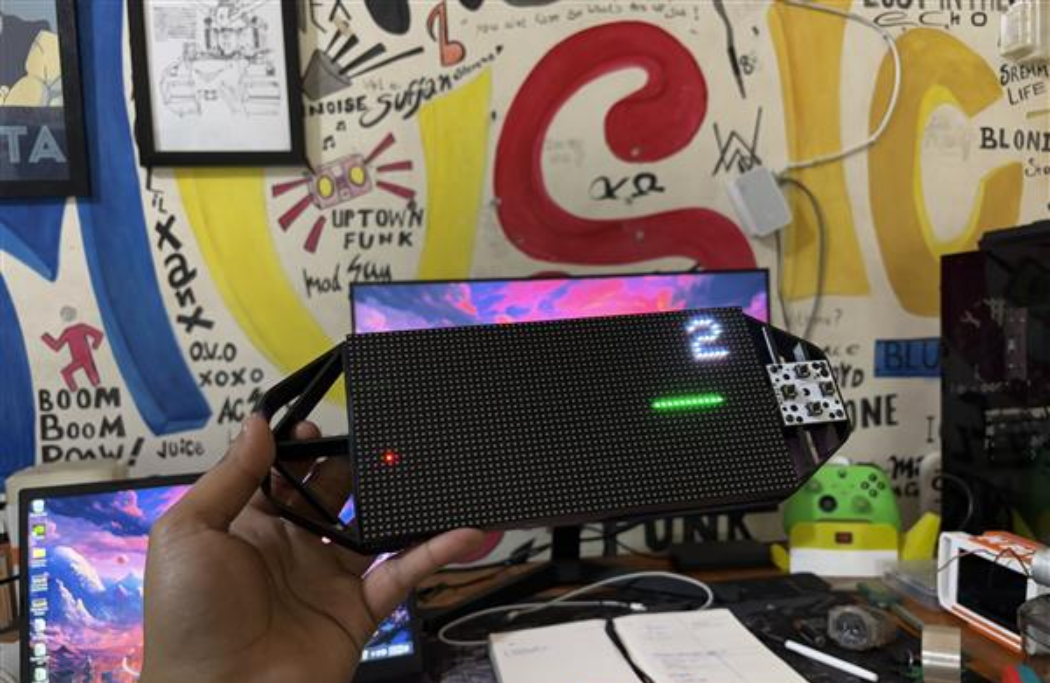

该项目是一款基于 树莓派的掌上游戏机，它配备了一个 RGB 64x32 P3 矩阵面板，用于显示游戏画面。这款游戏机的设计灵感来源于经典的贪吃蛇游戏，玩家可以通过方向按钮控制贪吃蛇的移动，目标是吃掉屏幕上随机出现的红色点，同时避免贪吃蛇撞到自己。
硬件准备
在开始制作之前，我们需要准备以下硬件材料：

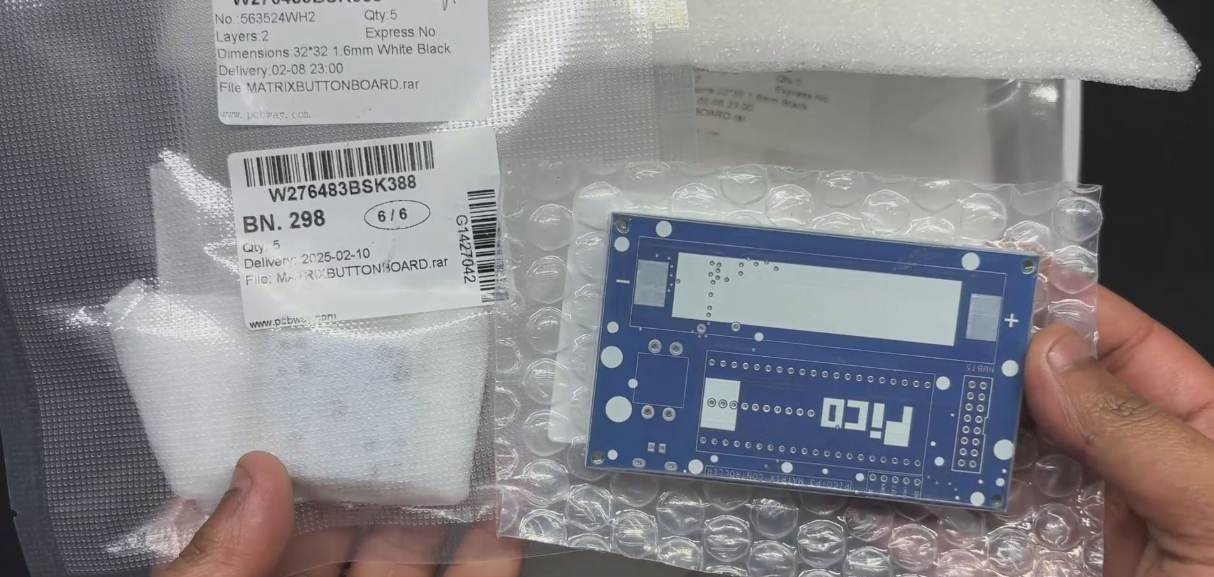

- 定制的PCB板：用于连接各个组件。
- Raspberry Pi PICO 2：作为游戏机的核心控制器。
- RGB 64x32 矩阵面板：用于显示游戏画面。
- IP5306 IC：用于电源管理。
- 10uF 电容：用于电源滤波。
- USB Micro 接口：用于充电和数据传输。
- 18650 锂电池：为设备提供电源。
- 18650 电池座：用于固定电池。
- 按钮：用于游戏控制。
- 3D 打印部件：用于组装游戏机的外壳。
软件准备
除了硬件，我们还需要准备以下软件工具：
- Arduino IDE：用于编写和上传代码到 树莓派。
- Adafruit Protomatter 库：用于控制 RGB 矩阵面板。
矩阵面板介绍

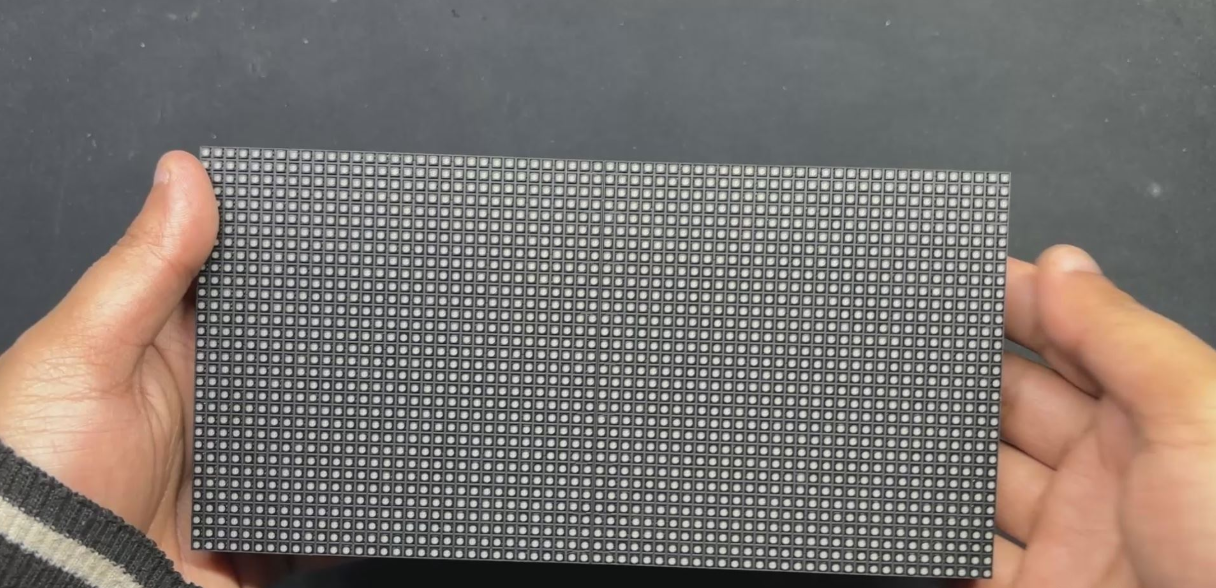

我们使用的 RGB 64x32 矩阵面板由 2048 个 RGB LED 组成，排列成 64x32 的网格。这个面板通过 HUB75 接口与 Raspberry Pi PICO 2 连接，支持多种控制信号，包括 RGB 信号、地址信号、时钟信号等。通过这个接口，我们可以实现行扫描和列扫描，从而控制每个 LED 的显示状态。
控制器设计
PICO 驱动板设计

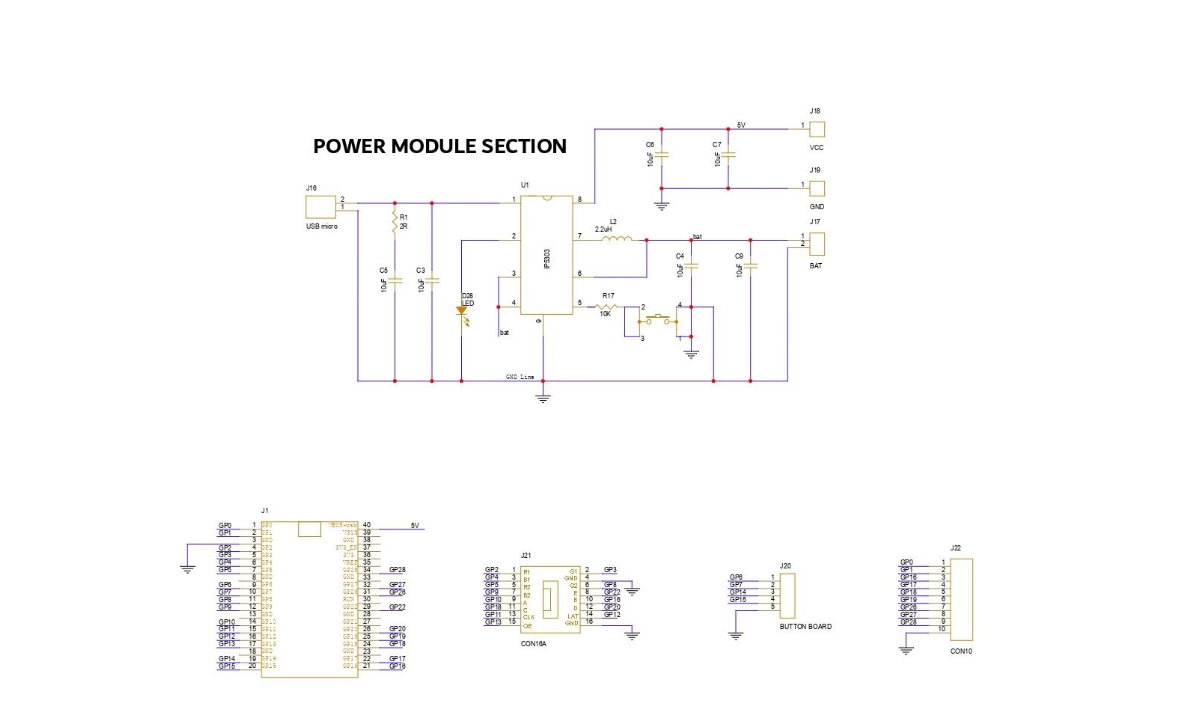

PICO 驱动板是整个游戏机的核心部分，它连接了 Raspberry Pi PICO 2 和矩阵面板。在设计驱动板时，我们首先需要创建一个电路原理图，将矩阵面板的 HUB75 接口与 PICO 的 GPIO 引脚连接起来。我们还添加了一个 CON5 接口，用于连接按钮，并通过 IP5306 IC 提供电源管理功能。

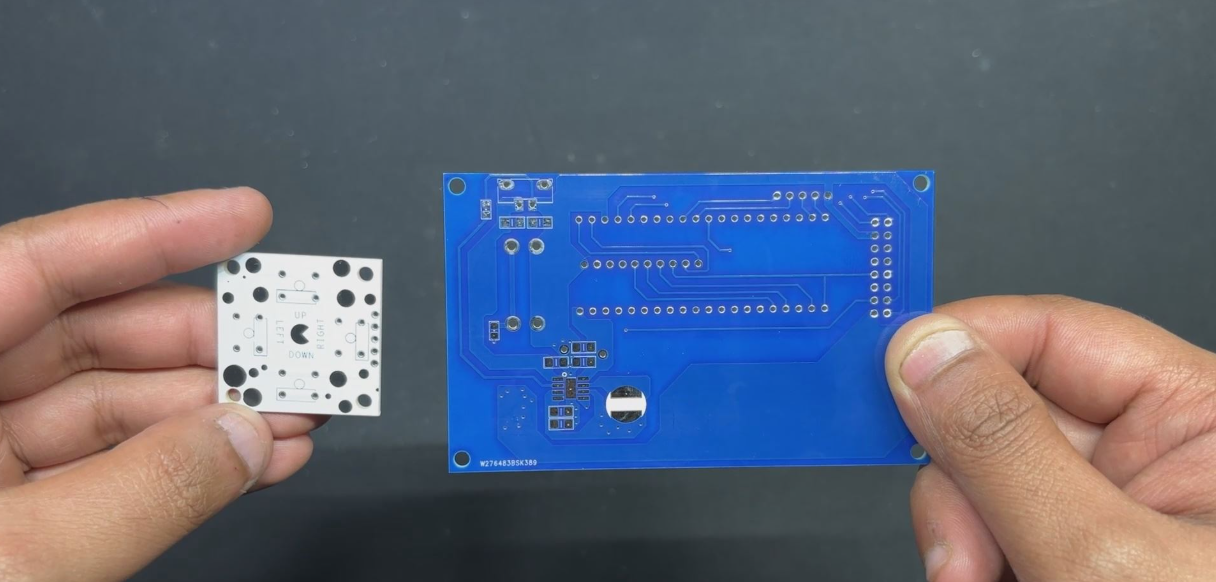

按钮板设计
按钮板的设计相对简单，它包含四个方向按钮，每个按钮的两个引脚连接到 GND，另外两个引脚连接到 PICO 的 GPIO 引脚。通过这种方式，我们可以检测按钮的按下事件，并将其作为游戏的输入信号。
硬件组装
PICO 驱动板组装

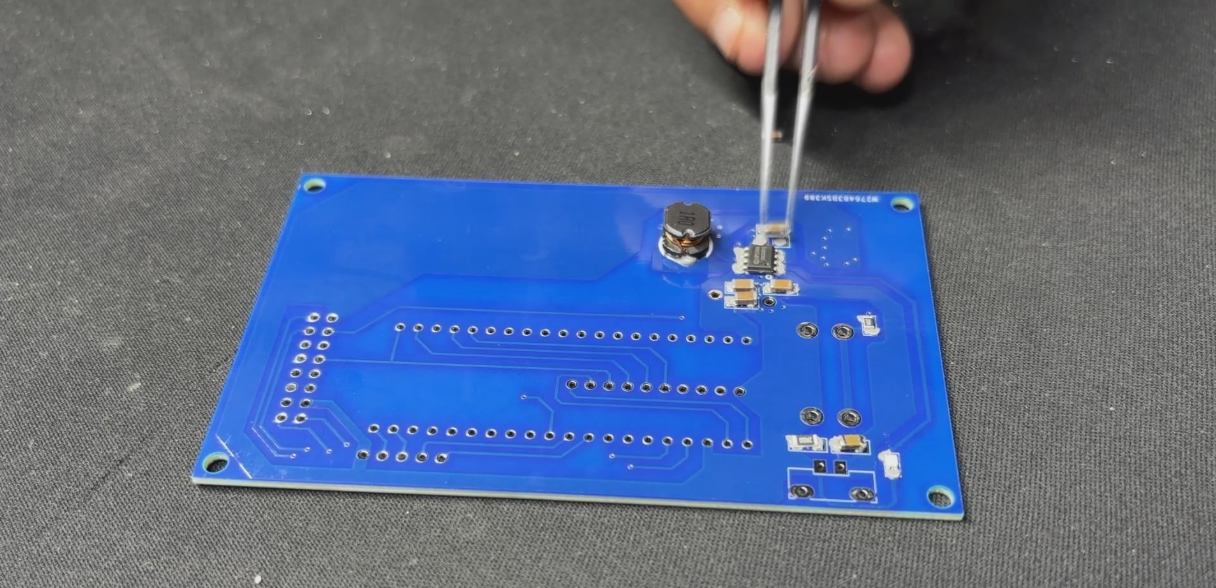

- 焊接 SMD 组件：使用焊膏和热风枪，将所有的 SMD 组件焊接在 PCB 板上。
- 安装电池座：将 18650 电池座安装在 PCB 板上，并焊接好连接线。
- 安装 USB 接口：将 USB Micro 接口安装在 PCB 板上，并焊接好连接线。
- 安装按钮：将四个方向按钮安装在按钮板上，并焊接好连接线。

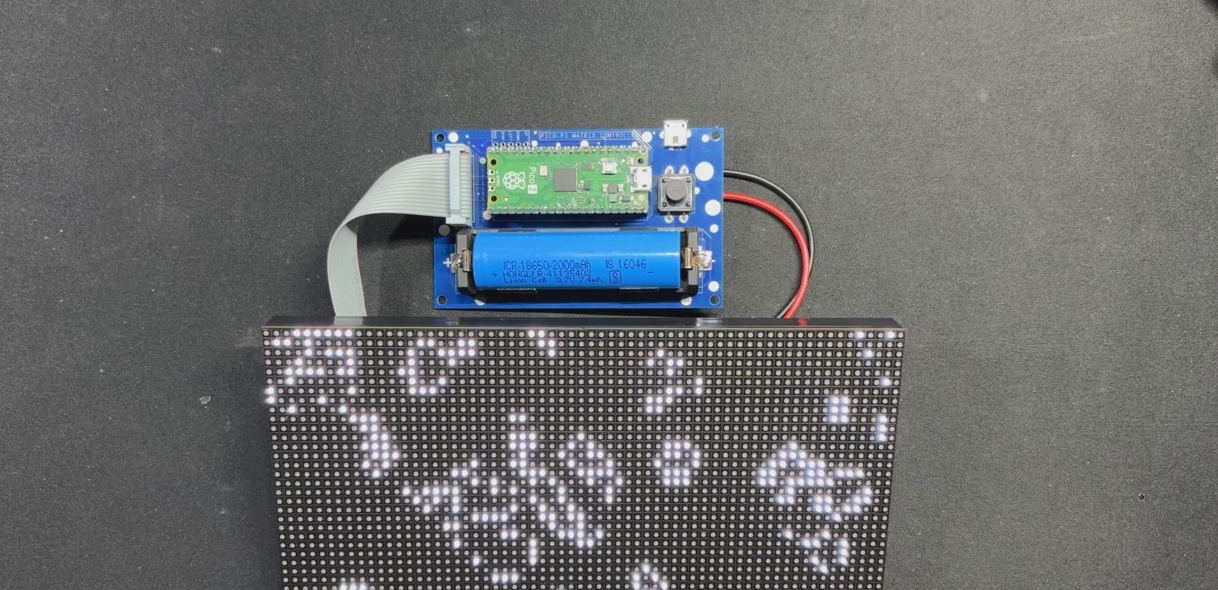

- 连接矩阵面板：使用 HUB75 接口，将矩阵面板与 PICO 驱动板连接起来。
游戏机外壳组装

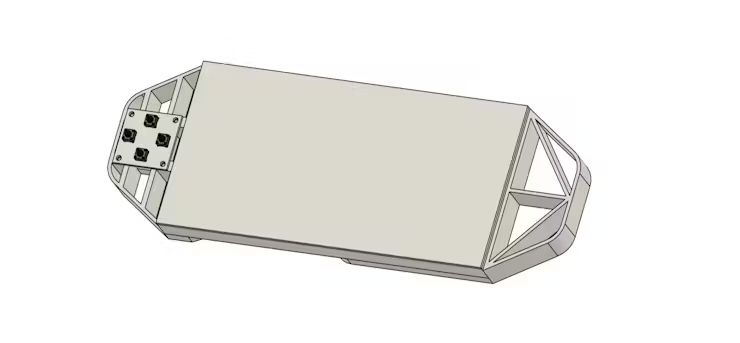

- 3D 打印外壳：使用 3D 打印技术，打印出游戏机的外壳部件。

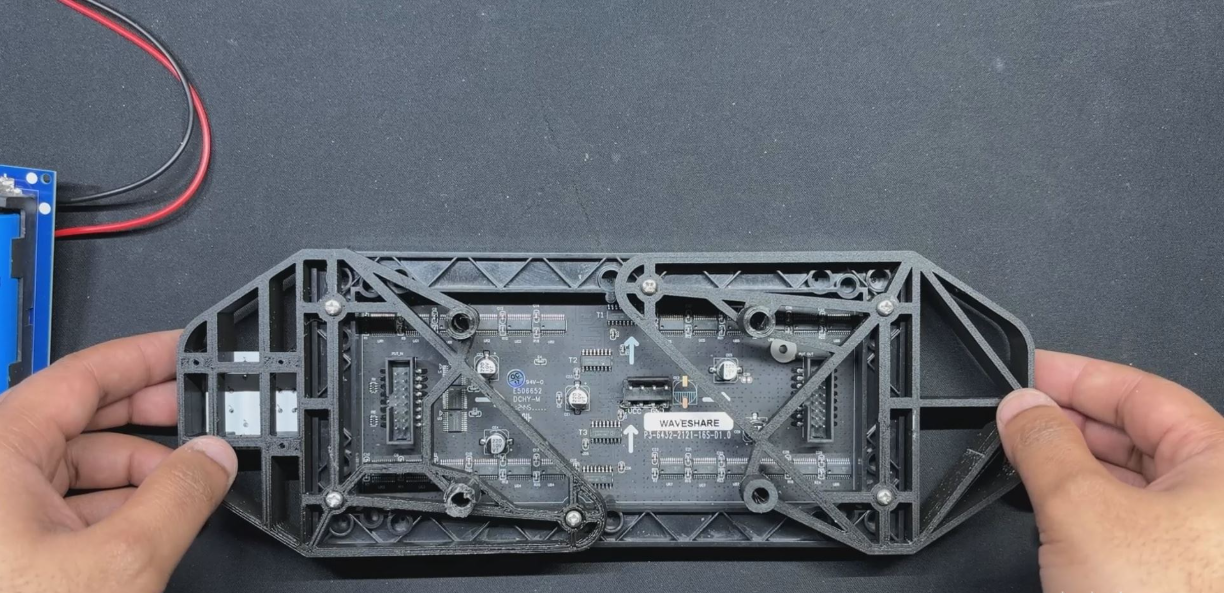

- 安装驱动板：将 PICO 驱动板安装在游戏机外壳的背面。
- 安装按钮板：将按钮板安装在游戏机外壳的一侧。
- 连接线缆：将驱动板和按钮板之间的线缆连接好，并固定在游戏机外壳内。
软件编程
游戏逻辑
游戏的核心逻辑是贪吃蛇的移动和食物的生成。我们使用一个二维数组来表示游戏区域，每个数组元素代表一个像素点。贪吃蛇的身体由多个像素点组成，每次移动时，蛇头会根据玩家的输入向前移动一个像素点，蛇尾会相应地减少一个像素点。当蛇头与食物的位置重合时，蛇的身体会增加一个像素点，同时生成一个新的食物位置。
游戏显示
游戏的显示部分通过 RGB 矩阵面板实现。我们使用 Adafruit Protomatter 库来控制矩阵面板的显示。每个像素点的颜色由 RGB 信号决定，通过控制 RGB 信号的强度，我们可以实现丰富的颜色效果。在游戏中，我们用绿色表示贪吃蛇的身体，红色表示食物，白色表示分数。
游戏控制
游戏的控制部分通过按钮实现。我们使用四个方向按钮来控制贪吃蛇的移动方向。当玩家按下某个方向按钮时，按钮的 GPIO 引脚会被拉低，PICO 检测到这个信号后，会更新贪吃蛇的移动方向。
测试与调试
在完成硬件组装和软件编程后，我们需要对游戏机进行测试和调试。首先，我们需要检查硬件连接是否正确，包括矩阵面板、按钮板和电源的连接。然后，我们需要上传代码到 PICO，并观察游戏的运行情况。如果发现游戏中存在任何问题，如贪吃蛇的移动不正常或按钮响应不灵敏，我们需要对代码进行调试，找出问题的根源并加以解决。
结论
通过这个项目，我们成功地制作了一款属于自己的掌上贪吃蛇游戏机。这个项目不仅锻炼了我们的动手能力，还让我们对电子游戏的开发有了更深入的了解。虽然这个项目相对简单，但它为我们提供了一个很好的起点，让我们可以进一步探索更复杂的游戏开发和硬件设计。
希望你喜欢这个项目，并在构建过程中找到乐趣！如果你有任何问题或需要帮助，欢迎在评论区交流。
作者：Svan.
