插入点（position） 和对齐点（AlignmentPoint）详解——CAD c#二次开发

在 AutoCAD 中，文本对象的位置由插入点（position） 和对齐点（Alignment Point） 共同控制，两者的关系取决于文本的对齐方式。以下是详细说明：

一、插入点与对齐点的定义

1. 插入点（position）

• 定义：文本对象的基准点，通常是文本开始绘制的位置。
• 特性：
  • 对于左对齐文本，插入点即文本的起始点。
  • 对于其他对齐方式（如居中、右对齐），插入点可能与文本实际位置无关，而是由对齐方式决定。
  • 在 API 中，通过DBText.Position属性访问。

2. 对齐点（Alignment Point）

• 定义：文本对象相对于其插入点的对齐参考点。
• 特性：
  • 不同对齐方式下，对齐点与文本的相对位置不同（如左对齐时对齐点为文本左端点，居中对齐时为中点）。
  • 在 API 中，通过DBText.AlignmentPoint属性访问。
  •

 一、AlignmentPoint 与 Position 的匹配逻辑
1. 基本规则
AlignmentPoint：控制文本在视图中的实际位置（如居中、右对齐的锚点）。
Position：根据对齐方式自动计算，确保与 AlignmentPoint 的相对位置正确。
2. 匹配方法
当修改AlignmentPoint后，需要：
设置对齐方式（如居中、右对齐）。
更新 AlignmentPoint到目标位置。
让 AutoCAD 自动调整 Position（通过 API 操作 AlignmentPoint 后，Position 会自动更新）。
二、代码示例：非左对齐方式下的匹配

示例 1：居中对齐（TextCenter）

DBText text = ...; // 获取文本对象

// 1. 设置对齐方式为居中
text.HorizontalMode = TextHorizontalMode.TextCenter;

// 2. 设置目标位置（对齐点）
Point3d targetPoint = new Point3d(100, 50, 0);
text.AlignmentPoint = targetPoint;

// 3. AutoCAD自动计算Position，无需手动设置
// Position会被自动调整为与居中对齐方式匹配的值
示例 2：右对齐（TextRight）

DBText text = ...;

// 1. 设置对齐方式为右对齐
text.HorizontalMode = TextHorizontalMode.TextRight;

// 2. 设置目标位置（对齐点为文本右端点）
Point3d targetPoint = new Point3d(100, 50, 0);
text.AlignmentPoint = targetPoint;

// 3. Position自动调整为文本右侧外的某个点
// 无需手动设置，确保AlignmentPoint正确即可
示例 3：多行文本（MText）的居中对齐
csharp
MText mText = ...;

// 1. 设置对齐方式为居中
mText.HorizontalMode = TextHorizontalMode.TextCenter;
mText.VerticalMode = TextVerticalMode.TextVerticalMid;

// 2. 设置目标位置（对齐点为文本中心点）
Point3d targetPoint = new Point3d(100, 50, 0);
mText.Location = targetPoint; // MText使用Location替代AlignmentPoint

// 3. AutoCAD自动处理内部Position与对齐点的关系

三、常见问题与注意事项
1. 为什么需要匹配 Position？
若 Position 与对齐方式不匹配，可能导致：
文本显示位置偏移。
修改 AlignmentPoint 后文本位置异常。
2. 如何验证匹配是否正确？
打印属性值：
csharp
ed.WriteMessage("\nAlignmentPoint: " + text.AlignmentPoint.ToString());
ed.WriteMessage("\nPosition: " + text.Position.ToString());

观察规律：
居中对齐：Position 在文本左侧，AlignmentPoint 在文本中心。
右对齐：Position 在文本右侧，AlignmentPoint 在文本右端点。
3. 特殊场景处理
旋转文本：旋转后，Position 和 AlignmentPoint 的关系会发生变化，需重新计算。
多行文本（MText）：使用Location属性替代 AlignmentPoint，逻辑类似。
四、总结
非左对齐方式下的操作步骤：
设置对齐方式（如TextCenter、TextRight）。
直接修改 AlignmentPoint到目标位置。
不要手动调整 Position，由 AutoCAD 自动计算匹配值。

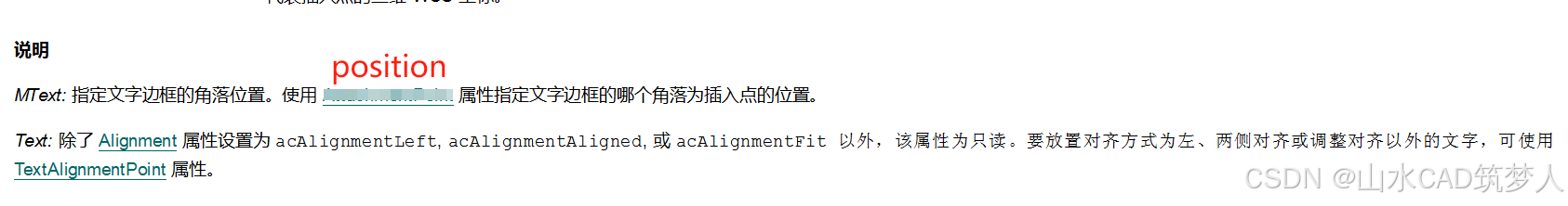

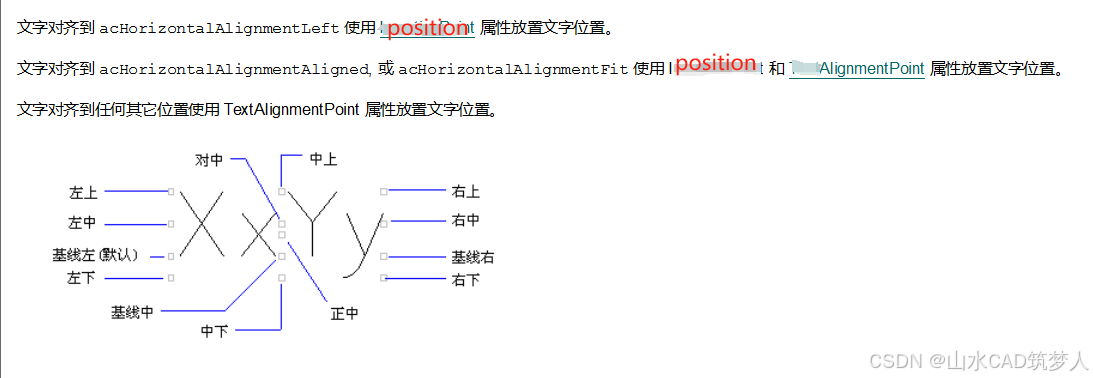

二、对齐方式对两者关系的影响

1. 左对齐（TextLeft）

• 关系：插入点 = 对齐点 = 文本左端点。
• 例子：设置HorizontalMode = TextLeft后，修改Position会直接移动文本的左端点。

2. 居中对齐（TextCenter）

• 关系：对齐点 = 文本中点，插入点可能与文本位置无关。
• 例子：若文本内容为 "ABC"，对齐点为 "B" 字母的中心点，插入点可能在文本左侧外。

3. 右对齐（TextRight）

• 关系：对齐点 = 文本右端点，插入点可能在文本右侧外。
• 例子：修改AlignmentPoint会移动文本的右端点，而插入点保持不动。

4. 其他对齐方式（如 MiddleLeft、MiddleCenter 等）

• 关系：对齐点定义文本在垂直和水平方向的锚点（如 MiddleLeft 为文本左中点）。
• 例子：AttachmentPoint.MiddleLeft对应 MText 的左中点对齐，此时插入点需配合对齐点计算文本位置。

三、代码示例：不同对齐方式下的点关系

csharp

// 场景：修改文本位置，根据对齐方式选择操作
DBText dBText = ...; // 获取文本对象

// 1. 左对齐（TextLeft）
dBText.HorizontalMode = TextHorizontalMode.TextLeft;
// 直接修改插入点即可移动文本左端点
dBText.Position = new Point3d(newX, dBText.Position.Y, 0);

// 2. 居中对齐（TextCenter）
dBText.HorizontalMode = TextHorizontalMode.TextCenter;
// 需要修改对齐点来移动文本中点
Point3d alignPoint = dBText.AlignmentPoint;
dBText.AlignmentPoint = new Point3d(newX, alignPoint.Y, 0);

// 3. 右对齐（TextRight）
dBText.HorizontalMode = TextHorizontalMode.TextRight;
// 修改对齐点移动文本右端点
alignPoint = dBText.AlignmentPoint;
dBText.AlignmentPoint = new Point3d(newX, alignPoint.Y, 0);

// 4. MText的MiddleLeft对齐
MText mText = ...; // 获取MText对象
mText.Attachment = AttachmentPoint.MiddleLeft;
// 修改Location（相当于插入点）时，需考虑对齐点为左中点
mText.Location = new Point3d(newX, mText.Location.Y, 0);

四、常见问题与解决方案

1. 为什么修改 Position 后文本位置不变？

• 原因：当对齐方式不是左对齐时，Position（插入点）可能不直接控制文本显示位置，而是由AlignmentPoint决定。
• 解决方案：根据对齐方式修改对应的点：
  • 左对齐：修改Position。
  • 其他对齐方式：修改AlignmentPoint。

2. 如何确保文本移动到指定位置？

• 步骤：
  1. 先设置对齐方式（如左对齐、居中对齐）。
  2. 根据对齐方式确定要修改的点：
     • 左对齐：修改Position。
     • 非左对齐：修改AlignmentPoint，并确保Position与对齐方式匹配。

五、总结

• 左对齐：插入点 = 对齐点 = 文本实际位置，直接修改Position即可。
• 非左对齐：插入点与文本位置解耦，需通过AlignmentPoint控制文本显示位置，同时Position可能作为辅助参考点。
• 关键原则：修改文本位置前，先确认当前对齐方式，再选择修改Position或AlignmentPoint。
