在汽车涂装车间自动化控制系统中，中央控制器是核心。它运用Profinet协议和上位机通信，可实时收发指令与反馈信息。中央控制器负责调控喷涂机器人、输送链电机和供漆系统，保障涂装作业精确高效。此外，部分有特殊通信需求的设备（如高精度喷枪控制模块、环境监测传感器）采用了Ethercat协议。
他们之间有协议不兼容的问题，那怎么通信呢？通过使用Ethercat转Profinet网关模块，成功解决了Profinet网络和Ethercat网络之间的通信问题。中央控制器可以实时监控喷枪控制模块的运行状态，根据车身轮廓和涂装工艺的具体要求，精确调节喷枪的流量、角度和速度，从而实现了高品质的涂装效果。另外，环境监测传感器收集的温度、湿度和VOC浓度等信息也能迅速传递给中央控制器，以便及时有效地管理涂装车间的环境状况。
配置流程：
启动TIA Portal软件平台，选择启用“新建项目”功能模块，按规范依次输入项目名称、设定文件存储路径等关键信息，随后点击“创建”按钮以完成操作，具体操作情形如图所示。
在Portal视图或已构建项目视图中，将CPU集成至项目。在视图界面，选择“设备与网络”选项，点击“添加新设备”按钮（或在项目视图界面，双击项目名称下的“添加新设备”），随即弹出“添加新设备”对话框，在此对话框中添加一个支持PROFINET接口的控制器。
在TIA Portal的菜单栏中，选择“选项”功能，随后点击“管理通用站描述文件”，操作流程如下所示：
当对话框弹出后，将操作定位至“已安装的 GSD”选项卡，紧接着点击源路径选择按钮，此时会呈现一个用于浏览文件夹的对话框。于该对话框内，将操作定位到 GSD 文件所在的文件夹，选定此文件夹后，点击确认按钮。随后，选取需要导入的 GSD 文件并执行安装操作，持续等待直至安装流程彻底完成。
软件将对硬件目录进行更新。
请通过双击操作打开设备与网络图标，随后在硬件目录中检索GSD文件名，并添加pn-ecat设备模块。在完成设备模块的添加后，利用设备配置中的“网络视图”功能，在项目内的各个设备之间建立网络连接。网络连接建立完成后，通过巡视窗口的“属性”选项卡对网络参数进行配置。
在“网络视图”中选定需要连接的设备，随后选择wl-pn-ecat的PROFINET端口，并将连接拖拽至PLC_1模块的相应端口，释放鼠标以完成网络连接的创建。
接下来，双击wl-pn-ecat设备以进行子模块的配置：
- 在硬件目录中，展开“模块”容器。
- 通过双击或拖拽的方式选择Input（pn-ecat至PLC）或Output（PLC至pn-ecat）下的模块类型进行配置。

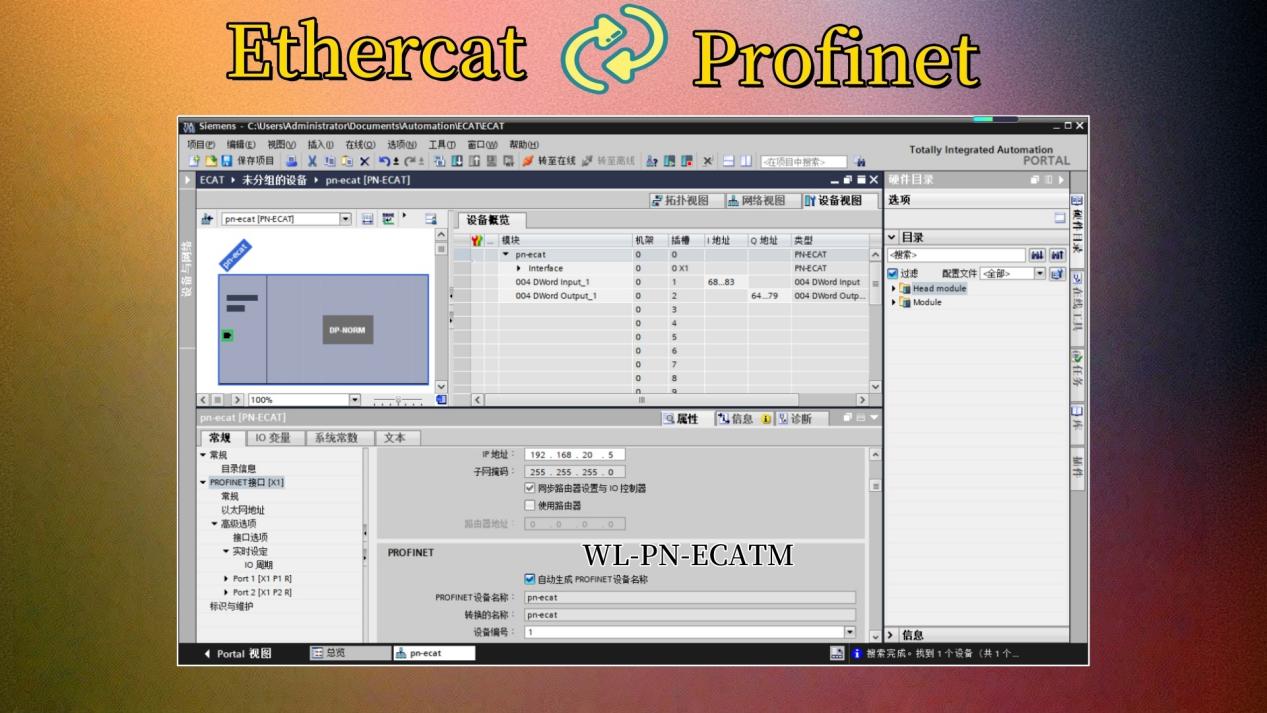

在进行pn-ecat设备的PROFINET接口配置过程中，应首先选定设备上标识为绿色的PROFINET框。在监控界面的“属性”标签页内，将呈现PROFINET端口的相关信息。随后，在“属性 > PROFINET接口”菜单中，选取“以太网地址”选项，并参照附图所示，对IP地址及PROFINET设备名称进行设定。
在“设备视图”中定位到pn-ecat-ecat设备，执行右键点击操作，并选择“分配设备名称”功能。此时，系统将弹出“分配PROFINET设备名称”对话框。在“网络中的可访问节点”区域点击“更新列表”按钮（确保pn-ecat-ecat设备已与网络成功连接）。在更新后的列表中选择相应节点，点击“分配名称”按钮，将配置的PROFINET设备名称“pn-ecat”赋予网络节点。配置完成后，网络节点的PROFINET设备名称将显示为“pn-ecat”，且状态指示为“正确”。
引入网关模块后，汽车涂装车间生产稳定性得以提升，由通信故障造成的涂装缺陷率下降40%。此模块提升了涂装效率，缩短了工序用时，还降低了人工成本。自动化系统可有效取代人力监控，保障了涂装质量的一致性，为提升汽车品质提供支撑。感谢您的关注。对于对产品或相关技术感兴趣的研究者，建议与马工程师进行深入交流。祝愿您的事业发展顺利，经济收益丰厚。
