vscode + Jlink 一键调试stm32 单片机程序(windows系统版）

安装交叉编译工具链

stm32采用 交叉编译工具链 arm-none-eabi-xxx, 下载之后解压，压缩包内部结构如下图：
目录下的bin 就是交叉编译工具链的可执行文件地址

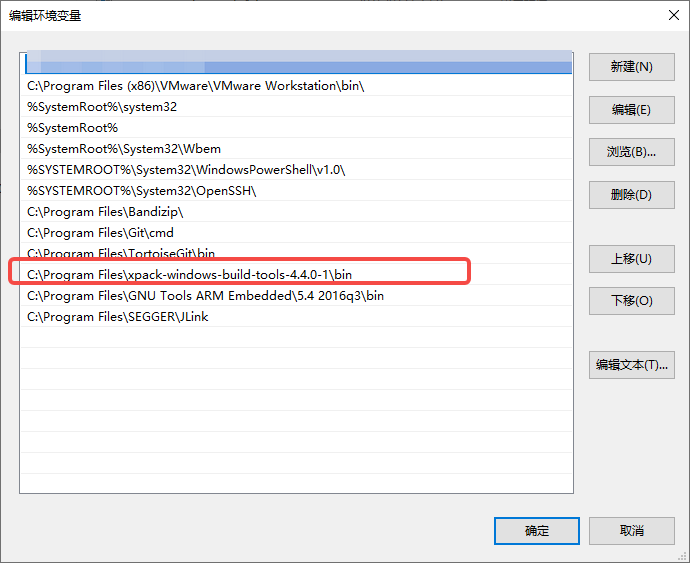

将压缩包拷贝到C盘，并将该交叉编译工具链的路径添加到环境变量PATH中

在 powershell 中执行 arm-none-eabi-5.4.1-gcc.exe --version 有如下打印则表示安装正确

安装 x-pack 构建工具

xPack Windows Build Tools 是一个专为Windows环境设计的软件包，能用来在 windows 下构建交叉编译程序。安装该工具之后，设置环境变量，终端中可以使用make 工具构建代码。

安装 JLink 工具

Jlink 工具是一款广泛用于调试单片机程序的调试工具，官网下载安装好后，设置环境变量，在终端中可以运行程序。


JLink 有一系列工具，其中 JFlash 可以用于读写单片机中的falsh，用于下载执行程序，JLinkGDBServer.exe 和 JlinkDGBServerCL.exe 分别是图形界面的调试服务端程序和命令行调试服务端程序。其中 JFlash 可以使用命令行下载程序，使用方法为：JFlash.exe -openprjC:\stm32f405zg.jflash -openD:\path\base_app_test.bin,8010000 -auto -startapp -exit -jflashlogdownload

gnu-debuger 插件

gnu-debuger 插件是一款轻量化单片机程序调试插件，其借助 arm-none-eabi-gdb.exe 和 JlinkDGBServerCL.exe两个工具，实现单片机程序的一键下载调试。

一键安装好插件之后，在工作空间中新增一个launch.json 文件，在文件中添加如下的配置：

{
    // Use IntelliSense to learn about possible attributes.
    // Hover to view descriptions of existing attributes.
    // For more information, visit: https://go.microsoft.com/fwlink/?linkid=830387
    "version": "0.2.0",
    "configurations": [
        {
            "type": "gnu-debugger",
            "request": "launch",
            "name": "GNU debugger",
            "program": "${workspaceFolder}\\path\\run_test.elf",
            "toolchain": "",
            "client": "arm-none-eabi-gdb.exe",
            "server": "JLinkGDBServer",
            "windows": {
                "server": "JLinkGDBServerCL.exe",
            },
            "serverArgs": [
                "-if", "SWD",
                "-device", "STM32F407IG",
                "-endian", "little",
                "-speed", "1000",
                "-port", "2331",
                "-vd",
                "-ir",
                "-localhostonly", "1",
                "-singlerun",
                "-strict",
                "-timeout", "0"
            ],
            "serverPort": 2331,
            "serverHost": "localhost",
            "customVariables": [
                "port0",
                "port1",
                "port2",
            ],
            "autoRun": false,
            "debugOutput": false
        }
    ]
}

其中 type 指选用的调试器是 gnu-debuger； program 带调试信息的执行文件；toolchain 是交叉编译工具链的执行文件路径，因为之前已经将交叉编译工具链的路径添加到 Path环境变量中了，所以这里填空；client 是指选用的gdb调试器是arm-none-eabi-gdb.exe；server表示选用的gdb server ，这里采用 JLinkGDBServer ；windows 表示Windows系统中采用 JLinkGDBServerCL.exe 命行工具作为server程序；其他剩余参数都是 JLinkGDBServerCL.exe 的执行参数。

编译

使用 stm32 cube 生成的工程，在vscode 终端直接执行make，便可以根据makefile完成工程的编译。

一键启动调试

点击 左上角的 三角形，会下载程序到单片机中，点击执行会进入断点。

在终端的下方可以输入 gdb 的命令，比如 info breaks 可以查看所有的断点。delete 1 可以删除第一个断点。

在左上角输入 变量查看框内，可以切换变量值的显示形式，输入 0x 以16进制显示变量，输入 0b 以二进制显示变量，更多用法如下：

0b = binary
0o = octal
0d = decimal
0x = hexadecimal
0n = natural (back to GDB default output format)
