硬件产品功能架构用哪些图示方式表示？

目录

一、硬件功能的流程图表示核心要点

1. 硬件专属流程图要素

2. 案例：温湿度传感器数据采集流程

3. 进阶技巧

二、比流程图更适合硬件功能的图示方式

1. 方框图（Block Diagram）—— 架构全景展示

2. 状态机图（State Machine）—— 动态行为建模

3. UML 组件图（Component Diagram）—— 标准化建模

4. 数据流图（DFD）—— 数据路径追踪

5. 思维导图（Mind Map）—— 功能分类梳理

三、图示选择与组合策略

四、工具推荐与实践建议

在硬件产品功能描述中，流程图是直观呈现逻辑顺序的常用工具，而结合其他图示方式能更全面地展示功能架构。以下是具体表示方法及优化方案：

一、硬件功能的流程图表示核心要点

1. 硬件专属流程图要素

• 模块符号：用矩形标注硬件单元（如传感器模块 MCU），平行四边形表示接口（如USB输入 GPIO输出）。
• 状态判断：菱形框用于硬件状态检测（如电源是否正常 传感器触发？），箭头分支对应不同处理路径。
• 时序标注：关键步骤旁添加时序要求（如ADC采样频率10kHz SPI通信延时5μs）。

2. 案例：温湿度传感器数据采集流程

3. 进阶技巧

• 分层设计：按电源层 主控层 接口层拆分流程图，避免单图过载。
• 异常流突出：用红色虚线箭头标注故障路径（如传感器故障→进入休眠模式）。

二、比流程图更适合硬件功能的图示方式

1. 方框图（Block Diagram）—— 架构全景展示

• 核心价值：用模块 + 连线直观呈现硬件组件关系，适合说明系统组成。

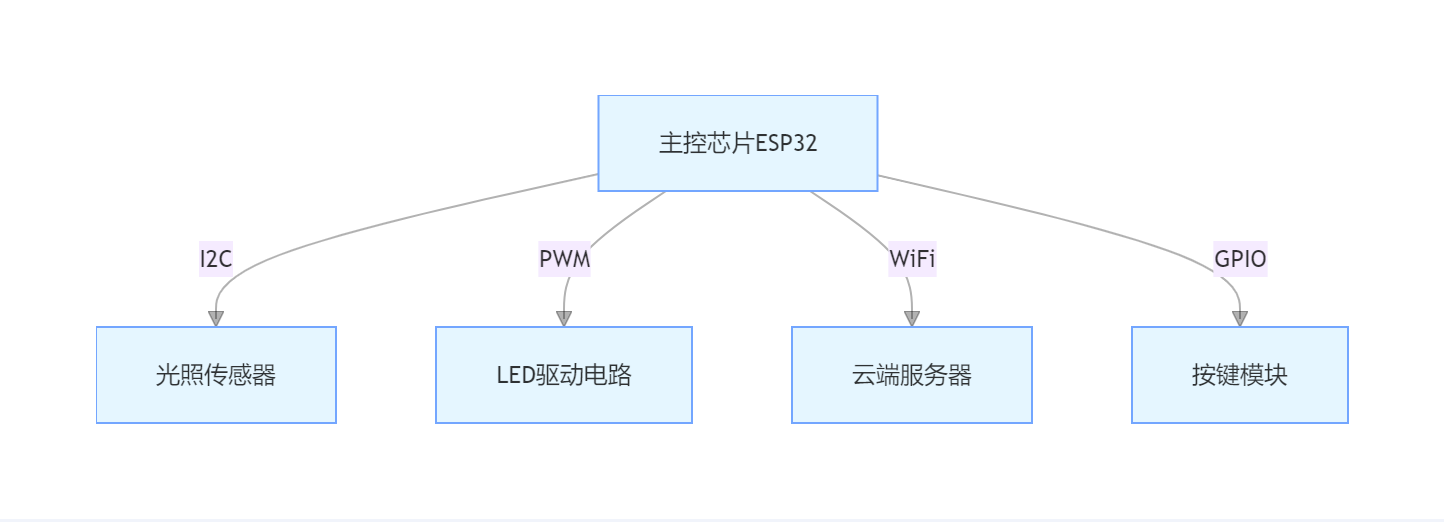

• 案例：智能灯控系统架构

2. 状态机图（State Machine）—— 动态行为建模

• 适用场景：硬件在不同状态间的切换逻辑（如电源管理、通信协议）。
• 案例：蓝牙设备连接状态

3. UML 组件图（Component Diagram）—— 标准化建模

• 专业价值：用组件、接口、依赖关系描述硬件物理架构，适合复杂系统。
• 核心元素：
  • 组件：{CPU:STM32F407} {电源管理芯片:TPS62170}
  • 接口：{USB 2.0, UART, SPI}
  • 依赖：传感器组件 --> 电源组件（虚线箭头）

┌───────────────┐     ┌───────────────┐     ┌────────────────┐
│   《主控》MCU   │     │  《通信》WiFi模块  │     │ 《外设》传感器阵列  │
│ - STM32F407    │     │ - ESP8266       │     │ - 温度传感器    │
│ ▶ I2C         │─────▶│ ▶ WiFi信号     │     │ ▶ I2C接口      │
│ ▶ SPI         │     │ ▶ UART         │     │                │
│ ◀ 3.3V电源    │     │ ◀ 3.3V电源     │     │ ◀ 3.3V电源     │
└───────────────┘     └───────────────┘     └────────────────┘
          │                           │                    │
          └────────────┬─────────────┘                    │
                       ▼                                   │
                 ┌────────────────┐                      │
                 │ 《电源》管理芯片 │                      │
                 │ - AMS1117      │                      │
                 │ ▶ 3.3V输出     │◀─────────────────────┘
                 │ ▶ 1.8V输出     │
                 │ ◀ 5V输入       │
                 └────────────────┘

4. 数据流图（DFD）—— 数据路径追踪

• 应用场景：信号处理系统（如音频硬件的ADC采样→DSP滤波→DAC输出）。
• 符号说明：
  • 圆圈：处理节点（如数据加密模块）
  • 矩形：数据源 / 终点（如SD卡存储）
  • 箭头：数据流（如摄像头数据→缓存→MCU）

5. 思维导图（Mind Map）—— 功能分类梳理

• 优势：层级化展示功能模块，辅助方案规划与故障排查。
• 示例结构：

  plaintext

  智能门锁功能
  ├─ 核心功能
  │  ├─ 身份验证（指纹/密码/刷卡）
  │  ├─ 电机驱动（开锁/上锁）
  │  └─ 状态反馈（LED/语音）
  ├─ 扩展功能
  │  ├─ 远程控制（WiFi模块）
  │  └─ 异常报警（振动传感器）
  └─ 电源管理
     ├─ 锂电池供电
     └─ 低电量提醒


三、图示选择与组合策略

四、工具推荐与实践建议

• 综合工具：Visio（专业）、Lucidchart（云端）、Draw.io（免费开源）。
• 代码集成：Mermaid（支持在 Markdown 中直接绘制流程图 / 状态机图）。
• 组合应用：
  1. 用思维导图梳理功能模块 →
  2. 用方框图设计硬件架构 →
  3. 用流程图细化模块交互 →
  4. 用状态机图描述关键组件行为。

通过多维度图示结合，可从架构、逻辑、状态等层面全面描述硬件功能，满足设计、开发、文档等不同阶段的需求。
