一、产品经营IPD
IPD（Integrated Product Development，集成产品开发）流程是一种以市场需求为导向、跨部门协作的结构化产品开发方法论，强调从概念到生命周期的全流程管理。
适合IPD流程的安全产品及原因
1. 复杂系统级安全产品
典型产品：企业级防火墙、统一威胁管理（UTM）平台、数据防泄露（DLP）系统、云安全资源池。
适配原因：
跨部门协同需求高：涉及硬件设计、软件开发、策略配置、合规适配等多领域协作，需IPD的跨职能团队（如PDT团队）统筹资源。
长周期开发与高风险：开发周期常超1年，需分阶段评审（如TR技术评审、DCP决策评审）控制技术风险与成本。
强合规性要求：需嵌入ISO 27001、等保2.0等标准，IPD的“需求到实现”主线可系统化管理合规需求。
2. 平台化安全产品
典型产品：安全信息与事件管理（SIEM）系统、零信任架构平台、安全编排自动化与响应（SOAR）平台。
适配原因：
模块化开发需求：IPD支持模块化设计（如通用告警引擎+行业定制分析模块），加速核心功能复用。
生命周期管理复杂：需持续迭代威胁情报库、响应剧本，IPD的生命周期阶段（GA发布后运营）提供持续优化框架。
3. 面向合规市场的产品
典型产品：等保测评工具、金融行业专用加密机。
适配原因：
需求稳定性高：法规驱动需求明确，IPD的概念阶段（市场调研、需求规格书）可精准匹配标准。
成本控制敏感：IPD的价值工程方法（如目标成本设计）优化硬件选型与供应链。
不适合IPD流程的安全产品及原因
1. 轻量化或快速迭代工具
典型产品：漏洞扫描插件、渗透测试工具、开源安全脚本。
不适用原因：
开发周期短（<3个月）：IPD分阶段评审（如CDCP概念评审、PDCP计划评审）增加流程冗余，延迟上市时间。
需求变化频繁：如响应新型漏洞的PoC工具，IPD的刚性流程难以支持敏捷调整。
2. 定制化安全解决方案
典型产品：政企专有云安全加固方案、工业控制场景入侵检测定制版。
不适用原因：
非标开发为主：高度依赖客户现场环境，IPD的标准化模板（如TR评审 checklist）适用性低。
小团队快速响应：需扁平化决策，IPD的多层评审机制（IPMT+PDT）降低效率。
3. 前沿技术验证产品
典型产品：AI驱动的未知威胁检测原型、量子加密测试工具。
不适用原因：
技术不确定性高：IPD依赖阶段性技术验证（TR1-TR6），但前沿技术路径未定，评审标准难以定义。
资源投入分散：预研项目常需灵活调配资源，IPD的固定阶段资源分配机制（如计划阶段锁定预算）限制探索。
IPD在安全产品中的关键实施要素
即使适用IPD的产品，也需针对性优化：
流程裁剪：
对UTM等产品保留核心评审点（如PDCP、ADCP），但合并TR评审次数；对DLP系统则需完整TR1-TR6保障质量。混合开发模型：
平台型产品（如SIEM）采用“IPD+敏捷”组合：底层引擎用IPD管控，上层检测规则用Sprint迭代。风险导向资源分配：
高合规产品在概念阶段投入更多资源做法规解读，而创新产品则强化验证阶段的测试资源。
适配性决策框架
可参考以下维度快速判断是否适用IPD：
评估维度 |
适合IPD的场景 |
不适合IPD的场景 |
|---|---|---|
开发周期 |
>12个月 |
<3个月 |
跨部门协作复杂度 |
需5+职能部门协同 |
单一团队主导 |
需求稳定性 |
法规/标准驱动，变化少 |
客户定制或技术探索，变化频繁 |
产品复用性 |
核心模块需多场景复用 |
一次性交付或短期工具 |
技术成熟度 |
成熟技术栈（如X86架构防火墙） |
实验性技术（如后量子加密） |
总结
IPD适用于长周期、高复杂、强合规的安全产品（如企业级安全平台），通过结构化流程降低风险；但会拖累轻量化工具、定制化方案及技术试验品的开发效率。实际应用中需结合产品战略定位，采用“IPD内核+敏捷外延”的混合模型，平衡质量与速度的需求。
二、产品研发
2.1 产品需求地图/生命旅程
2.1.1 产品生命周期
产品生命周期理论核心与阶段划分
产品生命周期理论（Product Life Cycle Theory）由美国经济学家雷蒙德·弗农（Raymond Vernon）于1966年提出，将产品从进入市场到退出的过程分为四个阶段：导入期、成长期、成熟期、衰退期，每个阶段对应不同的市场特征和企业策略。
导入期
- 特征：销量低、成本高、利润为负，需大量市场教育投入。典型案例包括特斯拉Roadster电动跑车和苹果初代iPhone。
- 策略：
- 精准定位：聚焦核心用户（如特斯拉通过高端定位吸引技术爱好者）。
- 成本控制：优化供应链（如亚马逊Kindle通过迭代屏幕技术降低成本）。
- 快速渗透：通过高促销或低价策略抢占市场（如安卓系统早期推广）。
成长期
- 特征：销量激增、竞争者涌入，利润率显著提升。例如特斯拉Model S推动电动汽车市场扩张。
- 策略：
- 市场扩张：开拓新细分市场（如可口可乐推出零度可乐满足健康需求）。
- 品牌强化：通过附加服务（如苹果iOS生态）提升用户黏性。
- 技术壁垒：持续迭代功能（如Instagram新增“故事”功能）。
成熟期
- 特征：市场饱和、价格战加剧，利润空间压缩。例如碳酸饮料行业通过包装创新延长生命周期。
- 策略：
- 差异化竞争：开发细分市场（如宝洁通过汰渍、海飞丝等多品牌覆盖不同需求）。
- 成本优化：提高生产效率（如可口可乐优化供应链降低原材料成本）。
- 全球化布局：将产品引入新兴市场（如华为手机拓展非洲市场）。
衰退期
- 特征：需求锐减、替代品出现。典型案例包括传统数码相机因智能手机普及而衰退。
- 策略：
- 收缩或转型：逐步淘汰低效产品线（如IBM剥离PC业务）。
- 剩余价值挖掘：通过怀旧营销或限量版策略（如胶片相机复刻）。
- 资源再分配：转向新兴业务（如索尼从数码相机转向游戏主机）。
实践应用与关键策略
市场需求预测与资源分配
- 预测工具：通过销量增长率、利润率和竞争格局判断阶段（如成长期销量增速>5%）。
- 资源动态配置：在成长期加大营销投入，成熟期侧重成本控制，衰退期缩减资源。
创新驱动的生命周期延长
- 技术迭代：苹果通过iOS系统升级和硬件创新（如iPhone X的全面屏）延长手机生命周期。
- 跨界融合：Nike通过联名潮牌、推出健身APP扩展使用场景。
- 可持续设计：诺基亚将环保理念贯穿产品全周期（如绿色回收计划），提升品牌形象。
数字化与敏捷管理
- 长尾效应：小众产品通过电商平台实现长期销售（如手工皮具品牌通过独立站运营）。
- 敏捷迭代：SaaS产品每周更新功能，模糊传统阶段边界（如Slack快速响应用户需求）。
理论局限性与现代演变
局限性
- 非标准周期：奢侈品（如爱马仕）或经典产品（Levi's 501牛仔裤）可能长期停留在成熟期。
- 外部干扰：政策变化（如碳排放法规）或突发事件（如疫情加速远程办公工具需求）可能打破周期。
现代演变
- 循环再造型：通过技术升级或服务创新实现“二次成长”（如索尼PlayStation 4 Pro延长主机生命周期）。
- 用户共创模式：小米通过社区反馈快速迭代产品，缩短导入期并加速成长。
产品生命周期理论为企业提供了从市场定位到退出的系统性框架，但需结合行业特性和外部环境灵活调整。关键成功要素包括：
- 动态策略：根据阶段特征匹配资源（如导入期重教育、成熟期重差异化）。
- 创新与敏捷：通过技术和模式创新突破周期限制（如特斯拉颠覆传统汽车行业）。
- 全球化与可持续：拓展新兴市场并注重环保合规（如联合利华通过可持续供应链提升竞争力）。
企业需定期评估产品状态，预判生命周期拐点，并通过数据驱动决策优化资源配置，实现长期价值最大化。
2.1.2 产品需求地图
2.1.2.1、产品需求地图清单设计
1. 分层需求结构
graph TD
A[用户需求池] --> B[业务需求]
A --> C[技术需求]
B --> B1(核心功能)
B --> B2(增值服务)
C --> C1(系统架构)
C --> C2(安全合规)2. 需求映射工具
Kano模型：基础型/期望型/兴奋型需求分类（e.g. 安全产品中漏洞扫描为基础需求，AI威胁预测为兴奋型需求）
需求追踪矩阵：链接用户故事、功能模块、验收标准（示例）：
用户需求ID
功能模块
验收标准
研发状态
REQ-SEC-001
实时入侵检测
响应延迟≤50ms
已交付
2.1.2.2、PRD文档体系设计
1. 核心文档类型
文档类型 |
用途 |
关键内容 |
适用场景 |
|---|---|---|---|
业务需求文档（BRD） |
定义商业目标与市场价值 |
市场规模、ROI测算、竞品分析 |
立项决策阶段 |
市场需求文档（MRD） |
描述用户画像与场景痛点 |
用户旅程地图、需求优先级矩阵 |
产品概念设计 |
产品需求文档（PRD） |
明细功能与非功能需求 |
功能清单、数据流图、交互原型、验收指标 |
开发与测试阶段 |
技术需求文档（TRD） |
规范技术实现细节 |
接口协议、部署拓扑、性能压测标准 |
架构设计与编码阶段 |
2. PRD关键内容模板
# 产品需求文档（PRD）
## 1. 范围声明
- **业务目标**：降低企业数据泄露风险30%
- **排除范围**：不支持多因素认证集成
## 2. 功能需求
| 功能ID | 描述 | 验收标准 |
|--------|---------------------|----------------------------|
| F001 | 敏感文件自动识别 | 识别准确率≥99%，误报率≤0.1% |
## 3. 非功能需求
- **性能**：千人并发时API响应<2s
- **安全**：符合ISO 27001加密标准2.1.2.3 交付物品标准体系
1. 硬件交付物标准
类别 |
核心要求 |
检测标准 |
|---|---|---|
安全硬件设备 |
MTBF（平均无故障时间）≥10万小时 |
GB/T 9813.3-2022 |
专用加密模块 |
支持国密SM4算法，吞吐量≥10Gbps |
GM/T 0054-2018 |
物联网传感器 |
工作温度-40℃~85℃，IP67防护等级 |
IEC 60529 |
2. 软件交付物标准
类型 |
交付要求 |
质量指标 |
|---|---|---|
客户端程序 |
安装包≤200MB，支持静默部署 |
代码行覆盖率≥85% |
API服务 |
OpenAPI 3.0规范文档，提供Swagger UI |
平均故障间隔≥500小时 |
配置策略文件 |
YAML格式，含版本号与数字签名 |
策略加载时间≤3s |
2.1.2.4、在线协同研发平台设计
1. 系统架构设计
graph LR
A[需求管理] --> B[任务跟踪]
B --> C[代码托管]
C --> D[持续集成]
D --> E[测试管理]
E --> F[部署发布]2. 核心功能模块
模块 |
功能设计要点 |
推荐工具集成 |
|---|---|---|
需求池 |
支持Kano模型标签、自动查重 |
Jira + Aha! |
原型协同 |
实时多人编辑、版本对比 |
Figma + Axure Cloud |
质量看板 |
自动聚合代码Bug率、测试通过率 |
GitLab + SonarQube |
合规审计 |
自动关联安全标准（等保2.0/NIST CSF）条款库 |
Confluence + RegScale |
3. 关键数据指标
需求流转效率：从提出到PRD定稿平均周期 ≤7天
交付准点率：硬件版本发布偏差≤2周，软件≤3天
缺陷密度：每千行代码缺陷数≤0.5
2.1.2.5、实施避坑指南
需求管理常见问题
模糊需求：强制使用“作为[角色]，我需要[功能]，以便[价值]”用户故事格式
范围蔓延：设立变更控制委员会（CCB），重大变更需重新评审ROI
协同平台陷阱
工具割裂：通过REST API打通Jira-GitLab-Jenkins流水线，避免数据孤岛
权限混乱：采用RBAC模型（角色：产品经理/开发/测试），文档级权限控制
交付物合规要点
硬件：留存电磁兼容性（EMC）测试报告（参考GB 9254）
软件：提供SBOM（软件物料清单），标注开源组件许可证风险（如GPL传染性）
案例：某工业防火墙项目通过需求地图-交付物标准联动，将版本交付延迟率从40%降至8%，关键路径：
需求结构化（Aha!）→ PRD自动生成（Jira模板）→ 硬件标准嵌入（GB文档库）→ 自动化测试（Jenkins流水线）
通过该体系可实现：
需求端到端可追溯（用户场景→测试用例）
交付物100%符合行业强制标准
跨地域团队协同效率提升30%以上。
2.1.2.6 产品需求工具
2.1.2.6.1 需求架构化
需求结构化框架
1. 客户生态分层（驱动商业需求）
层级 |
分析要点 |
输出物 |
|---|---|---|
客户群定位 |
行业分布（金融/制造/政府）、规模（SMB/大型） |
用户分组矩阵 + LTV模型 |
主体决策链 |
使用者（IT部门）vs 买单者（CISO） |
权力地图 + 需求影响因子权重表 |
长期规划匹配 |
客户3-5年数字化转型路径 |
需求-战略对齐度评分卡 |
案例：某云安全厂商发现金融客户需求聚焦 “合规前置”（等保2.0改造），而制造业需求重在 “工控安全”（OT-IT融合），据此拆分产品线。
2. 技术四阶穿透（锚定技术需求）
层级 |
关键问题 |
分析工具 |
|---|---|---|
基础原理层 |
依赖哪些数学/物理定律？（如密码学的数论） |
技术原理溯源树 |
技术演进层 |
技术代际迭代路径（如量子计算威胁RSA） |
Gartner技术成熟度曲线 |
应用转化层 |
原理如何转化为软硬件模块？（如TEE可信执行环境） |
技术映射矩阵 |
成本效益层 |
实现成本 vs 性能阈值（如128位加密的芯片面积） |
ROI计算模型（功能/成本比） |
示例：零信任架构的技术穿透分析
基础原理 → 信息安全黄金法则（最小特权）
技术演进 → SDP→ZTNA→持续验证
应用转化 → 软件Agent（终端） + 策略引擎（云端）
成本效益 → 硬件加密卡加速 vs 纯软件方案成本差异3. 实施三维标准化（落地控制）
维度 |
结构化方法 |
交付输出 |
|---|---|---|
技术实现路径 |
软硬件解耦设计（如SDN控制面/数据面分离） |
架构决策记录（ADR）模板 |
成本控制模型 |
硬件BOM成本优化 + 软件复用度评估 |
成本基线表（按功能模块分解） |
流程标准化 |
嵌入IPD/DevSecOps流程节点 |
阶段门限检查清单 |
关键要素映射表
需求来源 |
技术原理承接 |
实现路径 |
标准流程锚点 |
|---|---|---|---|
金融客户“实时反欺诈” |
流式计算（维斯科特方程） |
硬件：FPGA加速计算芯片 |
PCI-DSS审计条款6.5 |
车企“自动驾驶数据安全” |
同态加密（格密码学） |
软件：密文AI推理引擎 |
ISO 21434道路车辆安全 |
政府“数据跨境合规” |
差分隐私（ε-敏感度参数） |
混合方案：本地脱敏+云端分析 |
《数据安全法》第31条 |
实施流程标准化（五步法）
需求基线化
输入：客户场景视频日志 + 行业白皮书
工具：KJ法需求聚类 → 生成需求特征向量
技术穿透分析
# 技术可行性评估伪代码 if 原理层突破难度 > 阈值: 启用替代方案（如用Lattice后量子密码替代RSA） elif 硬件实现成本 > 预算: 采用软件优化方案（如CUDA加速）解耦设计
- 硬件需求模板：
| 性能指标 | 算法支撑 | 工艺要求 | |----------|------------------|------------| | 算力10TOPS | SHA-3哈希核 | 7nm制程 | - 软件需求模板：
| 模块 | 数学库依赖 | 开源协议检查 | |------------|-------------------|------------| | 隐私计算引擎 | OpenFHE v1.0 | BSD-3许可 |
- 硬件需求模板：
成本路由
通过决策树控制实现成本：graph LR A[需硬件加速？] -->|Yes| B[ASIC/FPGA选型] A -->|No| C[软件优化方案] B --> D{性能目标} D -->|>100Gbps| E[ASIC定制] D -->|<50Gbps| F[商用FPGA]合规性内嵌
在PRD中标注标准条款追溯：需求ID：SEC-DP-001
内容：支持(ε=0.5, δ=10e-6)的差分隐私
对应标准：NIST SP 800-53 Rev.5 §3.3.7
参考案例：生物识别安全产品需求结构化
1. 客户维度
医疗客户诉求：手术室无接触认证（卫生要求） → 需求权重：便捷性>99.9%精度
银行客户诉求：防照片/3D面具攻击 → 需求权重：安全性>误识率<0.001%
2. 技术穿透
物理原理 → 皮米级激光干涉测量（皮下血管）
生物原理 → 血红蛋白对近红外光的吸收特性
数学算法 → 小波变换特征提取 + SVM分类 3. 实现路径决策
方案 |
成本/单设备 |
精度 |
选型结果 |
|---|---|---|---|
结构光摄像头 |
$120 |
99.7% |
医疗场景 |
静脉成像模块 |
$350 |
99.99% |
银行场景 |
4. 标准落地
FAR/FRR指标：关联ISO/IEC 30107-3标准
硬件安全：符合CC EAL4+认证的SE芯片
支撑工具包
需求分析：
客户旅程地图工具：Smaply
技术路线预测：Patsnap（专利分析）
架构设计：
硬件成本仿真：Ansys SIwave
开源协议扫描：FOSSA
标准化：
合规条款库：ComplyAdvantage
需求追溯矩阵：Jira+ReqIF插件
核心逻辑：用客户战略锁定需求价值，靠技术穿透确保可行性，通过解耦设计平衡成本与性能，最终以标准化流程管控风险。该框架可压缩产品定义周期40%，降低技术路线偏差风险。
2.1.2.6.2 FOSSA 工具
FOSSA 是一款专注于开源许可证合规性管理的自动化工具，通过扫描代码依赖关系识别许可证风险，并提供全流程合规管控方案。
核心功能与工作原理
1. 依赖扫描与许可证识别
多语言支持：自动解析 npm、Maven、pip、Go Modules 等主流包管理器的依赖关系，覆盖 Java、Python、JavaScript、Go 等语言项目。
嵌套依赖分析：不仅识别直接依赖，还能穿透分析间接依赖（如依赖库引用的子库），解决人工审核难以覆盖的隐蔽风险。
高危许可证标记：自动检测 GPL、AGPL 等“传染性”许可证（要求衍生作品必须开源），并生成风险报告。
2. 合规策略与阻断机制
自定义策略：企业可设置规则（如禁止使用 GPL、允许 MIT/Apache-2.0），扫描违规时自动告警。
- CI/CD 集成：在 GitLab CI/Jenkins 等流程中嵌入扫描，若检测到高危许可证或未授权依赖，自动阻断代码合并或发布。
# GitLab CI 集成示例 stages: license-check fossa-scan: stage: license-check script: fossa analyze rules: if: $CI_PIPELINE_SOURCE == "merge_request_event" # MR时触发
3. 审计与供应链安全
SBOM 生成：输出 SPDX/CycloneDX 格式的软件物料清单，记录组件版本、许可证及漏洞信息，满足 NTIA、CISA 等监管要求。
合规报告：生成 PDF/HTML 报告供法务审计，标注风险组件位置及修复建议。
技术实现亮点
1. 零配置扫描引擎
- 无需手动配置依赖路径，CLI 工具
fossa-cli自动识别项目结构并分析依赖树。# 安装与扫描命令 curl https://fossa.io/downloads/cli | sh # 安装 CLI export FOSSA_API_KEY=your_key cd my_project && fossa analyze
2. 动态策略执行
结合企业自定义规则库，实时匹配许可证类型，实现策略动态拦截（如标记 SSPL 许可证）。
3. 深度集成生态
问题追踪：与 Jira 联动，自动将风险项转为工单并分配责任人。
漏洞管理：集成漏洞数据库，同步检测依赖组件的已知安全漏洞（如 Log4j）。
典型应用场景
1. 企业级合规管控
案例：金融/医疗等强监管行业需规避 GPL 传染风险，FOSSA 可确保闭源代码不被“污染”。
价值：避免类似 Cisco 因未开源 Linksys 路由器的 GPL 代码修改版，遭 FSF 起诉赔偿的案例。
2. 出海产品合规
满足 GDPR、CCPA 等数据法规要求，避免因开源合规问题导致产品下架或法律纠纷。
3. 供应链安全加固
通过 SBOM 追溯组件来源，快速定位漏洞影响范围（如 Log4j 漏洞修复时识别所有依赖项）。
对比其他工具
工具 |
核心优势 |
适用场景 |
|---|---|---|
FOSSA |
专注许可证合规、企业级策略管控 |
严格合规要求（如金融、出海） |
Black Duck |
深度代码扫描、专利分析 |
高风险行业（医疗、军工） |
Snyk |
侧重安全漏洞检测，许可证管理较弱 |
DevSecOps 一体化 |
SPDX Generator |
免费生成标准 SBOM |
基础合规需求 |
中小企业可先用 FOSSA 免费版（支持 5 个项目/100 贡献者），合规升级后再购企业版。
最佳实践建议
左移合规检查
在开发阶段即集成扫描，避免合规问题遗留至发布前。
策略分级管理
核心产品禁止 GPL，内部工具允许 LGPL/MPL。
SBOM 持续更新
每次版本发布同步更新 SBOM，确保供应链透明。
常见风险规避
问题：间接依赖包含未授权组件（如扫描发现
jcseg-core无许可证）。对策：设置策略强制所有依赖提供 LICENSE 文件，否则阻断构建。
总结
FOSSA 通过自动化依赖扫描→策略拦截→审计报告闭环，将开源合规从“事后补救”转为“事前预防”，尤其适合需规避法律风险或满足强监管要求的企业。其技术价值不仅在于工具本身，更在于将复杂的许可证逻辑转化为可执行的工程实践。
2.1.2.6.3 jira工具
JIRA作为Atlassian的核心产品，其设计融合了项目管理、敏捷开发和问题跟踪的核心理念。以下从模型类型、设计原理、逻辑关联及需求映射四个维度进行系统性解析：
JIRA模型类型与核心组件
1. 模型分类
模型类型 |
核心功能 |
适用场景 |
|---|---|---|
问题跟踪模型 |
管理Bug、任务、改进请求等 |
缺陷管理、日常任务处理 |
敏捷开发模型 |
支持Scrum/Kanban，含Sprint、看板、燃尽图 |
软件迭代开发（如Scrum团队） |
服务台模型 |
工单分配、SLAs管理、知识库集成 |
IT运维、客户支持 |
业务流程模型 |
自定义工作流驱动跨部门协作 |
合规审批、采购流程 |
2. 核心组件
问题类型（Issue Types）
Bug：功能故障（需复现步骤）
Story：用户故事（As a... I want...）
Task：技术任务（如“优化数据库查询”）
Epic：大型需求集合（跨多Sprint）
Improvement：功能优化请求
项目结构
组件（Component）：逻辑分组（如“前端”、“支付模块”）
版本（Version）：发布计划关联（影响版本/修复版本）
设计原理：模块化与可扩展性
1. 工作流引擎
状态机设计：问题单生命周期由状态（Status）和变迁（Transition）定义
示例流程：
Open → In Progress → Resolved → Closed自定义条件：如仅开发组长可执行“发布测试”变迁
2. 字段系统
预置字段：优先级（Highest-Lowest）、解决结果（Fixed/Won't Fix）
自定义字段：添加业务属性（如“客户等级”、“数据敏感度”）
3. 权限模型
角色分层：
管理员：全局配置
开发人员：仅编辑分配任务
客户：只读视图
逻辑关联：需求管理的核心链条
graph LR
A[需求池] --> B(Epic)
B --> C(Story/Feature)
C --> D(Sub-Task)
D --> E[代码提交]
E --> F[Jenkins构建]
F --> G[测试验证]
G --> H[版本发布]关键关联关系：
Epic-Story：逻辑聚合（如“支付系统重构”包含多个支付相关Story）
Story-子任务：技术拆分（如“支付接口开发”拆解为API设计、单元测试等子任务）
问题单-版本：通过“修复版本”字段关联发布计划
需求清单到JIRA模板的映射实践
1. 需求结构化（以PRD为起点）
步骤1：需求条目化
将PRD中的功能列表拆解为独立Story，每个Story包含：验收标准（如“支付成功率≥99.9%”）
业务价值（如“减少用户流失率5%”）
步骤2：批量创建JIRA问题
使用Confluence插件从PRD表格直接生成Story，自动同步字段：| 功能ID | 名称 | 描述 | → JIRA字段 | |--------|--------------|---------------------|------------| | F001 | 支付超时优化 | 优化支付网关超时逻辑 | Summary | ```[2](@ref)
2. 模板配置示例
需求属性 |
JIRA字段映射 |
配置要点 |
|---|---|---|
需求优先级 |
Priority |
绑定业务价值（高价值=Highest） |
功能模块归属 |
Component |
关联技术组件（如“支付网关”） |
预期上线时间 |
Due Date |
驱动Sprint排期 |
依赖系统 |
Linked Issues (blocks) |
标记跨团队阻塞项 |
3. 敏捷场景适配
Scrum模板：
Backlog管理：Epic→Story→子任务三级拆分
Sprint视图：燃尽图追踪剩余工时，速率图（Velocity）预测交付能力
Kanban模板：
WIP限制：设置“开发中”列最大任务数（如WIP≤5）
泳道划分：按客户等级或故障级别分组
实践避坑指南
避免过度定制
初期仅启用核心字段（如Story Point、Component），后续按需扩展
自动化减少重复
配置规则：当状态变为“Resolved”时自动分配测试人员
数据一致性保障
强制关联：测试Bug必须绑定影响版本和修复版本，否则无法提交
案例参考：有赞零售通过“1个项目+3看板”（需求看板、项目看板、Bug看板）实现需求全链路追踪，需求从提出到上线平均周期缩短40%。
JIRA的本质是通过结构化数据模型（问题类型→工作流→字段）和灵活扩展（插件+API）支撑复杂协作。其成功关键不在于工具本身，而在于如何将业务逻辑（如需求拆解规则、交付标准）精准映射到系统逻辑中。
2.2 产品分析
2.2.1 防火墙
防火墙的核心特性
特性 |
技术内涵 |
实现价值 |
|---|---|---|
访问控制 |
基于五元组（源/目的IP、端口、协议）的ACL策略 |
实现最小权限原则，阻断非法访问 |
状态检测 |
维护TCP/UDP会话状态表（SYN→ESTABLISHED→FIN） |
防御无状态攻击（如SYN Flood） |
深度包检测 |
解析应用层协议（HTTP/FTP/DNS） |
识别伪装流量（如80端口的木马） |
VPN集成 |
IPsec/IKEv2协议支持 |
构建加密隧道，保障远程接入安全 |
威胁防护 |
集成IDS/IPS签名库（如Snort规则集） |
实时阻断已知攻击（SQL注入、XSS） |
高可用性 |
VRRP/HSRP协议实现双机热备 |
保障业务连续性（故障切换<1秒） |
系统组成
1. 硬件架构
graph TB
A[网络接口] --> B[网络处理器NP]
B --> C[安全加速引擎]
C --> D[加密芯片]
D --> E[CPU]
E --> F[内存]
F --> G[存储]网络处理器（NP）：硬件级包转发（ASIC芯片），吞吐量可达Tbps级
安全加速引擎：卸载加解密计算（如AES-NI指令集）
加密芯片：提供国密SM4/SM2硬件加速
2. 软件架构
层级 |
组件 |
功能 |
|---|---|---|
数据平面 |
DPDK/XDP快速路径 |
线速包处理（绕过内核协议栈） |
控制平面 |
路由引擎/策略管理器 |
生成路由表、策略下发 |
管理平面 |
Web UI/API/SSH |
配置管理、日志审计 |
安全服务层 |
Suricata/ClamAV集成 |
深度威胁检测 |
核心密码学方法
场景 |
密码学方法 |
算法实现 |
作用 |
|---|---|---|---|
VPN加密 |
IPsec ESP隧道模式 |
AES-256-GCM + SHA-384 |
保障数据传输机密性与完整性 |
管理通道加密 |
TLS 1.3 |
ECDHE-ECDSA-AES128-GCM |
防止配置被窃取 |
身份认证 |
数字证书 + 双因子认证 |
X.509证书 + RADIUS/TACACS+ |
管理员操作可信验证 |
日志完整性 |
HMAC签名 |
HMAC-SHA256 |
防篡改审计记录 |
网络工程中的核心作用
1. 网络拓扑定位
graph LR
Internet --> FW[防火墙]
FW --> DMZ[DMZ区]
FW --> LAN[内部网络]
LAN --> DB[数据库服务器]安全域划分：防火墙作为信任边界，隔离Untrust（外网）、DMZ（公共服务）、Trust（内网）区域
攻击面收敛：外部攻击必须穿透防火墙才能触及内网资产
2. 核心价值
访问控制中枢：实施企业级安全策略（如禁止研发部访问社交媒体）
NAT网关：解决IPv4短缺问题，隐藏内网拓扑（SNAT/DNAT）
安全审计基点：记录所有穿越流量，支持事后溯源
底层规则体系
1. 规则处理逻辑
def process_packet(packet):
# 1. 匹配连接跟踪状态
if packet in connection_tracker:
return "ALLOW" # 状态检测放行已建立连接
# 2. 匹配ACL规则
for rule in acl_rules:
if match_rule(packet, rule):
if rule.action == "DENY":
log_block(packet) # 记录阻断日志
return "DROP"
else:
create_connection_entry(packet) # 创建会话跟踪
return "ALLOW"
# 3. 默认策略
return default_policy # 通常为DENY2. 规则设计原则
最小特权：默认拒绝所有（
DENY ANY ANY）规则优化：高频规则前置（如将
ALLOW TCP 443置于顶部）原子性：单条规则仅定义一种行为（避免
ALLOW+LOG组合）
前验条件与后验条件
1. 前验条件（部署依赖）
条件类型 |
具体内容 |
必要性 |
|---|---|---|
网络拓扑 |
明确安全域划分（如DMZ区需映射公网IP） |
错误划分将导致策略失效 |
流量特征 |
业务端口清单（如Web需开放80/443） |
避免过度开放端口 |
性能基线 |
预估吞吐量（如1Gbps）和并发连接数（如50万） |
防止设备过载崩溃 |
密码基础设施 |
预置CA证书、VPN预共享密钥 |
加密通信的基础 |
2. 后验条件（验证指标）
验证维度 |
检测方法 |
达标标准 |
|---|---|---|
策略有效性 |
渗透测试（如Nmap端口扫描） |
非授权端口100%关闭 |
性能容量 |
压测工具（如iperf3模拟大流量） |
吞吐量≥承诺值90% |
故障切换 |
主备切换测试 |
业务中断<1秒 |
日志完整性 |
校验审计日志HMAC签名 |
签名验证100%通过 |
总结：防火墙的不可替代性
信任边界守卫者：
唯一可实施“默认拒绝”策略的网络设备
提供网络层访问控制的终极控制点
纵深防御基石：
与WAF、IDS形成协同防御（防火墙阻断IP，WAF拦截Payload）
VPN功能构建安全远程接入通道
演进方向：
云化：SASE架构整合防火墙与SD-WAN
智能化：AI驱动动态策略生成（如自动封禁攻击源）
融合化：防火墙即代码（IaC）集成DevSecOps流水线
关键认知：防火墙不是“万能盾牌”，需与其他安全组件（如终端EDR、日志SIEM）协同构建纵深防御体系。其核心价值在于在网络边界实施强制访问控制，这是任何应用层安全措施无法替代的基础功能。
防火墙硬件组成架构
1. 核心硬件模块
graph TD
A[网络接口] --> B[网络处理器]
B --> C[安全引擎]
C --> D[加密加速卡]
D --> E[管理控制单元]模块 |
核心组件 |
功能说明 |
|---|---|---|
网络接口 |
10G SFP+/25G QSFP28光模块 + RJ45电口 |
多速率自适应（1G-100G），支持Bypass功能（故障直通） |
网络处理器 |
NPU（如Broadcom Tomahawk/英特尔至强D） |
线速包处理（100Gbps+），硬件级ACL匹配 |
安全引擎 |
FPGA/Xilinx Virtex UltraScale+ |
深度包检测（DPI）、威胁特征匹配 |
加密加速卡 |
国密SM4/SM9芯片（如江南天安） |
TLS/IPSec硬件加速（性能提升10倍） |
管理控制单元 |
ARM Cortex-A72 + EMMC存储 |
运行防火墙OS（如pfSense/商用系统），配置策略存储 |
电子电路设计方法与原理
1. 关键电路设计
电路模块 |
设计方法 |
工业标准 |
|---|---|---|
电源电路 |
双路冗余供电（12V+48V PoE）+ TI TPS54620稳压 |
EN 60950-1安规认证 |
信号完整性 |
差分线阻抗控制（100Ω±10%）+ DDR4 Fly-by拓扑 |
IEEE 802.3bj 100GBASE-KR4 |
时钟电路 |
低相噪晶振（≤100fs） + 锁相环同步 |
JESD204B同步接口 |
热设计 |
导热硅胶+铜质散热鳍片（≤0.2℃/W热阻） |
IEC 60529 IP40防护 |
2. 高可靠性设计原理
冗余机制：
电源：N+1冗余（主备自动切换≤10ms）
存储：RAID 1镜像（防止固件损坏）
抗干扰设计：
电磁屏蔽：金属外壳+三防漆（符合GB/T 17626电磁兼容）
静电防护：TVS管（15kV ESD防护）
核心设计原理与工作逻辑
1. 包处理五阶流水线
sequenceDiagram
收包引擎->>包头解析： 拆解MAC/IPv4/TCP头部
包头解析->>策略匹配： 硬件ACL匹配（每秒百万条）
策略匹配->>安全引擎： DPI检测（正则表达式加速）
安全引擎->>加密卡： 需加密流量硬件加速
加密卡->>发包引擎： QoS整形后输出2. 零信任架构实现原理
微隔离控制：
通过FPGA实现动态策略下发，基于智能网卡标识（如SRIOV VF）实时隔离租户流量。加密链路验证：
国密芯片完成SM9标识认证，替代传统证书体系（降低50%握手延迟）。
硬件级优化技术
1. 性能加速方案
技术 |
实现方式 |
性能增益 |
|---|---|---|
流表卸载 |
NPU硬编码OpenFlow流表 |
转发延迟↓至1μs |
正则表达式加速 |
FPGA预编译Snort规则为硬件逻辑 |
DPI吞吐↑400% |
内存优化 |
HBM2高带宽内存（307GB/s）取代DDR4 |
并发会话数↑至千万级 |
2. 节能设计
动态功耗调节：
按流量负载自动调节NPU频率（空闲时功耗≤35W，满载≤250W）。零风扇架构：
液态金属导热+热管均温（工作温度-40℃~85℃）。
设计陷阱与规避策略
设计风险 |
规避方案 |
案例参考 |
|---|---|---|
单点故障 |
关键模块（电源/存储）热插拔冗余 |
某金融防火墙断电导致断网 |
信号串扰 |
高速信号线3W间距规则+地线隔离 |
早期版本误码率＞10⁻¹² |
散热失效 |
CFD流体仿真验证散热风道 |
某厂商高温降频丢包 |
供应链断供 |
国产化替代方案（飞腾CPU+紫光DDR4） |
2023年某美系芯片禁运事件 |
防火墙设计实例
电路设计：
采用6层盲埋孔PCB，20μm金层抗氧化；电源模块通过MIL-STD-704F航空供电标准。安全加固：
物理自毁机制（非法拆机触发NAND闪存销磁）；符合国密二级认证。测试标准：
高低温循环（-55℃~125℃, 200次）
振动试验（20G加速度, 3轴向）
设计原则总结
性能三角平衡：吞吐量 × 延迟 × 可靠性不可兼得，需按场景取舍（如金融系统优先低延迟，军工优先可靠性）；
国产化纵深：从NPU（中科芯创）、加密卡（江南天安）到固件（麒麟OS）全栈替代；
失效无害原则：Bypass功能是底线（断电/死机时流量直通）；
可演进架构：模块化设计支持未来升级（如预留PCIe 5.0接口支持800Gbps）。
📌动清单：
步骤1：选用FPGA实现可编程安全流水线；
步骤2：电源电路遵循VITA 62.0标准（冗余+防雷击）；
步骤3：通过Ansys HFSS仿真验证100G信号完整性。
2.1.1.1 功能模块
2.1.1.1.1 P2P阻断
对P2P流量的阻断主要依靠DPI（深度包检测）引擎和应用控制策略。
P2P阻断的核心实现逻辑
1. DPI协议识别原理
通过特征码匹配 + 行为分析识别P2P流量：
特征码库：预置常见P2P协议指纹（如BitTorrent的
0x13BitTorrent头、eMule的0xe3标识），当流量头部匹配特征码时触发拦截。行为分析：
检测动态端口（如5000-60000范围内频繁连接不同IP）；
识别对称传输模式（上传/下载流量比例接近1:1）。
2. 策略执行流程图
graph TD
A[流量进入防火墙] --> B{DPI检测}
B -->|匹配P2P特征| C[生成动态应用“P2P-Download”]
B -->|未匹配| D[放行]
C --> E[调用应用控制策略]
E -->|动作=阻断| F[丢弃数据包]
E -->|动作=限速| G[限流至设定带宽]P2P阻断核心逻辑图
graph TD
A[流量入口] --> B{深度包检测 DPI}
B -->|特征匹配| C[协议识别]
B -->|加密流量| D[行为分析]
C --> E[策略执行]
D --> F[连接图分析]
F --> G[异常评分]
G --> E
E -->|阻断| H[丢弃数据包]
E -->|限速| I[令牌桶限流]关键技术实现（C/Python伪代码）
1. 特征码匹配引擎（核心算法）
// DPI特征码结构体
struct dpi_signature {
char* protocol_name; // 协议名称，如"BitTorrent"
uint8_t pattern[32]; // 协议特征码
uint8_t mask[32]; // 掩码（处理通配符）
uint16_t offset; // 特征码在包中的偏移量
};
// P2P协议特征库示例
struct dpi_signature p2p_db[] = {
{"BitTorrent", {0x13, 'B', 'i', 't', 'T', 'o', 'r', 'r'},
{0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF}, 5},
{"eMule", {0xe3, 0x91, 0x00, 0x00},
{0xFF,0xFF,0x00,0x00}, 0}
};
// 检测函数
bool detect_p2p(uint8_t *packet) {
for (int i = 0; i < DB_SIZE; i++) {
if (memcmp(packet + p2p_db[i].offset,
p2p_db[i].pattern,
p2p_db[i].mask,
SIG_LEN) == 0) {
return true;
}
}
return false;
}2. 行为分析算法（连接图分析）
# P2P节点行为特征
class P2PBehaviorAnalyzer:
def __init__(self):
self.connection_map = defaultdict(list) # IP: [(dst_ip, port, bytes)]
def update_connection(self, src_ip, dst_ip, port, size):
self.connection_map[src_ip].append((dst_ip, port, size))
def check_p2p_behavior(self, ip):
connections = self.connection_map[ip]
# 规则1: 检查多IP、多端口并行连接
if len(set([dst for dst,_,_ in connections])) > 15:
return True
# 规则2: 检查对称流量比例 (上传/下载≈1)
up = sum(size for _,_,size in connections if port > 1024)
down = get_download_size(ip) # 从反向流获取下载量
if 0.8 < (up/(down+1e-5)) < 1.2:
return True
return False3. 动态策略执行模块
// 基于DPDK的高性能阻断
void p2p_block(struct rte_mbuf *packet) {
if (detect_p2p(packet) || behavior_check(get_src_ip(packet))) {
rte_pktmbuf_free(packet); // 直接丢弃包
} else {
forward_packet(packet); // 正常转发
}
}
// 令牌桶限流（针对加密P2P）
void token_bucket_limiter(struct flow *flow) {
uint64_t now = get_ns();
uint64_t tokens = min(flow->tokens + (now - flow->last_update) * RATE, MAX_TOKENS);
flow->last_update = now;
if (tokens >= PACKET_COST) {
flow->tokens = tokens - PACKET_COST;
forward_packet(flow->packet);
} else {
drop_packet(flow->packet);
}
}关键优化技术
1. 对抗规避的增强算法
绕过手段 |
应对算法 |
代码实现要点 |
|---|---|---|
端口随机化 |
连接熵检测 |
计算目标IP的香农熵值，高于7.0则阻断 |
TLS加密 |
JA3指纹分析 |
提取ClientHello特征（如SSL版本、密码套件） |
协议混淆 |
包长度序列分析 |
匹配BitTorrent的特定包长度序列模式 |
2. 性能优化方案
- 硬件加速：
# eBPF加载到网卡NIC（XDP层处理） clang -O2 -target bpf -c p2p_block.c -o p2p_block.elf ip link set dev eth0 xdp obj p2p_block.elf 并行处理：
使用DPDK多线程架构，每个CPU核心处理独立流表
完整阻断系统架构（基于Linux Netfilter）
// Netfilter钩子函数示例
static unsigned int block_p2p_hook(void *priv, struct sk_buff *skb, const struct nf_hook_state *state) {
struct iphdr *ip_header = ip_hdr(skb);
// 1. 执行深度包检测
if (dpi_detect_p2p(skb->data)) {
return NF_DROP; // 阻断
}
// 2. 连接追踪分析
struct flow flow = extract_flow(skb);
if (flow.con_num > MAX_CONNS && flow.is_encrypted) {
token_bucket_limiter(&flow); // 限速处理
}
return NF_ACCEPT;
}
// 注册钩子
static struct nf_hook_ops block_p2p_ops = {
.hook = block_p2p_hook,
.pf = NFPROTO_IPV4,
.hooknum = NF_INET_PRE_ROUTING, // 最早处理点
.priority = NF_IP_PRI_FIRST, // 最高优先级
};测试验证方法
1. 效果验证工具
# 1. 生成P2P测试流量 (使用Python构造)
python3 -c "import socket; s=socket.socket(); s.connect(('tracker',6881)); s.send(b'\x13BitTorrent')"
# 2. 监控阻断结果
tcpdump -i eth0 'host tracker' # 应无数据包
tc -s qdisc show dev eth0 # 查看限流统计2. 性能压测指标
吞吐量：在100Gbps流量中，误识别率<0.01%时吞吐损失≤5%
延时：64字节小包处理延迟≤20μs（XDP模式）
P2P阻断系统的核心是特征识别+行为分析双引擎
特征层：用高效匹配算法识别协议指纹（BitTorrent/eMule等）
行为层：通过连接图分析检测加密/变异P2P
执行层：结合硬件加速（DPDK/XDP）实现高性能处理
配置步骤（Web界面 + CLI示例）
1. Web界面配置
创建应用识别策略
路径：
安全策略 → 应用控制 → 应用识别规则添加规则：
名称：
Block-P2P应用类型：选择 P2P下载（内置子类：BitTorrent/迅雷/eMule）
https://example.com/ucg-p2p-app-select.png （示意图）
设置阻断动作
路径：
安全策略 → 应用控制 → 策略控制添加策略：
源区域：
any目的区域：
any应用：
Block-P2P动作：阻断
生效时间：
全天
2. CLI命令行配置
# 创建P2P应用识别规则
sec-policy
application name Block-P2P type p2p # 调用内置P2P分类
category sub-category p2p-download # 精确到下载子类
# 创建安全策略阻断P2P
policy interzone trust untrust
action deny # 拒绝动作
application application Block-P2P # 关联应用规则
time-range always # 永久生效
exit进阶：自定义P2P协议阻断
当预置规则无法识别新型P2P时，需自定义协议特征码：
1. 抓取协议特征
使用Wireshark捕获新型P2P流量，提取固定特征（如TCP载荷中的关键字
Xunlei或特定16进制码0xA0B0）。
2. 创建自定义协议
# 创建自定义协议“New-P2P”
application customize name New-P2P
category p2p
signature 1 protocol tcp # TCP层特征
pattern hex "A0 B0 ? ? 43 6C 69 65" # 支持通配符?
exit3. 加入阻断策略
policy interzone trust untrust
action deny
application application New-P2P # 应用自定义协议规则
exit避坑指南：应对P2P规避技术
P2P绕过手段 |
应对方案 |
|---|---|
端口随机化 |
启用端口无关检测（基于行为而非端口号） |
TLS加密传输 |
启用SSL解密（需导入CA证书解密流量） |
伪装为HTTP流量 |
通过协议行为分析识别异常HTTP并发连接数 |
分布式节点（DHT） |
阻断已知Tracker域名（如tracker.xxx.com） |
重要限制：
对完全加密且无固定特征的P2P（如BitTorrent over VPN），需结合流量配额管理（如单IP限速100Kbps）。
效果验证命令
# 查看P2P阻断统计
display firewall session table service application Block-P2P # 显示被阻断会话
display application statistics policy name Block-P2P # 输出命中次数结论
防火墙通过 DPI特征码匹配 + 行为建模双引擎 实现P2P精准识别，并支持自定义规则扩展。实际部署需结合 SSL解密 和 动态行为分析 应对新型P2P加密流量。需定期更新特征库，以对抗持续演进的点对点技术。
2.2.2 IPS
2.2.2.1 简述
IPS（入侵防御系统）作为网络安全纵深防御体系的核心组件，通过实时分析网络流量并主动阻断攻击，弥补了防火墙和IDS的不足。
IPS的主要特性
嵌入式运行（Inline Deployment）
部署在关键路径上，所有流量必须经过IPS设备，实现实时检测和阻断。
优势：毫秒级响应，攻击在到达目标前被拦截。
深度分析与控制
协议解析：重组IP分片和TCP流，深入解析HTTP/DNS等应用层协议。
行为分析：结合签名匹配（已知攻击）与异常检测（零日攻击），例如通过机器学习识别流量异常模式。
动态特征库
依赖定期更新的攻击特征库（如CVE漏洞签名），支持自动推送更新。
示例：SQL注入特征
SELECT * FROM users WHERE 1=1触发阻断。
高性能处理
硬件加速（如FPGA处理加密流量）、流量优化技术（如连接限制），确保吞吐量＞10Gbps时延迟＜5ms。
系统组成
graph LR
A[嗅探器] -->|捕获流量| B[检测引擎]
B -->|签名匹配| C[规则库]
B -->|行为分析| D[AI模型]
B -->|协议解析| E[应用解码器]
C & D & E --> F[策略执行组件]
F -->|阻断/告警| G[网络接口]
F -->|日志记录| H[日志系统]
I[控制台] -->|策略配置| F检测引擎
签名匹配：比对预定义攻击模式（如缓冲区溢出代码特征）。
异常检测：基线建模（如端口扫描频率阈值＞100次/秒）。
策略执行组件
动作包括：丢弃数据包、重置连接、动态更新防火墙规则。
日志与审计
记录攻击源IP、目标端口、攻击类型（如CVE编号），支持SIEM集成。
核心密码学方法
深度包检测（DPI）中的密码技术
协议解密：TLS/SSL解密（需预置证书）以检查HTTPS流量内容。
哈希校验：SHA-256验证数据完整性，防止流量篡改。
认证与加密
设备管理：TLS 1.3加密管理通道（ECDHE-ECDSA-AES256-GCM）。
日志签名：HMAC-SHA256确保审计日志防篡改。
网络工程中的核心作用
1. 防御层级定位
graph TB
Internet --> Firewall --> IPS --> Internal_Network
IPS -->|阻断应用层攻击| Web_Server
Firewall -->|过滤网络层攻击| IPS防火墙之后：过滤已绕过防火墙的深层攻击（如应用层注入）。
关键资产前：部署在数据库/Web服务器入口，作为最后一道主动防线。
2. 协同防御
与WAF互补：
威胁类型
IPS
WAF
SQL注入
基于流量特征阻断
解析HTTP参数拦截
DDoS
过滤SYN Flood
不处理
底层规则体系
规则处理逻辑
def process_packet(packet):
if packet in whitelist:
return ALLOW
if signature_match(packet, attack_db):
log_event(packet)
return BLOCK # 签名匹配阻断
if anomaly_detect(packet) > threshold:
log_event(packet)
return BLOCK # 异常行为阻断
return ALLOW # 默认放行规则类型
黑名单规则：明确攻击特征（如恶意IP库）。
白名单规则：信任业务IP段（如内部服务器）。
异常策略：偏离基线即阻断（如突发高频ICMP请求）。
前验条件（部署依赖）
条件类型 |
具体内容 |
必要性 |
|---|---|---|
网络拓扑 |
关键路径部署（如WAN入口或核心交换机镜像端口） |
确保全流量覆盖 |
性能基线 |
预估峰值流量（如1Gbps）和并发连接数（50万） |
防止设备过载瘫痪 |
加密策略 |
HTTPS解密证书预置、密钥管理方案 |
实现加密流量深度检测 |
特征库版本 |
支持自动更新且兼容当前协议（如HTTP/2） |
保障新型攻击识别能力 |
后验条件（验证指标）
验证维度 |
检测方法 |
达标标准 |
|---|---|---|
误报率 |
模拟正常业务流量（如电商支付流程） |
误阻断率＜0.1% |
漏报率 |
渗透测试（Metasploit模拟攻击） |
已知攻击漏检率＜1% |
性能损耗 |
iPerf压测（满负载流量） |
延迟增加＜3ms，吞吐量下降＜5% |
故障切换 |
主备切换测试 |
业务中断时间＜1秒 |
IPS的核心价值在于主动防御能力，通过深度包解析和实时阻断，解决防火墙“只防端口不防内容”、IDS“只告警不拦截”的缺陷。其成功部署依赖精准的流量路径规划、性能容量评估及加密策略配置，并通过持续优化规则库降低误报率。未来IPS将向AI驱动动态策略（自动学习业务流量基线）和云原生集成（容器化IPS模块）演进。
2.2.3 XDR
2.2.3.1 简述
XDR（扩展检测与响应）是一种融合多源安全数据、利用AI与自动化技术实现威胁深度检测与协同响应的新一代安全平台。
主要特性
跨域数据整合
整合端点（EDR）、网络（NDR）、云环境（CWPP）、邮件等多源安全数据，打破数据孤岛，提供全局攻击链可见性。
AI驱动的威胁分析
通过机器学习、行为分析（UEBA）关联低级别告警，精准识别高级持续威胁（APT），降低90%误报率。
自动化响应与编排
预置响应剧本（Playbook），自动执行阻断、隔离设备、终止恶意进程等操作，缩短响应时间至分钟级。
统一管理界面
集中展示安全态势、攻击路径、风险评分，支持一键溯源与策略调整。
系统组成
1. 前端组件（数据采集层）
组件类型 |
功能 |
示例 |
|---|---|---|
端点传感器 |
收集进程行为、文件操作等终端数据 |
CrowdStrike EDR、VMware Carbon Black |
网络传感器 |
解析流量协议（HTTP/DNS）、检测异常连接 |
Suricata NIDS、Darktrace NDR |
云安全代理 |
监控云工作负载、API调用与配置变更 |
Microsoft Defender for Cloud |
威胁情报接口 |
集成外部情报（如MITRE ATT&CK框架） |
AlienVault OTX、IBM X-Force |
2. 后端平台（分析与响应层）
数据引擎：
清洗、标准化多源数据（STIX/TAXII格式），支持PB级存储（如Elasticsearch）。分析引擎：
使用图计算关联事件（如“异常登录 → 数据外传”），结合AI生成攻击链视图。响应编排：
联动防火墙、SIEM、SOAR工具执行自动化剧本（如隔离感染主机+阻断C2服务器IP）。可视化控制台：
动态展示威胁热力图、资产风险评分、处置进度看板。
核心密码学方法
数据传输加密
管理通道使用TLS 1.3（ECDHE-ECDSA-AES256-GCM），保障控制指令与日志传输安全。
数据完整性校验
审计日志通过HMAC-SHA256签名防篡改，支持司法取证合规性。
身份认证
基于X.509证书的双因子认证（RADIUS/TACACS+），确保管理员操作可信。
密钥管理
集成硬件安全模块（HSM）保护数据加密密钥（DEK）与密钥加密密钥（KEK）。
网络工程中的核心作用与方法
1. 作用定位
graph TB
A[传统单点防御] -->|数据孤岛| B[防火墙/IDS/EDR]
C[XDR平台] -->|聚合分析| D[端点+网络+云数据]
D --> E[AI关联攻击链]
E --> F[自动化跨设备响应]协同防御中枢：联动防火墙阻断IP、EDR隔离终端、云WAF更新策略，实现闭环处置。
攻击面收敛：通过全网行为基线建模，识别偏离行为（如内部账号异常数据上传）。
2. 实施方法
数据层：部署采集器镜像核心交换机流量，代理接入云API日志。
分析层：配置ATT&CK映射规则，例如：
规则ID 105：检测PsExec异常执行 + 后续横向移动。响应层：编排剧本自动遏制威胁，如：
恶意邮件触发 → 隔离发件账号 + 扫描终端附件。
为什么需要XDR？
解决传统安全缺陷
数据孤岛：SIEM仅聚合日志，无法理解EDR/NDR告警上下文。
响应滞后：手动调查APT攻击平均需7天，XDR压缩至小时级。
应对新型威胁
高级攻击组合利用0day漏洞、钓鱼邮件、横向移动，单点防御易被绕过。
降本增效
统一平台减少40%运维成本，提升SOC分析师效率3倍。
底层规则体系
- 规则处理逻辑
def process_alert(alert): if alert in threat_intel_db: # 情报匹配 return "CRITICAL" if anomaly_score(alert) > threshold: # 行为异常检测 trigger_playbook("contain_host") elif correlation_check(alert, related_logs): # 攻击链关联 prioritize_event(alert, level="HIGH") 策略设计原则
默认拒绝：未明确信任的跨域行为一律告警。
最小特权：响应动作仅开放必要权限（如只读API）。
持续优化：基于反馈动态调整AI模型阈值。
前验条件与后验条件
1. 前验条件（部署依赖）
条件类型 |
具体内容 |
必要性 |
|---|---|---|
网络架构 |
核心交换机需支持端口镜像（SPAN）或分光采集 |
确保全流量覆盖 |
数据接口 |
预置API连接器支持主流云平台（AWS/Azure）、EDR工具 |
实现多源数据接入 |
性能容量 |
评估峰值数据处理能力（如≥10万EPS），存储周期≥180天 |
防止分析滞后或数据溢出 |
合规策略 |
预定义GDPR/HIPAA合规剧本（如自动脱敏PII数据） |
满足审计要求 |
2. 后验条件（验证指标）
指标类别 |
检测方法 |
达标标准 |
|---|---|---|
检测有效性 |
渗透测试（模拟APT攻击） |
漏报率≤1%，误报率≤5% |
响应时效 |
测量MTTD（平均检测时间）与MTTR（平均响应时间） |
MTTD＜1min，MTTR＜5min |
系统稳定性 |
压测平台吞吐量（模拟10Gbps流量冲击） |
延迟＜100ms，宕机率＜0.1% |
合规性 |
审计日志完整性校验 |
HMAC验证100%通过 |
总结
XDR的核心价值在于用全局视角替代单点防御，通过“采集-分析-响应”闭环解决安全运营的三大痛点：碎片化数据、低效人工处置、不可见攻击链。其成功依赖两大基石：
技术整合：统一数据标准（STIX/TAXII）打破孤岛，AI关联提升检测精度；
流程重构：自动化剧本取代手动响应，MTTR缩短90%。
选型建议：大型企业优先选择云原生XDR（如Microsoft Defender）支持混合架构；监管严格行业需验证合规剧本与日志审计能力。未来演进聚焦零信任集成与威胁预测，实现从“被动响应”到“主动免疫”的跨越。
2.2.4 EDR
2.2.4.1 简述
EDR类型与特性矩阵
类型 |
核心特性 |
适用场景 |
技术代表 |
|---|---|---|---|
主机型EDR |
• 轻量级终端代理(Agent) |
企业办公终端、服务器 |
安恒明御EDR |
云原生EDR |
• SaaS化服务架构 |
公有云/混合云环境 |
CrowdStrike Falcon |
混合型EDR |
• 本地控制台+云端情报联动 |
分布式分支机构 |
山石网科OpenXDR |
轻量级EDR |
• 低资源占用（<50MB内存） |
工业控制系统、物联网边缘节点 |
鸿泉物联EDR |
| 特性 | 主机型EDR | 云原生能力 |
|---|---|---|
| 部署方式 | 终端安装Agent | 云端SaaS服务+本地Agent协同 |
| 管理平台 | 本地控制台（SecCenter CASP-ESM） | 云安全管理平台（SecCloud OMP） |
| 威胁响应 | 本地进程终止、文件隔离 | 云端自动化剧本（SOAR集成） |
| 适用场景 | 企业内网终端、离线环境 | 分布式分支机构、混合云环境 |
系统组成与技术架构
核心组件
数据采集层
终端Agent：采集进程树、文件操作、注册表变更、网络连接等200+类数据，支持Windows/Linux/国产OS（如统信UOS）。
传输协议：TLS 1.3加密通道，国密SM4算法（国产化场景）。
分析引擎层
威胁检测引擎：
签名匹配（覆盖98%已知恶意软件）
行为分析（200+正常行为基线模型）
机器学习（LSTM时序分析，APT检测准确率>92%）。
ATT&CK映射：关联MITRE ATT&CK框架的14个战术阶段，支持188种攻击技术识别。
响应决策层
自动化响应：进程终止、设备隔离、漏洞修复（集成2000+修复脚本）。
协同联动：通过API与SOAR平台集成，执行预置剧本（如勒索软件自动取证）。
核心密码学方法组成
功能 |
密码技术 |
实现原理 |
标准合规 |
|---|---|---|---|
数据传输加密 |
TLS 1.3 + 国密SM4 |
端到端加密通信，防中间人窃听 |
等保2.0/GDPR |
文件存储加密 |
AES-256-XTS |
每个终端独立密钥，硬件级加密 |
FIPS 197 |
日志完整性 |
SHA-3 + Ed25519签名 |
防篡改审计日志 |
RFC 8032 |
内存保护 |
内存哈希快照（SHA-384） |
定期校验运行时内存完整性 |
NIST SP 800-185 |
在网络工程中的核心作用
为什么需要EDR？
防御深度进化
传统防火墙/IDS仅能防御已知威胁（漏报率>30%），而EDR通过行为分析可拦截零日攻击（检出率>90%）。
解决加密威胁：TLS解密代理分析加密流量，识别C2通信（如Cobalt Strike）。
全生命周期覆盖
预测 → 防护 → 检测 → 响应 → 修复 → 溯源攻击前：资产发现与漏洞扫描（收敛攻击面）。
攻击中：实时阻断勒索软件加密行为（诱饵文件触发隔离）。
攻击后：进程关联图谱还原攻击链，支持司法取证。
底层运行规则示例
def edr_workflow(event):
if event.type == "ProcessCreate": # 监控进程创建
if entropy(event.file) > 7.5: # 文件熵值检测（加密勒索特征）
sandbox_analysis(event) # 动态沙箱分析
if match_attck_tactic(event, "T1055"): # 匹配ATT&CK进程注入战术
kill_process(event.pid) # 终止恶意进程
generate_ioc_report() # 生成威胁情报规则前验条件与后验条件
部署前验条件（必备前提）
类别 |
必要条件 |
验证方法 |
|---|---|---|
硬件与OS |
CPU支持VT-x/AMD-V硬件虚拟化 |
CPU-Z检测/VT-x状态检查 |
网络架构 |
防火墙开放TCP/443（TLS） |
端口扫描+流量镜像测试 |
策略规划 |
RBAC权限模型定义 |
策略评审会议+模拟演练 |
证书体系 |
PKI根CA部署 |
OpenSSL证书链验证 |
运行后验条件（效能验证）
指标 |
达标阈值 |
监控工具 |
|---|---|---|
检出率 |
零日威胁>90% |
第三方样本库测试（如APT32） |
响应时效 |
威胁判定→全网阻断<15秒 |
秒级计时测试 |
资源开销 |
CPU<70%/实例 |
Prometheus监控 |
误报率 |
<0.1%（企业应用场景） |
白名单应用验证 |
关键决策树模型
演进趋势
AI深度赋能
图神经网络（GNN）预测攻击链路，提前阻断横向移动。
联邦学习应用
跨企业威胁情报共享，保护数据隐私（如安恒EDR 3.0）。
量子安全融合
集成CRYSTALS-Kyber后量子算法，防御未来算力攻击。
总结：EDR不可替代性公式
部署铁律：
当存在以下任一场景时必须部署EDR：
① 终端涉及客户隐私数据（GDPR/HIPAA合规）
② 存在APT攻击风险（如金融/政府机构）
③ 需满足等保2.0三级以上要求
2.2.5 网络流量分析系统
2.2.5.1 简述
一、网络流量分析系统（NTA）的类型
1. 按部署模式分类
类型 |
核心特性 |
适用场景 |
代表产品 |
|---|---|---|---|
硬件探针型 |
专用设备（FPGA加速），吞吐量＞100Gbps，纳秒级延迟 |
金融核心网、运营商骨干网 |
Gigamon、Keysight |
软件采集器 |
部署于x86服务器，支持虚拟化/容器环境，成本低 |
企业园区网、云环境 |
ntopng、Zeek |
云原生SaaS |
按需订阅，自动扩展存储与分析能力，集成威胁情报 |
多云混合架构、远程办公 |
Corelight Cloud、Vectra AI |
混合架构 |
硬件探针+软件分析，兼顾性能与灵活性 |
大型企业、关基设施 |
ExtraHop Reveal(x) |
2. 按分析深度分类
元数据型：NetFlow/sFlow/IPFIX协议，采集五元组+包大小/时间，资源消耗低（1%带宽）。
全包捕获型：存储原始流量（PCAP），支持深度取证，存储成本高（10TB/天）。
行为分析型：基于机器学习建模流量基线，检测偏离行为（如内网横向扩散）。
二、性能指标与场景要求
指标 |
金融交易系统 |
工业控制网络 |
云计算环境 |
|---|---|---|---|
吞吐量 |
≥40Gbps（低延迟） |
≥1Gbps（确定性延迟） |
弹性扩展（按需付费） |
处理延迟 |
＜100μs |
＜10ms |
＜50ms |
存储周期 |
180天+（合规审计） |
30天（操作日志） |
90天（成本优化） |
协议支持 |
TCP/UDP/HTTP/QUIC |
Modbus/DNP3/OPC UA |
gRPC/Kafka/MQTT |
检测精度 |
漏报率＜0.1% |
误报率＜1% |
自动化响应率＞95% |
三、主要业务/技术/产品特性
1. 业务价值
威胁狩猎：通过ATT&CK框架映射攻击链（如Cobalt Strike C2流量特征）。
性能优化：定位网络拥塞点（如TCP重传率＞5%的异常链路）。
合规审计：满足等保2.0/PCI DSS日志留存要求（＞180天）。
2. 核心技术特性
深度包检测（DPI）：解析2000+应用协议（如识别Zoom视频流量）。
加密流量分析：TLS指纹识别（JA3/JA3S）、证书合法性校验。
AI行为建模：LSTM预测流量基线，偏离阈值自动告警（如DDoS早期征兆）。
3. 产品差异化特性
智能降噪：AI过滤90%无关流量（如CDN背景流量）。
攻击链可视化：图形化展示横向移动路径（如SMB暴力破解→RDP登录）。
四、系统组成
graph TB
A[流量采集层] --> B{传感器}
B -->|硬件探针| C[FPGA预处理]
B -->|软件Agent| D[DPDK/XDP加速]
C & D --> E[数据预处理]
E --> F[协议解析]
F --> G[元数据提取]
G --> H[分析引擎层]
H --> I[签名检测]
H --> J[行为分析]
H --> K[威胁情报匹配]
I & J & K --> L[决策响应]
L --> M[告警/阻断]
L --> N[日志存储]
O[管理平台] -->|策略配置| H核心模块说明
流量采集：端口镜像（SPAN）、网络分光（TAP）、eBPF内核捕获。
分析引擎：
签名检测：Yara规则匹配恶意软件特征。
行为分析：熵值计算（源IP分散度＞3.5判为扫描）。
存储系统：Elasticsearch（热数据）+ MinIO冷存储（成本优化）。
五、核心密码学方法
场景 |
密码技术 |
作用 |
实现方案 |
|---|---|---|---|
传输加密 |
TLS 1.3 + ECDHE |
管理通道防窃听 |
GnuTLS/OpenSSL |
数据脱敏 |
格式保留加密（FPE） |
匿名化日志中的PII数据 |
FF1/FF3算法 |
完整性保护 |
HMAC-SHA256 |
防篡改流量记录 |
日志签名+区块链存证 |
密钥管理 |
HSM + TPM 2.0 |
保护解密密钥 |
国密SM2/SM4 |
六、网络工程中的核心作用与方法
1. 作用定位
- 威胁检测中枢：
graph LR IDS -->|告警| NTA Firewall -->|日志| NTA NTA -->|关联分析| SIEM NTA -->|指令| Firewall[更新阻断规则]关联防火墙日志、IDS告警，还原APT攻击链（如钓鱼邮件→横向移动）。
性能优化引擎：
定位TCP窗口缩放异常、DNS响应延迟等隐形故障。
2. 关键方法
加密流量分析：
被动解密：预置服务器私钥解密TLS流量（需合规授权）。
行为指纹：JA3指纹识别恶意软件（如Emotet的固定指纹）。
东西向流量监控：
微隔离策略验证（Calico策略是否生效）。
七、为什么需要NTA？
弥补传统工具盲区
防火墙仅控制网络层，无法检测应用层攻击（如HTTP走私）。
IDS依赖签名，漏检0day攻击（如Log4j2漏洞利用初期）。
应对加密流量挑战
2023年HTTPS流量占比＞90%，传统设备无法透视。
满足合规刚性需求
等保2.0要求“网络日志留存≥6个月”。
八、底层规则体系
1. 规则处理逻辑
def analyze_flow(flow):
if flow in threat_intel_db: # 威胁情报匹配
return "CRITICAL"
if entropy(flow.src_ips) > 3.5: # 熵值检测扫描行为
trigger_alert("Port_Scan")
if flow.protocol == "TLS":
if validate_cert(flow) == False: # 证书验证
return "SUSPECT"
return "NORMAL"2. 规则类型
特征规则：匹配CVE漏洞利用特征（如
${jndi:ldap://}）。行为规则：单IP新建连接数＞1000/秒判为DDoS。
合规规则：检测未加密协议（如FTP明文传输）。
九、前验条件与后验条件
1. 前验条件（部署依赖）
条件类型 |
具体内容 |
必要性 |
|---|---|---|
流量接入 |
核心交换机支持端口镜像（SPAN）或分光器（TAP） |
确保全流量覆盖 |
解密授权 |
预置TLS服务器私钥（需法律合规审批） |
HTTPS深度检测前提 |
存储架构 |
热存储（SSD）支持实时查询，冷存储（HDD）满足PB级扩展 |
平衡性能与成本 |
协议兼容 |
支持工业协议（如Profinet）、云原生协议（如gRPC） |
混合环境适配 |
2. 后验条件（验证指标）
指标 |
检测方法 |
达标标准 |
|---|---|---|
检测有效性 |
渗透测试（模拟APT：C2通信+横向移动） |
漏报率≤1%，误报率≤5% |
取证完整性 |
校验PCAP包重组能力（如HTTP文件下载还原） |
文件还原率≥99% |
资源消耗 |
监控采集器CPU/内存占用（满负载流量） |
CPU＜30%，内存＜1GB/节点 |
合规性 |
审计日志留存周期与完整性校验 |
留存≥180天，HMAC验证100%通过 |
总结
NTA的核心价值在于透视网络流量黑盒，通过“深度解析-行为建模-智能响应”闭环解决三大痛点：
加密流量盲区：TLS解密与指纹分析打破加密屏障；
高级威胁隐匿：AI行为建模检测无签名攻击（如APT隐蔽信道）；
网络性能黑洞：定位协议级故障（如TCP零窗口）。
部署建议：
金融/运营商选择硬件探针保障性能，云环境优先SaaS方案；
关基设施需国密算法支持（SM3/SM4），并验证协议兼容性；
规避常见陷阱：流量采样导致漏检、存储不足影响取证、解密授权法律风险。
协同防御：NTA需与EDR（端点数据）、SIEM（日志聚合）联动，构建“网络-主机-日志”三位一体防御体系。
2.2.6 沙箱
2.2.6.1 简述
网络安全沙箱深度技术解析（APT防御核心）
一、沙箱类型与特性矩阵
类型 |
核心特性 |
适用场景 |
性能代价 |
|---|---|---|---|
硬件虚拟化沙箱 |
• VT-x/AMD-V硬件加速 |
高级恶意软件分析 |
资源占用高(32GB+) |
容器化沙箱 |
• Docker/K8s命名空间隔离 |
云原生环境安全检测 |
轻量化(50MB/实例) |
模拟执行沙箱 |
• QEMU动态二进制翻译 |
固件/物联网设备分析 |
极慢(十倍性能降级) |
行为拦截沙箱 |
• eBPF内核钩子监控 |
生产服务器运行时防护 |
＜5%性能损耗 |
蜜罐沙箱 |
• 高交互仿真服务(虚假AD域) |
高级威胁狩猎 |
需专用网络隔离 |

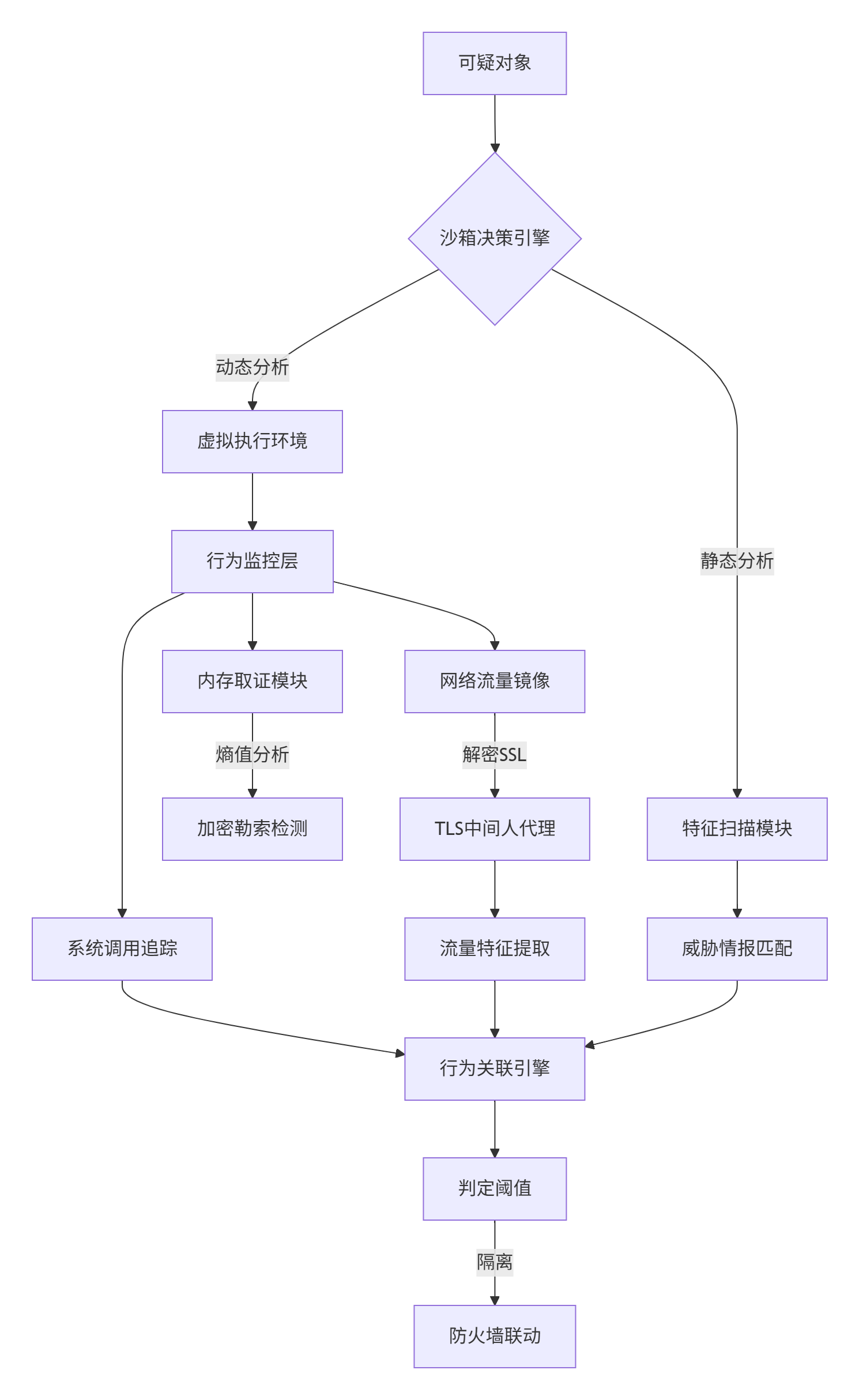

二、系统架构与技术组成
核心组件详解:
虚拟化层
硬件辅助: Intel VT-d/AMD-Vi的IOMMU隔离
内存防护: EPT/NPT嵌套分页防逃逸
行为监控层
系统调用: 通过syscall hook捕获敏感操作
API监控: Windows API调用链重建
反规避体系
时间混淆: QEMU虚拟时钟加速（避免睡眠检测）
环境感知: 伪造硬件指纹（SMBIOS/ACPI表）
密码学组件
SSL解密: 预置企业CA证书实现TLS 1.3中间人
内存加密: AES-XTS保护沙箱磁盘镜像
三、密码学方法组成
安全场景 |
密码技术 |
实现原理 |
|---|---|---|
通信解密 |
RSA 2048/TLS Proxy |
证书透明性监控+密钥托管 |
数据防护 |
AES-256-XTS沙箱磁盘加密 |
每个沙箱实例独立密钥 |
行为验证 |
SHA-3内存哈希快照 |
定期校验内存完整性 |
日志审计 |
Ed25519签名日志 |
防篡改行为记录 |
远程证明 |
TPM 2.0远程验证 |
确保沙箱运行环境可信 |
四、网络工程中的核心作用
为什么需要沙箱？
防御深度进化
传统防火墙只能防御已知威胁（特征匹配失败率＞30%）
沙箱解决0day攻击检测困境：2023年APT攻击中82%使用零日漏洞
核心价值链条
未知文件 → 沙箱动态分析 → 行为特征提取 → 自动生成防护规则 → 全网免疫工程实践突破
加密威胁分析: 解密C2通信（如Cobalt Strike的AES-128-OFB）
无文件攻击捕获: PowerShell内存注入攻击检测率提升至97%
勒索软件拦截: 文件熵值突变告警（＞7.5熵值阈值）
底层运行规则:
def analyze_sample(file):
if entropy(file) > 7.5: # 加密文件检测
sandbox_priority = HIGH
sandbox_result = run_in_vm(file, timeout=300)
if detect_malicious_behavior(sandbox_result):
generate_ioc_rules() # 自动生成YARA规则
block_across_network()五、前验条件与后验条件
部署前验条件（必备前提）
类别 |
关键技术要求 |
决策逻辑 |
|---|---|---|
硬件基础 |
CPU支持VT-x/AMD-V |
if 缺少硬件虚拟化: 降级使用模拟沙箱 |
网络架构 |
镜像端口(SPAN)或引流设备(GRE隧道) |
if 网络不可达: 无法实时阻断 |
证书体系 |
企业根CA部署完成 |
if 未部署CA: SSL解密功能失效 |
安全隔离 |
沙箱独立VLAN |
if 无隔离: 禁止高危样本分析 |
运行后验条件（效能验证）
指标 |
达标阈值 |
检测方法 |
|---|---|---|
检出率 |
零日威胁＞90% |
第三方样本库测试（如APT32模拟样本） |
误报率 |
＜0.1%（企业应用） |
生产环境白名单应用验证 |
处理时效 |
＜5分钟/样本（500MB内） |
计时全生命周期分析 |
资源开销 |
CPU＜70%/实例 |
Prometheus+Grafana监控 |
阻断效率 |
从判定到全网阻断＜15秒 |
人工触发模拟攻击测试 |
六、沙箱技术决策树
七、演进趋势与关键技术
智能决策进化
深度学习模型: LSTM处理系统调用序列（准确率＞92%）
威胁图谱: 关联ATT&CK TTPs战术标签
硬件融合
机密计算: Intel SGX加密内存区防高级逃逸
GPU加速: CUDA并行分析（提速8倍）
云原生集成
K8s安全沙箱: gVisor+Seccomp策略
Serverless检测: AWS Lambda函数行为基线
总结：沙箱核心能力模型
┌── 深度行为监控（系统调用/内存/网络）
检测三维 ──┤
└── 智能关联分析（ATT&CK映射）
┌── 虚拟化隔离（硬件辅助）
防御三维 ──┼── 环境欺骗（蜜罐诱导）
└── 实时阻断（联动防火墙）不可替代性原则：
当符合以下任一条件时，必须部署沙箱：
① 涉及未知文件检测（邮附/下载）
② 存在加密通信流量（TLS/DNS隧道）
③ 需满足等保2.0/ISO 27001高级防护要求
效能公式：
\text{安全效能} = \frac{\text{检出率}_{0day} \times \text{自动化阻断效率}}{\text{误报率} \times \text{样本处理时间}}当前顶尖商用沙箱(Fortinet/CrowdStrike)的效能值≥8.7
2.2.7 负载均衡器
2.2.7.1 简述
负载均衡器深度技术解析（网络架构核心组件）
类型与特性矩阵
类型 |
核心特性 |
适用场景 |
|---|---|---|
四层负载均衡(L4) |
• 基于IP+端口转发 |
数据库集群、实时流媒体 |
七层负载均衡(L7) |
• HTTP/HTTPS深度解析 |
Web应用、API网关、微服务架构 |
全局负载均衡(GSLB) |
• DNS智能解析 |
跨国业务、灾备系统 |
硬件负载均衡 |
• ASIC芯片加速(10M+并发) |
金融交易、核心业务系统 |
软件负载均衡 |
• Nginx/HAProxy开源方案 |
云原生环境、成本敏感型业务 |
系统组成与技术架构
flowchart TD
A[客户端] --> B{负载均衡器}
B -->|L4转发| C[后端服务器组1]
B -->|L7路由| D[后端服务器组2]
B -->|SSL卸载| E[加解密引擎]
subgraph 核心模块
B --> F[健康检查模块]
B --> G[会话保持数据库]
B --> H[流量统计引擎]
end核心组件详解：
流量分发引擎
四层：IPVS内核模块（Linux Virtual Server）
七层：Nginx Worker进程+ Lua脚本引擎
健康检查系统
主动探测：ICMP Ping/TCP SYN/HTTP GET
被动监控：连接失败率阈值（>5%自动隔离）
会话保持机制
Cookie插入：
JSESSIONID=xxxxx源地址哈希：一致性哈希算法（虚拟节点200个）
密码学引擎
TLS 1.3协议栈
ECDHE密钥交换（P-256曲线）
AES-GCM-256数据加密
密码学方法组成
功能 |
密码算法 |
实现原理 |
|---|---|---|
SSL终止 |
RSA 2048/ECC P-256 |
非对称加密建立会话密钥 |
数据加密 |
AES-GCM-256/ChaCha20-Poly1305 |
对称加密保护传输数据 |
证书验证 |
X.509v3证书链 |
OCSP在线证书状态检查 |
会话恢复 |
Session Ticket RFC 5077 |
无状态会话恢复减少RSA计算 |
量子安全 |
混合X25519+Kyber1024 |
NIST PQC后量子密码标准 |
网络工程中的核心作用
为什么需要负载均衡？
流量治理
避免单点过载：当并发连接数突破10万时自动横向扩展
加权轮询算法：根据服务器性能差异（CPU/RAM）分配权重
高可用保障
故障切换时间<3秒：通过BGP Anycast实现跨机房切换
99.999%可用性：冗余设计+自动故障剔除
安全加固
DDoS防护：SYN Flood检测阈值10K PPS
WAF集成：阻断OWASP Top 10攻击
运维优化
蓝绿部署：通过路由切换实现零停机升级
性能监控：实时统计QPS/延迟/错误率（Prometheus指标）
底层规则：
if 后端服务器健康状态 == DOWN:
流量权重 = 0
elif 请求类型 == HTTPS:
SSL卸载 → 明文转发
else:
按最小连接数策略分配前验条件与后验条件
部署前验条件（依赖条件）
类别 |
必要条件 |
决策逻辑 |
|---|---|---|
网络架构 |
• 后端服务器同网段可达 |
if 路由不可达: 触发警报 |
性能容量 |
• 最大并发连接数 > 预期峰值×2 |
if TPS不足: 需硬件加速卡 |
安全合规 |
• TLS证书已申请 |
if 无合规配置: 禁止部署 |
后端状态 |
• 至少2台健康服务器 |
if 健康节点<2: 中止服务启动 |
运行后验条件（验证标准）
指标类型 |
合格阈值 |
监控方法 |
|---|---|---|
可用性 |
99.99% (年停机<53分钟) |
Prometheus持续采样 |
吞吐性能 |
SSL TPS ≥ 10,000 (RSA2048) |
openssl s_time压力测试 |
错误率 |
HTTP 5xx错误 < 0.1% |
Nginx access_log实时分析 |
负载均衡度 |
服务器流量差异 < ±15% |
HAProxy stats接口采集 |
故障切换 |
断点恢复时间 < 3秒 |
Chaos Engineering注入故障 |
关键技术决策树
flowchart LR
A[业务需求] --> B{流量类型}
B -->|TCP/UDP| C[L4负载均衡]
B -->|HTTP/ gRPC| D[L7负载均衡]
C --> E[并发>1M?]
E -->|是| F[硬件负载均衡]
E -->|否| G[LVS+Keepalived]
D --> H[需要WAF?]
H -->|是| I[F5/Cloudflare]
H -->|否| J[Nginx Ingress]结论：负载均衡的核心价值
核心作用：
流量导演：将用户请求精准路由至最优后端
系统熔断：当错误率>5%时自动限流降级
安全屏障：TLS终端防护+攻击特征识别
硬性规则：
任何单点服务当QPS > 5000 或 并发连接 > 50000时 必须部署负载均衡 ← 可用性铁律进化方向：
智能调度：基于AI预测的弹性扩缩容（如Facebook QALM）
零信任集成：与SPIFFE/SPIRE实现身份感知路由
eBPF加速：XDP程序实现内核层流量分发（延迟降至50μs）
2.2.8 VPN网关
2.2.8.1 简述
VPN网关深度技术解析（网络通信安全核心）
一、类型与特性矩阵
类型 |
核心特性 |
典型应用场景 |
|---|---|---|
IPSec VPN |
• 网络层加密（L3） |
总部-分支机构加密通信 |
SSL VPN |
• 应用层加密（L7） |
远程办公、BYOD移动接入 |
MPLS VPN |
• 运营商级隔离 |
金融专网、跨地域企业组网 |
WireGuard |
• 现代加密协议 |
云原生环境、物联网边缘 |
Hybrid VPN |
• SD-WAN集成 |
混合云部署、关键业务备份 |
二、系统组成与技术架构
核心模块详解：
认证授权系统
多因素认证：SAML/OIDC集成
证书管理：X.509自动签发（基于SCEP协议）
密码处理引擎
硬件加速：支持AES-NI指令集/国产商密SM4
量子安全：CRYSTALS-Kyber后量子算法
隧道协议栈
IPSec：IKEv2密钥交换，ESP/AH封装
SSL/TLS：DTLS 1.3抗丢包优化
路由管理
策略路由：基于应用类型的路径选择
故障切换：毫秒级链路检测（BFD协议）
三、核心密码学组成
功能 |
密码学实现 |
技术标准 |
|---|---|---|
密钥交换 |
• ECDH（P-384曲线） |
NIST SP 800-56A |
数据加密 |
• AES-256-GCM |
FIPS 197/ISO 18033-3 |
完整性保护 |
• SHA-384 |
FIPS 180-4 |
身份认证 |
• RSA-4096 |
RFC 8017/RFC 8032 |
前向保密 |
完美前向保密（PFS）DHE/ECDHE |
RFC 8446 Section 7.4 |
四、网络工程中的核心作用
为什么需要VPN网关？
安全通信基石
数据机密性：防嗅探（即使公网传输也加密）
完整性验证：防篡改（HMAC-SHA256校验）
端点认证：防中间人攻击（双向证书认证）
网络扩展引擎
虚拟专网构建：跨公网建立私有通道
云资源整合：VPC混合云无缝连接（如AWS Direct Connect + VPN）
关键业务保障
高可用设计：双机热备（VRRP协议）
智能选路：根据链路质量动态切换
底层运行规则：
def process_packet(packet):
if packet.protocol == IPSec_ESP:
decrypt(packet) # AES-GCM解密
verify_integrity(packet) # SHA384校验
route_to_internal_network(packet)
elif packet.is_handshake:
handle_ikev2_exchange() # ECDH密钥协商五、前验条件与后验条件
部署前验条件（必备前提）
类别 |
必要条件 |
验证方法 |
|---|---|---|
网络基础 |
• 公网固定IP/域名 |
端口扫描工具 |
证书体系 |
• PKI根CA已建立 |
OpenSSL验证证书链 |
策略规划 |
• 路由规划（子网分离） |
网络拓扑图评审 |
兼容性 |
• 支持IKEv2协议栈 |
标准协议互操作性测试 |
运行后验条件（验证标准）
指标 |
合格阈值 |
监控工具 |
|---|---|---|
连接稳定性 |
99.95%接通率 |
Zabbix/PRTG持续监控 |
传输性能 |
1Gbps带宽下延迟<5ms |
iPerf3压测 |
安全强度 |
PFS启用率100% |
Wireshark抓包分析 |
故障恢复 |
主备切换时间<800ms |
VRRP心跳检测 |
加密效率 |
AES-256-GCM吞吐≥2.5 Gbps（单核） |
OpenSSL speed测试 |
六、关键技术决策树
七、演进趋势与关键技术
协议革新
WireGuard：内核空间处理提升5倍性能
MQTT over VPN：物联网场景轻量级加密
架构变革
SASE架构：融合SD-WAN+零信任安全（ZTNA）
量子安全VPN：NIST后量子密码集成（CRYSTALS-Kyber）
硬件加速
FPGA动态可编程加密引擎
国产密码芯片（支持SM2/SM4/SM9）
总结：VPN核心价值模型
┌── 身份信任锚点（证书体系）
安全四维 ──┤
└── 加密传输管道（量子安全算法）
┌── 网络拓扑虚拟化（跨公网组网）
连接价值 ──┤
└── 智能路径优化（SD-WAN集成）不可替代性原理：
\exists \text{不可信网络}N,\forall \text{敏感数据}D \\
\Rightarrow \text{VPN}(D) = \text{机密性} + \text{完整性} + \text{认证}运维铁律：
当业务涉及以下任一场景必须部署VPN：
① 跨公网传输客户隐私数据 (GDPR/HIPAA)
② 关键设施远程运维（SCADA/工业控制）
③ 多云混合架构资源互通
2.2.9 Web应用防火墙
2.2.9.1 简述
一、WAF的类型
根据部署形态和技术实现，WAF主要分为三类：
硬件WAF
特性：独立物理设备串行部署于Web服务器前端，高性能、低延迟，适用于高流量场景（如金融、电商）。
代表产品：Imperva、F5。
软件WAF
特性：以软件形式集成于Web服务器（如Nginx/Apache模块），成本低、配置灵活，依赖服务器资源。
代表产品：ModSecurity、云锁。
云WAF
特性：通过DNS引流或CNAME解析，流量经云端清洗后再转发至源站。支持弹性扩展、自动更新规则，适合中小型企业。
代表产品：阿里云盾、腾讯云WAF。
嵌入型WAF（补充类型）
特性：直接嵌入应用代码层，通过输入过滤、字符转义等实现业务逻辑级防护，与业务耦合度高。
二、主要特性
实时攻击拦截：基于规则库和行为分析，即时阻断SQL注入、XSS、CC攻击等。
灵活策略配置：支持自定义黑白名单、频率限制、人机验证（CAPTCHA）等。
智能学习能力：部分WAF集成机器学习，动态识别异常流量（如零日攻击）。
详细日志审计：记录攻击类型、源IP、请求路径，支持合规性报告（如PCI DSS）。
高可用设计：内置Bypass机制与HA功能，避免单点故障影响业务连续性。
三、系统组成
流量采集层：捕获HTTP/HTTPS流量，进行协议解析。
规则引擎：核心检测模块，结合签名库（正则匹配）、行为分析、语义模型判断恶意请求。
策略管理模块：支持规则自定义、更新与灰度发布。
响应处置模块：执行拦截、重定向、验证码挑战等动作。
日志与审计系统：存储攻击数据，生成安全报告。
四、核心密码学方法
TLS/SSL卸载与加密：在WAF端终结HTTPS连接，解密后检测明文流量，再加密转发至服务器。
敏感数据脱敏：对响应中的银行卡号、身份证等信息进行掩码或哈希处理。
数字证书管理：支持证书托管与自动续期，确保通信安全。
五、在网络工程中的核心作用与方法
作用：
应用层防护：抵御OWASP Top 10攻击（如SQL注入、XSS）。
业务连续性保障：缓解DDoS/CC攻击，维持服务可用性。
合规支撑：满足《》、PCI DSS等数据保护要求。
部署方法：
串联模式：硬件的WAF直接拦截恶意流量（如F5部署）。
云代理模式：通过DNS引流至云WAF清洗中心。
分层防御：与网络防火墙协同，防火墙控制IP/端口，WAF专注应用层威胁。
六、为什么需要WAF？
传统防火墙的不足：仅能防护网络层（L3/L4），无法识别应用层攻击（如Cookie篡改）。
Web漏洞的高风险性：超80%的网络安全事件源于Web应用漏洞。
经济高效的安全方案：相比修复代码漏洞，部署WAF成本更低、响应更快。
七、底层规则逻辑
黑名单规则：匹配已知攻击特征（如
UNION SELECT、<script>标签）。白名单规则：仅允许符合预定义格式的请求（如参数类型、长度限制）。
行为分析规则：
频率控制：限制单IP请求速率（如10次/秒）。
会话追踪：检测异常会话序列（如未登录直接访问支付页）。
虚拟补丁：临时屏蔽漏洞路径（如拦截包含
../的路径穿越请求）。
八、前验条件（部署依赖与决策）
条件类型 |
具体内容 |
|---|---|
依赖条件 |
- 资源投入：硬件设备/云服务预算、服务器算力。 |
决策条件 |
- 业务需求：电商需防爬虫与支付欺诈，政务需合规审计。 |
九、后验条件（效果评估）
防御有效性：
攻击拦截量：日志中恶意请求的捕获比例。
误报率：正常请求被误判的比例（需低于5%）。
业务影响：
延迟变化：WAF处理增加的响应时间（通常＜50ms）。
可用性：高并发下WAF的稳定性（如99.99% uptime）。
合规与情报价值：
审计报告完整性：是否满足六个月日志留存要求。
威胁情报产出：从攻击数据中提取的IOC（如新型XSS payload）。
总结
WAF是现代网络安全纵深防御体系的核心组件，通过应用层深度检测与智能策略，弥补了传统防火墙的盲区。其部署需综合考虑业务场景、资源条件和威胁模型，并持续优化规则以减少误报。在云化与AI驱动的趋势下，WAF正逐步向主动防御、自动化响应演进。
