Opencv/Matlab相机标定

发布于:2025-07-12 ⋅ 阅读:(39) ⋅ 点赞:(0)

目录

1、相机标定目标

2、数据准备

3、程序标定

3.1 OpenCV标定

3.2 Matlab标定

4、标定结果应用

5、知识点补充

如何建立像素与实际尺寸的转换关系?

三个矩阵的关系是什么样的?


1、相机标定目标

通过采集已知世界坐标的特征点(如标定板角点)的图像,求解:

  • 内参:焦距(fx, fy)、主点坐标(cx, cy)、畸变系数(k1, k2, p1, p2, k3 等);
  • 外参:每幅图像对应的旋转矩阵 R 和平移向量 t(描述相机坐标系与世界坐标系的位姿关系);
  • 最终实现:像素坐标 → 相机坐标 → 世界坐标(实际尺寸)的转换。

2、数据准备

标定板:棋盘格标定板 (需明确每个棋盘格对应的实际距离是多少;标定板角点数为多少,例如下图角点数为6×9)

注:角点的行数应该是偶数,列数应该是奇数

拍摄环境:

  • 光照:均匀光照,避免标定板表面有反光,确保角点清晰可辨(无阴影、无过曝)
  • 相机固定需要固定在某一位置
  • 背景:标定板放置在与实际测量场景一致的平面,避免背景干扰

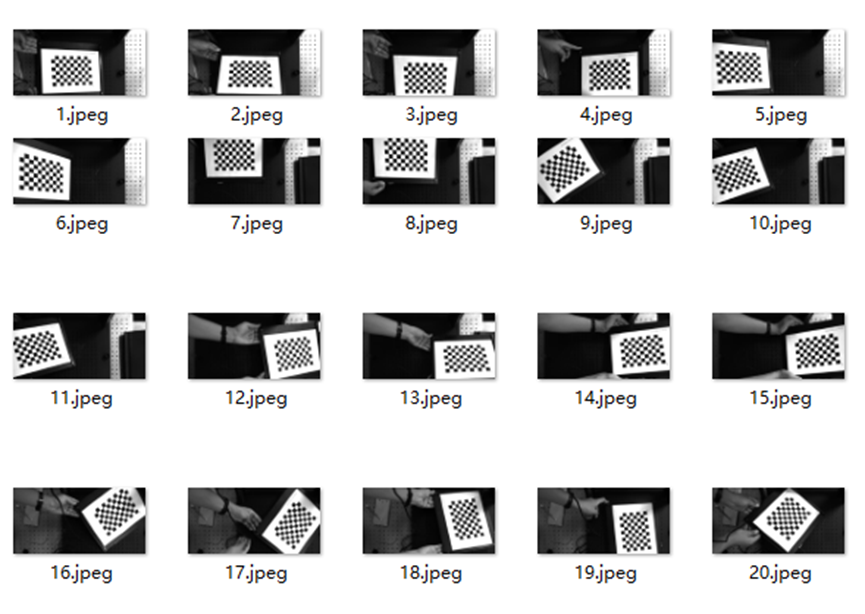

采集数量:10-20张

位姿变化:

  • 标定板需在视场中呈现不同角度和位置:例如水平放置、倾斜 30°、倾斜 60°、靠近图像左 / 右 / 上 / 下边缘、部分出现在视场角落等(确保覆盖整幅图像的各个区域);
  • 旋转角度:每次拍摄时,标定板绕自身平面法线旋转不同角度(如 0°、30°、60°),增加位姿多样性;
  • 避免重复位姿(如仅平移不旋转,会导致外参求解退化)。

3、程序标定

3.1 OpenCV标定

C++程序如下:

#include <opencv2/opencv.hpp>
#include <opencv2/core/core.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <opencv2/calib3d/calib3d.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <iostream>
#include <fstream>

using namespace cv;
using namespace std;

void main()
{
    ifstream fin("calibdata.txt"); /* 标定所用图像文件的路径 */
    ofstream fout("caliberation_result.txt");  /* 保存标定结果的文件 */
    //读取每一幅图像,从中提取出角点,然后对角点进行亚像素精确化
    cout << "开始提取角点………………";
    int image_count = 0;  /* 图像数量 */
    Size image_size;  /* 图像的尺寸 */
    Size board_size = Size(7, 10);    /* 标定板上每行、列的角点数 */
    vector<Point2f> image_points_buf;  /* 缓存每幅图像上检测到的角点 */
    vector<vector<Point2f>> image_points_seq; /* 保存检测到的所有角点 */
    string filename;
    // int count = -1;//用于存储角点个数。
    while (getline(fin, filename))
    {
        image_count++;
        // 用于观察检验输出
        cout << "image_count = " << image_count << endl;
        /* 输出检验*/
        // cout << "-->count = " << count;
        Mat imageInput = imread(filename);
        if (image_count == 1)  //读入第一张图片时获取图像宽高信息
        {
            image_size.width = imageInput.cols;
            image_size.height = imageInput.rows;
            cout << "image_size.width = " << image_size.width << endl;
            cout << "image_size.height = " << image_size.height << endl;
        }

        /* 提取角点 */
        if (0 == findChessboardCorners(imageInput, board_size, image_points_buf))
        {
            cout << "can not find chessboard corners!\n"; //找不到角点
            exit(1);
        }
        else
        {
            Mat view_gray;
            cvtColor(imageInput, view_gray, COLOR_RGB2GRAY);
            /* 亚像素精确化 */
            // cout << "执行亚像素精细化" << endl;
            find4QuadCornerSubpix(view_gray, image_points_buf, Size(11, 11)); //对粗提取的角点进行精确化
            image_points_seq.push_back(image_points_buf);  //保存亚像素角点
            /* 在图像上显示角点位置 */
            // cout << "图像进行显示" << endl;
            drawChessboardCorners(view_gray, board_size, image_points_buf, true); //用于在图片中标记角点
            imshow("Camera Calibration", view_gray);//显示图片
            waitKey(500);//暂停0.5S
        }
    }
    int total = image_points_seq.size();
    cout << "total = " << total << endl;
    int CornerNum = board_size.width * board_size.height;  //每张图片上总的角点数
    for (int ii = 0; ii < total; ii++)
    {
        //if (0 == ii % CornerNum)// 24 是每幅图片的角点个数。此判断语句是为了输出 图片号,便于控制台观看
        //{
        //    int i = -1;
        //    i = ii / CornerNum;
        //    int j = i + 1;
        //    cout << "--> 第 " << j << "图片的数据 --> : " << endl;
        //}
        //if (0 == ii % 3)    // 此判断语句,格式化输出,便于控制台查看
        //{
        //    cout << endl;
        //}
        //else
        //{
        //    cout.width(10);
        //}
        //输出所有的角点
        cout << "第" << ii + 1 << "张图像角点信息";
        cout << " -->" << image_points_seq[ii][0].x;
        cout << " -->" << image_points_seq[ii][0].y << endl;
    }
    cout << "角点提取完成!\n";

    //以下是摄像机标定
    cout << "开始标定………………";
    /*棋盘三维信息*/
    Size square_size = Size(18, 18);  /* 实际测量得到的标定板上每个棋盘格的大小 */
    vector<vector<Point3f>> object_points; /* 保存标定板上角点的三维坐标 */
    /*内外参数*/
    Mat cameraMatrix = Mat(3, 3, CV_32FC1, Scalar::all(0)); /* 摄像机内参数矩阵 */
    vector<int> point_counts;  // 每幅图像中角点的数量
    Mat distCoeffs = Mat(1, 5, CV_32FC1, Scalar::all(0)); /* 摄像机的5个畸变系数:k1,k2,p1,p2,k3 */
    vector<Mat> rvecsMat;  /* 每幅图像的旋转向量 */
    vector<Mat> tvecsMat; /* 每幅图像的平移向量 */
    /* 初始化标定板上角点的三维坐标 */
    int i, j, t;
    for (t = 0; t < image_count; t++)
    {
        vector<Point3f> tempPointSet;
        for (i = 0; i < board_size.height; i++)
        {
            for (j = 0; j < board_size.width; j++)
            {
                Point3f realPoint;
                /* 假设标定板放在世界坐标系中z=0的平面上 */
                realPoint.x = i * square_size.width;
                realPoint.y = j * square_size.height;
                realPoint.z = 0;
                tempPointSet.push_back(realPoint);
            }
        }
        object_points.push_back(tempPointSet);
    }
    /* 初始化每幅图像中的角点数量,假定每幅图像中都可以看到完整的标定板 */
    for (i = 0; i < image_count; i++)
    {
        point_counts.push_back(board_size.width * board_size.height);
    }
    /* 开始标定 */
    calibrateCamera(object_points, image_points_seq, image_size, cameraMatrix, distCoeffs, rvecsMat, tvecsMat, 0);
    cout << "标定完成!\n";
    //对标定结果进行评价
    cout << "开始评价标定结果………………\n";
    double total_err = 0.0; /* 所有图像的平均误差的总和 */
    double err = 0.0; /* 每幅图像的平均误差 */
    vector<Point2f> image_points2; /* 保存重新计算得到的投影点 */
    cout << "\t每幅图像的标定误差:\n";
    fout << "每幅图像的标定误差:\n";
    for (i = 0; i < image_count; i++)
    {
        vector<Point3f> tempPointSet = object_points[i];
        /* 通过得到的摄像机内外参数,对空间的三维点进行重新投影计算,得到新的投影点 */
        projectPoints(tempPointSet, rvecsMat[i], tvecsMat[i], cameraMatrix, distCoeffs, image_points2);
        /* 计算新的投影点和旧的投影点之间的误差*/
        vector<Point2f> tempImagePoint = image_points_seq[i];
        Mat tempImagePointMat = Mat(1, tempImagePoint.size(), CV_32FC2);
        Mat image_points2Mat = Mat(1, image_points2.size(), CV_32FC2);
        for (int j = 0; j < tempImagePoint.size(); j++)
        {
            image_points2Mat.at<Vec2f>(0, j) = Vec2f(image_points2[j].x, image_points2[j].y);
            tempImagePointMat.at<Vec2f>(0, j) = Vec2f(tempImagePoint[j].x, tempImagePoint[j].y);
        }
        err = norm(image_points2Mat, tempImagePointMat, NORM_L2);
        total_err += err /= point_counts[i];
        std::cout << "第" << i + 1 << "幅图像的平均误差:" << err << "像素" << endl;
        fout << "第" << i + 1 << "幅图像的平均误差:" << err << "像素" << endl;
    }
    std::cout << "总体平均误差:" << total_err / image_count << "像素" << endl;
    fout << "总体平均误差:" << total_err / image_count << "像素" << endl << endl;
    std::cout << "评价完成!" << endl;
    //保存定标结果
    std::cout << "开始保存定标结果………………" << endl;
    Mat rotation_matrix = Mat(3, 3, CV_32FC1, Scalar::all(0)); /* 保存每幅图像的旋转矩阵 */
    fout << "相机内参数矩阵:" << endl;
    fout << cameraMatrix << endl << endl;
    fout << "畸变系数:\n";
    fout << distCoeffs << endl << endl << endl;
    for (int i = 0; i < image_count; i++)
    {
        fout << "第" << i + 1 << "幅图像的旋转向量:" << endl;
        fout << rvecsMat[i] << endl;
        /* 将旋转向量转换为相对应的旋转矩阵 */
        Rodrigues(rvecsMat[i], rotation_matrix);
        fout << "第" << i + 1 << "幅图像的旋转矩阵:" << endl;
        fout << rotation_matrix << endl;
        fout << "第" << i + 1 << "幅图像的平移向量:" << endl;
        fout << tvecsMat[i] << endl << endl;
    }
    std::cout << "完成保存" << endl;
    fout << endl;
    system("pause");
    return;
}

针对不同类型棋盘格程序修改如下:

例如针对角点数量为6×9的棋盘格标定板,其中每个棋盘格对应实际距离为18mm

则修改:

Size board_size = Size(6, 9);    /* 标定板上每行、列的角点数 */

Size square_size = Size(18, 18);  /* 实际测量得到的标定板上每个棋盘格的大小 */

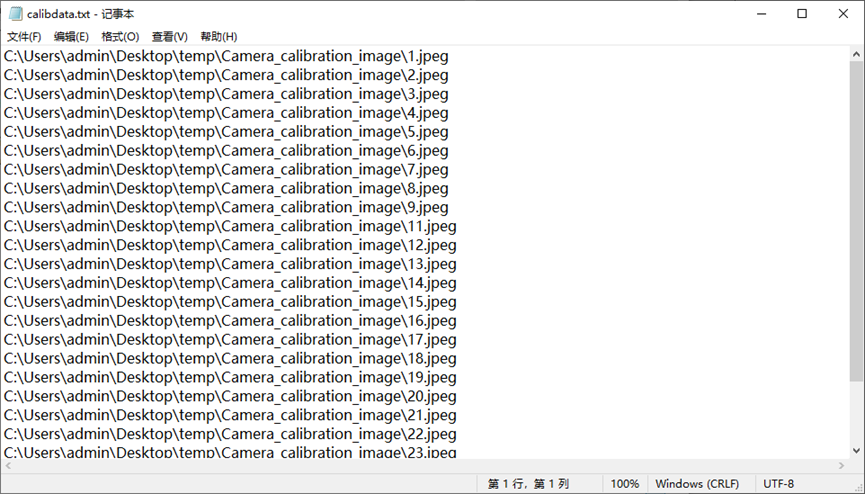

程序准备文件:calibdata.txt,内容为所有标定图像的路径

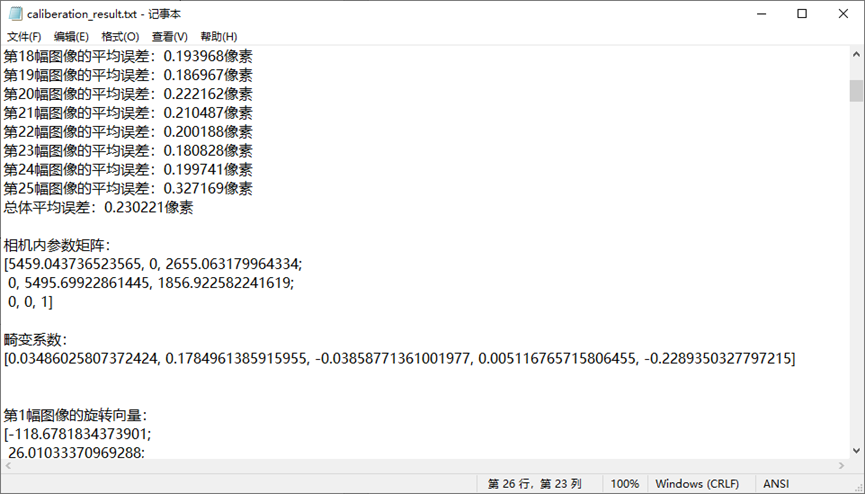

程序结果输出文件:caliberation_result.txt,包含每幅图像对应误差、内参矩阵、畸变系数等等

3.2 Matlab标定

Matlab R2022a

打开matlab:

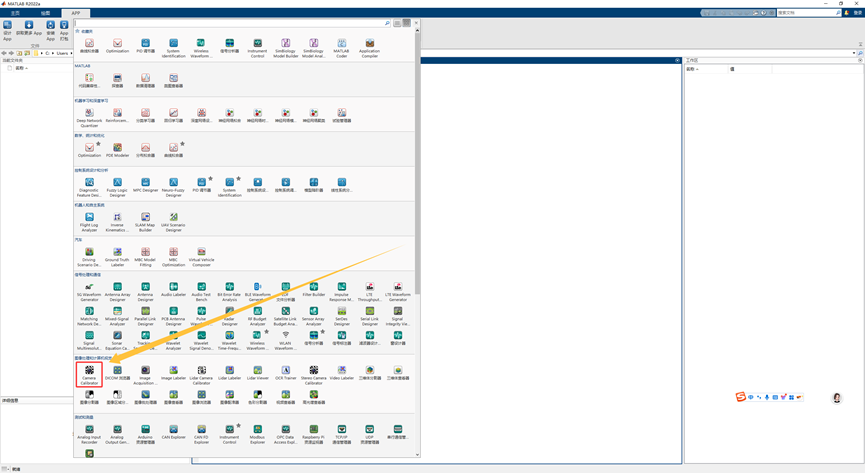

进入APP,找到相机标定:

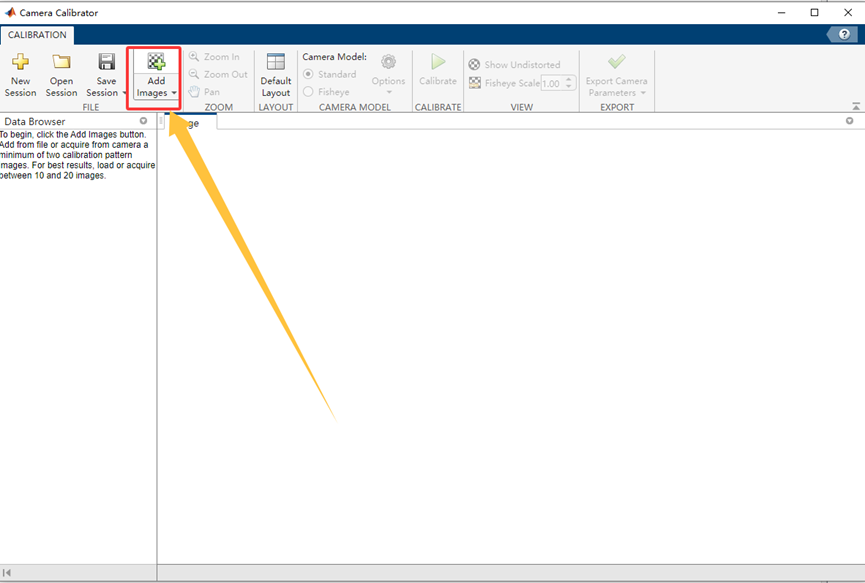

添加标定图像:

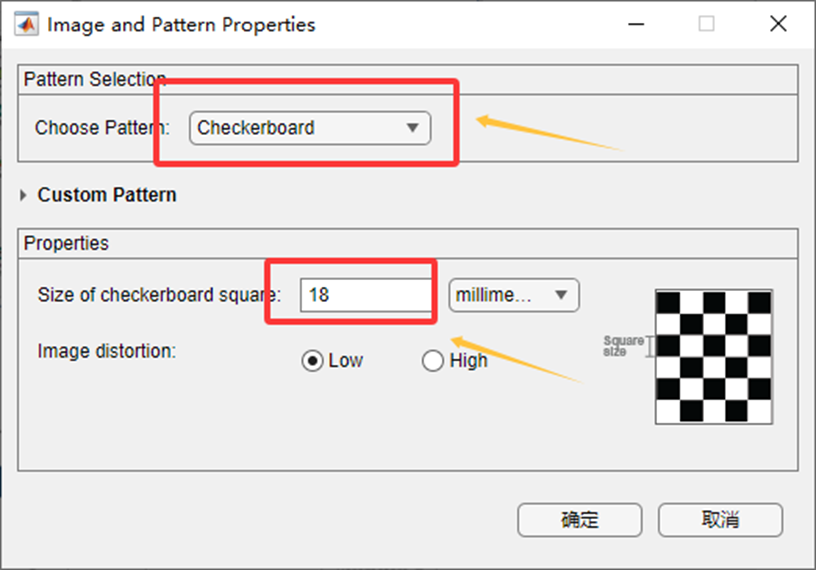

选择好对应的标定板类型以及对应的尺寸:

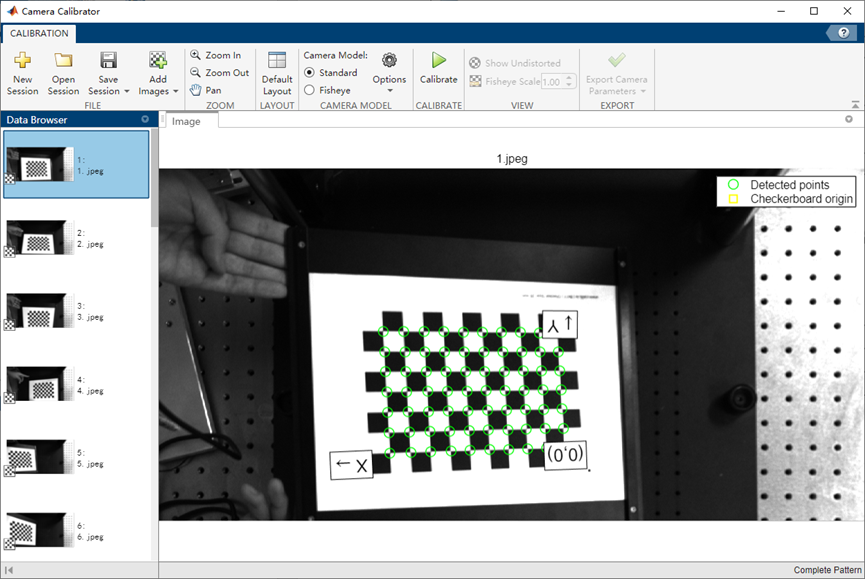

确定之后即可进行角点检测,等待结果输出如下:(若拍摄质量不好,会弹出提示框,至少要保证可以正常检测的图像为10张)

待上述结果输出之后,检查角点检测准确性,之后点击标定:

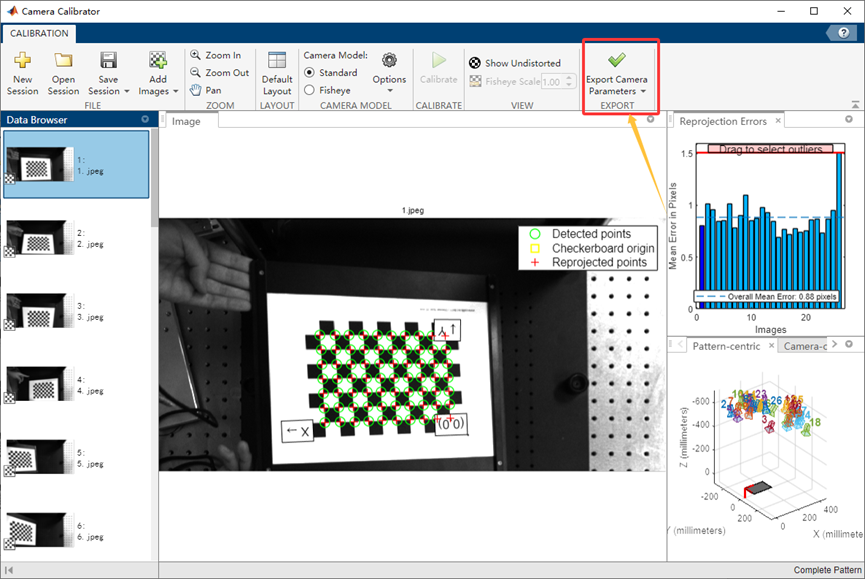

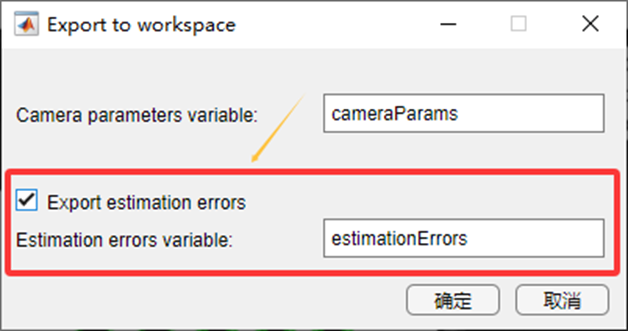

标定完成之后,即可输出结果:其中误差评估可选可不选

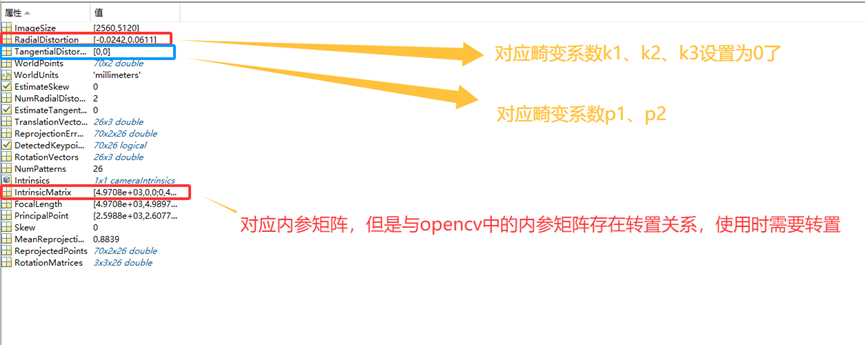

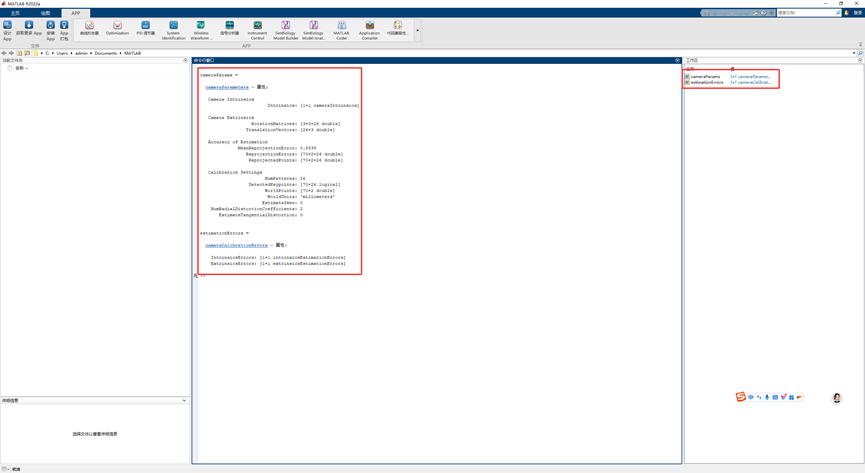

输出结果如下:可通过双击查看具体信息

4、标定结果应用

#include <opencv2/opencv.hpp>
#include <iostream>
#include <vector>

using namespace cv;
using namespace std;

int main() {
    // 步骤1: 定义相机内参
    Mat cameraMatrix = (Mat_<double>(3, 3) <<
        5470.847189303858,        0,         2641.664843053581,    // fx, 0, cx
                0,        5509.530534684527, 1850.794633728518,    // 0, fy, cy
                0,                0,                1             // 0, 0, 1
        );

    // 畸变系数: k1, k2, p1, p2, k3
    Mat distCoeffs = (Mat_<double>(1, 5) << 0.04131358839568192, 0.1474656470505348, -0.03889415749765213, 0.004097644223187673, -0.1519331362471956);

    // 步骤2: 定义外参(相机相对于世界坐标系的位姿)
    // 旋转向量(Rodrigues形式),需转换为旋转矩阵
    Mat rvec = (Mat_<double>(3, 1) << -0.03022492372659337, -3.093018942247979, 0.09715930931014681);
    Mat R;
    Rodrigues(rvec, R);  // 转换为3x3旋转矩阵

    // 平移向量
    Mat tvec = (Mat_<double>(3, 1) << 36.16611771945472, -93.12036353800454, 715.6710066064154);  // 单位:mm


    // 步骤3: 加载图像
    Mat distortedImage = imread("C:/Users/admin/Desktop/temp/Camera_calibration_image/Pic_2025_07_10_153747_2.jpeg");
    if (distortedImage.empty()) {
        cout << "无法加载图像!" << endl;
        return -1;
    }

    // 步骤4: 畸变校正
    Mat undistortedImage;
    undistort(distortedImage, undistortedImage, cameraMatrix, distCoeffs);


    // 步骤5: 计算单应矩阵H(假设物体在Z=0平面)
    Mat H;
    // 方法1、通过相机标定内参和外参计算H
    // H = K * [R|t],其中[R|t]取前两列+平移向量
    // 从旋转矩阵R中提取前两列(R1和R2)  这里不使用第三列,第三列对应z轴的旋转
    Mat R1 = R.col(0);  // 旋转矩阵的第1列
    Mat R2 = R.col(1);  // 旋转矩阵的第2列

    // 构建3x3矩阵 [R1 R2 t](将R的前两列与平移向量t组合)
    Mat R1_R2_t = Mat::zeros(3, 3, CV_64F);
    R1.copyTo(R1_R2_t.col(0));
    R2.copyTo(R1_R2_t.col(1));
    tvec.copyTo(R1_R2_t.col(2));

    // 计算单应矩阵 H = K * [R1 R2 t]
    H = cameraMatrix * R1_R2_t;

    // 单应矩阵归一化(可选,但通常有助于提高稳定性)
    H = H / H.at<double>(2, 2);

    // 方法2、使用我们已知点坐标计算H,准确性较低
    // 假设我们已知图像中某点的像素坐标,计算其实际物理坐标
    //vector<Point2f> imagePoints;
    //vector<Point2f> worldPoints;

    //// 添加对应点(示例:4个角点)
    //imagePoints.push_back(Point2f(1541, 1013));  // 像素坐标
    //imagePoints.push_back(Point2f(2089, 1005));
    //imagePoints.push_back(Point2f(1557, 1713));
    //imagePoints.push_back(Point2f(2245, 1701));

    //// 由于此方法为拟合方法,若实际数值与坐标数值差别很大,最终计算结果误差会很大,故下面设置scaleFactor
    //double scaleFactor = 24.0;
    //worldPoints.push_back(Point2f(0, 0));      // 实际坐标(单位:mm)
    //worldPoints.push_back(Point2f(90 * scaleFactor, 0));
    //worldPoints.push_back(Point2f(0, 90 * scaleFactor));
    //worldPoints.push_back(Point2f(90 * scaleFactor, 90 * scaleFactor));

    //// 计算单应矩阵(更准确的方法,替代上面的简化计算)
    //H = findHomography(imagePoints, worldPoints, RANSAC);

    Mat H_inv = H.inv();  // 逆矩阵:用于从像素到世界坐标的转换

    // 步骤6: 选择图像中的物体并计算尺寸
    vector<Point2f> objectCorners;
    // 原始图像中角点
    objectCorners.push_back(Point2f(3251, 1313));  // 物体在图像中的角点
    objectCorners.push_back(Point2f(3377, 1363));
    objectCorners.push_back(Point2f(4673, 1859));

    // 将原图对应的像素点转换到校正后图像像素点
    vector<Point2f> undistortedCorners;
    undistortPoints(objectCorners, undistortedCorners, cameraMatrix, distCoeffs);
    // 将归一化坐标转换到像素坐标
    for (auto& pt : undistortedCorners) {
        pt.x = pt.x * cameraMatrix.at<double>(0, 0) + cameraMatrix.at<double>(0, 2);
        pt.y = pt.y * cameraMatrix.at<double>(1, 1) + cameraMatrix.at<double>(1, 2);
    }

    // 计算像素点之间的距离
    double obj1_dis = norm(objectCorners[1] - objectCorners[0]);
    double obj2_dis = norm(objectCorners[2] - objectCorners[0]);
    double undistorted1_dis = norm(undistortedCorners[1] - undistortedCorners[0]);
    double undistorted2_dis = norm(undistortedCorners[2] - undistortedCorners[0]);


    // 转换为世界坐标
    vector<Point2f> worldObjectCorners;
    perspectiveTransform(undistortedCorners, worldObjectCorners, H_inv);

    // 步骤7: 计算物体尺寸
    // 计算长度
    double length = norm(worldObjectCorners[2] - worldObjectCorners[0]);
    cout << "物体长度: " << length << " 毫米" << endl;

    cout << "校正前对应坐标:(" << objectCorners[0].x << " , " << objectCorners[0].y << ")---(";
    cout << objectCorners[1].x << " , " << objectCorners[1].y << ")---(" << objectCorners[2].x << " , " << objectCorners[2].y << ")" << endl;
    cout << "校正后对应坐标:(" << undistortedCorners[0].x << " , " << undistortedCorners[0].y << ")---(";
    cout << undistortedCorners[1].x << " , " << undistortedCorners[1].y << ")---(" << undistortedCorners[2].x << " , " << undistortedCorners[2].y << ")" << endl;

    cout << "校正前前两个点像素距离:" << obj1_dis << " ; 后两个点像素距离:" << obj2_dis << endl;
    cout << "校正后前两个点像素距离:" << undistorted1_dis << " ; 后两个点像素距离:" << undistorted2_dis << endl;

    // 步骤9: 保存结果
    imwrite("原始图像.jpg", distortedImage);
    imwrite("校正后图像.jpg", undistortedImage);

    system("pause");
    return 0;
}

矫正前图像:

矫正后图像:

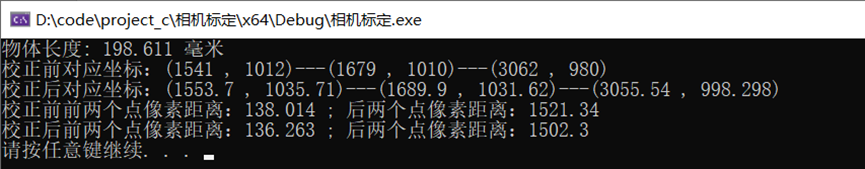

程序运行结果:



5、知识点补充

如何建立像素与实际尺寸的转换关系?

通过单应矩阵 H 实现转换:对于矫正畸变后的图像,任意像素坐标 (u,v) 可通过 H 转换为世界坐标 (X,Y),公式为:

\left[\begin{array}{l} u \\ v \\ 1 \end{array}\right] \sim H\left[\begin{array}{l} X \\ Y \\ 1 \end{array}\right]

(H 可由内参和外参计算:H = K[R|t],其中 K 为内参矩阵)。

三个矩阵的关系是什么样的?

内参矩阵 K3×3 矩阵,描述相机自身的光学特性,形式为:

K = \begin{bmatrix} f_{x} &0 &c_{x} \\ 0&f_{y} &c_{y} \\ 0&0 &1 \end{bmatrix}

其中,f_{x} = f/d_{x}f_{y} = f/d_{y}(f 是镜头焦距,(d_{x},d_y) 是传感器像元尺寸),(c_x,c_y) 是图像主点(光轴与图像平面的交点,通常在图像中心)。

外参矩阵 ([R|t])3×4 矩阵,描述世界坐标系到相机坐标系的位姿变换,其中:

  • R 是 3×3 旋转矩阵(描述坐标系旋转关系)
  • t 是 3×1 平移向量(描述坐标系平移关系)

分块形式为:

[R|t] = \begin{bmatrix} R_{11 }&R_{12} &R_{13} &t_x \\ R_{21 }&R_{22} &R_{23} &t_y \\ R_{31 }&R_{32} &R_{33} &t_z \end{bmatrix}

单应矩阵 H3×3 矩阵(齐次矩阵,相差非零常数因子时等价),描述世界平面(Z=0)到图像平面的映射。


网站公告

今日签到

点亮在社区的每一天
去签到
