LP-MSPM0G3507学习--04GPIO控制

关键函数：

• DL_GPIO_readPins(GPIO_Regs* gpio, uint32_t pins):同时读一组端口
• DL_GPIO_writePins(GPIO_Regs* gpio, uint32_t pins)：同时写一组端口
• DL_GPIO_setPins(GPIO_Regs* gpio, uint32_t pins)：对指定某组端口的某管脚置高
• DL_GPIO_clearPins(GPIO_Regs* gpio, uint32_t pins)：对指定某组端口的某管脚置低
• DL_GPIO_togglePins(GPIO_Regs* gpio, uint32_t pins)：对指定某组端口的某管脚翻转

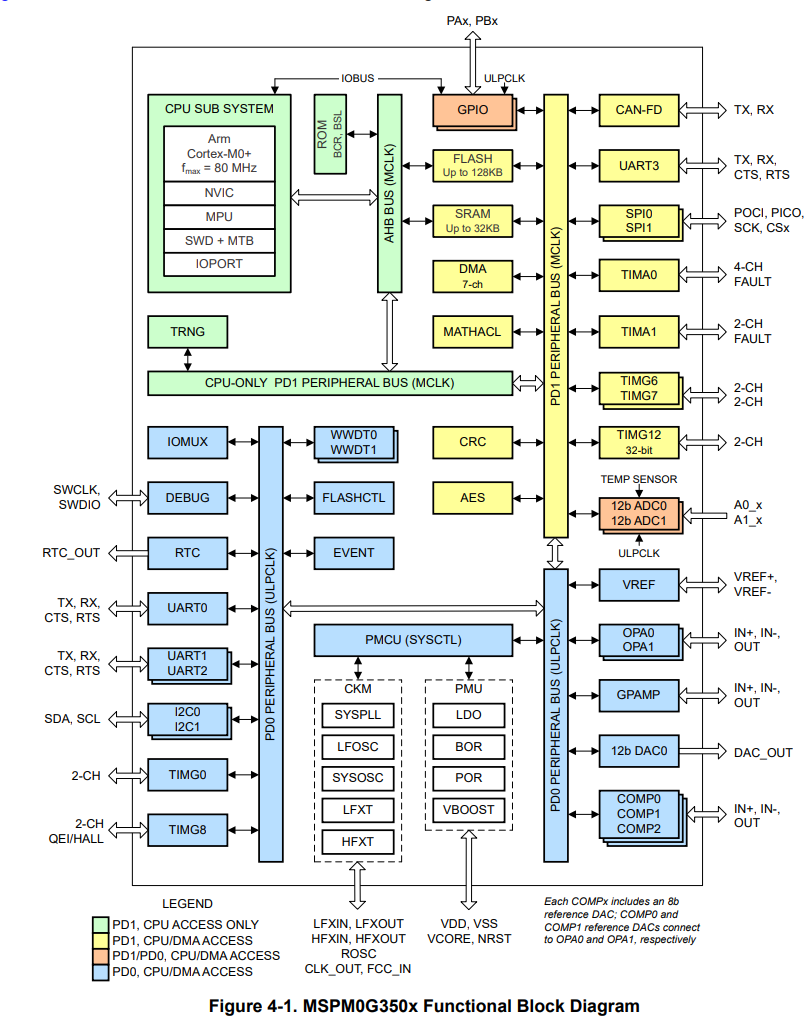

G3507多达 60个 GPIO，分成两组PA和PB，在LP-MSPM0G3507学习--02建立新工程已经初步学习了GPIO的输出功能，学习了如何配置GPPIO管脚控制LED灯闪烁，下面实现GPIO输入功能，lanchpan有两个按键：

 有2个led：

 现在实现按键S2按下时，led1翻转

从原理图中可以看出led灯设定为PA0，输出，初始值为高（led熄灭）；

对于button设为PB21，输入，当按键按下时为低电平，释放时为高电平，所以内部连接上拉电阻。

在工程文件中的compiler include中的ti\mspm0_sdk_2_05_01_00\source\ti\driverlib\mop中有一系列的文件，其中dl_gpio.h是关于GPIO的HAL函数操作的头文件，其中读一个管脚的函数为 DL_GPIO_readPins(GPIO_Regs* gpio, uint32_t pins)，写为DL_GPIO_writePins(GPIO_Regs* gpio, uint32_t pins)

#include "ti_msp_dl_config.h"

int main(void)
{
    SYSCFG_DL_init();

    while (1) {
        #if 1
        if (0==DL_GPIO_readPins(Buttons_PORT,Buttons_Button_PIN)) {//有按键按下
           delay_cycles(320000);//等待10ms,消抖
            if (0==DL_GPIO_readPins(Buttons_PORT,Buttons_Button_PIN)) {//再次检测
                DL_GPIO_togglePins(LED_PORT,LED_LED1_PIN);
           }
           while(0==DL_GPIO_readPins(Buttons_PORT,Buttons_Button_PIN));//等待按键释放

        }
        #else
        DL_GPIO_togglePins(LED_PORT,LED_LED1_PIN);
        delay_cycles(32000000);
        #endif
    }
}

可以看出，主循环效率不高，可以采用中断的方式来实现
