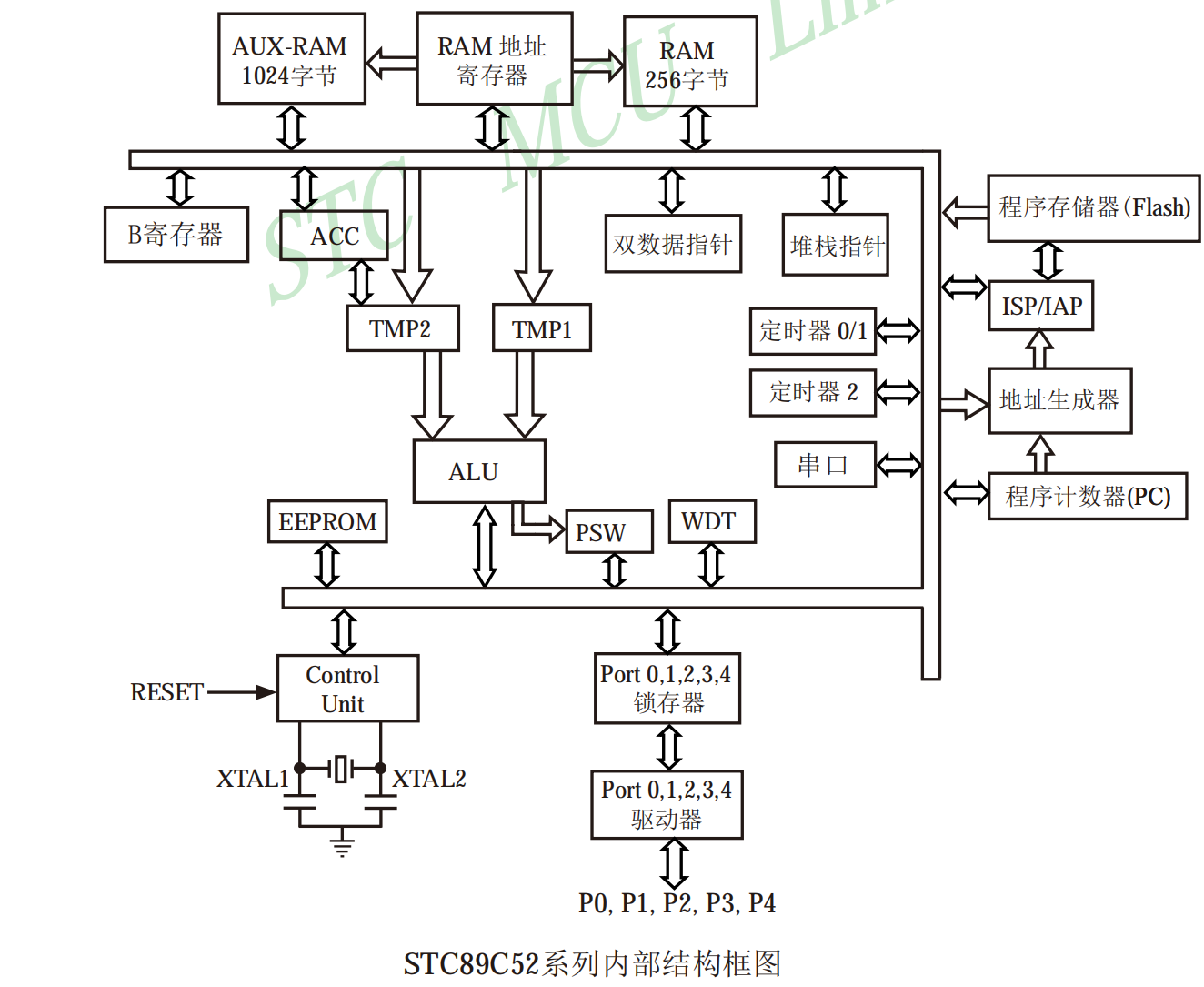

STC89C52 是基于 MCS-51 内核的增强型单片机，其内部结构集成了多种功能模块，具备强大的数据处理和控制能力，是嵌入式系统中常用的一种微控制器。本文将结合内部结构框图，详细介绍 STC89C52 的各个核心组成部分及其功能作用。
一、中央处理单元（CPU）
CPU 是整个单片机的核心，负责指令的译码与执行。其内部主要包括：
- ALU（算术逻辑单元）：完成加减乘除、逻辑运算、移位等操作；
- ACC（累加器） 与 B寄存器：常用于数据处理与乘法、除法运算；
- TMP1/TMP2（临时寄存器）：在执行运算或中间数据传递时作为中转；
- PSW（程序状态字寄存器）：保存运算结果状态（如进位标志、溢出标志等）；
- WDT（看门狗定时器）：防止程序跑飞，增加系统稳定性。
二、存储系统
1. 程序存储器（Flash）
- 程序存储器（Flash）：用于存储用户编写的程序代码，可通过 ISP/IAP 方式进行在线烧录；
- 地址生成器与程序计数器（PC）：控制程序的执行顺序与跳转。
2. 数据存储器（RAM）
STC89C52 内置多种数据存储单元：
- 内部 RAM（256字节）：包含工作寄存器区、位寻址区、堆栈区和用户数据区；
- RAM 地址寄存器：支持对 RAM 数据的地址访问；
- AUX-RAM（扩展 RAM，1024 字节）：提供更大的数据存储空间；
- 双数据指针（DPTR）：支持快速访问两个数据地址，提升数据传输效率；
- 堆栈指针（SP）：配合子程序调用、返回地址存储使用；
- EEPROM（电可擦除只读存储器）：可用于掉电保存关键配置或历史数据。
三、控制模块
- 控制单元（Control Unit）：在系统上电或复位时初始化各模块，维持系统协调运行；
- RESET 引脚：触发系统复位；
- 晶振电路（XTAL1/XTAL2）：提供系统时钟信号，是单片机运行的时间基础。
四、定时/计数器模块
- 定时器0/1 和定时器2：用于实现时间间隔控制、事件计数、PWM 生成等功能；
- 具有多种工作模式，可灵活配置，用于任务调度、延时、频率测量等应用。
五、串口通信模块（UART）
- 串口（Serial Port）：支持全双工通信，可与电脑或其他串口设备通信；
- 支持中断、波特率设定、数据格式设置等。
六、I/O口及其控制
STC89C52 提供 5 个通用 I/O 端口（P0 ~ P4）：
- 驱动器和锁存器模块：实现对每个端口的数据输出控制与输入采样；
- 各 I/O 口可复用为定时器、串口、外部中断、地址/数据线等多种功能。
七、程序烧录与控制
- ISP（在系统编程）/IAP（在应用编程）：支持用户通过串口直接在线烧录程序，无需专用烧录器；
- 程序存储器（Flash）配合地址生成器和 PC（程序计数器），实现程序有序执行。
八、系统拓展性与稳定性设计
- 看门狗定时器（WDT）：防止程序陷入死循环；
- EEPROM：持久保存重要参数；
- 辅助 RAM：扩展数据缓存能力，适用于需要大量变量的应用场景；
- 双数据指针：优化高速数据读写操作，适用于通信与数据流处理应用。
结语
STC89C52 单片机在保持传统 8051 架构兼容性的基础上，集成了丰富的功能模块和增强的存储空间，使其在工业控制、智能仪表、数据采集等领域得到广泛应用。其结构设计合理，功能完整，可称为一个微型片上系统（SoC），非常适合嵌入式开发初学者和项目应用开发者使用。
