【图像处理基石】什么是小波变换？

小波变换在图像处理领域的基本原理

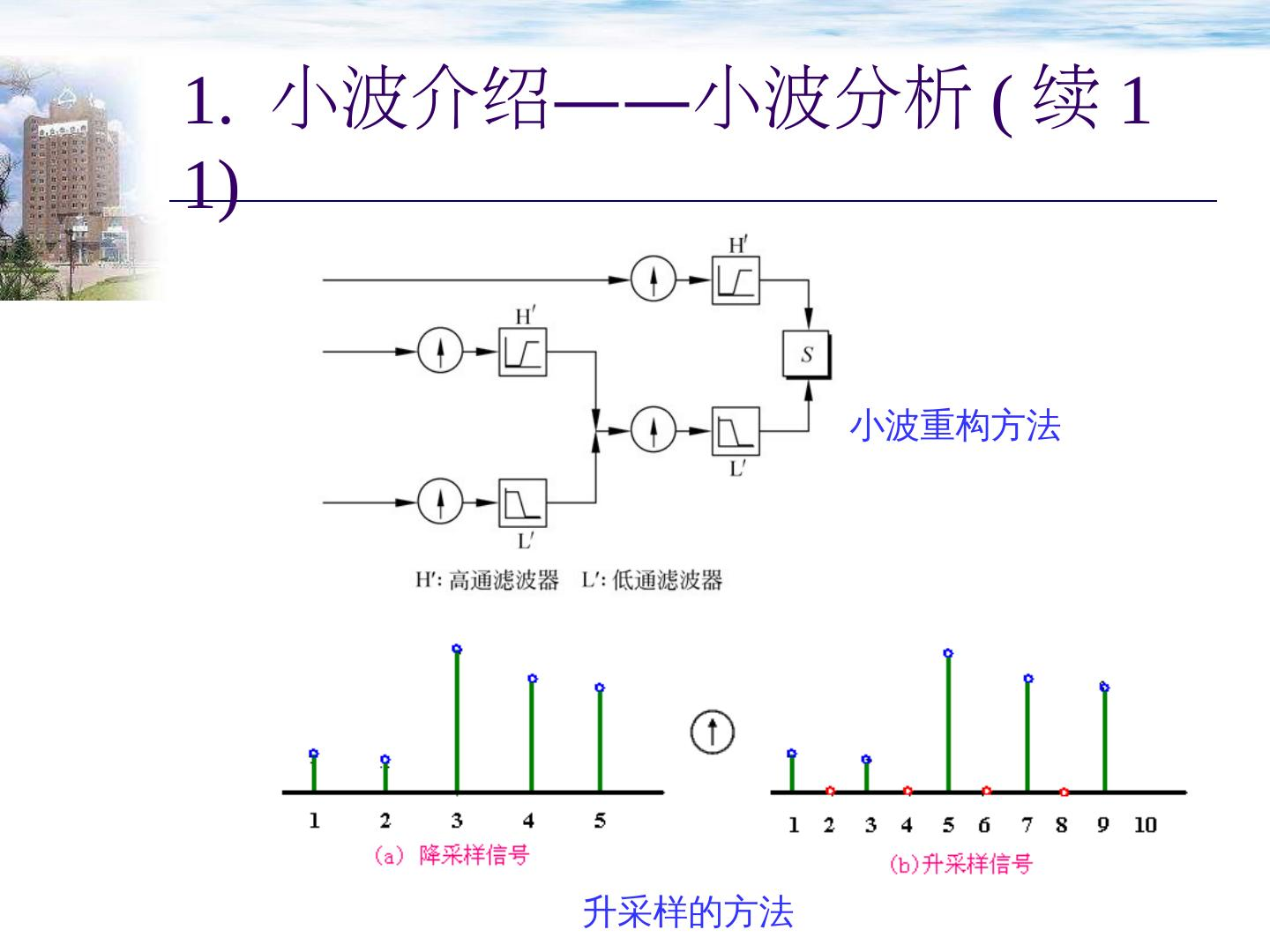

在图像处理领域，小波变换是一种多分辨率分析工具，其核心思想是将图像分解为不同频率和方向的子带。与傅里叶变换相比，小波变换在时域和频域都有良好的局部化特性，能够有效捕捉图像中的局部特征，像边缘、纹理等。它通过让一个被称为"小波"的函数不断平移和缩放来实现对信号的分析。在处理图像时，二维离散小波变换（DWT）会把图像分解成四个子带：LL（低频近似）、LH（水平方向高频）、HL（垂直方向高频）和HH（对角方向高频）。其中，LL子带还能进一步分解，从而形成多层小波分解结构。

常用的小波变换方法

1. 哈尔（Haar）小波：它是最简单的一种小波基函数，虽然计算起来很高效，但由于其不连续的特性，在重构图像时可能会产生振铃效应。
2. Daubechies（dbN）小波：这是一系列具有紧支集的正交小波，其中db1等同于哈尔小波。随着N值的增大，小波函数的正则性会增强，这样就能更好地逼近光滑函数。
3. Symlet（symN）小波：它是Daubechies小波的改进版本，具有近似对称性，这一特性有助于减少图像重构时的相位失真。
4. Coiflet（coifN）小波：该小波在保持对称性的同时，还能使消失矩最大化，非常适合用于分析具有对称性的信号。
5. Biorthogonal（biorNr.Nd）小波：这是一种双正交小波，它将分析和综合过程分开，能在保证线性相位的情况下实现精确重构。

Python实现离散小波变换

下面是一个使用PyWavelets库实现图像小波变换的Python代码示例：

import pywt
import numpy as np
import matplotlib.pyplot as plt
from PIL import Image
import requests
from io import BytesIO

# 加载示例图像
def load_image(url):
    try:
        response = requests.get(url)
        img = Image.open(BytesIO(response.content)).convert('L')  # 转换为灰度图
        return np.array(img)
    except Exception as e:
        print(f"加载图像时出错: {e}")
        # 使用随机生成的图像作为备选
        print("将使用随机生成的图像进行演示")
        return np.random.randint(0, 256, (256, 256), dtype=np.uint8)

# 图像URL（如果无法访问，将使用随机图像）
image_url = "https://picsum.photos/id/65/800/600"
image = load_image(image_url)

# 执行单层小波分解
coeffs = pywt.dwt2(image, 'db1')  # 使用Daubechies 1（哈尔）小波
LL, (LH, HL, HH) = coeffs

# 执行多层小波分解（例如2层）
coeffs2 = pywt.wavedec2(image, 'db1', level=2)

# 可视化单层分解结果
plt.figure(figsize=(12, 12))

plt.subplot(221)
plt.imshow(LL, cmap='gray')
plt.title('LL (低频近似)')
plt.axis('off')

plt.subplot(222)
plt.imshow(LH, cmap='gray')
plt.title('LH (水平高频)')
plt.axis('off')

plt.subplot(223)
plt.imshow(HL, cmap='gray')
plt.title('HL (垂直高频)')
plt.axis('off')

plt.subplot(224)
plt.imshow(HH, cmap='gray')
plt.title('HH (对角高频)')
plt.axis('off')

plt.tight_layout()
plt.savefig('wavelet_decomposition.png')
plt.close()

# 图像压缩示例
# 保留一定比例的最大系数，其余置零
def compress_image(coeffs, threshold=0.1):
    # 对每个系数数组进行处理
    compressed_coeffs = []
    for c in coeffs:
        if isinstance(c, tuple):  # 处理细节系数元组
            compressed_c = []
            for arr in c:
                # 计算阈值
                thresh = threshold * np.max(np.abs(arr))
                # 应用阈值
                arr_thresh = pywt.threshold(arr, thresh, mode='soft')
                compressed_c.append(arr_thresh)
            compressed_coeffs.append(tuple(compressed_c))
        else:  # 处理近似系数
            compressed_coeffs.append(c)
    return compressed_coeffs

# 压缩图像
compressed_coeffs = compress_image(coeffs2, threshold=0.2)

# 重构图像
reconstructed_image = pywt.waverec2(compressed_coeffs, 'db1')

# 确保像素值在有效范围内
reconstructed_image = np.clip(reconstructed_image, 0, 255).astype(np.uint8)

# 计算压缩率和PSNR
original_size = image.size
nonzero_coeffs = np.count_nonzero(np.abs(np.array(compressed_coeffs[0])))
for c in compressed_coeffs[1:]:
    for arr in c:
        nonzero_coeffs += np.count_nonzero(np.abs(arr))
compression_ratio = original_size / nonzero_coeffs

mse = np.mean((image - reconstructed_image) ** 2)
psnr = 20 * np.log10(255 / np.sqrt(mse))

print(f"压缩率: {compression_ratio:.2f}x")
print(f"PSNR: {psnr:.2f} dB")

# 可视化原始图像和重构图像
plt.figure(figsize=(10, 5))

plt.subplot(121)
plt.imshow(image, cmap='gray')
plt.title('原始图像')
plt.axis('off')

plt.subplot(122)
plt.imshow(reconstructed_image, cmap='gray')
plt.title(f'重构图像 (压缩率: {compression_ratio:.2f}x, PSNR: {psnr:.2f} dB)')
plt.axis('off')

plt.tight_layout()
plt.savefig('image_compression.png')
plt.close()

# 边缘检测示例
# 从水平和垂直高频子带计算梯度幅值
gradient = np.sqrt(LH**2 + HL**2)
# 归一化到0-255
edge_image = (255 * gradient / np.max(gradient)).astype(np.uint8)

plt.figure(figsize=(10, 5))
plt.subplot(121)
plt.imshow(image, cmap='gray')
plt.title('原始图像')
plt.axis('off')

plt.subplot(122)
plt.imshow(edge_image, cmap='gray')
plt.title('边缘检测结果')
plt.axis('off')

plt.tight_layout()
plt.savefig('edge_detection.png')
plt.close()

小波变换与AI结合的研究进展

近年来，小波变换与人工智能的融合已经成为一个热门的研究方向，主要体现在以下几个方面：

1. 基于小波变换的深度学习架构

• 小波网络（Wavelet Networks）：将小波变换嵌入到神经网络中，替代传统的卷积操作。这种网络能够自动学习最优的小波基函数，在图像分类和回归任务中展现出了比标准CNN更高的效率。
• 小波池化（Wavelet Pooling）：用小波分解来取代传统的最大/平均池化操作，这样可以在降采样的过程中保留更多的图像细节信息。

2. 图像恢复与增强

• 小波先验与深度学习结合：把小波变换作为图像的稀疏先验，与生成对抗网络（GAN）或者变分自编码器（VAE）相结合，用于图像去噪、超分辨率和去模糊等任务。
• 自适应小波去噪：利用深度学习来预测最优的小波阈值参数，从而实现对不同噪声水平的自适应处理。

3. 医学图像处理

• 小波辅助医学图像分割：在U-Net等分割网络中加入小波特征，能够提高对医学图像中肿瘤、器官边界等细微结构的分割精度。
• 医学图像压缩与分析：结合小波变换和Transformer架构，在降低医学图像存储成本的同时，保留诊断所需的关键信息。

4. 视频处理与分析

• 小波时空特征提取：在视频序列分析中，使用小波变换提取时空特征，然后将其输入到LSTM或3D CNN中，用于动作识别和异常检测。
• 高效视频编码：利用深度学习优化小波变换的参数，为HEVC和VVC等标准提供更高效的编码方案。

5. 可解释性与特征分析

• 小波特征可视化：借助小波变换将高维特征映射到不同的频带，从而增强对深度神经网络决策过程的理解。
• 对抗攻击防御：利用小波变换的多分辨率特性，设计能够抵抗对抗样本的鲁棒模型。

小波变换方向的未来发展趋势

1. 混合架构设计：未来可能会出现更多将小波变换与Transformer、图神经网络（GNN）等新型架构深度融合的模型，充分发挥小波变换在处理多尺度信息方面的优势。
2. 自学习小波基：通过深度学习自动发现最优的小波基函数，而不是局限于使用手工设计的小波基，以更好地适应各种特定的应用场景。
3. 边缘AI与轻量级模型：小波变换固有的多分辨率分析能力和计算局部性，使其非常适合部署在资源受限的边缘设备上，未来有望推动相关轻量级模型的发展。
4. 跨模态与多任务学习：结合小波变换处理图像、音频、信号等多种模态数据的能力，开发能够同时处理多任务的统一模型。
5. 量子计算与小波变换：量子算法在处理大规模小波变换时可能具有计算优势，未来可能会探索量子小波变换在图像处理中的应用。

小波变换与AI的结合为解决复杂的图像处理问题开辟了新的途径，特别是在需要同时考虑计算效率和多尺度特征表示的场景中。随着研究的不断深入，我们可以期待看到更多创新的方法和实际应用成果。
