在建筑、工程与制造等行业，图纸作为关键信息载体，其格式的转换与处理直接影响着项目的推进效率。CAD 格式以其强大的编辑功能，成为设计环节的核心格式；而 PDF 格式凭借良好的跨平台兼容性与稳定的阅读显示效果，在图纸分享、存档等场景中广泛应用。频繁的格式转换需求，却常因工具的局限，引发一系列棘手问题。元图 CAD 强势登场，凭借卓越的技术实力，重塑 PDF 与 CAD 格式互转体验，为行业用户排忧解难。
元图 CAD，打破格式转换壁垒
1. 精准 OCR 识别，文字完美还原
元图 CAD 内置先进的 OCR 文字识别技术，针对扫描件、图像版 PDF 或含非可编辑文本的文件，能精准提取文字内容，直接生成可编辑、可搜索的 CAD 文本层。无论是中文、英文，还是数字、符号，识别准确率高达 99%，彻底告别手动输入的繁杂与误差，确保图纸文字信息完整无误。
2. 高保真转换，图形无损呈现
运用前沿算法，元图 CAD 在格式转换时，能全方位保留 PDF 中的线条、图形、标注、图层信息。建筑结构图的复杂线条、机械零件图的精细轮廓，转换后的 CAD 文件皆能原汁原味呈现，比例、样式与原始图纸分毫不差，为后续的修改、标注、二次设计筑牢坚实基础。
3. 一键批量转换，效率直线飙升
无需复杂设置，用户仅需轻点 “PDF 转 CAD” 或 “CAD 转 PDF” 按钮，即可轻松实现文件的批量转换。一次上传多个文件，系统自动高效处理，相较传统手动操作，效率提升数十倍，让您从重复劳动中解放出来，将更多精力投入到核心设计工作中。
多领域深度赋能，助力项目高效推进
1. 建筑设计领域
设计师利用元图 CAD 将 PDF 方案图快速转换为 DWG 格式，OCR识别自动提取门窗表、材料清单等关键信息。搭配智能差异对比功能，能迅速定位多轮设计修改之处，大幅缩短项目交付周期，助力项目高效落地。
2. 机械制造领域
汽车零部件企业借助元图 CAD 批量转换技术规格书 PDF，凭借高准确率的 OCR 识别，结合生成 BOM 清单并导入 ERP 系统，有效降低生产成本，显著减少错误率，提升企业生产运营效率。
3. 工程投标场景
投标团队运用元图 CAD，一键提取技术规格书中的关键条款，配合智能翻译模块，快速生成多语言投标文件，极大提高投标文件编制效率，为项目投标抢占先机。
PDF与CAD互转操作教程

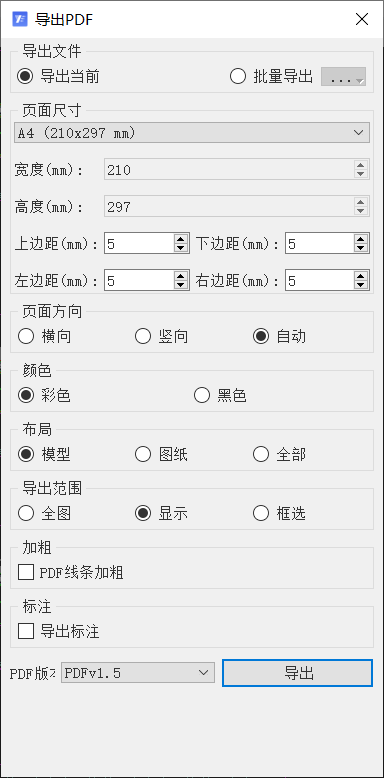

导出PDF
命令功能:把CAD图纸转换成PDF文件。
操作步骤：
1)、单击“转换”菜单项；
2)、点击“导出PDF”按钮；
3)、在“导入PDF”对话框中可以设置页面尺寸、页面方向、颜色、导出范围、是否加粗以及是否导出标注，并且还可以设置导出的PDF版本；
4)、点击“导出”按钮，即可导出PDF文件。

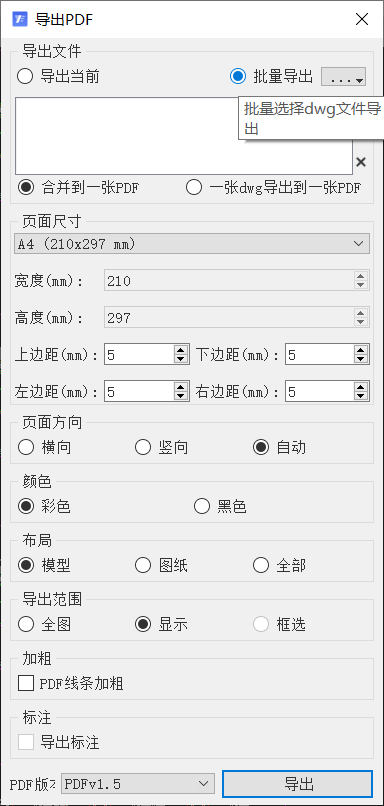

2）、批量导出PDF功能，可批量添加cad图纸，并将图纸进行批量添加。
A 页面方向选择自动时，导出pdf可自动按照图幅进行横竖方向选择输出
B 批量导出时，可合并导出为一个pdf文件，或者每个cad图纸导出一个pdf图纸。
C 导出范围为全图时，可自动按照充满显示方式进行输出，选显示时，按照组后的显示状态进行输出。
D 添加文件方式有两种，一种是直接将所有打开的图纸进行添加，一种是选择文件夹下文件进行添加。

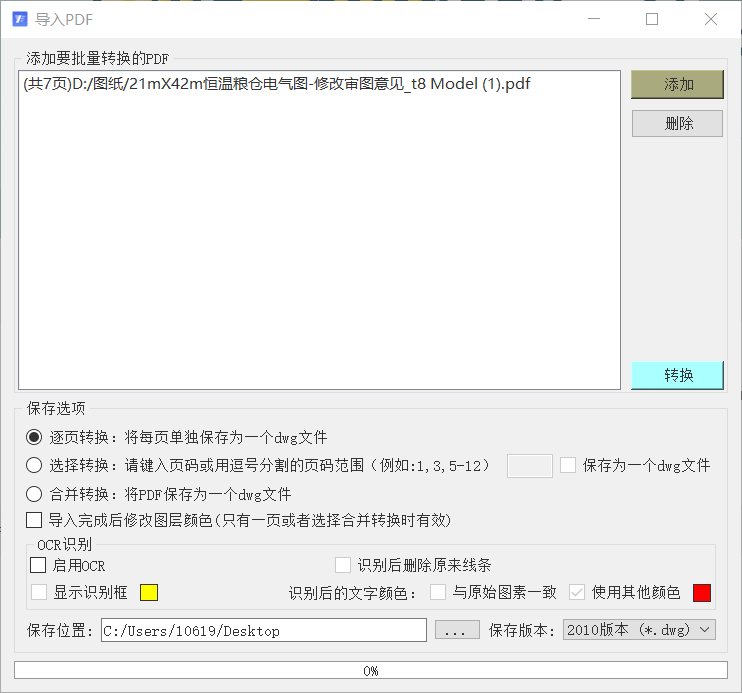

PDF转CAD
命令功能:把PDF文件转换成AutoCad图纸。
操作步骤：
1)、单击“转换”菜单项；
2)、点击“PDF转CAD”按钮；
3)、在“导入PDF”对话框中点击“添加”按钮；
4)、通过“打开文件”对话框选择PDF文件；
5)、在“添加要批量转换的PDF”列表框中可以浏览选择的文件的信息；通过删除按钮可以删除列表中的选项；在PDF预览框中可以预览图形；在“保持选项”栏中可以根据需要选择，选择准换、逐页转换或者合并转换菜单中各选项都有相应解释；在“保存位置”文本框中可以输入结果文件的保存位置；同时也可以需要保存的版本类型。最下面的进度条显示操作的进度；
6)、点击“转换”按钮生成AutoCad图纸。
7)、可批量添加多张pdf图纸，点击转换后可将选择的pdf图纸转换为cad图纸。
