Geometry（几何）

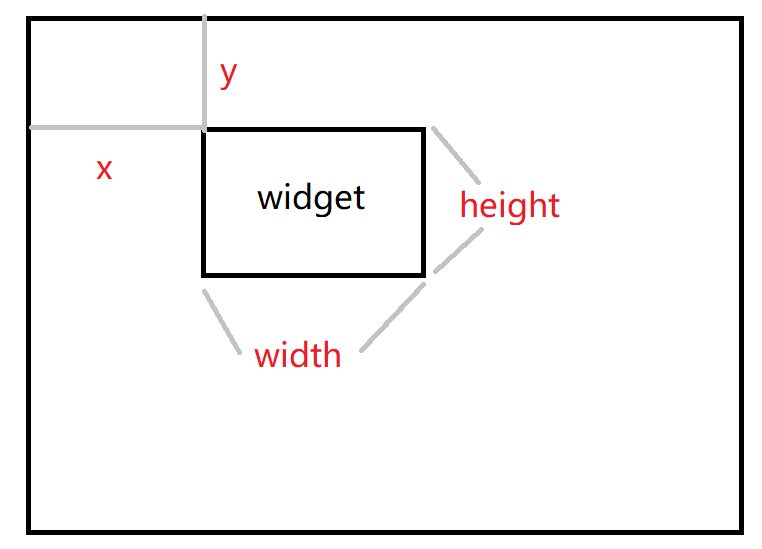

位置和尺寸实际上是四个属性的统称：

• x：横坐标

• y：纵坐标

• width：宽度

• height：高度

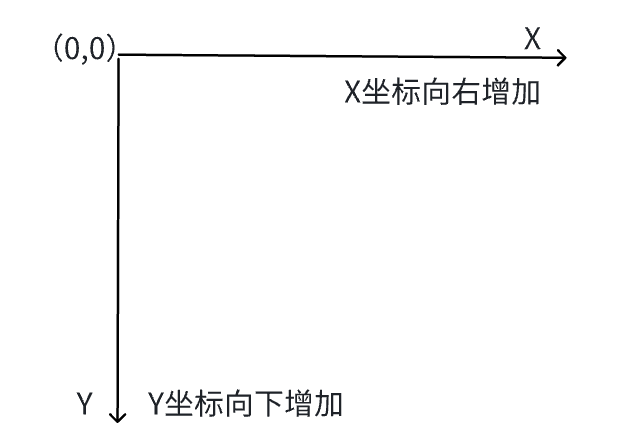

但在实际开发中，我们通常不会直接使用这些属性，而是通过一系列封装好的方法来获取或修改。对于 Qt 的坐标系，需要注意它是一个“左手坐标系”，其中坐标系的原点是当前元素的父元素的左上角。

API 说明

• geometry()：获取控件的位置和尺寸，返回结果是一个 QRect（矩形），包含 x、y、width 和 height 属性，其中 x 和 y 是左上角的坐标。

• setGeometry(QRect) 或 setGeometry(int x, int y, int width, int height)：设置控件的位置和尺寸，可以直接设置一个 QRect，也可以分四个属性单独设置。move只是修改位置，即x，y

Qt 中针对一些几何上的概念也进行了封装：

QPoint：表示一个点；QRect：表示一个矩形；这些属于是小对象。里面的属性非常少，占用控件比较小。C++使用上述对象，通常就会按照值得方式来进行参数得传递！未必要使用指针或引用，又不大！拷贝开销也不大！

代码示例：控制按钮的位置

1. 在界面中拖入五个按钮，其 objectName 分别为 pushButton_target、pushButton_up、pushButton_down、pushButton_left 和 pushButton_right，初始位置和大小可以随意。

2. 在 widget.cpp 中编写四个按钮的 slot 函数

   void Widget::on_pushButton_up_clicked()
   {
       QRect rect = ui->pushButton_target->geometry();
       rect.setY(rect.y() - 5);
       ui->pushButton_target->setGeometry(rect);
   }

   void Widget::on_pushButton_down_clicked()
   {
       QRect rect = ui->pushButton_target->geometry();
       rect.setY(rect.y() + 5);
       ui->pushButton_target->setGeometry(rect);
   }

   void Widget::on_pushButton_left_clicked()
   {
       QRect rect = ui->pushButton_target->geometry();
       rect.setX(rect.x() - 5);
       ui->pushButton_target->setGeometry(rect);
   }

   void Widget::on_pushButton_right_clicked()
   {
       QRect rect = ui->pushButton_target->geometry();
       rect.setX(rect.x() + 5);
       ui->pushButton_target->setGeometry(rect);
   }

运行程序后，按下下方的四个按钮，会控制 target 的左上角的位置，对应的按钮整个尺寸也会发生改变。

上述代码中直接设置了 QRect 中的 x 和 y，实际上 QRect 内部存储了左上和右下两个点的坐标，再通过这两个点的坐标差值计算长宽。单纯修改左上坐标会引起整个矩形的长宽发生改变。如果想让整个按钮都移动，可以改为以下代码：

void Widget::on_pushButton_up_clicked()
{
    QRect rect = ui->pushButton_target->geometry();
    ui->pushButton_target->setGeometry(rect.x(), rect.y() - 5, rect.width(), rect.height());
}

void Widget::on_pushButton_down_clicked()
{
    QRect rect = ui->pushButton_target->geometry();
    ui->pushButton_target->setGeometry(rect.x(), rect.y() + 5, rect.width(), rect.height());
}

void Widget::on_pushButton_left_clicked()
{
    QRect rect = ui->pushButton_target->geometry();
    ui->pushButton_target->setGeometry(rect.x() - 5, rect.y(), rect.width(), rect.height());
}

void Widget::on_pushButton_right_clicked()
{
    QRect rect = ui->pushButton_target->geometry();
    ui->pushButton_target->setGeometry(rect.x() + 5, rect.y(), rect.width(), rect.height());
}

上述代码使用 move 方法也可以实现。

代码示例：一个表白程序

1. 往界面上拖拽两个按钮和一个 Label，其 objectName 分别为 pushButton_accept、pushButton_reject 和 label，控件中文本如下图所示。

2. 在 widget.cpp 中添加 slot 函数：

   void Widget::on_pushButton_accept_clicked()
   {
       ui->label->setText("女神快来嘴一个! mua~~");
   }

   void Widget::on_pushButton_reject_pressed()
   {
       // 获取窗口的宽度和高度
       int width = this->geometry().width();
       int height = this->geometry().height();
       // 重新生成按钮的位置
       int x = rand() % width;
       int y = rand() % height;
       // 设置新的位置
       ui->pushButton_reject->move(x, y);
   }

运行程序后，当点击“残忍拒绝”时，按钮会跑开。上述代码使用的是 pressed（鼠标按下事件）。如果使用 mouseMoveEvent，效果会更强烈，只要鼠标移动过来，按钮就跑开。不过对应的代码会更复杂（需要自定义类继承自 QPushButton，重写 mouseMoveEvent 方法），此处暂不展开。

Window Frame （窗口框架）的影响

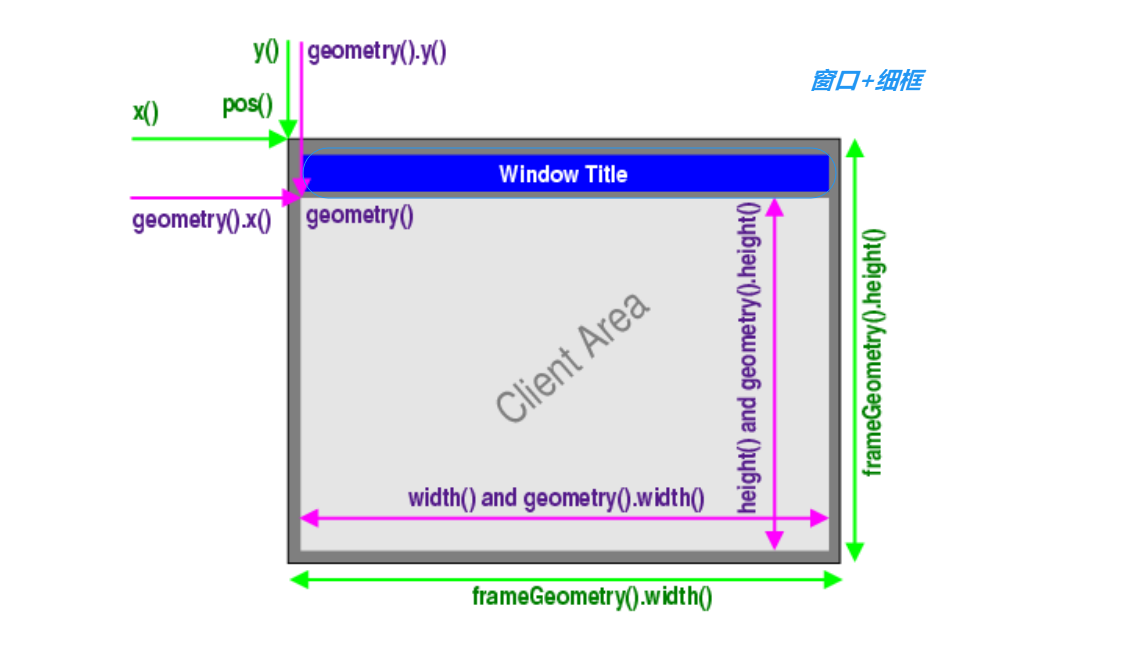

如果 widget 作为一个窗口（带有标题栏、最小化、最大化、关闭按钮），那么在计算尺寸和坐标时有两种算法：包含 window frame 和不包含 window frame。

其中 x()、y()、frameGeometry()、pos()、move() 都是按照包含 window frame 的方式来计算的；而 geometry()、width()、height()、rect()、size() 则是按照不包含 window frame 的方式来计算的。当然，如果一个 widget 不是作为窗口，上述两类方式得到的结果是一致的。

相关 API

在 Qt 中，关于位置尺寸 ，提供了很多的 API。

• 有的 API 的位置信息是以 Widget 本体左上角为原点的（不考虑 Window frame）
• 有的 API 的位置信息是以 Window frame 左上角为原点的

认真观察上面的表格，其实这里的 API 中有 frameGeometry 和 geometry 两个就足够完成所有需求了。为什么要提供这么多功能重复的 API 呢？这涉及到 Qt API 的设计理念：尽量符合人的直觉。例如，Qt 的 QVector 中，尾插元素操作有以下方法：push_back、append、+=、<<，这些方法的效果都是等价的，即使不翻阅文档，单纯凭借直觉也能把代码写对。

代码示例：感受 geometry 和 frameGeometry 的区别

在界面上放置一个按钮。

在按钮的 slot 函数中编写代码：

void Widget::on_pushButton_clicked()
{
    QRect rect1 = this->geometry();
    QRect rect2 = this->frameGeometry();
    qDebug() << rect1;
    qDebug() << rect2;
}

 执行程序后，可以看到在构造函数中，打印出的 geometry 和 frameGeometry 是相同的；

QRect(0,0 800x600)
QRect(0,0 800x600)

我们是在构造函数中打印日志的，Window Frame 就是构造后添加到对象树的过程中所涉及到的一个关键环节！！ 此时还看不出双方的差异，就需要加到更迟一点的环节！--- 第二步

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    // //此处直接针对Widget对象，使用geometry和framegeometry
    // QRect rect1 = this->geometry();
    // QRect rect2 = this->frameGeometry();

    // qDebug()<<rect1;
    // qDebug()<<rect2;

    QPushButton* button  = new QPushButton(this);
    button->setText("按钮");
    button->move(100,100);

    connect(button,&QPushButton::clicked,this,&Widget::handle);
}

Widget::~Widget()
{
    delete ui;
}

void Widget::handle()
{
    //此处直接针对Widget对象，使用geometry和framegeometry
    QRect rect1 = this->geometry();
    QRect rect2 = this->frameGeometry();

    qDebug()<<rect1;
    qDebug()<<rect2;
}

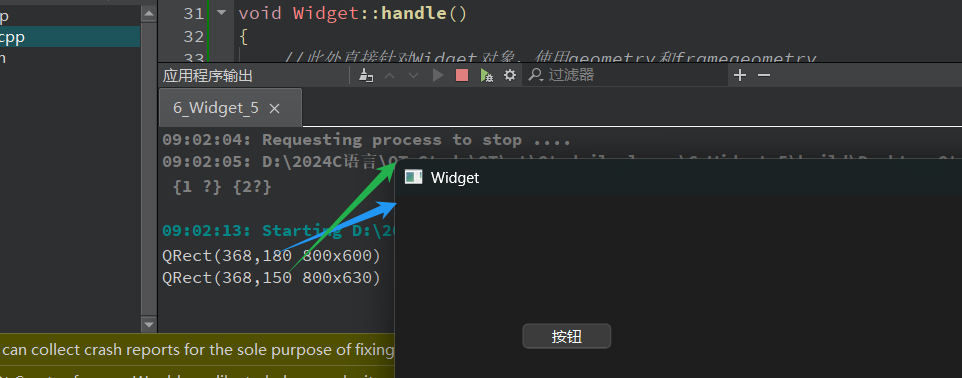

我们创建按钮，点击按钮时，打印的 geometry 和 frameGeometry 则存在差异。--- 第三步

注意

在构造方法中，Widget 刚刚创建出来，还没有加入到对象树中，此时也不具备 Window frame。在按钮的 slot 函数中，由于用户点击的时候，对象树已经构造好了，此时 Widget 已经具备了 Window frame，因此在位置和尺寸上均出现了差异。如果把上述代码修改成打印 pushButton 的 geometry 和 frameGeometry，结果就是完全相同的，因为 pushButton 并非是一个窗口。

windowTitle（窗口标题）

API 说明

• windowTitle()：获取控件的窗口标题。

• setWindowTitle(const QString& title)：设置控件的窗口标题。

注意：上述设置操作针对不同的 widget 可能会有不同的行为。当前 windowTitle 属性，是从属于 QWidget的，QWidget 是一个广泛的概念，一个按钮，一个输入框就是一个 QWidget 了，如果是顶层 widget（独立窗口），这个操作才会有效；如果是子 widget，这个操作没有任何效果。

代码示例：设置窗口标题 修改 widget.cpp：

1 Widget::Widget(QWidget *parent)
2 : QWidget(parent)
3 , ui(new Ui::Widget)
4 {
5 ui->setupUi(this);
6
7 // 设置窗口标题
8 this->setWindowTitle("这是窗口标题");
9 }

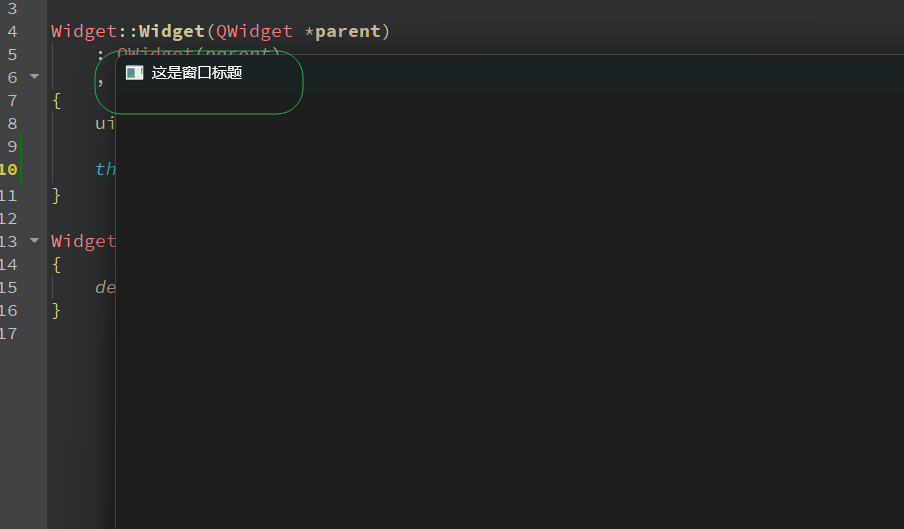

执行效果：窗口标题被设置为“这是窗口标题”。

我们可以继续创建一个按钮控件：

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    this->setWindowTitle("这是窗口标题");

    QPushButton* button = new QPushButton(this);
    button->setText("按钮");
    button->setWindowTitle("通过按钮设置窗口标题");
}

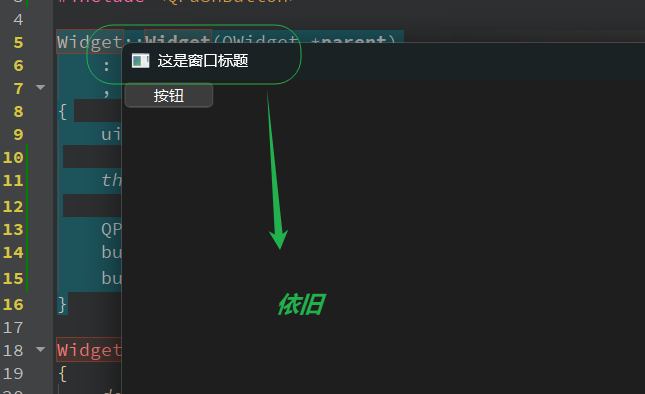

很明显，按钮对窗口标题的设置是没有影响的！

不过没有报错？其实这个设定是不太科学的！这一点，我们更希望当写不不太科学的代码的时候，能够给一些报错提示！

windowIcon（窗口图标）

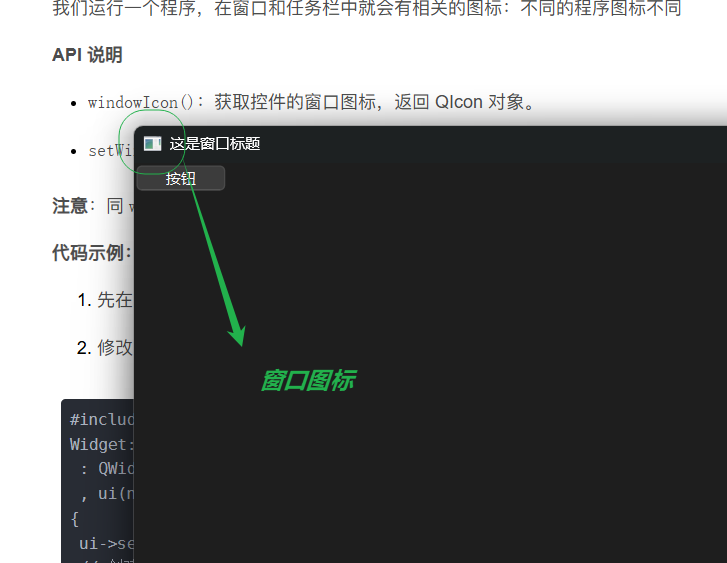

我们运行一个程序，在窗口和任务栏中就会有相关的图标：不同的程序图标不同：

API 说明

• windowIcon()：获取控件的窗口图标，返回 QIcon 对象。

• setWindowIcon(const QIcon& icon)：设置控件的窗口图标。

注意：这两个 API 同 windowTitle，上述操作仅针对顶层 widget 有效。

代码示例：设置窗口图标

1. 先在 D 盘中放一个图片，名字为 rose.png。




2. 修改 widget.cpp：

#include <QIcon>
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    //设置图标
    // "D:\\for_test\\rose.png"
    QIcon icon("D:/for_test/rose.png");//路径不要带中文
    //C++11引入了 raw string 解决该问题 --- 字符串里不包含任何转义字符（所有的字符都不会转义）
    //r("D:\for_test\rose.png")

    this->setWindowIcon(icon);
}

1. 注意：Windows 下路径的分隔符可以使用 / 也可以使用 \，但是如果在字符串中使用 \，需要写作转义字符的形式 \\。因此更推荐使用 /。另外，C++11引入了 raw string 解决该问题 --- 字符串里不包含任何转义字符（所有的字符都不会转义）--- 用法：

   r("D:\for_test\rose.png")

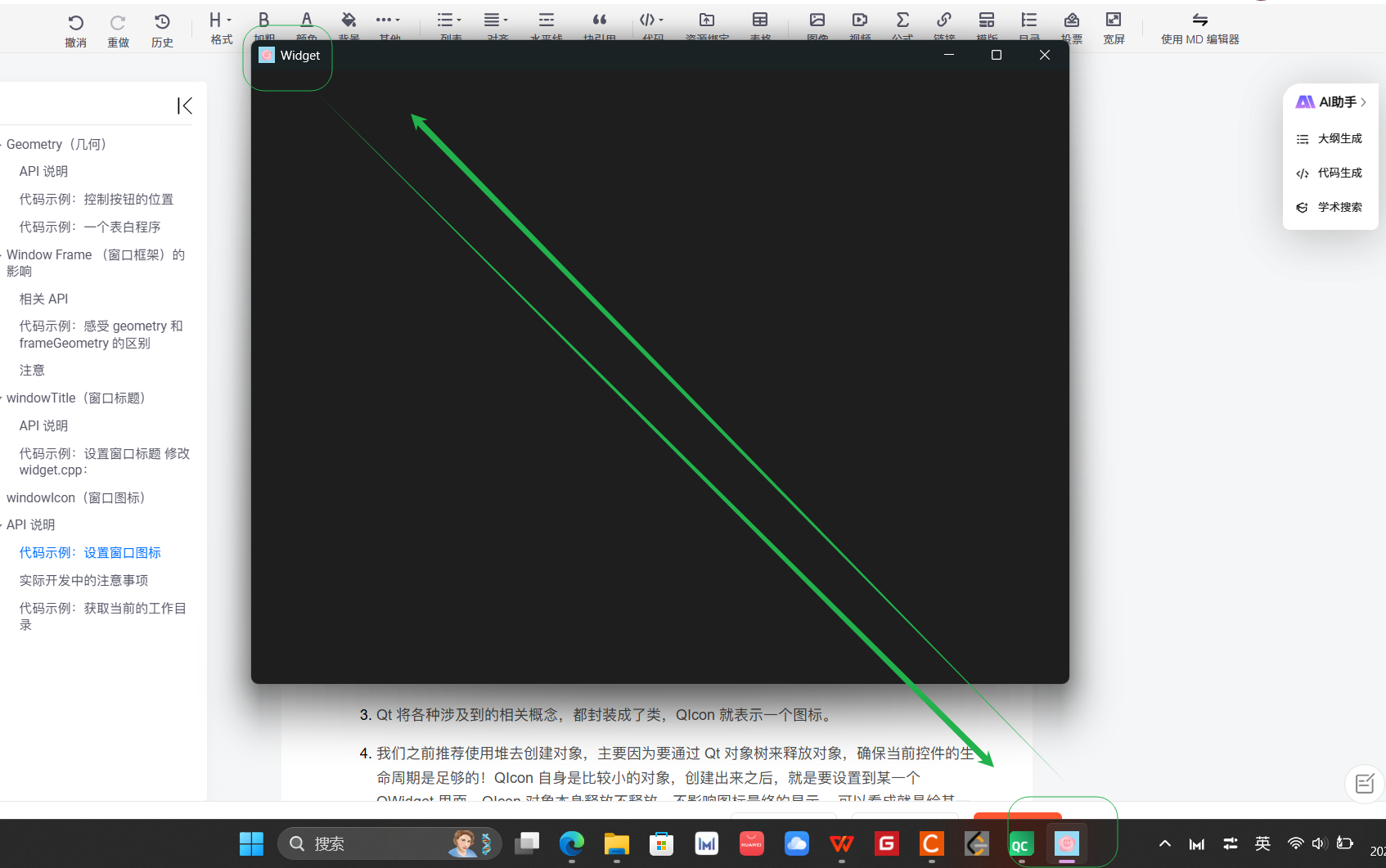

2. 运行程序，可以看到窗口图标已经成为上述图片，同时程序在任务栏中的图标也发生了改变。

3. Qt 将各种涉及到的相关概念，都封装成了类，QIcon 就表示一个图标。

4. 我们之前推荐使用堆去创建对象，主要因为要通过 Qt 对象树来释放对象，确保当前控件的生命周期是足够的！QIcon 自身是比较小的对象，创建出来之后，就是要设置到某一个 QWidget 里面，QIcon 对象本身释放不释放，不影响图标最终的显示 -- 可以看成就是给某一个函数调用传参数的参数作用。而且 QIcon 也不支持对象树机制！

实际开发中的注意事项

• 一般不会在代码中通过绝对路径引入图片，因为无法保证程序发布后，用户的电脑上也有同样的路径。--- 说不定有的没有D盘 --- 不要写死了

• 如果使用相对路径，则需要确保代码中的相对路径写法和图片实际所在的路径匹配（比如代码中写作 "./image/rose.jpg"，就需要在当前工作目录中创建 image 目录，并把 rose.png 放进去）。

• 绝对路径：以盘符（Windows）或者以 /（Linux）开头的路径。

• 相对路径：以 .（表示当前路径）或者以 ..（表示当前路径上级路径）开头的路径。其中 . 经常也会省略。相对路径的前提是需要明确“当前工作目录”。

• 对于 Qt 程序来说，当前工作目录可能是变化的。比如通过 Qt Creator 运行的程序，当前工作目录是项目的构建目录；直接双击 exe 运行，工作目录则是 exe 所在目录。

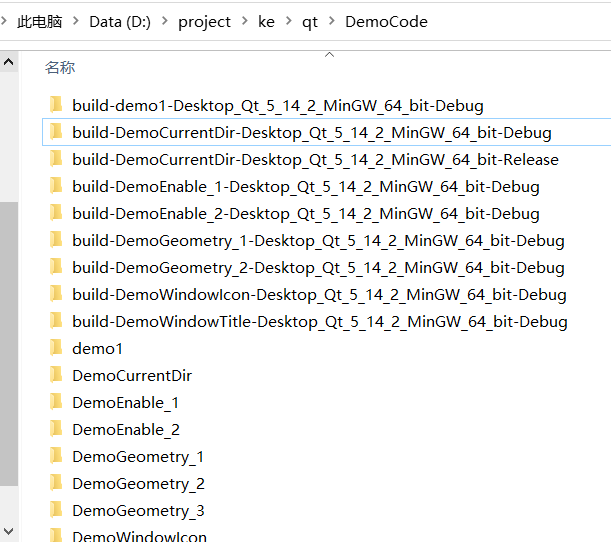

• 所谓构建目录，是和 Qt 项目并列的，专门用来放生成的临时文件和最终 exe 的目录。



代码示例：获取当前的工作目录

1. 在界面上创建一个比较大的 label，确保能把路径显示完整。objectName 使用默认的 label 即可。
2. 修改 widget.cpp：

   #include <QDir>
   Widget::Widget(QWidget *parent)
       : QWidget(parent)
       , ui(new Ui::Widget)
   {
       ui->setupUi(this);
       // 获取到当前工作目录
       QString currentDir = QDir::currentPath();
       // 设置工作目录到 label 中
       ui->label->setText(currentDir);
   }

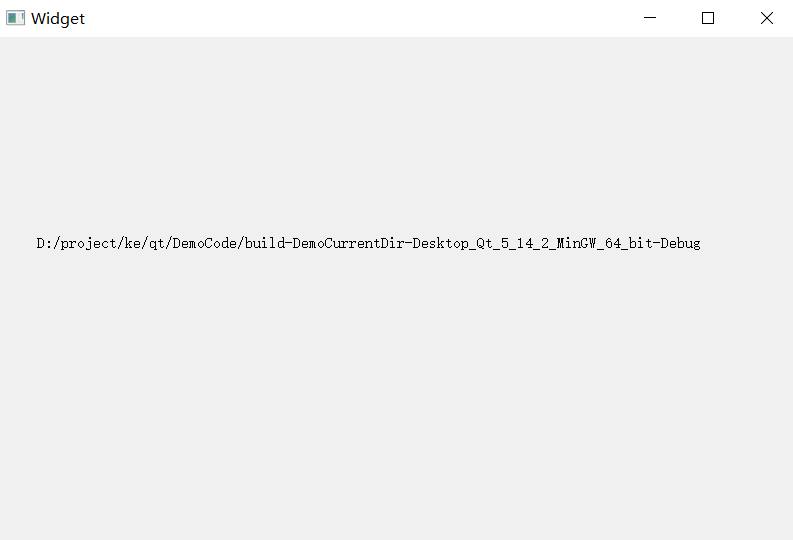

3. 直接在 Qt Creator 中执行程序，可以看到当前工作目录是项目的构建目录。

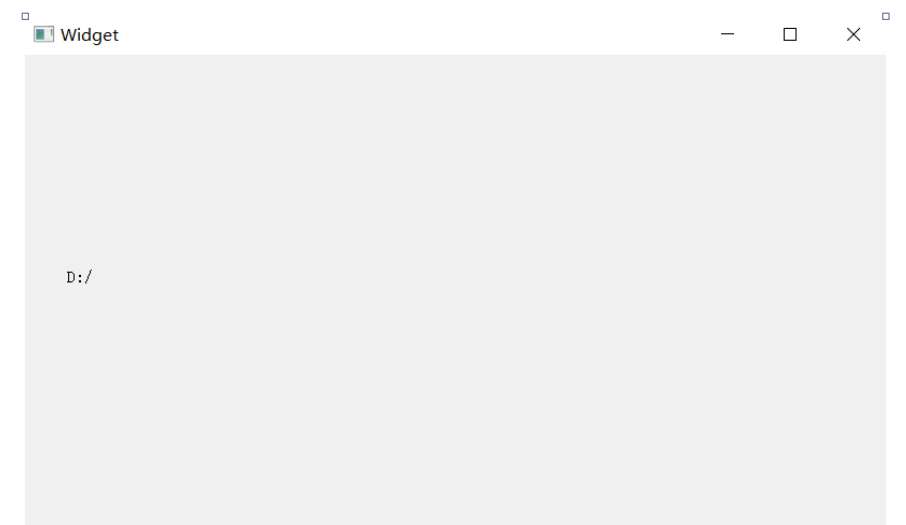

4. 进入上述构建目录，把里面的 exe 拷贝到其他目录中（比如 D: 中）。再次执行程序，可以看到当前工作目录已经发生改变。



5. 要想直接能双击 exe 运行，需要先把 Qt 的路径添加到 path 环境变量中，否则会提示找不到动态库。这一点在最开始搭建开发环境的时候已经操作过，此处不再赘述。
6. 注意，上述构建目录是随时可删除的。比如点击菜单栏中的“构建”->“清理项目”，就会把这个目录中的内容清空掉。因此如果把图片文件放到构建目录中，可能在不小心删除后就丢失了。我们还是希望能够把图片和源代码放在一起，并且使我们的程序无论拷贝到任何位置中都能正确使用图片。

Qt 的 qrc 资源管理机制

通过 qrc 机制，可以重根本上解决两个问题：

1. 确保图片所在的路径在目标用户机器上存在。

2. 确保图片不会被用户搞没了。

方式：给 Qt 项目中引入一个额外的 xml 文件（后缀使用 .qrc 表示），在这个 xml 中，把要使用的图片资源给导入进来，并且在 xml 中进行记录！

Qt 在编译项目的时候，就会根据 qrc 中的描述的图片信息，找到图片内容，并且提取出图片的二进制数据，把这些二进制数据转化成 C++ 代码，最终编译到 exe 中！

缺点就是 qrc 无法导入太大的资源文件，比如搞几个 GB 的视频文件，qrc 就无能力了！

• Qt 使用 qrc 机制帮我们自动完成了上述工作，更方便地来管理项目依赖的静态资源。

• qrc 文件：是一种 XML 格式的资源配置文件，它用 XML 记录硬盘上的文件和对应的随意指定的资源名称。应用程序通过资源名称来访问这些资源。

• 在 Qt 开发中，可以通过将资源文件添加到项目中来方便地访问和管理这些资源。这些资源文件可以位于 qrc 文件所在目录的同级或其子目录下。

• 在构建程序的过程中，Qt 会把资源文件的二进制数据转成 cpp 代码，编译到 exe 中。从而使依赖的资源变得“路径无关”。

• 这种资源管理机制并非 Qt 独有，很多开发框架都有类似的机制。例如 Android 的 Resources 和 AssetManager 也是类似的效果。

代码示例：通过 qrc 管理图片作为图标

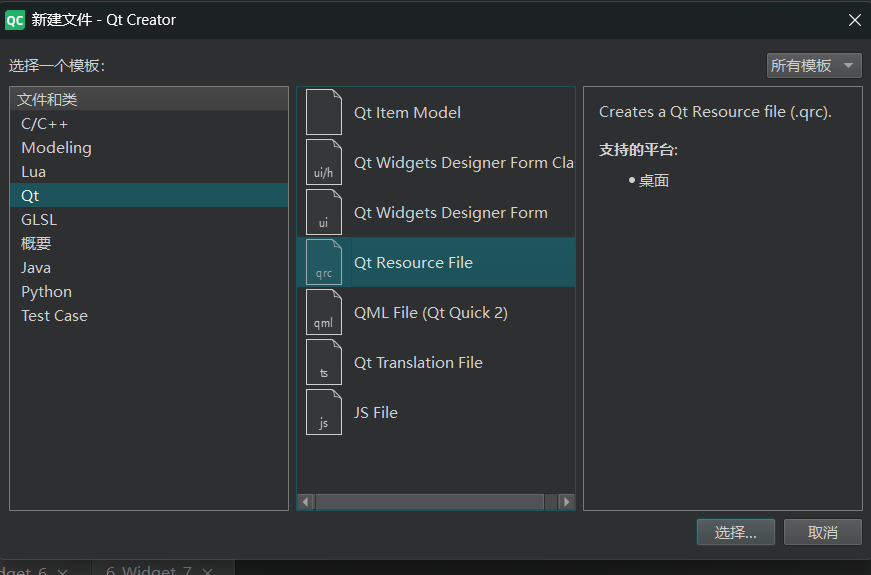

1. 右键项目，创建一个 Qt Resource File（qrc 文件），文件名随意起（不要带中文），此处叫做 resource.qrc。

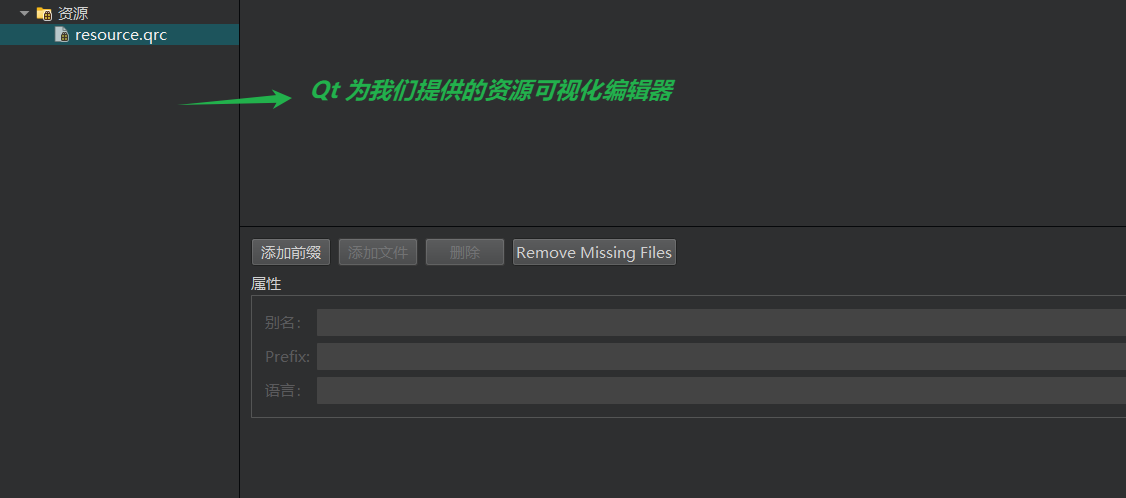

2. 在 qrc 编辑器中，添加前缀。此处我们前缀设置成 / 即可。所谓的前缀，可以理解成“虚拟目录”（没有在我们的电脑中真实存在，是 Qt 抽象出来的）。这个前缀决定了后续我们如何在代码中访问资源。

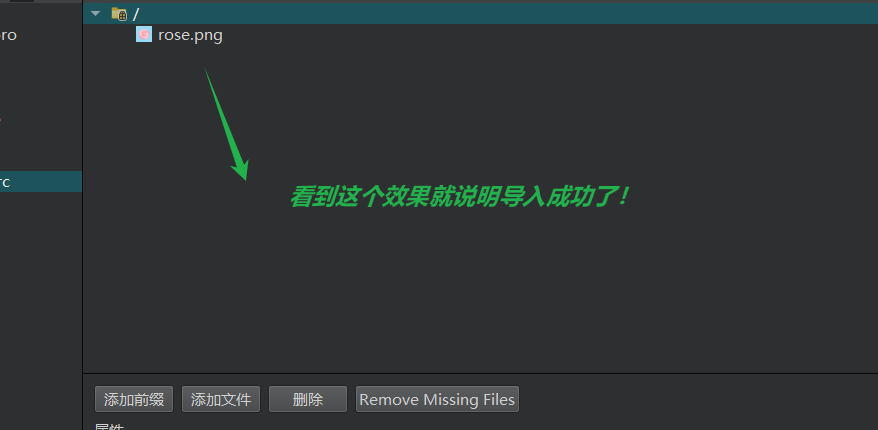

3. 在资源编辑器中，点击 add Files 添加资源文件。此处我们需要添加的是 rose.png。注意：添加的文件必须是在 qrc 文件的同级目录，或者同级目录的子目录中。因此需要把之前 D 盘中的 rose.png 复制到上述目录中。添加完毕后，可以在资源编辑器中看到添加好的文件。



4. 在代码中使用 rose.png：

#include <QIcon>
Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    //设置图标

    QIcon icon(":/rose.png");

    this->setWindowIcon(icon);
}

注意上述路径的访问规则：

• 使用 : 作为开头，表示从 qrc 中读取资源。

• / 是上面配置的前缀。

• rose.jpg 是资源的名称。

• 需要确保代码中编写的路径和添加到 qrc 中资源的路径匹配。否则资源无法被访问（同时也不会有报错提示）。

运行程序，可以看到图标已经能正确设置。

接下来，可以进入到项目的构建目录，可以看到目录中多了一个 qrc_resource.cpp 文件。直接打开这个文件，可以看到类似如下代码：

/****************************************************************************
** Resource object code
**
** Created by: The Resource Compiler for Qt version 6.9.0
**
** WARNING! All changes made in this file will be lost!
*****************************************************************************/

#ifdef _MSC_VER
// disable informational message "function ... selected for automatic inline expansion"
#pragma warning (disable: 4711)
#endif

static const unsigned char qt_resource_data[] = {
  // rose.png
  0x0,0x13,0x78,0xfb,
  0x89,
  0x50,0x4e,0x47,0xd,0xa,0x1a,0xa,0x0,0x0,0x0,0xd,0x49,0x48,0x44,0x52,0x0,
  0x0,0x5,0x30,0x0,0x0,0x5,0x30,0x8,0x2,0x0,0x0,0x0,0xfb,0xf,0xed,0x35,
  0x0,0x0,0x0,0x5b,0x65,0x58,0x49,0x66,0x4d,0x4d,0x0,0x2a,0x0,0x0,0x0,0x8,
  0x0,0x1,0x1,0x3b,0x0,0x2,0x0,0x0,0x0,0x41,0x0,0x0,0x0,0x1a,0x0,0x0,
  0x0,0x0,0x61,0x32,0x34,0x63,0x37,0x63,0x35,0x63,0x62,0x36,0x30,0x62,0x62,0x37,
  0x66,0x36,0x30,0x39,0x32,0x61,0x62,0x35,0x62,0x61,0x36,0x37,0x37,0x66,0x34,0x61,
  0x30,0x31,0x66,0x33,0x66,0x36,0x63,0x33,0x34,0x38,0x62,0x36,0x39,0x62,0x66,0x31,
  0x62,0x35,0x31,0x65,0x35,0x38,0x65,0x63,0x63,0x31,0x37,0x66,0x39,0x61,0x61,0x32,
  0x33,0x33,0x0,0x1b,0x21,0xc5,0xce,0x0,0x0,0x20,0x0,0x49,0x44,0x41,0x54,0x78,
  0x9c,0x94,0xbd,0x4b,0x96,0x24,0x3b,0xe,0x2c,0x66,0x6,0x8f,0xea,0xf7,0x56,0xa7,
  0xad,0x68,0xac,0xa5,0x68,0xa0,0xad,0x49,0xab,0xd0,0xe0,0xdd,0x4a,0x87,0x69,0x80,
  0xf,0x41,0xba,0x47,0xde,0x96,0x9f,0xee,0xba,0x91,0x11,0x74,0x12,0xc4,0x9f,0x4,
  0x8,0xf2,0xff,0xfa,0x7f,0xfe,0x5f,0x0,0x4e,0x48,0xfa,0xf1,0x5b,0x12,0x79,0x49,
  // .............
};
#ifdef QT_NAMESPACE
#  define QT_RCC_PREPEND_NAMESPACE(name) ::QT_NAMESPACE::name
#  define QT_RCC_MANGLE_NAMESPACE0(x) x
#  define QT_RCC_MANGLE_NAMESPACE1(a, b) a##_##b
#  define QT_RCC_MANGLE_NAMESPACE2(a, b) QT_RCC_MANGLE_NAMESPACE1(a,b)
#  define QT_RCC_MANGLE_NAMESPACE(name) QT_RCC_MANGLE_NAMESPACE2( \
        QT_RCC_MANGLE_NAMESPACE0(name), QT_RCC_MANGLE_NAMESPACE0(QT_NAMESPACE))
#else
#   define QT_RCC_PREPEND_NAMESPACE(name) name
#   define QT_RCC_MANGLE_NAMESPACE(name) name
#endif

#if defined(QT_INLINE_NAMESPACE)
inline namespace QT_NAMESPACE {
#elif defined(QT_NAMESPACE)
namespace QT_NAMESPACE {
#endif

bool qRegisterResourceData(int, const unsigned char *, const unsigned char *, const unsigned char *);
bool qUnregisterResourceData(int, const unsigned char *, const unsigned char *, const unsigned char *);

#ifdef QT_NAMESPACE
}
#endif

int QT_RCC_MANGLE_NAMESPACE(qInitResources_resource)();
int QT_RCC_MANGLE_NAMESPACE(qInitResources_resource)()
{
    int version = 3;
    QT_RCC_PREPEND_NAMESPACE(qRegisterResourceData)
        (version, qt_resource_struct, qt_resource_name, qt_resource_data);
    return 1;
}

int QT_RCC_MANGLE_NAMESPACE(qCleanupResources_resource)();
int QT_RCC_MANGLE_NAMESPACE(qCleanupResources_resource)()
{
    int version = 3;
    QT_RCC_PREPEND_NAMESPACE(qUnregisterResourceData)
       (version, qt_resource_struct, qt_resource_name, qt_resource_data);
    return 1;
}

#ifdef __clang__
#   pragma clang diagnostic push
#   pragma clang diagnostic ignored "-Wexit-time-destructors"
#endif

namespace {
   struct initializer {
       initializer() { QT_RCC_MANGLE_NAMESPACE(qInitResources_resource)(); }
       ~initializer() { QT_RCC_MANGLE_NAMESPACE(qCleanupResources_resource)(); }
   } dummy;
}

#ifdef __clang__
#   pragma clang diagnostic pop
#endif

上述代码其实就是通过 unsigned char 数组，把 rose.png 中的每个字节都记录下来。这些代码会被编译到 exe 中。后续无论 exe 被复制到哪个目录下，都确保能够访问到该图片资源。

qrc 资源管理方案的优缺点

• 优点：确保了图片、字体、声音等资源能够真正做到“目录无关”，无论如何都不会出现资源丢失的情况。

• 缺点：不适合管理体积大的资源。如果资源比较大（比如是几个 MB 的文件），或者资源特别多，生成的最终的 exe 体积就会比较大，程序运行消耗的内存也会增大，程序编译的时间也会显著增加。
