ACL 访问控制列表全解析：从规则语法到实战配置

ACL访问控制列表

前言

访问控制列表ACL（Access Control List）可以定义一系列不同的规则，设备根据这些规则对数据包进行分类，并针对不同类型的报文进行不同的处理，从而可以实现对网络访问行为的控制、限制网络流量、提高网络性能、防止网络攻击等等。

1. 应用场景

一、基于条件过滤与动作执行

• 功能说明：ACL能够依据特定的需求设定过滤条件，并且在数据匹配这些条件后执行相应的动作。

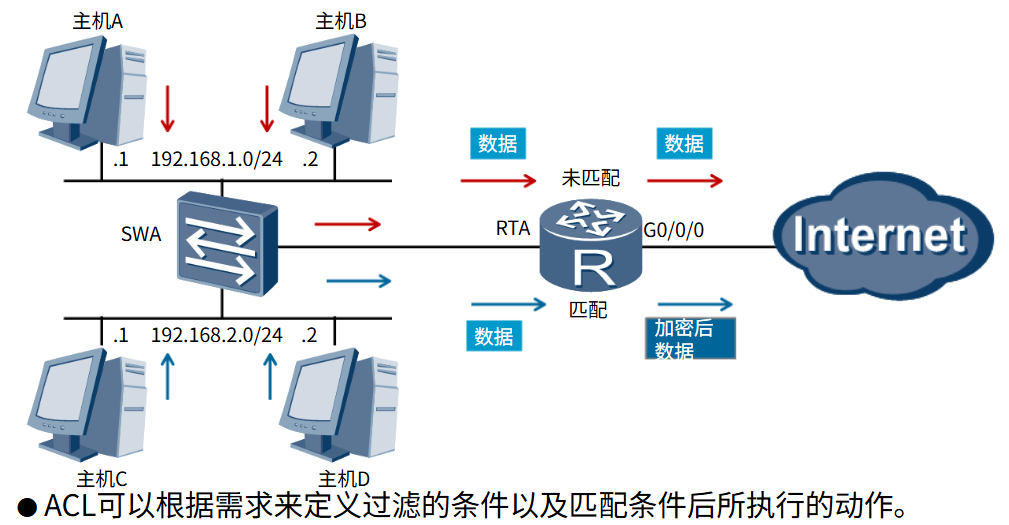

• 场景示例：在图中，数据从主机（如主机A、B、C、D）经过交换机SWA传输到路由器RTA。RTA会对数据进行匹配检查，未匹配的数据包直接转发到互联网，而匹配的数据包可能会执行特定动作，比如图中显示的加密处理后再转发。
• 应用意义：这种方式可以实现对特定数据的精准控制，例如对敏感数据进行加密保护，确保数据在传输过程中的安全性。

二、流量的允许与拒绝控制

• 功能说明：ACL可以通过定义规则来决定是否允许或拒绝网络流量的通过。

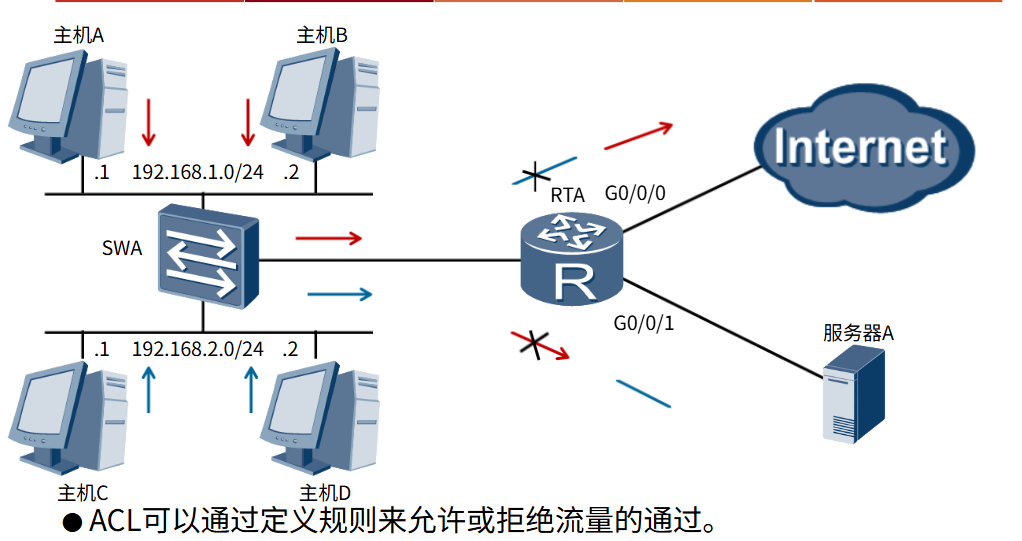

• 场景示例：在第二张图中，路由器RTA的不同接口（如G0/0/0和G0/0/1）应用了ACL规则。从图中可以看到，某些流量被禁止通过（用叉号表示），而其他流量可能被允许通过。例如，可能禁止主机A、B所在网段（192.168.1.0/24）的流量访问互联网，或者禁止主机C、D所在网段（192.168.2.0/24）的流量访问服务器A。
• 应用意义：这种应用可以用于网络访问控制，增强网络的安全性，防止未经授权的访问，或者实现特定的网络访问策略，如限制某些用户或网段的访问权限。

2. ACL 分类

3. ACL规则语法总结

一、核心语法元素表格

二、规则匹配逻辑

ACL规则按 “编号从小到大” 依次匹配，一旦某条规则匹配成功，立即执行该规则的动作（permit/deny），不再检查后续规则。

若所有规则都未匹配，基本ACL默认拒绝（deny）所有流量（高级ACL默认行为需参考设备手册，通常也为deny）。

三、示例解析

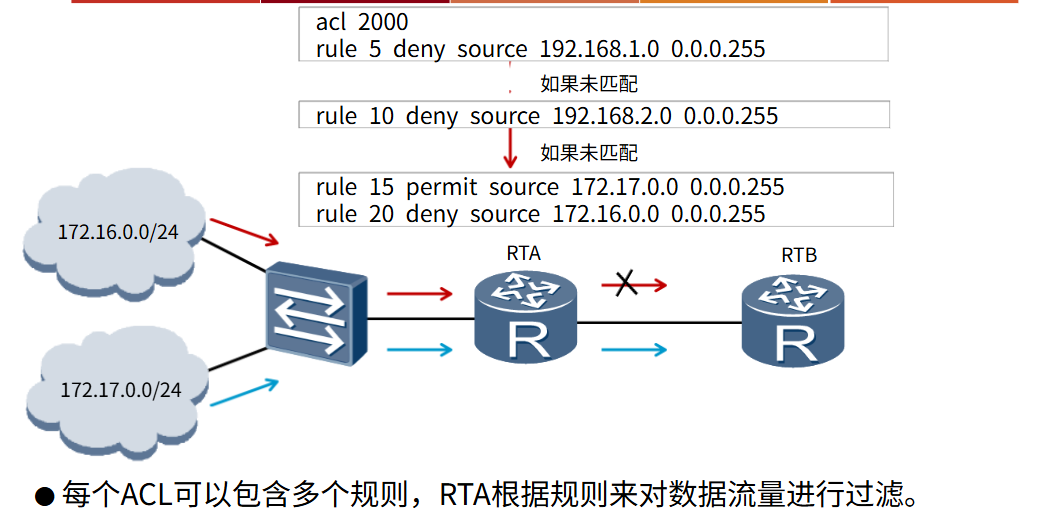

图片中配置了ACL 2000（基本ACL），包含4条规则，匹配逻辑如下：

四、补充说明（反掩码与子网掩码的关系）

反掩码（通配符掩码）与子网掩码作用相反：

• 子网掩码用 1 表示“网络位/必须匹配”，0 表示“主机位/任意”；
• 反掩码用 0 表示“必须匹配”，255 表示“任意”。

例如：source 192.168.1.0 0.0.0.255 中，反掩码 0.0.0.255 表示前3个字节（192.168.1）必须严格匹配，最后1个字节（.0）任意，对应子网掩码 255.255.255.0，即匹配 192.168.1.0/24 网段。

五、 ACL基本配置

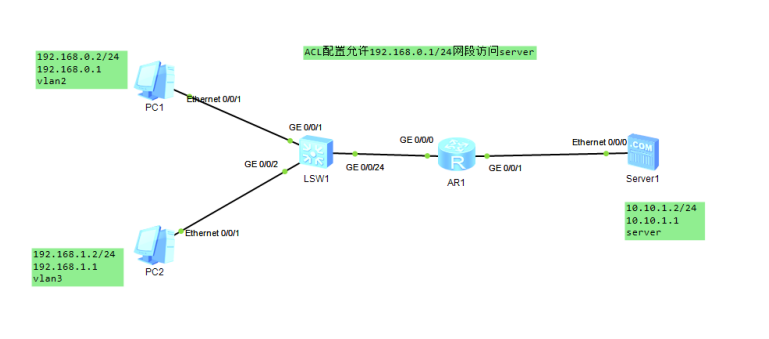

基本ACL2000-2999的配置案例

配置思路：

1、配置交换机，设置两个网段，在 g0/0/24口配trunk放行所有vlan

2、路由器配置ACL访问控制列表允许通过192.168.0.1/24 拒绝192.168.1.0/24

（1）交换机配置

<Huawei>sys
[Huawei]vlan batch 2 to 3
# [Huawei]int vlanif 2
# [Huawei-Vlanif2]ip address 192.168.0.1 24
# [Huawei-Vlanif2]int vlanif 3
# [Huawei-Vlanif3]ip address 192.168.1.1 24
[Huawei-Vlanif3]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 2
[Huawei-GigabitEthernet0/0/1]int g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 3
[Huawei-GigabitEthernet0/0/2]int g0/0/24
[Huawei-GigabitEthernet0/0/24]port link-type trunk
[Huawei-GigabitEthernet0/0/24]port trunk allow-pass vlan 2 3

无需配置vlanif，在路由器中配置网关，交换机模拟二层

（2）路由器配置

（1）先配置ACL控制表

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]acl 2000
[Huawei-acl-basic-2000]rule 5 permit source 192.168.0.0 0.0.0.255
[Huawei-acl-basic-2000]rule 10 deny source 192.168.1.0 0.0.0.255

（2）配置001接口和应用当前的ACL

<Huawei>sys
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 10.10.1.1 24 #给10.10.1.2配置网关
[Huawei-GigabitEthernet0/0/1]traffic-filter inbound acl 2000 #给当前接口配置入栈ACL
[Huawei-GigabitEthernet0/0/1]dis this
[V200R003C00]
#
interface GigabitEthernet0/0/1
ip address 10.10.1.1 255.255.255.0
traffic-filter inbound acl 2000
#
return

（3）单臂路由配置

[Huawei-acl-basic-2000]int g0/0/0.2
[Huawei-GigabitEthernet0/0/0.2]dot1q termination vid 2
[Huawei-GigabitEthernet0/0/0.2]ip address 192.168.0.1 24
[Huawei-GigabitEthernet0/0/0.2]arp broadcast enable
[Huawei-GigabitEthernet0/0/0.2]int g0/0/0.3
[Huawei-GigabitEthernet0/0/0.3]dot1q termination vid 3
[Huawei-GigabitEthernet0/0/0.3]ip address 192.168.1.1 24
#备注：如果单臂路由中开启所有路由中的arp广播，则在后续的出入栈位置需要设置outbound

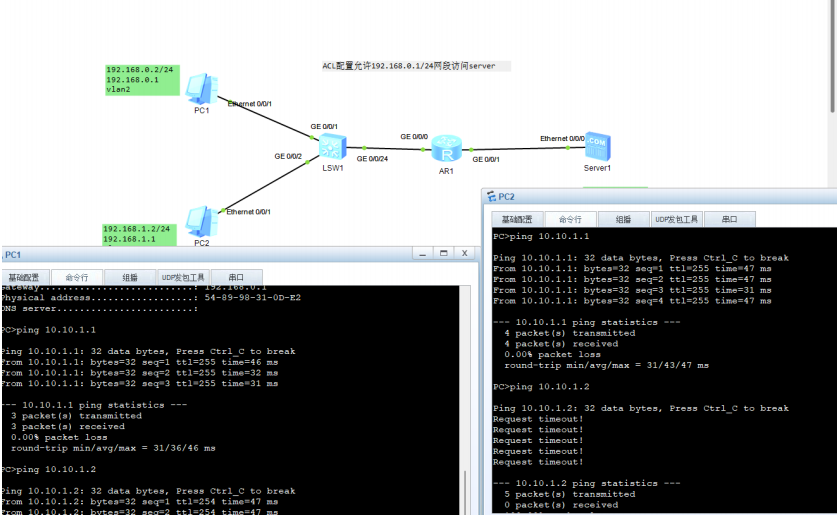

（4）连通性测试

扩展一点

仅允许192.168.0.0/24网段内的主机可以远程登录路由器进行管理

思路：设一个ACCL普通表，限制其他网段主机访问

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]acl 2001
[Huawei-acl-basic-2001]rule 5 deny source 192.168.1.0 0.0.0.255 #禁用单个网段
[Huawei-acl-basic-2001]rule 10 deny source 192.168.1.100 0.0.0.0 #禁用单个IP
[Huawei-acl-basic-2001]quit
[Huawei]user-interface vty 0 4
[Huawei-ui-vty0-4]acl 2001 ?
inbound Filter login connections from the current user interface
outbound Filter logout connections from the current user interface
[Huawei-ui-vty0-4]acl 2001 inbound

虚拟终端配置：默认有5个虚拟会话，编号分别是0-4，用来做远程单登录：telnet ssh等

六、高级ACL配置

3000-3999编号

举例：

仅允许192.168.0.2 访问10.10.1.2 FTP服务（21端口），如下：

（1） 放行192.168.0.2访问10.10.1.2的21服务

[Huawei-acl-adv-3000]rule permit tcp source 192.168.0.2 0.0.0.0 destination 10.10.1.2 0.0.0.0 destination-port eq 21 #注意，可以指定规则不编号，也可忽略
[Huawei-acl-adv-3000]dis this
[V200R003C00]
#
acl number 3000
rule 5 permit tcp source 192.168.0.2 0 destination 10.10.1.2 0 destination-port
eq ftp
#
return

指定端口的时候采用的数学符号：

（2）同时，需要设置其他主机不允许访问10.10.1.2的21服务

[Huawei-acl-adv-3000]rule deny tcp destination 10.10.1.2 0.0.0.0 destination-port eq 21
[Huawei-acl-adv-3000]dis this
[V200R003C00]
#
acl number 3000
rule 5 permit tcp source 192.168.0.2 0 destination 10.10.1.2 0 destination-port
eq ftp
rule 10 deny tcp destination 10.10.1.2 0 destination-port eq ftp
#
return

其他流量需要放行

[Huawei-acl-adv-3000]rule permit ip
[Huawei-acl-adv-3000]quit

[Huawei-acl-adv-3000]rule permit ip

表示在高级 ACL 3000的配置视图下，添加一条规则：允许所有 IP 协议的数据包（包括 TCP、UDP、ICMP 等基于 IP 的协议）通过。

其中，acl-adv-3000 表示 “编号 3000 的高级 ACL”（华为高级 ACL 编号范围为 3000-3999）；rule 是配置 ACL 规则的关键字；permit 表示 “允许”；ip 表示匹配所有 IP 协议的数据包。

（3）应用到需要配置的接口即可

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]traffic-filter outbound acl 3000
[Huawei-GigabitEthernet0/0/0]quit
[Huawei]dis acl 3000
Advanced ACL 3000, 3 rules
Acl's step is 5
rule 5 permit tcp source 192.168.0.2 0 destination 10.10.1.2 0 destination-port
eq ftp
rule 10 deny tcp destination 10.10.1.2 0 destination-port eq ftp
rule 15 permit ip

七、 ACL（访问控制列表）规则总结

1. 基于「IP地址 + 协议类型」

• 控制逻辑：通过源/目的IP地址和协议类型（TCP/UDP/ICMP等）精准拦截/放行流量。
• 示例规则：

rule deny tcp source 192.168.1.0 0.0.0.255 destination 10.10.1.2 0.0.0.0

（拒绝 192.168.1.0/24 网段到 10.10.1.2 的所有TCP流量）

2. 基于「端口号」

• 控制逻辑：通过TCP/UDP的源/目的端口（如HTTP=80、FTP=21）细化流量控制。
• 示例规则：

rule permit tcp source 192.168.1.0 0.0.0.255 destination 10.10.1.2 0.0.0.0 destination-port eq 21

（允许 192.168.1.0/24 到 10.10.1.2 的FTP流量，因FTP控制连接的目的端口为21）

3. 基于「数据包标志位」

• 控制逻辑：通过TCP头部标志位（SYN/ACK/FIN等）识别连接阶段（如“发起新连接”“确认连接”）。
• 示例规则：

rule permit tcp source 192.168.1.0 0.0.0.255 destination 10.10.1.2 0.0.0.0 tcp-flag syn

（允许 192.168.1.0/24 到 10.10.1.2 的TCP SYN包，即允许“发起新连接”的流量）

4. 基于「时间」

• 控制逻辑：通过时间范围（按天/周等周期）限制规则生效时段，实现“分时管控”。
• 配置步骤：先定义时间范围，再关联规则。
  示例：

time-range work-time 09:00 to 18:00 daily  // 定义“工作时间”：每天9:00-18:00
rule permit ip source 192.168.1.0 0.0.0.255 destination 10.10.1.2 0.0.0.0 time-range work-time

（仅在“工作时间”内，允许 192.168.1.0/24 到 10.10.1.2 的所有IP流量）

5. 流量方向

• 定义：
  • inbound：进入接口的流量（如“外网→内网服务器”的流量）。
  • outbound：离开接口的流量（如“内网→外网”的流量）。
    （规则需结合接口方向应用，精准控制“进/出”流量）

6. 规则优先级（匹配顺序）

• 机制：规则按编号从小到大匹配（编号越小，优先级越高，优先执行）。
• 示例：

rule 5 deny ip source 192.168.1.0 0.0.0.255 destination 10.10.1.2 0.0.0.0  // 先拒绝该IP段所有流量
rule 10 permit ip  // 再允许所有IP流量（若前一条未匹配，才会执行）

（若 rule 5 匹配成功，rule 10 不会执行；若 rule 5 不匹配，才会执行 rule 10）

结语

在网络世界中，访问控制列表（ACL）就像一位精准的“守门人”，用一条条规则编织起网络安全与流量管理的防线。从基本ACL对源IP的简单过滤，到高级ACL对协议、端口、标志位的精细管控，再到二层ACL基于MAC地址的链路层防护，它以灵活的姿态适配着从简单到复杂的网络场景——无论是限制特定网段的访问权限，还是精准放行某类服务流量，ACL都在用“规则”的力量让网络行为更可控、更安全。

配置ACL的过程，实则是对网络需求的深度拆解：明确“谁能访问谁”“通过什么协议访问”“在什么时间访问”，再将这些需求转化为有序的规则。而规则的优先级、动作的合理设置，更考验着对网络流量走向的理解——毕竟，一条顺序颠倒的规则可能让整个策略功亏一篑。

对于网络管理者而言，ACL不是一成不变的“清单”，而是需要随网络架构、业务需求动态调整的“活策略”。它提醒我们：网络安全的核心，在于“精细化管控”；而高效的流量管理，始于对每一个数据包的清晰认知。

希望通过本文的梳理，你能对ACL的原理与配置有更清晰的把握。在实际运维中，不妨从具体场景出发，选择合适的ACL类型，打磨每一条规则——让这位“守门人”既不滥用权限，也不疏于防范，最终为你的网络筑起既安全又高效的屏障。
