基于 Hadoop 生态圈的数据仓库实践 —— OLAP 与数据可视化（五）

目录

五、Hue、Zeppelin 比较

1. Zeppelin 简介

2. Zeppelin 安装配置

（1）安装环境

（2）Zeppelin 及其相关组件

（3）配置 Zeppelin

（4）启动 Zeppelin

（5）测试

3. 在 Zeppelin 中添加 MySQL 翻译器

（1）编译 MySQL Interpreter 源代码

（2）部署二进制包

（3）重启 Zeppelin

（4）加载 MySQL Interpreter

（5）测试

4. Hue 与 Zeppelin 比较

（1）功能

（2）架构

（3）使用场景

五、Hue、Zeppelin 比较

        上一节简单介绍了 Hue 这种 Hadoop 生态圈的数据可视化组件，本节讨论另一种类似的产品 —— Zeppelin。首先介绍一下 Zeppelin，然后说明其安装的详细步骤，之后演示如何在 Zeppelin 中添加 MySQL 翻译器，最后从功能、架构、使用场景几方面将 Hue 和 Zeppelin 做一个比较。

1. Zeppelin 简介

        Zeppelin 是一个基于 Web 的软件，用于交互式地数据分析。一开始是 Apache 软件基金会的孵化项目，2016 年 5 月正式成为一个顶级项目（Top-Level Project，TLP）。Zeppelin 描述自己是一个可以进行数据摄取、数据发现、数据分析、数据可视化的笔记本，用以帮助开发者、数据科学家以及相关用户更有效地处理数据，而不必使用复杂的命令行，也不必关心集群的实现细节。Zeppelin 的架构图如下所示。

        从图中可以看到，Zeppelin 具有客户端/服务器架构，客户端一般就是指浏览器。服务器接收客户端的请求，并将请求通过 Thrift 协议发送给翻译器组。翻译器组物理表现为 JVM 进程，负责实际处理客户端的请求并与服务器进行通信。

        翻译器是一个插件式的体系结构，允许任何语言/后端数据处理程序以插件的形式添加到 Zeppelin 中。特别需要指出的是，Zeppelin 内建 Spark 翻译器，因此不需要构建单独的模块、插件或库。Spark 翻译器的架构图如下所示。

        当前的 Zeppelin 已经支持很多翻译器，如 Zeppelin 0.6.0 版本自带的翻译器有 alluxio、cassandra、file、hbase、ignite、kylin、md、phoenix、sh、tajo、angular、elasticsearch、flink、hive、jdbc、lens、psql、spark 等 18 种之多。插件式架构允许用户在 Zeppelin 中使用自己熟悉的特定程序语言或数据处理方式。例如，通过使用 %spark 翻译器，可以在 Zeppelin 中使用 Scala 语言代码。

        在数据可视化方面，Zeppelin 已经包含一些基本的图表，如柱状图、饼图、线形图、散点图等，任何后端语言的输出都可以被图形化表示。

        用户建立的每一个查询叫做一个 note，note 的 URL 在多用户间共享，Zeppelin 将向所有用户实时广播 note 的变化。Zeppelin 还提供一个只显示查询结果的 URL，该页不包括任何菜单和按钮。用这种方式可以方便地将结果页作为一帧嵌入到自己的 web 站点中。

2. Zeppelin 安装配置

        下面用一个典型的使用场景 —— 使用 Zeppelin 运行 SparkSQL 访问 Hive 表，在一个实验环境上说明 Zeppelin 的安装配置步骤。

（1）安装环境

        12 个节点的 Spark 集群，以 standalone 方式部署，各个节点运行的进程如下表所示。

• 操作系统：CentOS release 6.4
• Hadoop 版本：2.7.0
• Hive 版本：2.0.0
• Spark 版本：1.6.0

（2）Zeppelin 及其相关组件

        在 nbidc-agent-04 上安装部署 Zeppelin 及其相关组件。前提：nbidc-agent-04 需要能够连接互联网。

1. 安装 Git：在 nbidc-agent-04 上执行下面的指令。

   yum install curl-devel expat-devel gettext-devel openssl-devel zlib-devel
   yum install gcc perl-ExtUtils-MakeMaker
   yum remove git
   cd /home/work/tools/
   wget https://github.com/git/git/archive/v2.8.1.tar.gz
   tar -zxvf git-2.8.1.tar.gz
   cd git-2.8.1.tar.gz
   make prefix=/home/work/tools/git all
   make prefix=/home/work/tools/git install

2. 安装 Java：在 nbidc-agent-03 机器上执行下面的指令拷贝 Java 安装目录到 nbidc-agent-04机器上。

   scp -r jdk1.7.0_75 nbidc-agent-04:/home/work/tools/

3. 安装 Apache Maven：在 agent-04 上执行下面的指令。

   cd /home/work/tools/
   wget ftp://mirror.reverse.net/pub/apache/maven/maven-3/3.3.9/binaries/apache-maven-3.3.9-bin.tar.gz
   tar -zxvf apache-maven-3.3.9-bin.tar.gz

4.  安装 Hadoop 客户端：在 nbidc-agent-03 机器上执行下面的指令拷贝 Hadoop 安装目录到 nbidc-agent-04 机器上。

   scp -r hadoop nbidc-agent-04:/home/work/tools/

5. 安装 Spark 客户端：在 nbidc-agent-03 机器上执行下面的指令拷贝 Spark 安装目录到 nbidc-agent-04 机器上。

   scp -r spark nbidc-agent-04:/home/work/tools/

6. 安装 Hive 客户端：在 nbidc-agent-03 机器上执行下面的指令拷贝 Hive 安装目录到 nbidc-agent-04 机器上。

   scp -r hive nbidc-agent-04:/home/work/tools/

7. 安装 phantomjs：在 nbidc-agent-04 上执行下面的指令。

   cd /home/work/tools/
   tar -jxvf phantomjs-2.1.1-linux-x86_64.tar.bz2

8. 下载最新的 zeppelin 源码：在 nbidc-agent-04 上执行下面的指令。

   cd /home/work/tools/
   git clone https://github.com/apache/incubator-zeppelin.git

9. 设置环境变量：在 nbidc-agent-04 上编辑 /home/work/.bashrc 文件。

   vi /home/work/.bashrc
   # 添加下面的内容
   export PATH=.:$PATH:/home/work/tools/jdk1.7.0_75/bin:/home/work/tools/hadoop/bin:/home/work/tools/spark/bin:/home/work/tools/hive/bin:/home/work/tools/phantomjs-2.1.1-linux-x86_64/bin:/home/work/tools/incubator-zeppelin/bin;
   export JAVA_HOME=/home/work/tools/jdk1.7.0_75
   export HADOOP_HOME=/home/work/tools/hadoop
   export SPARK_HOME=/home/work/tools/spark
   export HIVE_HOME=/home/work/tools/hive
   export ZEPPELIN_HOME=/home/work/tools/incubator-zeppelin
   # 保存文件，并是设置生效
   source /home/work/.bashrc

10. 编译 zeppelin 源码：在 nbidc-agent-04 上执行下面的指令。

    cd /home/work/tools/incubator-zeppelin
    mvn clean package -Pspark-1.6 -Dspark.version=1.6.0 -Dhadoop.version=2.7.0 -Phadoop-2.6 -Pyarn -DskipTests

（3）配置 Zeppelin

1. 配置 zeppelin-env.sh 文件：在 nbidc-agent-04 上执行下面的命令。

   cp /home/work/tools/incubator-zeppelin/conf/zeppelin-env.sh.template  /home/work/tools/incubator-zeppelin/conf/zeppelin-env.sh
   vi /home/work/tools/incubator-zeppelin/conf/zeppelin-env.sh
   # 添加下面的内容
   export JAVA_HOME=/home/work/tools/jdk1.7.0_75
   export HADOOP_CONF_DIR=/home/work/tools/hadoop/etc/hadoop
   export MASTER=spark://nbidc-agent-03:7077

2. 配置 zeppelin-site.xml 文件：在 nbidc-agent-04 上执行下面的命令。

   cp /home/work/tools/incubator-zeppelin/conf/zeppelin-site.xml.template  /home/work/tools/incubator-zeppelin/conf/zeppelin-site.xml
   vi /home/work/tools/incubator-zeppelin/conf/zeppelin-site.xml
   # 修改下面这段的value值，设置zeppelin的端口为9090
   <property>
     <name>zeppelin.server.port</name>
     <value>9090</value>
     <description>Server port.</description>
   </property>

3. 将 hive-site.xml 拷贝到 Zeppelin 的配置目录下：在 nbidc-agent-04 上执行下面的指令。

   cd /home/work/tools/incubator-zeppelin
   cp /home/work/tools/hive/conf/hive-site.xml .

（4）启动 Zeppelin

        在 nbidc-agent-04 上执行下面的命令。

zeppelin-daemon.sh start

（5）测试

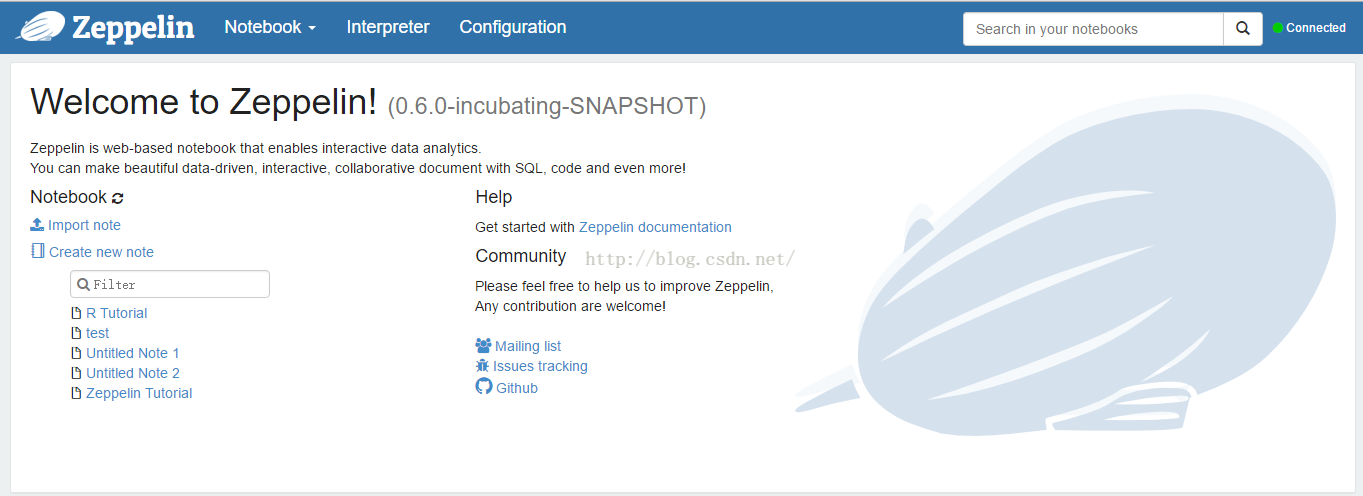

        从浏览器输入 http://nbidc-agent-04:9090/，如下图所示。

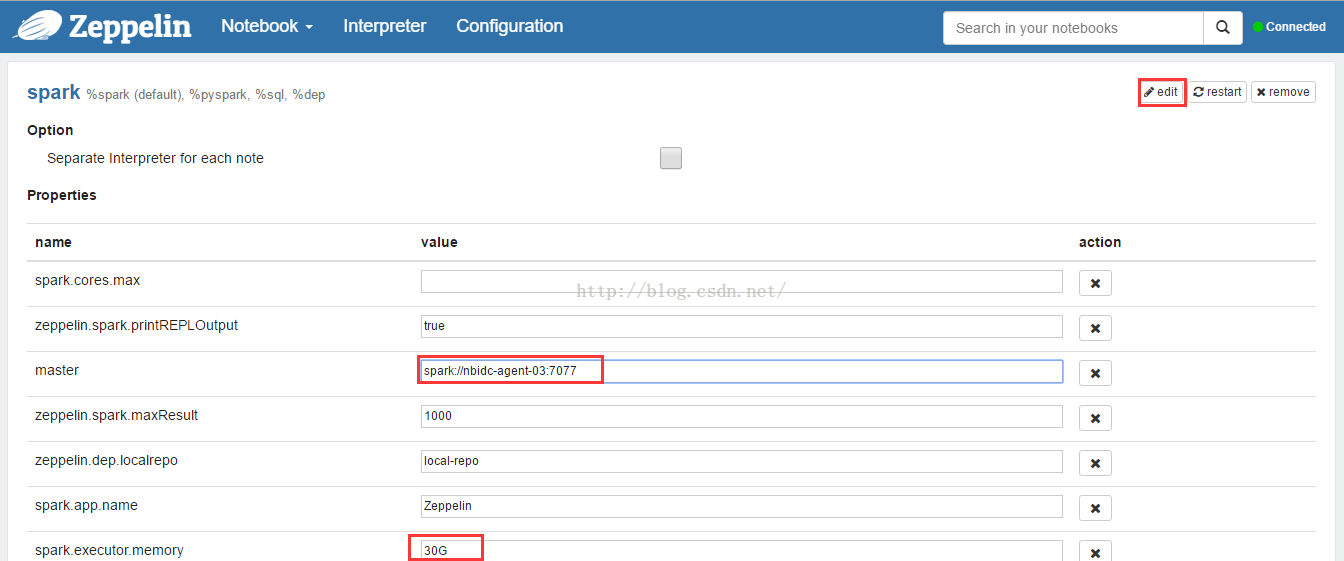

        点击‘Interpreter’菜单，配置并保存spark解释器，如下图所示。

        配置并保存 hive 解释器，如下图所示。

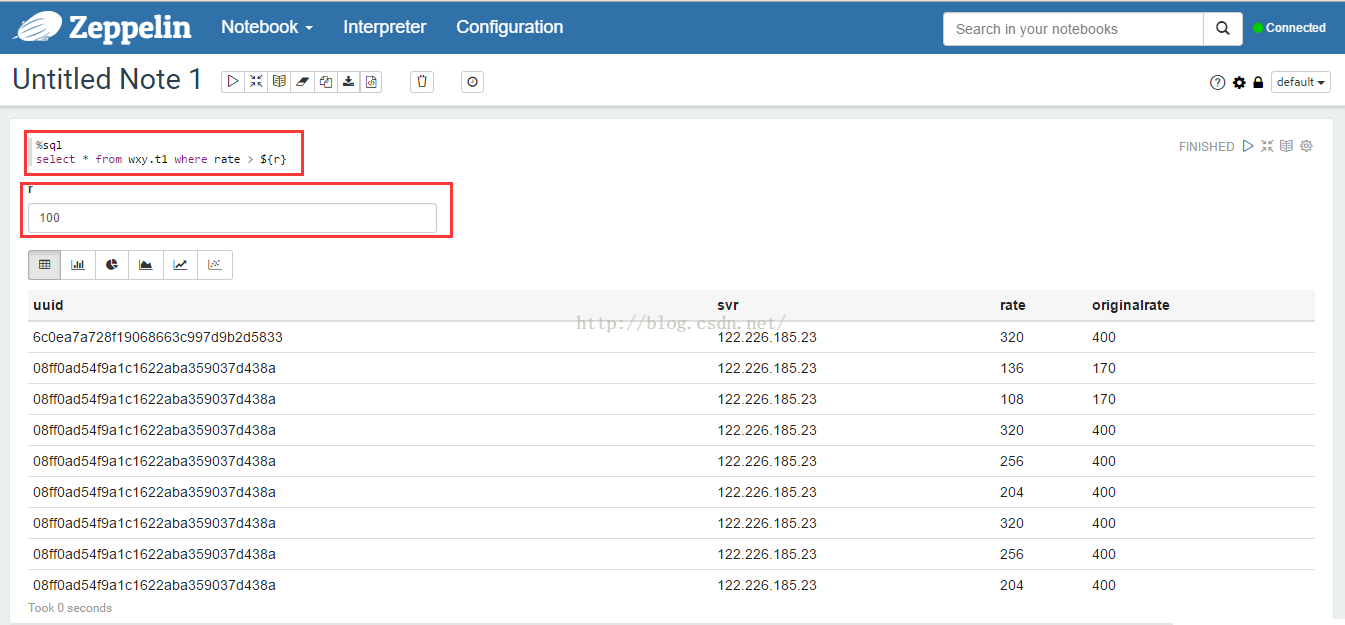

        点击‘NoteBook’->‘Create new note’子菜单项，建立一个新的查询并执行，结果如下图所示。

        说明：这是一个动态表单 SQL，SparkSQL 语句为：

%sql
select * from wxy.t1 where rate > ${r}

        第一行指定解释器为 SparkSQL，第二行用 ${r} 指定一个运行时参数，执行时页面上会出现一个文本编辑框，输入参数后回车，查询会按照指定参数进行，如图会查询 rate > 100 的记录。

3. 在 Zeppelin 中添加 MySQL 翻译器

        数据可视化的需求很普遍，如果常用的如 MySQL 这样的关系数据库也能使用 Zeppelin 查询，并将结果图形化显示，那么就可以用一套统一的数据可视化方案处理大多数常用查询。Zeppelin 本身还不带 MySQL 翻译器，幸运的是已经有 MySQL 翻译器插件了。下面说明该插件的安装步骤及简单测试。

（1）编译 MySQL Interpreter 源代码

cd /home/work/tools/
git clone https://github.com/jiekechoo/zeppelin-interpreter-mysql
mvn clean package

（2）部署二进制包

mkdir /home/work/tools/incubator-zeppelin/interpreter/mysql
cp /home/work/tools/zeppelin-interpreter-mysql/target/zeppelin-mysql-0.5.0-incubating.jar /home/work/tools/incubator-zeppelin/interpreter/mysql/
# copy dependencies to mysql directory
cp commons-exec-1.1.jar mysql-connector-java-5.1.6.jar slf4j-log4j12-1.7.10.jar log4j-1.2.17.jar slf4j-api-1.7.10.jar /home/work/tools/incubator-zeppelin/interpreter/mysql/
vi /home/work/tools/incubator-zeppelin/conf/zeppelin-site.xml

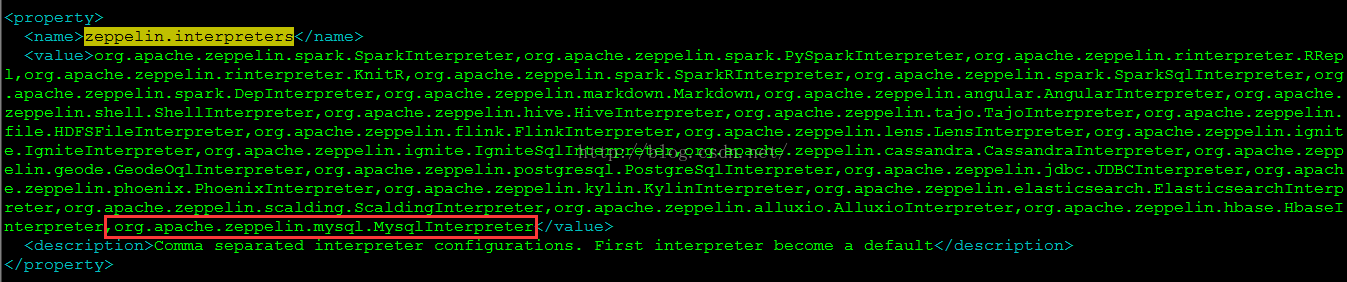

        在 zeppelin.interpreters 的 value 里增加一些内容“,org.apache.zeppelin.mysql.MysqlInterpreter”，如下图所示。

（3）重启 Zeppelin

zeppelin-daemon.sh restart

（4）加载 MySQL Interpreter

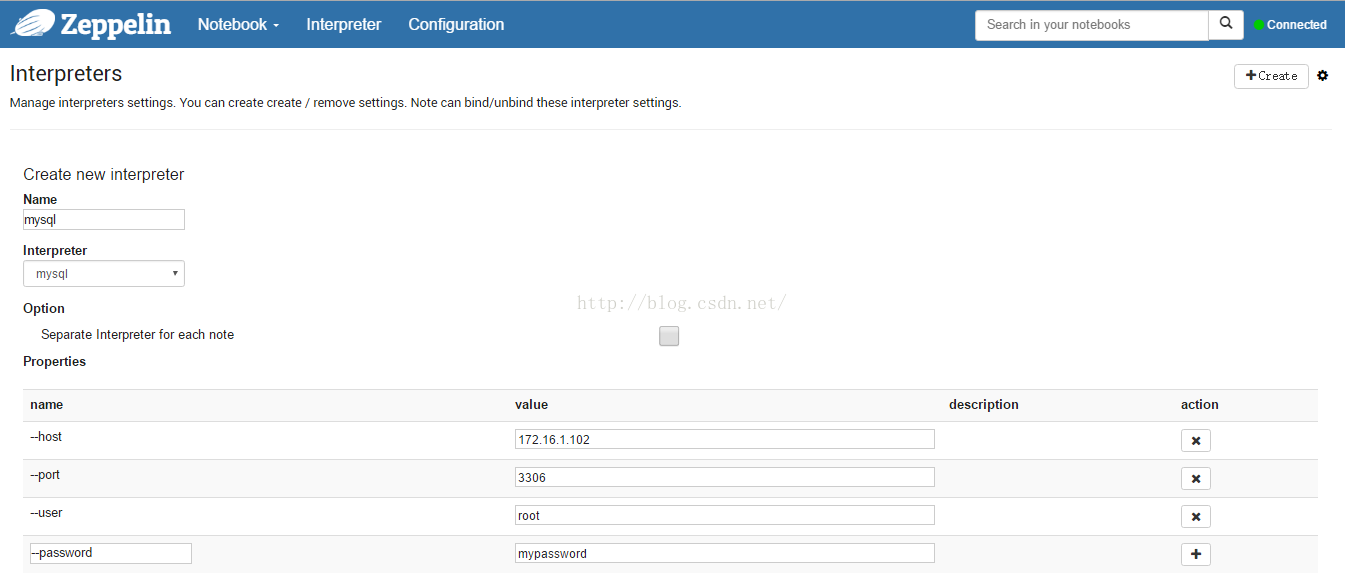

        打开主页 http://nbidc-agent-04:9090/，‘Interpreter’ -> ‘Create’，完成类似下图的页面，完成点击‘Save’ 。

（5）测试

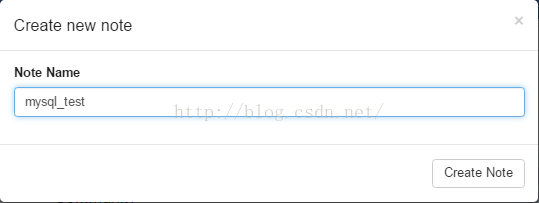

• 创建名为 mysql_test 的 note，如下图所示。

• 输入下面的查询语句，按创建日期统计建立表的个数。

%mysql
select date_format(create_time,'%Y-%m-%d') d, count(*) c
  from information_schema.tables
 group by date_format(create_time,'%Y-%m-%d')
 order by d;

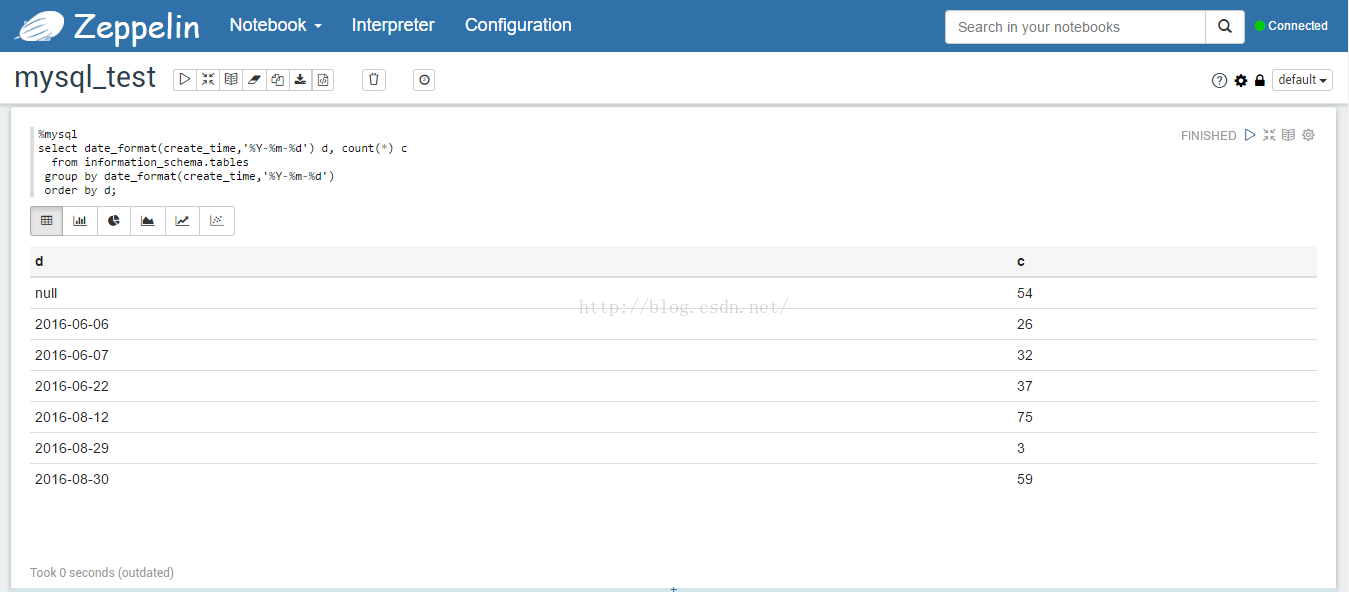

        查询结果的表格表示如下图所示。

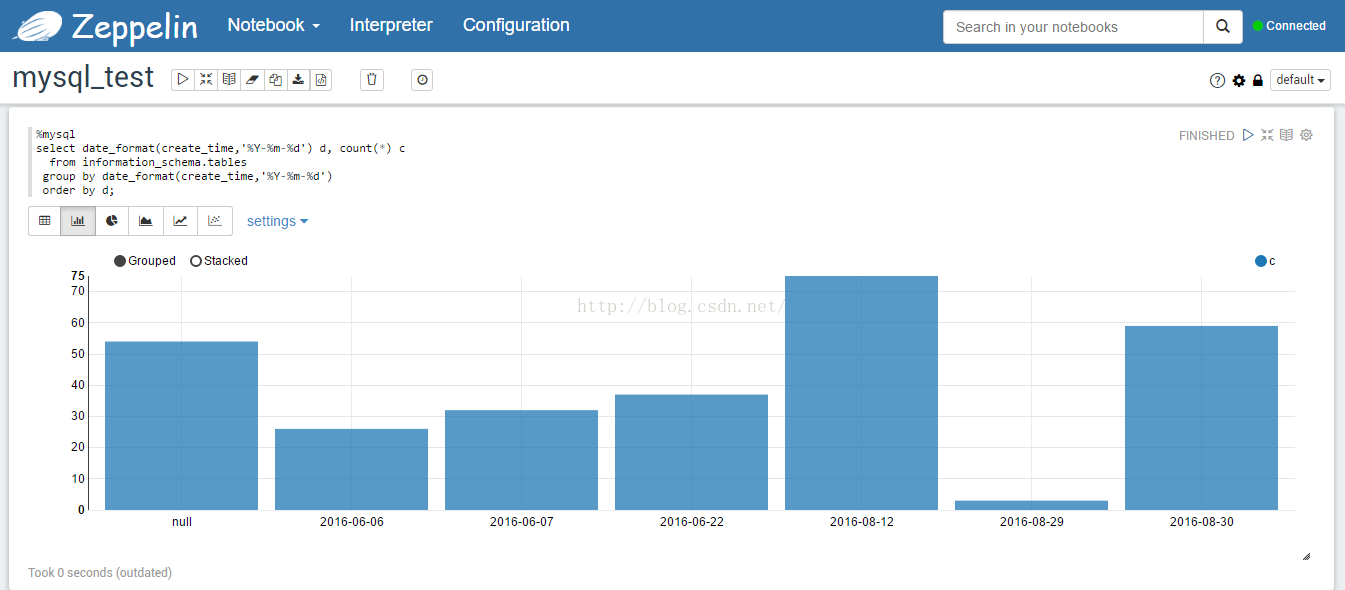

        查询结果的柱状图表示如下图所示。

        查询结果的饼图表示如下图所示。

        查询结果的堆叠图表示如下图所示。

        查询结果的线形图表示如下图所示。

        查询结果的散点图表示如下图所示。

        报表模式的饼图表示如下图所示。

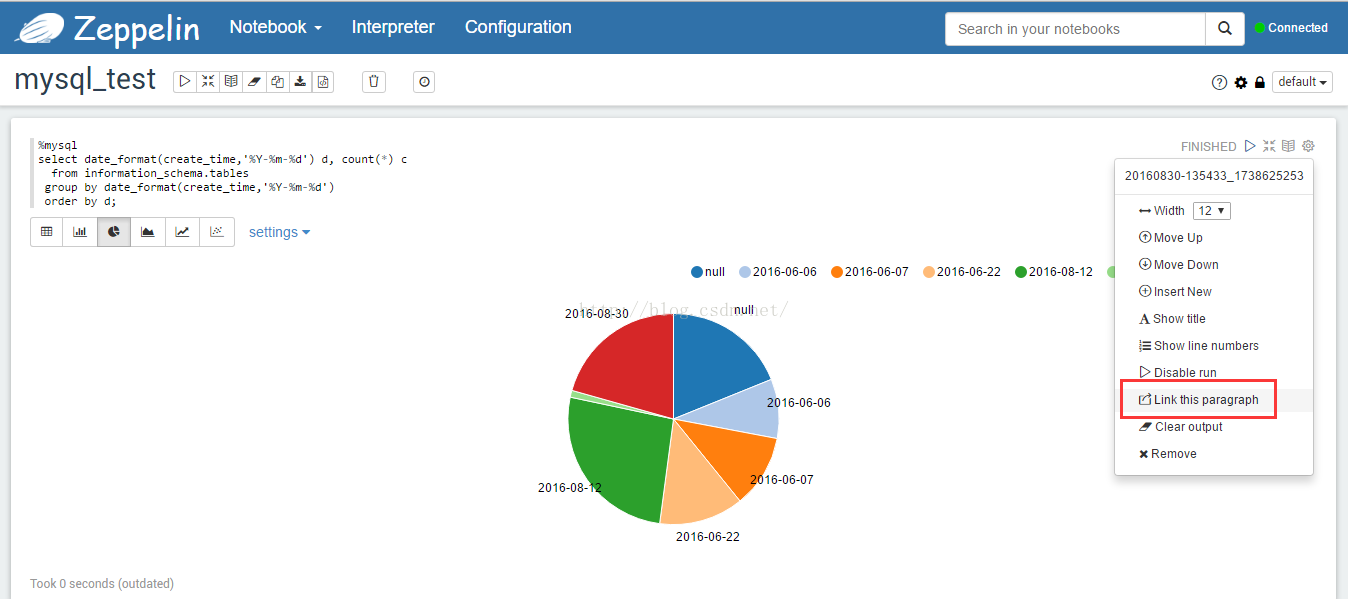

        可以点击如下图所示的链接单独引用此报表。

        单独的页面能根据查询的修改而实时变化，比如将查询修改为：

select date_format(create_time,'%Y-%m-%d') d, count(*) c
  from information_schema.tables
 where create_time > '2016-06-07'
 group by date_format(create_time,'%Y-%m-%d')
 order by d;

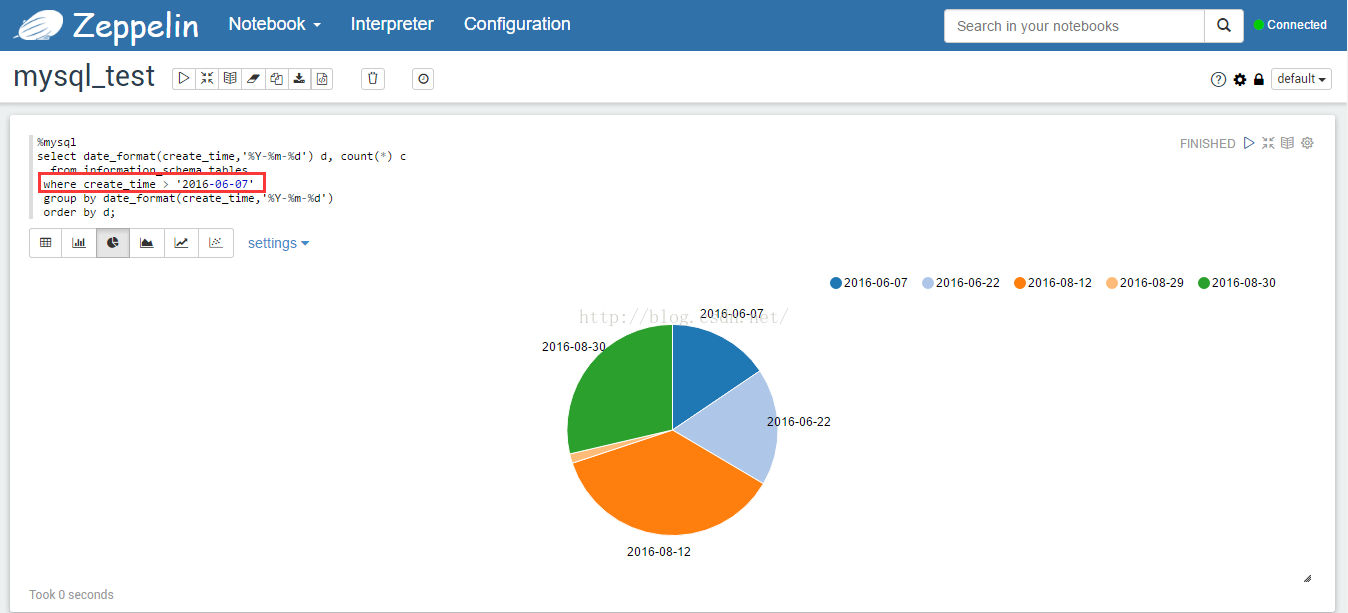

        增加了 where 子句，在运行此查询，结果如下图所示。

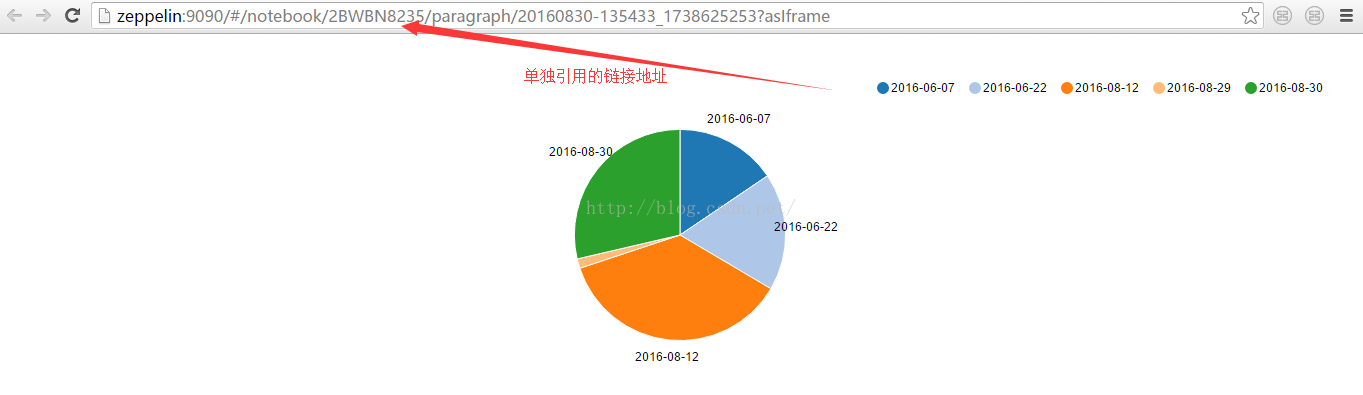

        单独链接的页面也随之自动发生变化，如下图所示。

4. Hue 与 Zeppelin 比较

（1）功能

• Zeppelin 和 Hue 都能提供一定的数据可视化的功能，都提供了多种图形化数据表示形式。单从这点来说，个人认为功能类似，大同小异，Hue 可以通过经纬度进行地图定位，这个功能我在 Zeppelin 0.6.0 上没有找到。
• Zeppelin 支持的后端数据查询程序较多，0.6.0 版本缺省有 18 种，原生支持 Spark。而 Hue 的 3.9.0 版本缺省只支持 Hive、Impala、Pig 和数据库查询。
• Zeppelin 只提供了单一的数据处理功能，包括前面提到的数据摄取、数据发现、数据分析、数据可视化等都属于数据处理的范畴。而Hue的功能相对丰富的多，除了类似的数据处理，还有元数据管理、Oozie 工作流管理、作业管理、用户管理、Sqoop 集成等很多管理功能。从这点看，Zeppelin 只是一个数据处理工具，而 Hue 更像是一个综合管理工具。

（2）架构

• Zeppelin 采用插件式的翻译器，通过插件开发，可以添加任何后端语言和数据处理程序。相对来说更独立和开放。
• Hue 与 Hadoop 生态圈的其它组件密切相关，一般都与 CDH 一同部署。

（3）使用场景

• Zeppelin 适合单一数据处理、但后端处理语言繁多的场景，尤其适合 Spark。
• Hue 适合与 Hadoop 集群的多个组件交互、如 Oozie 工作流、Sqoop 等联合处理数据的场景，尤其适合与 Impala 协同工作。
