FPGA采集AD7606转Aurora 8B10B传输，基于GTP高速收发器，提供2套工程源码和技术支持
FPGA采集AD7606转Aurora 8B10B传输
1、前言
Aurora 8B10B是啥？
Aurora 8B10B 是由Xilinx（现AMD）开发的轻量级链路层协议，用于FPGA间的高速点对点串行通信。它基于8B/10B编码方案，提供简化的数据封装和流控制机制，主要应用于需要低延迟、高可靠性传输的场景；
Aurora 8B10B核心作用如下：
1、高速数据传输：通过SerDes收发器实现Gbps级数据传输
2、简化通信协议：仅需基本流控制，无需复杂协议栈
3、可靠传输：内置CRC校验和错误检测机制
4、灵活扩展：支持通道绑定（多通道聚合）
Aurora 8B10B主要工程应用如下：
博主之前用Xilinx GTP收发器实现过Aurora 8B10B编解码，本博客用的则是Xilinx的标准集成Aurora 8B10B IP核，这两种方法都能实现Aurora 8B10B编解码，区别如下：
Xilinx GTP收发器 vs 标准集成Aurora 8B10B IP核对比如下：
1、用户数据接口不同；
GTP收发器实现过Aurora 8B10B用户数据接口为并行数据；
标准集成Aurora 8B10B IP核用户数据接口为AXI4-Stream流数据；
2、数据对齐不同
GTP收发器实现过Aurora 8B10B输出的数据没有对齐，需要用户自己写逻辑电路对齐；
标准集成Aurora 8B10B IP核输出的数据是经过内部处理后的对齐数据，用户无需自己写逻辑电路对齐；
3、设计难度不同
GTP收发器实现过Aurora 8B10B设计难度较大，需要对GTP高速收发器链路层和物理层有深刻理解，比如PCS和PMA；GTP预留的很多接口直接和底层协议挂钩，无论是配置难度还是使用难度都很大，对设计者技术要求较高；
标准集成Aurora 8B10B IP核则简单很多，无需理解高速收发器链路层和物理层，无论是配置难度还是使用难度都很小，对设计者技术要求较低；
工程概述
本设计使用Xilinx Artix7系列FPGA为平台，基于GTP高速收发器实现AD7606数据采集转Aurora 8B10B传输，旨在为读者提供一套精简版的、基于Aurora 8B10B编解码的AD数据收发架构；

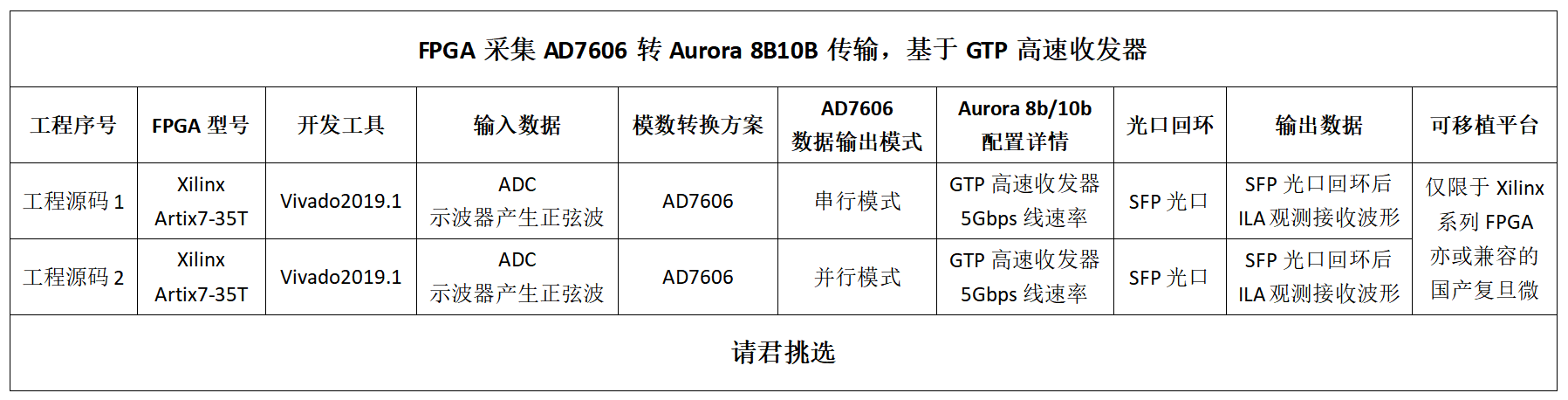

ADC输入源为示波器产生的正弦波，正弦波输出到AD7606芯片实现模数转换，转换后的AD数据传输至FPGA，FPGA遵循AD7606数据输出时序采集AD数据，并输出8通道16位的AD数据，随后AD数据进入纯verilog代码实现的数据缓存模块，实现AD数据缓存和时钟域转换，当缓存到256个AD数据后再送入Xilinx官方的Aurora 8B10B IP核实现8B10B数据编码，并实现并串转换，经板载SFP光口输出；本设计采用简单的光口回环方式连接，即用光纤将SFP光口的收发两端直连；高速串行数据经SFP光口回环后进入Xilinx官方的Aurora 8B10B IP核实现8B10B数据解码，并输出AXI4-Stream数据流；我们在接收端添加了一个ILA观测AD数据，在ILA中设置为模拟波形模式即可完美还原接收到的ADC波形；针对市场主流需求，本博客设计并提供2套工程源码，具体如下：
现对上述2套工程源码做如下解释，方便读者理解：
工程源码1
开发板FPGA型号为Xilinx–Artix7–xc7a35tfgg484-2；ADC输入源为示波器产生的正弦波，正弦波输出到AD7606芯片实现模数转换，AD7606输出模式为串行模式，转换后的AD数据传输至FPGA，FPGA遵循AD7606数据输出时序采集AD数据，并输出8通道16位的AD数据，让后AD数据进入纯verilog代码实现的数据缓存模块，实现AD数据缓存和时钟域转换，当缓存到256个AD数据后再送入Xilinx官方的Aurora 8B10B IP核实现8B10B数据编码，并实现并串转换，经板载SFP光口输出；本设计采用简单的光口回环方式连接，即用光纤将SFP光口的收发两端直连；高速串行数据经SFP光口回环后进入Xilinx官方的Aurora 8B10B IP核实现8B10B数据解码，并输出AXI4-Stream数据流；我们在接收端添加了一个ILA观测AD数据，在ILA中设置为模拟波形模式即可完美还原接收到的ADC波形；
工程源码2
开发板FPGA型号为Xilinx–Artix7–xc7a35tfgg484-2；ADC输入源为示波器产生的正弦波，正弦波输出到AD7606芯片实现模数转换，AD7606输出模式为并行模式，转换后的AD数据传输至FPGA，FPGA遵循AD7606数据输出时序采集AD数据，并输出8通道16位的AD数据，让后AD数据进入纯verilog代码实现的数据缓存模块，实现AD数据缓存和时钟域转换，当缓存到256个AD数据后再送入Xilinx官方的Aurora 8B10B IP核实现8B10B数据编码，并实现并串转换，经板载SFP光口输出；本设计采用简单的光口回环方式连接，即用光纤将SFP光口的收发两端直连；高速串行数据经SFP光口回环后进入Xilinx官方的Aurora 8B10B IP核实现8B10B数据解码，并输出AXI4-Stream数据流；我们在接收端添加了一个ILA观测AD数据，在ILA中设置为模拟波形模式即可完美还原接收到的ADC波形；
本博客详细描述了FPGA采集AD7606转Aurora 8B10B传输的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；
免责声明
本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。
2、相关方案推荐
我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目
其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往
我这里已有的 GT 高速接口解决方案
我的主页有FPGA GT 高速接口专栏，该专栏有 GTP 、 GTX 、 GTH 、 GTY 等GT 资源的视频传输例程和PCIE传输例程，其中 GTP基于A7系列FPGA开发板搭建，GTX基于K7或者ZYNQ系列FPGA开发板搭建，GTH基于KU或者V7系列FPGA开发板搭建，GTY基于KU+系列FPGA开发板搭建；以下是专栏地址：
点击直接前往
本设计的GTP高速收发器配置Aurora 8B10B方案
使用GTP高速收发器配置为Aurora 8B10B模式也可以实现和本设计类似的效果，只不过该方案设计难度更大，需要自己设计数据对齐电路，想挑战自我的读者，可以参考我之前发布的博客，链接如下：
点击直接前往
3、工程详细设计方案

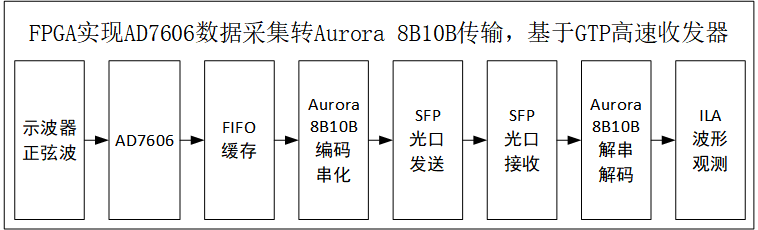

工程设计原理框图
工程设计原理框图如下：
AD输入源
本设计使用示波器为AD输入源，示波器配置为AD正弦波，当然，你也可以使用其他ADC输入源；示波器通过BNC线缆连接至AD7606模块；
AD7606数据采集
AD7606数据手册解读
AD7606英文原版数据手册只有37页，但真正看懂的兄弟却很少，下面解读一下这个手册：
DAQ7606 是 16 位 8 通道同步采样模数数据采集系统(DAS)。
AD7606内置模拟输入箝位保护、二阶抗混叠滤波器、跟踪保持放大器、16位电荷再分配逐次逼近型ADC、灵活的数字滤波器、2.5V基准电压源、基准电压缓冲以及高速串行和并行接口。AD7606采用5V单电源供电，可以处理±10V 和±5V 真双极性输入信号，同时所有通道均能以高达200 KSPS的吞吐速率采样。输入箝位保护电路可以耐受最高达±16.5V 的电压。无论以何种采样频率工作，AD7606的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。AD7606抗混叠滤波器的3 dB截止频率为22 kHz；当采样速率为200 KSPS时，它具有40 dB抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可以改善信噪比(SNR)，并降低3 dB带宽。
写了这么多你看懂了吗？
我猜你应该是云里雾里，下面举例说人话，让你听得懂：
AD7606芯片框图如下：
红线即是信号输出输出的数据通路；
AD7606输入信号采集范围
AD7606可以处理±10V 和±5V 真双极性输入信号，即输入信号可以是±10V 和±5V，由RANGE引脚上下拉决定；
下拉处理±5V 信号；
上拉处理±10V 信号；
一旦选择了输入信号范围，就别乱给信号源了，否则烧板子了。。。
原文如下：
AD7606输出模式选择
红线以通道1为例：
输入数据位单端模拟数据，进过复杂的转换后可输出串行数字信号或者并行数据信号；
如果你的板子设计引脚资源有限，则选择串行输出；串行输出的优点是节约IO，缺点是采集时序复杂些；
如果你的板子设计引脚足够多，则选择并行输出，并行输出数据线占用16个IO口，并行输出的优点是采集时序简单，缺点是费IO；可自行选择；
输出模式选择通过PAR/SER/BYTE SEL引脚的上下拉决定；
上拉选择串行输出；
下拉选择并行输出；
具体的时序细节放在后面的章节；
原文如下：
AD7606过采样率设置
过采样率设置由OS的三个引脚上下拉决定，可以固定用电阻上下拉，这种模式就定死了，除非飞线，也可以用FPGA引脚给高低电平配置，具体配置模式如下图：
作为FPGA开发者，需要知道这些就行了，具体的时序细节放在后面的章节；
AD7606串行输出模式采集

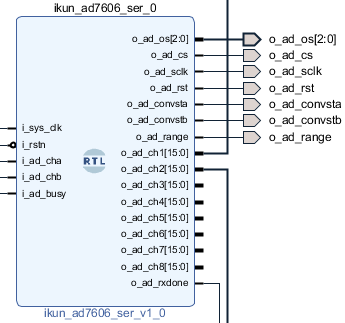

AD7606串行输出模式采集模块顶层接口如下：
将AD7606串行输出采集模块直接拖入Block Design中，如下：
AD7606串行采集时钟的范围要求如下：
这里我们选择16.666MHz时钟，不高也不低；
系统参考时钟选择100M，那个1个时钟周期就是1000÷100=10ns；
采集时钟是16.666M，那个1个时钟周期就是1000÷16.666=60ns；
记住这两个时钟周期，很重要；
串行输出流程时序图如下：
这张图采用边转换边读取的方式，还有转换完成后再读取的方式，既然可以边转换边读取，为何还要等转换完成后再读取呢？所以我们直接用这种方式。
并行采集使用的则是转换完成后再读取的方式。
第一步：拉高RESET引脚至少至少50ns，数据手册规定如下：
第二步：拉低CONVSTA或者CONVSTB持续最多0.5ms(500ns)，注意这里是最多，所以在代码里只需一个参考时钟周期足以，比如你用的100M，一个参考时钟周期就是10ns，当然，CONVSTA和CONVSTB也可同时拉低，这样就是8个通道同时采集，时间由数据手册得知，如下：
CONVSTA开启V1-V4通道的转换；
CONVSTB开启V5-V8通道的转换；
原文如下：
第三步：等待BUSY为高后，拉低CS，这个BUSY是AD7606输出给用户的，表征AD转换正在进行，他有一个最大时间，我们一定要满足他的最大时间，不然人家还没转换完你就结束采集了，岂不唧唧了；那么，CS在什么时刻拉低呢？既然前面我们已经选择了边转换边读取的方式，所以在BUSY拉高的期间CS拉低，数据手册最大推荐4.15us，代码里直接设置5ms，由数据手册得知，如下：
流程看完了，来看具体的采集时序：
采集时序如下：
首先用户拉低CS，并给出SCLK到AD7606，AD7606在CS为低期间，在SCLK的上升沿输出数据（但根据时序图，我感觉是SCLK高电平期间输出的），一个通道一次转换后输出16位采样数据；
既然AD7606是在SCLK上升沿输出，那么FPGA就应该在SCLK下降沿采集（或者低电平采集）；
AD7606有8个模拟输入通道，串行输出模式下只有两个数字输出通道，每个输入通道输出16位采样数据；
DOUTA对应CH1、CH2、CH3、CH4四个输出通道；
DOUTB对应CH5、CH6、CH7、CH8四个输出通道；
因为每个输入通道输出16位采样数据，需要16个SCLK周期，所以4个输入通道输出16位采样数据，需要64个SCLK周期；那个我们需要一个计数器，计数到64时输出64位的采集数据，呢么采集到的每个通道数据对应如下：
wire [15:0] ad_ch1 = ad_out_a[63:48];
wire [15:0] ad_ch2 = ad_out_a[47:32];
wire [15:0] ad_ch3 = ad_out_a[31:16];
wire [15:0] ad_ch4 = ad_out_a[15: 0];
wire [15:0] ad_ch5 = ad_out_b[63:48];
wire [15:0] ad_ch6 = ad_out_b[47:32];
wire [15:0] ad_ch7 = ad_out_b[31:16];
wire [15:0] ad_ch8 = ad_out_b[15: 0];
AD7606并行输出模式采集
AD760并行输出模式采集模块顶层接口如下：

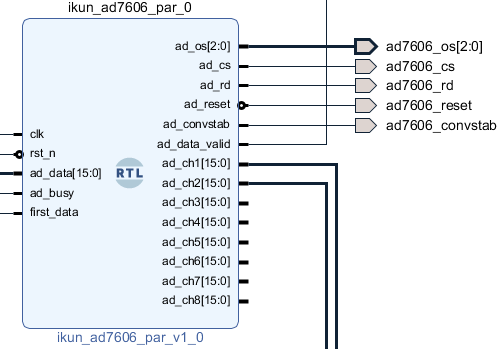

将AD7606并行输出采集模块直接拖入Block Design中，如下：
并行采集时序，由于官方画的图太繁琐，我直接重画了一个图来表示，如下：
第一步：拉高RESET引脚至少至少50ns，和串行采集一样；
第二步：拉低CONVSTA或者CONVSTB持续最多0.5ms(500ns)，和串行采集一样；
第三步：等待转换完成再读取数据，即采用转换完成后再读取的方式；
第四步：拉低CS片选信号；
第五步：拉低RD信号，在RD和CS同时为低时即可依次读取V1-V8通道的数据；
相应的时间问题也是重要的，具体查看手册；
AD数据缓存模块

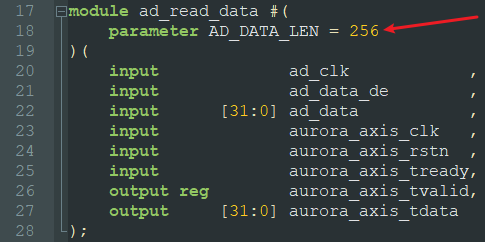

随后AD数据进入纯verilog代码实现的数据缓存模块，实现AD数据缓存和时钟域转换，当缓存到256个AD数据后再送入Xilinx官方的Aurora 8B10B IP核；其中缓存的AD个数可配置，AD数据缓存模块顶层接口如下：

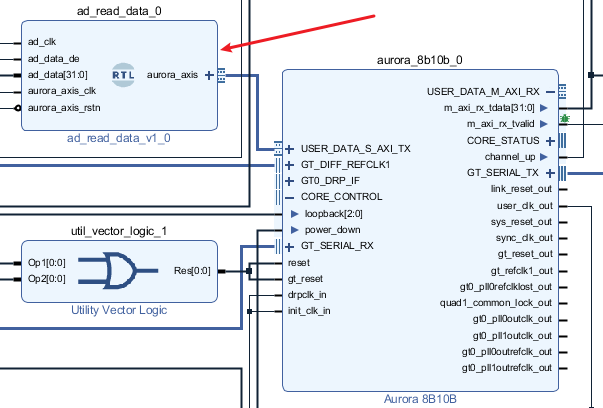

将AD数据缓存模块直接拖入Block Design中，如下：
Aurora 8B10B数据传输架构

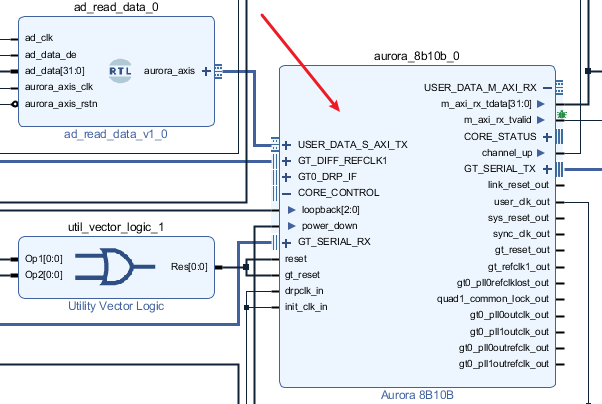

采集的AD数据送入Xilinx官方的Aurora 8B10B IP核实现8B10B数据编码，并实现并串转换，经板载SFP光口输出；本设计采用简单的光口回环方式连接，即用光纤将SFP光口的收发两端直连；高速串行数据经SFP光口回环后进入Xilinx官方的Aurora 8B10B IP核实现8B10B数据解码，并输出AXI4-Stream数据流；Aurora 8B10B在Block Design中如下：
Aurora 8B10B图像视频传输架构的核心是Aurora 8B10B IP核的例化和使用，所以本章节我们重点讲解这个IP；
Aurora 8B10B IP核简介
关于Aurora 8B10B IP核介绍最详细的肯定是Xilinx官方的《pg046_Aurora 8B/10B LogiCORE IP Product Guide》，我们以此来解读，《pg046》PDF文档我已放在了资料包里；我用到的开发板FPGA型号为Xilinx–Artix7系列FPGA；带有4路GTP资源，每通道的收发速度为500 Mb/s到6.6 Gb/s之间。本设计使用的Aurora 8B10B IP核基于GTP高速收发器实现物理层和数据链路层；
Aurora 8B10B 基本结构
根据《pg046_Aurora 8B/10B LogiCORE IP Product Guide》，Aurora 8B10B 基本结构如下：
由上图可知，Aurora 8B10B IP核由四个核心模块构成，协同实现链路初始化、数据编解码及流控制：
通道逻辑（Lane Logic）
功能：驱动每个GT收发器（GTP/GTX/GTH），初始化收发器硬件，处理8B/10B编解码、错误检测（如CRC校验）
关键操作：检测控制字符（如空闲符、时钟补偿符），确保数据对齐
全局逻辑（Global Logic）
功能：管理多通道绑定（Lane Bonding），验证通道同步状态，生成随机空闲字符维持链路活性，监控所有通道的错误（如hard_err硬件错误、soft_err位错误）
错误处理：检测到严重错误时自动复位并重新初始化通道
发送用户接口（TX User Interface）
接口类型：支持AXI4-Stream帧接口（带tlast/tkeep）或流接口（简化无帧控制）
功能：将应用层数据封装为Aurora帧（添加SCP/ECP控制符），插入时钟补偿序列（每10,000字节插入12字节开销）
接收用户接口（RX User Interface）
功能：解析输入数据流，剥离SCP/ECP控制符，恢复原始数据帧并通过AXI4-Stream输出；支持流量控制（如UFC/NFC）
特点：无弹性缓冲，依赖实时流控避免溢出
用户数据接口对比
Aurora 8B10B支持帧接口 (Framing) 流接口 (Streaming)，对比如下：
Aurora 8B10B 发送流程
Aurora 8B10B用户发送数据使用帧接口（AXI4-Stream），包括以下流程：
用户发起传输
应用层置位s_axi_tx_tvalid并输出数据至s_axi_tx_tdata，同时用s_axi_tx_tlast标识帧结束，s_axi_tx_tkeep标记末尾有效字节
IP核组帧
当s_axi_tx_tready与s_axi_tx_tvalid同时有效时，IP核采样数据
组帧规则：
帧首添加2字节SCP（Start Channel Protocol）
帧尾添加2字节ECP（End Channel Protocol）
若数据字节数为奇数，末尾补PAD字符
插入控制序列
在数据间隙插入空闲字符或时钟补偿序列（CC），优先级高于数据传输
发送过程中可通过拉低s_axi_tx_tvalid暂停传输（流控）
串行化输出
数据经GT收发器进行8B/10B编码，转为串行信号通过物理链路发送
使用总结
以上流程为Aurora 8B10B IP核内部实现，开发者只需了解即可，无需关心起具体实现细节，开发者只需把发送数据转换为AXI4-Stream数据流送入Aurora 8B10B用户发送接口即可；
Aurora 8B10B 接收流程
数据解析
GT收发器接收串行数据，进行字对齐和8B/10B解码
通道逻辑检测并剥离SCP、ECP、PAD及空闲字符，提取有效负载
帧恢复与输出
恢复的数据通过AXI4-Stream接口输出：
m_axi_rx_tvalid标识有效数据
m_axi_rx_tlast标识帧结束
m_axi_rx_tkeep标记帧末有效字节（仅当tlast有效时）
无流控信号：接收端无tready，需应用层实时消费数据
错误检测
实时监测编解码错误（置位soft_err）或帧结构错误（如连续SCP，置位frame_err）
使用总结
以上流程为Aurora 8B10B IP核内部实现，开发者只需了解即可，无需关心起具体实现细节，开发者只需把Aurora 8B10B IP核输出的AXI4-Stream数据流送入自己的接收模块即可进行具体分析和处理；
Aurora 8B10B 时钟架构
Aurora 8B10B IP核涉及多时钟域协同，关键时钟信号如下：
时钟交互要点：
跨时钟域同步：INIT_CLK用于复位逻辑（gt_reset需同步至该时钟域），避免亚稳态
用户时钟生成：USER_CLK由GT收发器的CDR（时钟数据恢复）电路产生，确保与输入数据同步
抖动要求：参考时钟（GT_REFCLK）需满足严格抖动限制（通常<1 ps RMS），否则高线速下链路失锁
Aurora 8B10B IP核调用和使用
Aurora 8B10B IP核调用和使用很简单，通过vivado的UI界面即可完成，如下：

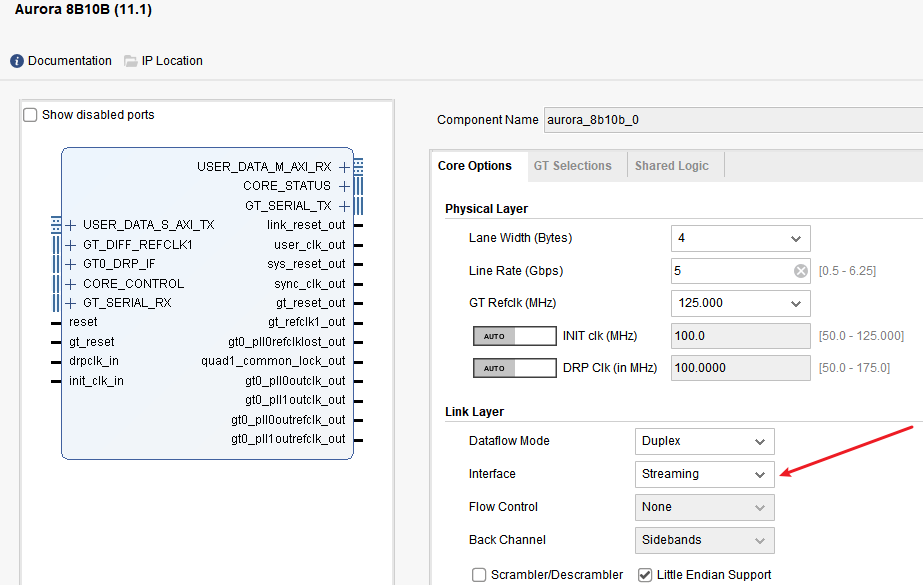

传输AD数据时，需要配置为流模式，配置如下：
具体配置要根据自己的项目需求而定，上图只是博主的配置，仅供参考；
AD数据接收
我们在接收端添加了一个ILA观测AD数据，在ILA中设置为模拟波形模式即可完美还原接收到的ADC波形，如下：
工程源码架构

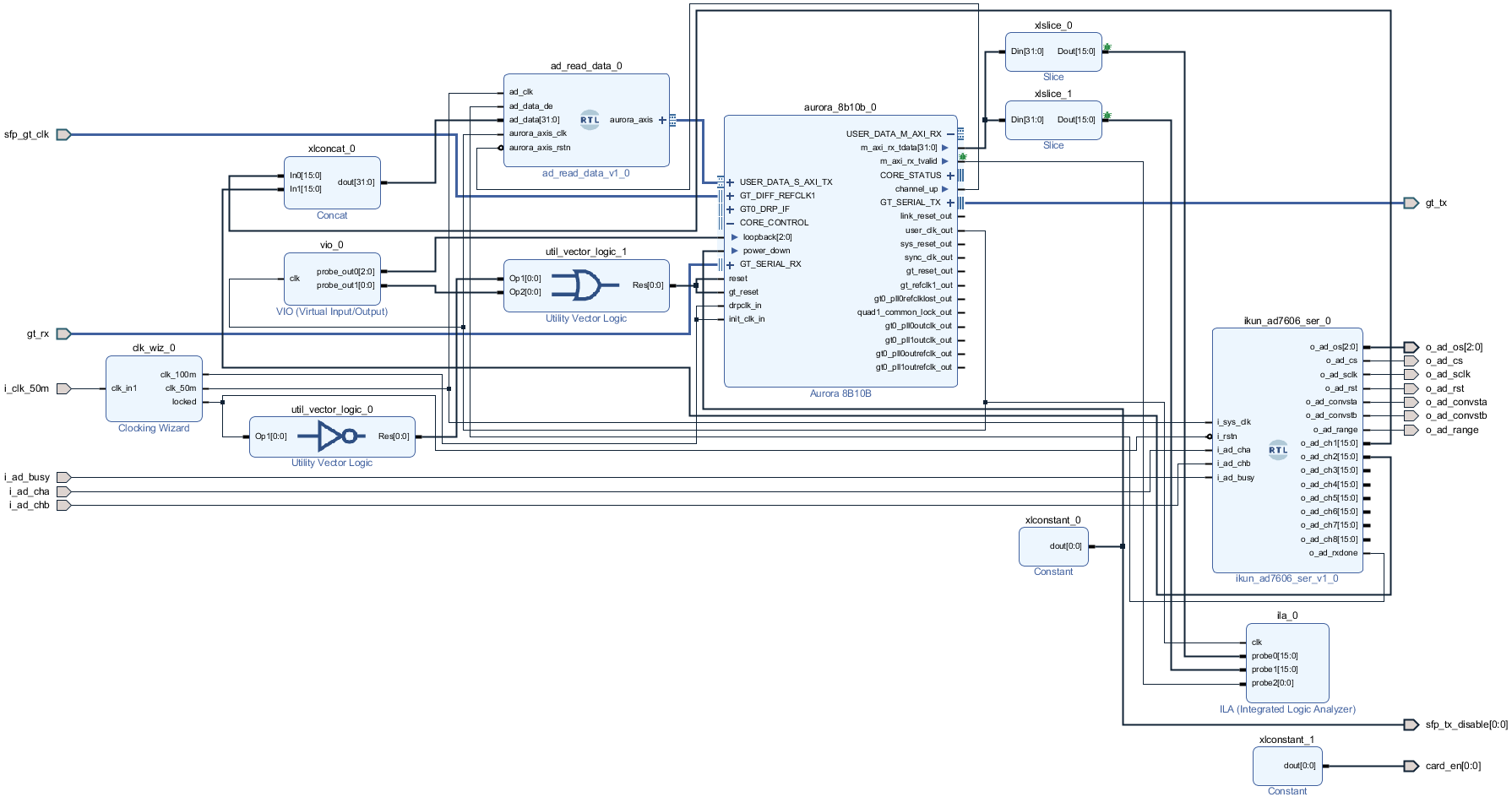

提供1套工程源码，以工程源码1为例，工程Block Design设计如下：

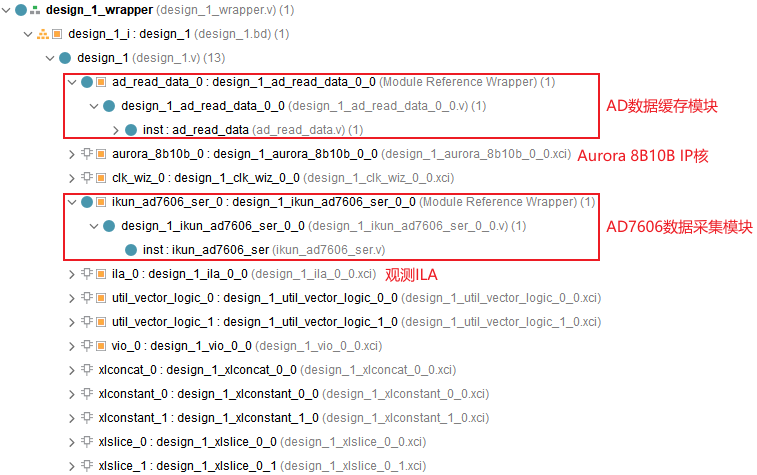

提供4套工程源码，以工程源码1为例，综合后的工程源码架构如下：
工程仿真

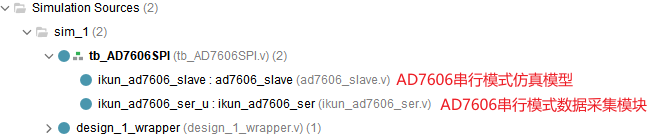

工程源码1提供针对AD7606串行模式数据采集的仿真，如下：
4、vivado工程源码1详解–>Artix7–35T，AD7606串行模式版本
开发板FPGA型号：Artix7–xc7a35tfgg484-2；
FPGA开发环境：Vivado2019.1；
输入：示波器产生的正向波，AD7606模数转换；
输出：AD数据，ILA观测波形；
AD7606数据输出模式：串行输出模式；
光编码类型：Aurora 8B10B；
回环光口类型：1路SFP光口；
高速收发器类型：GTP，线速率5Gbps；
Aurora 8B10B用户数据位宽：32 bit；
实现功能：FPGA实现Aurora 8B10B AD数据传输；
工程作用：此工程目的是让读者掌握FPGA采集AD7606转Aurora 8B10B传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

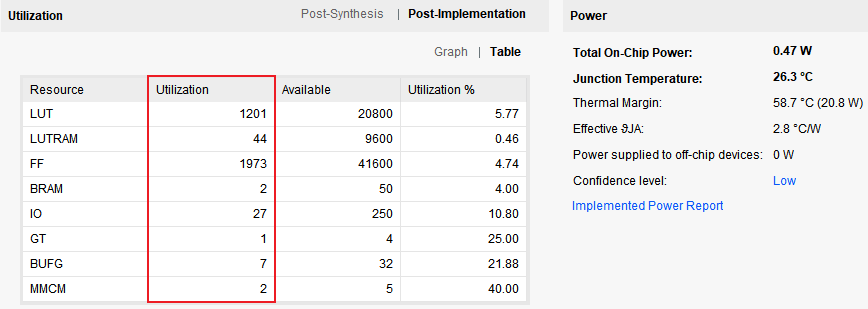

工程的资源消耗和功耗如下：
5、vivado工程源码2详解–>Artix7–35T，AD7606并行模式版本
开发板FPGA型号：Artix7–xc7a35tfgg484-2；
FPGA开发环境：Vivado2019.1；
输入：示波器产生的正向波，AD7606模数转换；
输出：AD数据，ILA观测波形；
AD7606数据输出模式：并行输出模式；
光编码类型：Aurora 8B10B；
回环光口类型：1路SFP光口；
高速收发器类型：GTP，线速率5Gbps；
Aurora 8B10B用户数据位宽：32 bit；
实现功能：FPGA实现Aurora 8B10B AD数据传输；
工程作用：此工程目的是让读者掌握FPGA采集AD7606转Aurora 8B10B传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：
6、工程移植说明
vivado版本不一致处理
1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；
3：如果你的vivado版本高于本工程vivado版本，解决如下：
打开工程后会发现IP都被锁住了，如下：
此时需要升级IP，操作如下：
FPGA型号不一致处理
如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：
更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；
其他注意事项
1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；
7、上板调试验证
准备工作
需要准备的器材如下：
AD7606转接板；
FPGA开发板，没有开发板可以找本博提供；
SFP光模块和光纤；
我的开发板了连接如下：
Aurora 8B10B ADC数据传输效果演示
Aurora 8B10B ADC数据传输效果演示如下：
FPGA采集AD7606转Aurora 8B10B传输
12、工程代码的获取
代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：文章末尾的V名片。

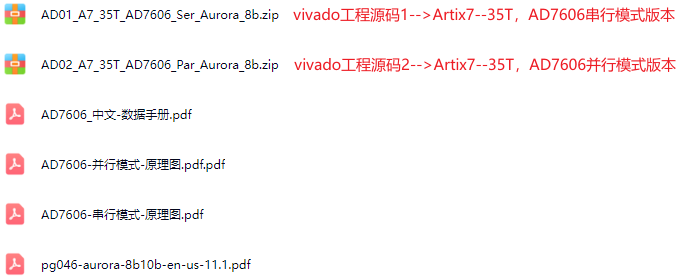

网盘资料如下：
