uart_echo案例
案例功能

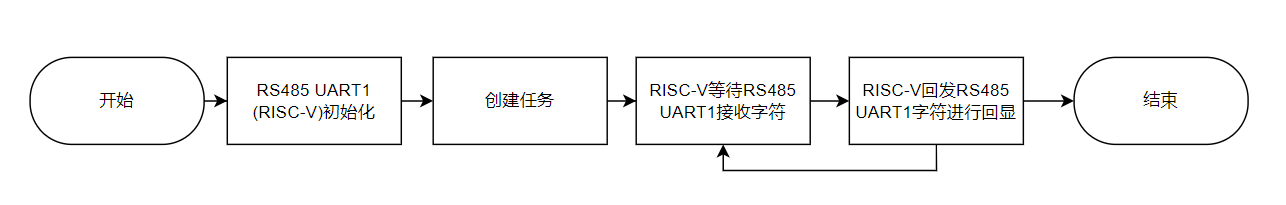

实现RS485 UART1串口的回显功能。RISC-V核心等待RS485 UART1串口输入字符，再通过RS485 UART1串口终端回显输入的字符。
图 23
案例测试
在U-Boot命令行执行如下命令，关闭设备树UART1和UART2配置。
备注：此修改方法重启评估板后会失效。
Target# fdt set /soc/uart@2500400 status disabled
Target# fdt set /soc/uart@2500800 status disabled
Target# boot
图 24
将本案例bin目录下的可执行文件amp_rv0.bin拷贝至评估板系统的"/lib/firmware/"目录下，执行如下命令，启动RISC-V核心并加载工程镜像。
Target# echo amp_rv0.bin > /sys/class/remoteproc/remoteproc1/firmware //指定加载的工程镜像
Target# echo start > /sys/class/remoteproc/remoteproc1/state //启用RISC-V核心并加载工程镜像
图 25
RISC-V核心启动后将自动运行程序，在串口调试终端输入字符后按回车，RS485 UART1串口终端将会对输入字符进行回显，并打印如下类似信息。
图 26

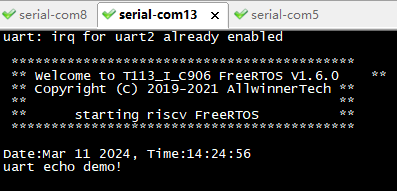

RS232 UART2调试串口终端将会打印如下类似信息。
图 27
执行如下命令，关闭RISC-V核心，程序将停止运行。
Target# echo stop > /sys/class/remoteproc/remoteproc1/state
图 28
案例编译

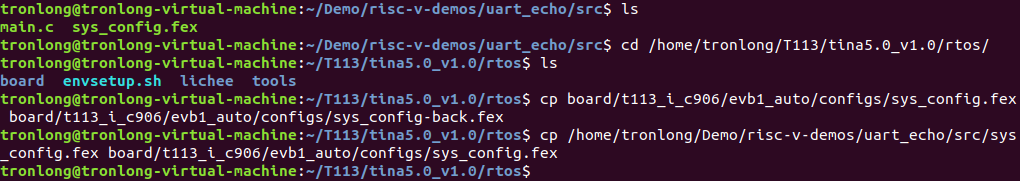

请将案例src文件夹拷贝至Ubuntu工作目录下，执行如下命令，更换sys_config.fex文件，添加RS485 UART1支持。
备注：由于实现RS485 UART1串口的回显功能需要修改sys_config.fex文件，添加RS485 UART1支持。我司提供的sys_config.fex已添加RS485 UART1支持，详情请查看“关键代码”小节。
Host# cd /home/tronlong/T113/tina5.0_v1.0/rtos/
Host# cp board/t113_i_c906/evb1_auto/configs/sys_config.fex board/t113_i_c906/evb1_auto/configs/sys_config-back.fex
Host# cp /home/tronlong/Demo/risc-v-demos/uart_echo/src/sys_config.fex board/t113_i_c906/evb1_auto/configs/sys_config.fex
图 29
修改完成后，请根据工程编译、程序固化步骤生成工程镜像。
关键代码

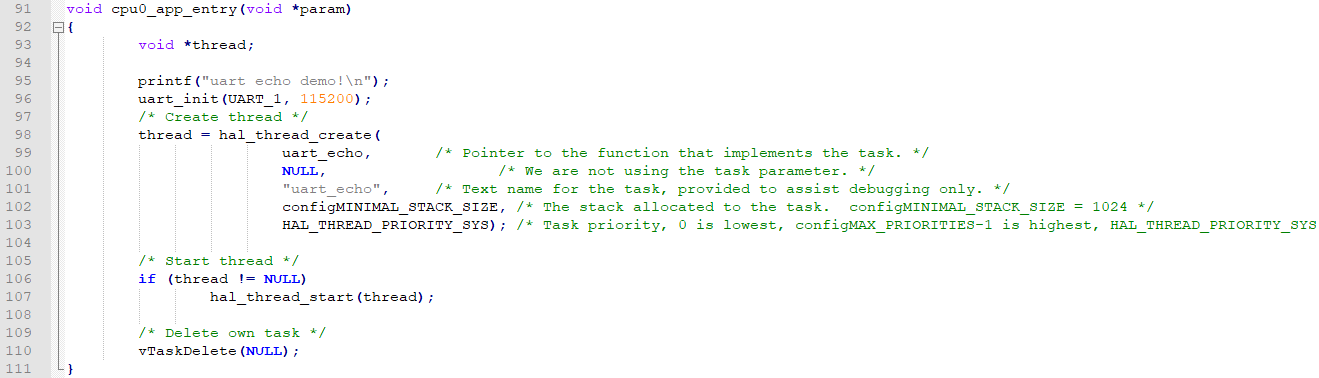

1.UART1初始化，创建线程，开始线程。
图 30 main.c

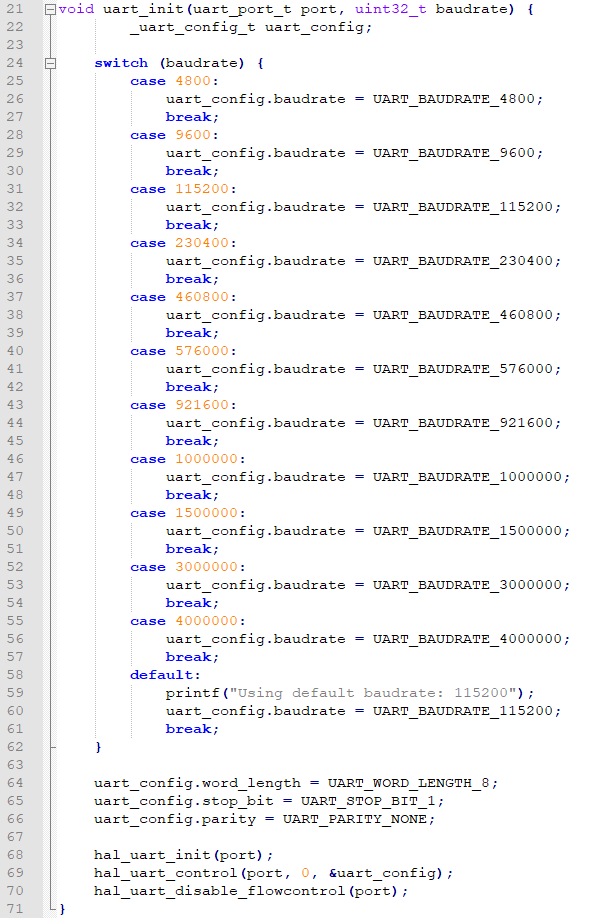

2.设置串口波特率为115200，数据位为8位，1位停止位，无奇偶校验，并关闭流控制。
图 31 main.c
3.串口任务。
图 32 main.c
4.添加RS485 UART1支持。
图 33 sys_config.fex
spi_rw案例
案例功能
主要演示T113-i(RISC-V)与Spartan-6(FPGA)处理器之间的SPI通信。案例源码位于“4-软件资料\Demo\risc-v-demos\spi_rw\”目录下。
- RISC-V实现SPI Master功能，具体如下：
- 配置SPI总线极性和相位、通信速率、数据字长度等。
- 选择模式为单线模式。
- 发送数据至SPI总线，并从SPI总线读取数据。
- 打印发送和接收速率。
- 校验读写数据，然后打印误码率。
- FPGA端实现SPI Slave功能，具体如下：
- FPGA将SPI Master发送的数据保存至BRAM。
- SPI Master发起读数据时，FPGA从BRAM读取数据通过SPI总线传输给SPI Master。
- 当SPI总线为双线模式，接收数据支持双线模式，而发送数据不支持双线模式。

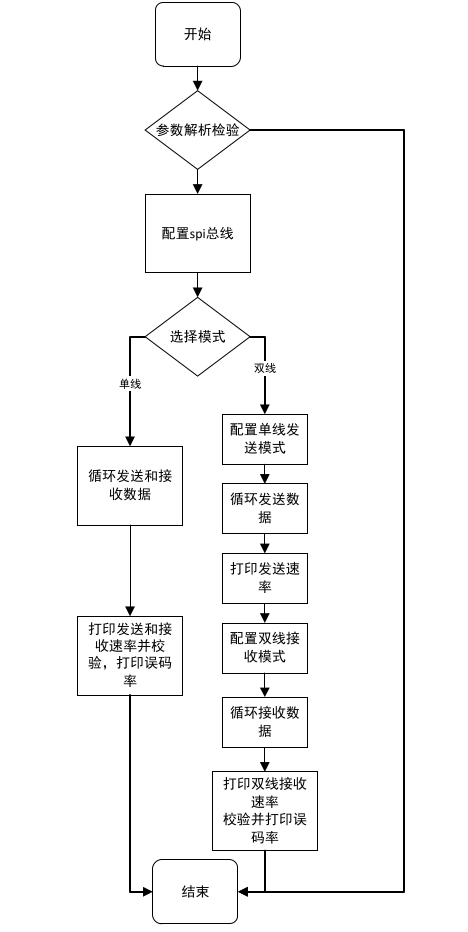

图 34 RISC-V程序流程图
案例测试

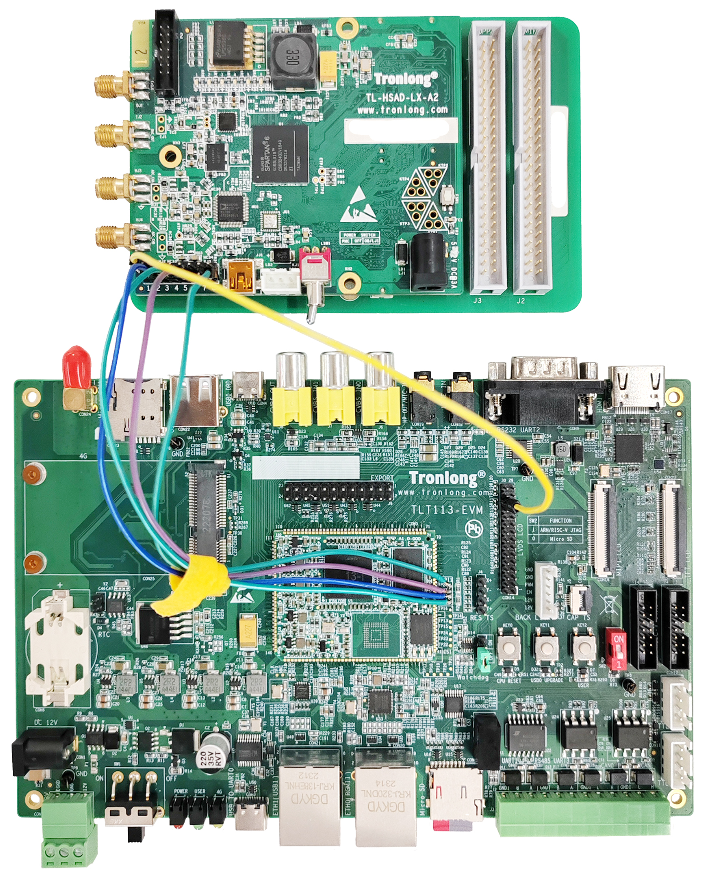

由于评估底板拓展接口未预留SPI总线引脚，因此需参考如下方法进行飞线连接，并且应尽可能使用短线连接。
图 35

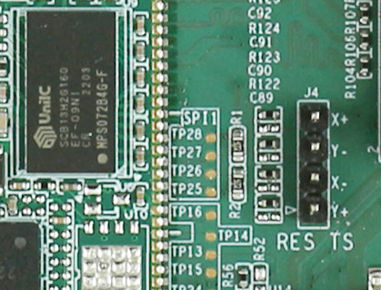

1.请根据评估底板丝印将SPI1的测试点TP25(SPI1 MISO)、TP26(SPI1 MOSI)、TP27(SPI1 CLK)、TP28(SPI1 CS)通过飞线引出。
图 36
图 37
2.将飞线引出的引脚与创龙科技TL-HSAD-LX采集卡的拓展接口(KJ2)按照下表对应关系进行连接。

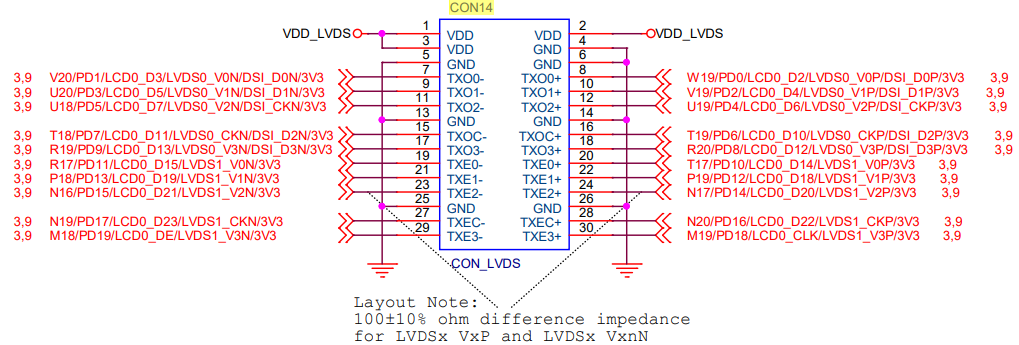

3.将评估底板LVDS LCD接口的第26引脚(GND)连接至TL-HSAD-LX采集卡拓展接口(KJ13)的第1引脚，进行共地连接。
图 38
TL-HSAD-LX采集卡上电启动，加载运行案例"bram_spi\bin\"目录下的程序可执行文件，bram_spi程序支持SPI单线模式。
评估板上电启动，在U-Boot命令行执行如下命令，关闭UART1节点并删除usb0_vbus节点GPIO配置。
备注：此修改方法重启评估板后会失效。
Target# fdt set /soc/uart@2500400 status disabled
Target# fdt rm /usb0-vbus gpio
Target# boot
图 39
将本案例bin目录下的可执行文件amp_rv0.bin拷贝至评估板系统的"/lib/firmware/"目录下，执行如下命令，启动RISC-V核心并加载工程镜像。
Target# echo amp_rv0.bin > /sys/class/remoteproc/remoteproc1/firmware //指定加载的工程镜像
Target# echo start > /sys/class/remoteproc/remoteproc1/state //启用RISC-V核心并加载工程镜像
图 40

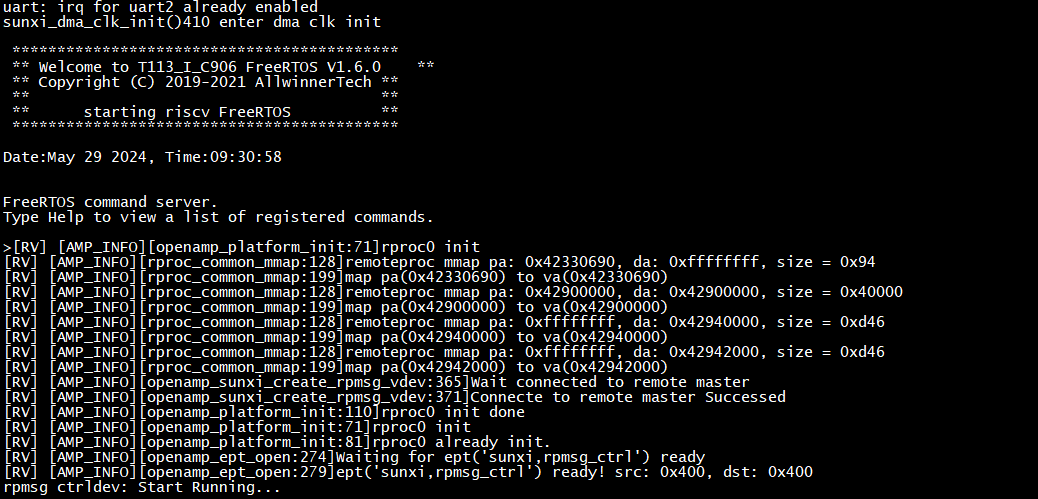

RISC-V核心启动后将自动运行RISC-V程序，RS232 UART2串口终端将会打印如下类似信息。
图 41

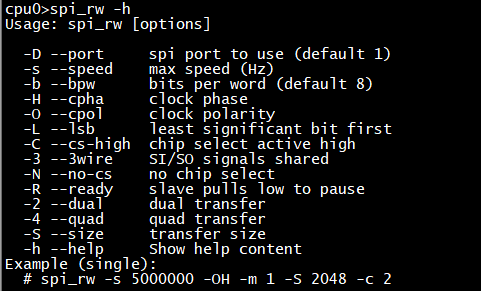

在RS232 UART2串口终端，点击回车键，执行如下命令查询程序命令参数。
Target# spi_rw -h
图 42
- 功能测试

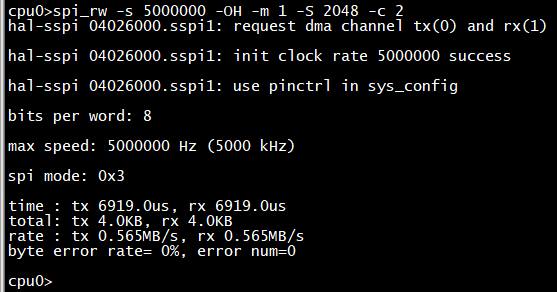

在RS232 UART2串口终端，执行如下命令运行程序，RISC-V通过SPI总线写入2KByte随机数据至FPGA BRAM，然后读出数据、进行数据校验，同时打印SPI总线读写速率和误码率，如下图所示。
Target# spi_rw -s 5000000 -OH -m 1 -S 2048 -c 2
参数解析：
-s：设置通信时钟频率(Hz)；
-O：时钟极性反转(CPOL=1)；
-H：下降沿采集数据(CPHA=1)；
-m：选择模式传输模式（1表示单线模式。2表示双线模式）；
-S：设置传输数据大小，单位为Byte；
-c：循环传输数据包的次数。
图 43
本次测试指定SPI总线通信时钟频率为5MHz，则SPI单线模式理论通信速率为：(5000000/1024/1024/8)MB/s ≈ 0.596MB/s。从上图可知，本次实测SPI单线模式写速率为0.565MB/s，读速率为0.565MB/s，误码率为0.0%。
备注：由于本案例硬件采用飞线方式进行连接，因此若设置SPI总线通信时钟频率超过10MHz，可能会出现误码现象。
案例编译

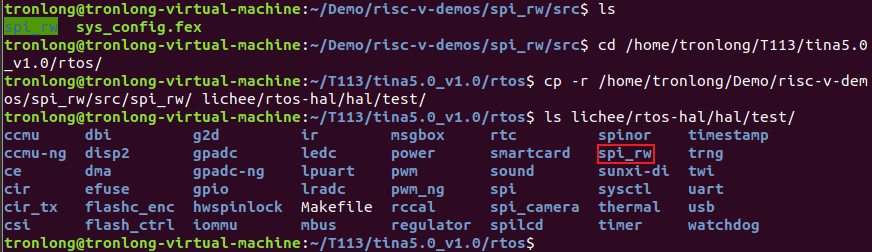

将案例src源码目录拷贝至Ubuntu工作目录下，进入源码目录。执行如下命令，拷贝src源码目录下的spi_rw文件夹到LinuxSDK目录"rtos/lichee/rtos-hal/hal/test/"下。
Target# cd /home/tronlong/T113/tina5.0_v1.0/rtos/
Target# cp -r /home/tronlong/Demo/risc-v-demos/spi_rw/src/spi_rw/ lichee/rtos-hal/hal/test/
图 44

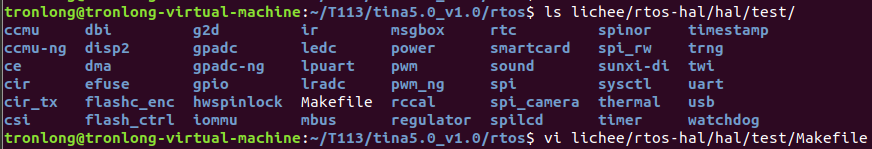

执行如下命令，修改LinuxSDK目录"rtos/lichee/rtos-hal/hal/test/"下的Makefile。
Target# vi lichee/rtos-hal/hal/test/Makefile
图 45

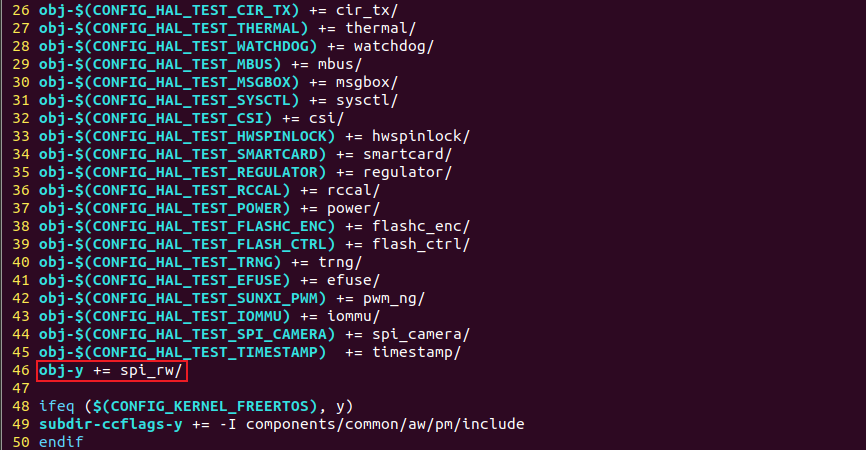

添加如下内容：
obj-y += spi_rw/ //编译完成后请将该内容注释，否则可能影响其他案例编译
图 46

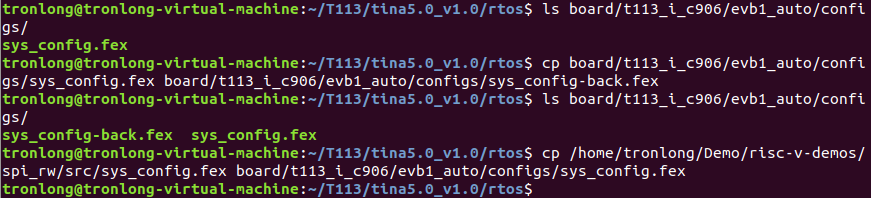

执行如下命令，备份并更换位于案例src源码目录下的sys_config.fex文件，添加SPI1支持。
备注：我司提供的sys_config.fex已添加SPI1支持，详情请查看“关键代码”小节。
Host# cp board/t113_i_c906/evb1_auto/configs/sys_config.fex board/t113_i_c906/evb1_auto/configs/sys_config-back.fex
Host# cp /home/tronlong/Demo/risc-v-demos/spi_rw/src/sys_config.fex board/t113_i_c906/evb1_auto/configs/sys_config.fex
图 47
修改完成后，请根据工程编译、程序固化步骤生成工程镜像。
RISC-V关键代码
1.单线模式。
图 48 spi_rw.c

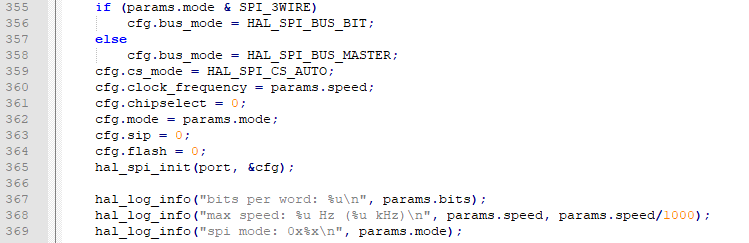

2.配置SPI总线。
图 49 spi_rw.c

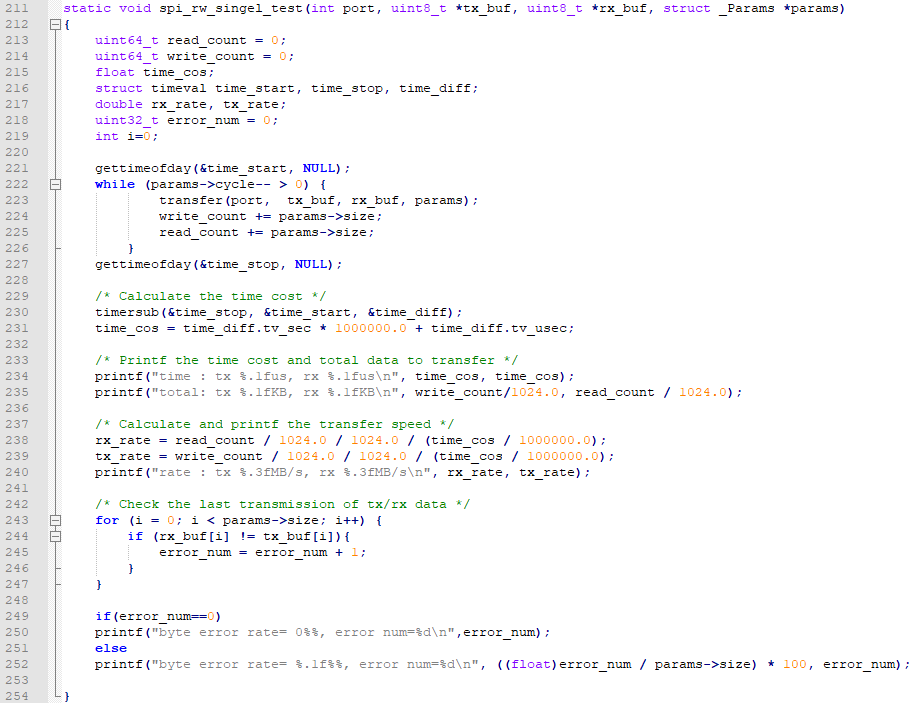

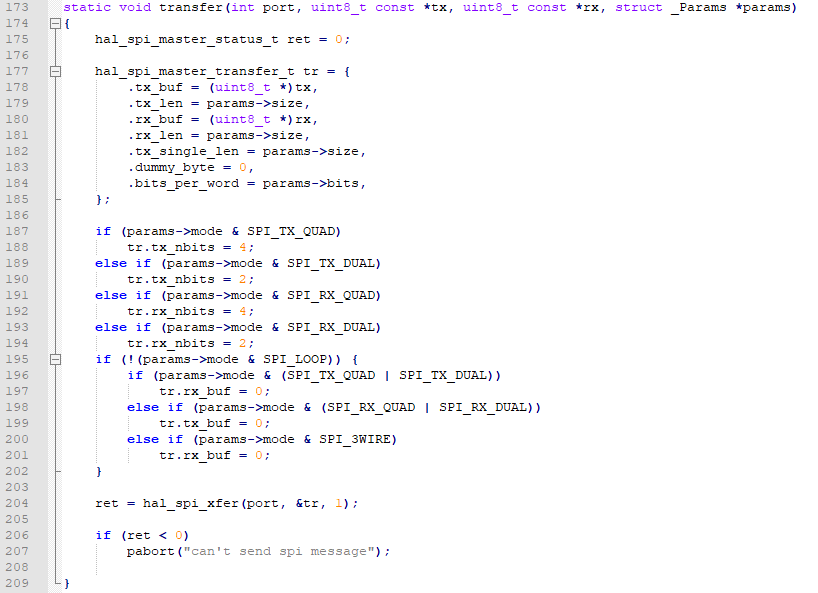

3.SPI传输功能实现。
图 50 spi_rw.c

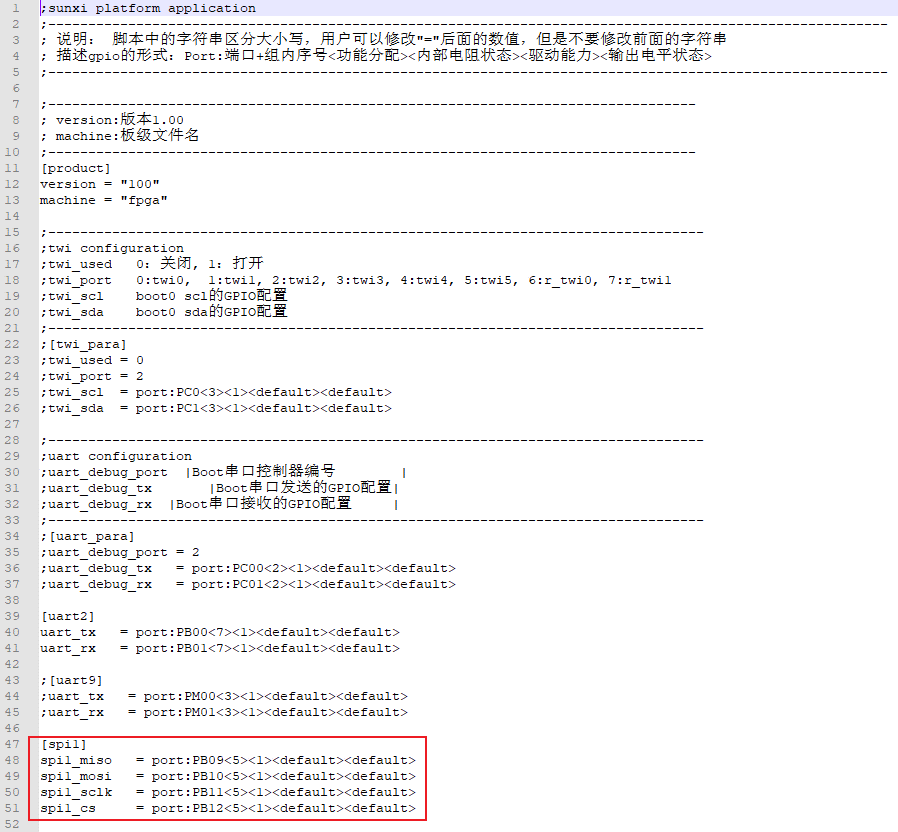

4.添加SPI1支持。
图 51 sys_config.fex
