面向对象分析是一种系统化的建模方法，通过 UML 图可以有效地描述系统的静态结构和动态行为。类图、对象图、用例图、顺序图、状态图、活动图、构件图、部署图等不同类型的 UML 图在软件开发的不同阶段发挥着重要作用。
通过合理使用这些图，可以提高系统的可理解性、可维护性和可扩展性，从而提升软件开发的效率和质量。
一、面向对象分析的基本概念
面向对象分析（Object-Oriented Analysis, OOA）是一种以对象为核心，通过建模来描述系统行为和结构的方法。它通过识别系统中的对象、类、属性、方法及其相互关系，来构建系统的静态和动态模型。

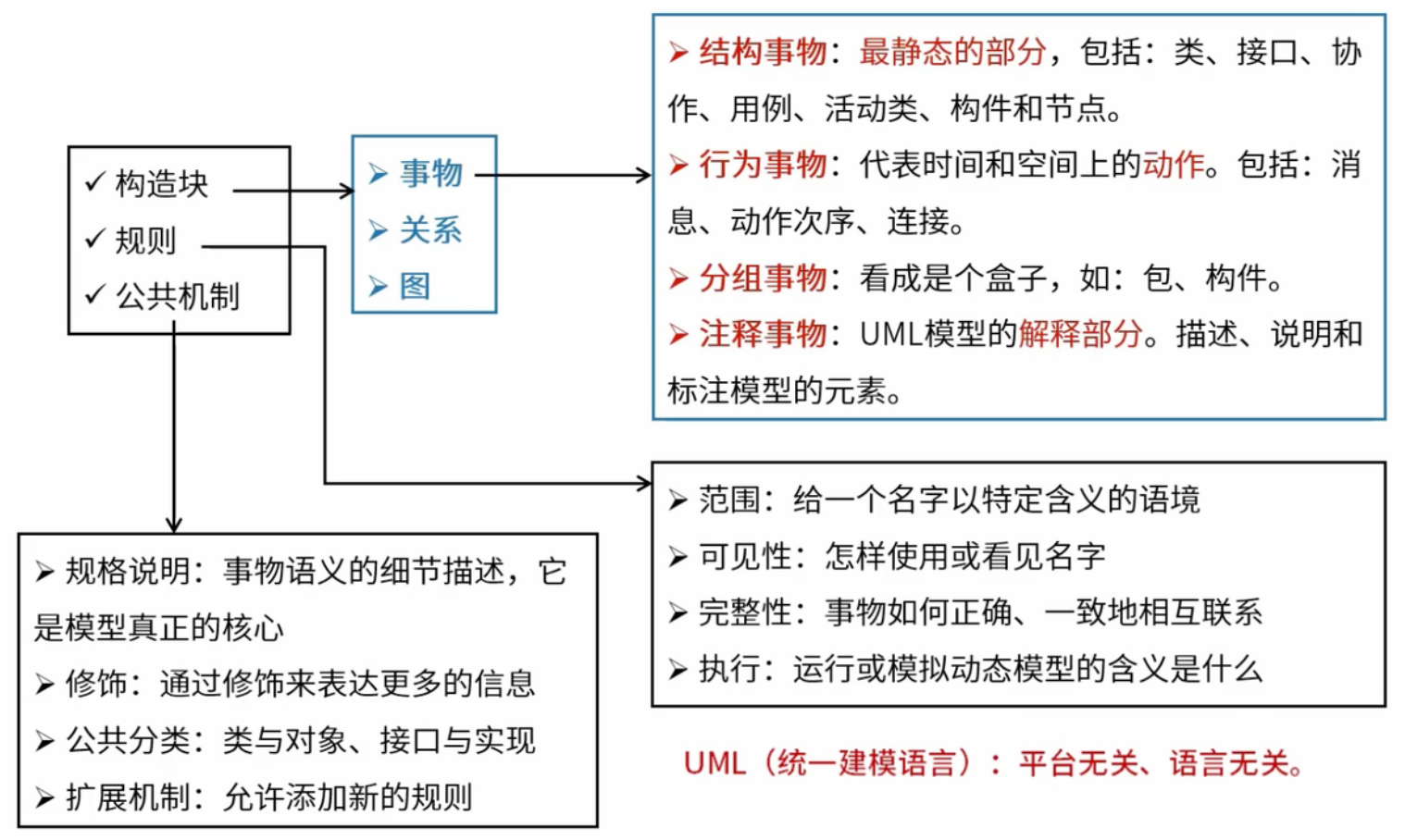

面向对象分析（Object-Oriented Analysis, OOA）是软件工程中需求分析阶段的核心方法，它通过面向对象的思想来理解和描述问题域。OOA的基本组成包括构造块、规则和公共机制三个核心要素，这三个要素相互配合，为需求分析提供了系统化的方法论。
1、 构造块：OOA的基础组成部分
构造块是OOA的基础组成部分，包括事物、关系和图三个要素，它们共同构成了面向对象分析的基本建模元素。
事物
事物是OOA中最基本的建模元素，可以分为四类，每类事物都有其特定的作用和意义。
结构事物：描述系统的静态结构
结构事物是OOA中最静态的部分，用于描述系统的静态结构，它们构成了系统的基本骨架。
类（Class） 是结构事物的核心，用于定义对象的属性和行为，是对象的模板。
接口（Interface） 定义了一组操作的规范，描述类对外提供的服务。
协作（Collaboration） 体现多个事物间为完成特定任务的交互关系。当用户进行在线购物时，需要用户类、商品类、订单类等多个类协同工作，这种协作关系通过协作元素来建模。
用例（Use Case） 描述系统与外部参与者的交互，捕获系统的功能需求。通过用例图，我们可以清楚地看到系统为用户提供了哪些功能，以及用户如何与系统交互。
活动类（Active Class） 用于表示具有动态行为的类，通常用于并发建模。在多线程系统中，每个线程可能对应一个活动类，它们可以并发执行，相互协作完成任务。
构件（Component） 是系统中可替换的物理部分，如可执行文件、库文件等。这种模块化设计让系统更容易维护和升级，当某个构件需要更新时，不会影响其他部分。
节点（Node） 是运行时的物理对象，如服务器、客户端等。通过节点建模，我们可以清楚地看到系统在物理层面的部署结构。
行为事物：描述系统的动态行为
行为事物代表时间和空间上的动作，它们描述了系统如何响应外部事件和内部状态变化。
消息（Message）：用于对象间传递信息，触发对象的行为。当用户点击登录按钮时，界面对象会向用户对象发送登录消息，触发登录验证流程。这种消息传递机制是面向对象系统交互的基础。
动作次序（Action Sequence）：描述动作执行的顺序和条件。在用户注册流程中，系统需要先验证用户输入，然后检查用户名是否已存在，最后创建用户账户，这种顺序关系通过动作次序来建模。
连接（Connection）：表示事物间的关联关系。在数据库设计中，用户表和订单表通过外键连接，这种连接关系在OOA中也需要明确建模。
分组事物：组织和管理模型元素
分组事物用于组织和管理模型元素，让复杂的模型结构更加清晰易懂。
包（Package）：将相关的类、接口等元素组织在一起。在大型项目中，我们可以将用户管理相关的类放在User包中，将订单管理相关的类放在Order包中，这种分组让项目结构更加清晰。
构件（Component）：可将相关事物分组管理，便于组织和理解模型。当系统功能复杂时，我们可以将相关功能封装成独立的构件，每个构件负责特定的业务领域。
注释事物：增强模型的可理解性
注释事物用于对UML模型进行解释、描述和标注，帮助理解模型元素。
关系：描述事物之间的关联
关系描述事物之间的关联，它们是连接各个建模元素的纽带，让模型成为一个有机的整体。
继承关系：extend
关联关系：表示对象之间的连接，描述了对象如何相互引用和交互。在图书馆管理系统中，Book类和Reader类之间存在借阅关联，一个读者可以借阅多本书，一本书也可以被多个读者借阅。
依赖关系：表示一个事物依赖于另一个事物，当被依赖的事物发生变化时，依赖的事物也会受到影响。当Order类使用PaymentService类进行支付处理时，Order就依赖于PaymentService，这种依赖关系需要在设计中明确表达。
实现关系：表示类实现接口，体现了面向对象设计中的多态性。
聚合关系：表示整体与部分的关系，部分可以独立于整体存在。在汽车制造系统中，Car类聚合了Engine类、Wheel类等，当汽车被销毁时，发动机和轮子仍然可以存在。
图：图形化展示事物和关系
图通过图形化方式展示事物和关系，让抽象的模型变得直观易懂，是OOA中最重要的表达工具。
类图（Class Diagram）：展示系统的静态结构，是最常用的UML图之一。通过类图，我们可以清楚地看到系统中有哪些类，每个类有哪些属性和方法，类之间有什么关系。
用例图（Use Case Diagram）：描述系统的功能需求，从用户的角度展示系统能做什么。通过用例图，我们可以清楚地看到系统为用户提供了哪些功能，以及用户如何与系统交互。这种需求表达方式让开发者和用户都能理解系统的功能范围。
顺序图（Sequence Diagram）：展示对象间的交互时序，描述了系统如何响应外部事件。当用户进行登录操作时，顺序图可以清楚地展示界面对象、用户对象、数据库对象之间的交互顺序，帮助理解系统的动态行为。
活动图（Activity Diagram）：描述业务流程和算法，类似于传统的流程图。在复杂的业务场景中，活动图可以清楚地展示业务处理的步骤和条件分支，帮助理解业务流程。
状态图（State Diagram）：展示对象的状态变化，描述了对象在不同状态下的行为和转换条件。在订单管理系统中，订单对象可能处于待支付、已支付、已发货、已完成等不同状态，状态图可以清楚地展示这些状态之间的转换关系。
2、规则：确保模型的一致性和准确性
规则规定模型元素如何正确组合和使用，确保模型的一致性和准确性，是OOA质量保证的重要基础。
范围：为模型元素提供上下文环境
范围特性为模型元素的名称赋予特定语义的上下文环境，确保元素在正确的命名空间中定义和使用。
在大型项目中，不同的模块可能使用相同的类名，通过包的作用域，我们可以避免命名冲突。例如，User包中的User类和Admin包中的User类虽然名字相同，但它们的职责和功能完全不同。这种作用域管理让模型结构更加清晰，避免了混淆。
可见性：控制模型元素的访问权限
可见性决定模型元素如何被访问和使用，是面向对象设计中封装性的重要体现。
公有（Public） ：元素可以被任何其他元素访问，通常用于定义类的公共接口。
私有（Private）：元素只能被定义它的元素访问，保护了类的内部实现细节。
受保护（Protected）：元素只能被定义它的元素及其子类访问，在继承关系中特别有用。当父类的方法被标记为protected时，子类可以访问这些方法，但外部类不能访问，这既保证了继承的灵活性，又维护了封装性。
包级（Package）：元素只能被同一包内的元素访问，提供了包级别的封装。当某些类只希望在包内部使用时，可以设置为包级可见性，这减少了外部依赖，提高了模块的内聚性。
完整性：保证模型的内在逻辑性
完整性保证模型元素间正确、一致地相互联系，确保模型的内在逻辑性和一致性。
在建模过程中，我们需要确保类之间的关系是合理的，例如，继承关系应该体现"是一个"的关系，关联关系的多重性应该符合业务逻辑。当我们在类图中定义User和Order的关系时，需要明确一个用户可以有多个订单，一个订单只能属于一个用户，这种约束通过完整性规则来保证。
更重要的是，完整性还要求模型元素的行为与其定义保持一致，避免出现矛盾或冲突的描述。
执行：确保模型的动态正确性
执行特性涉及动态模型运行或模拟时的含义，确保模型在运行时能够正确执行。
当我们使用顺序图描述对象交互时，需要确保消息的发送顺序是合理的，对象的状态转换是有效的。例如，在用户登录流程中，系统必须先验证用户输入，然后检查用户是否存在，最后更新登录状态，这种执行顺序必须符合业务逻辑。
通过执行规则，我们可以验证模型在动态场景下的正确性，发现潜在的设计问题。
UML：提供标准化的建模语言
UML（统一建模语言）具有平台无关性和语言无关性，可用于对各种系统建模，提供标准化的建模符号和语法。
更重要的是，UML提供了丰富的图形符号和语法规则，能够表达从需求分析到系统设计的各个层面的信息，为软件开发的各个阶段提供了统一的表达方式。
3、公共机制：确保模型的一致性和可理解性
公共机制是所有元素都要满足的机制，确保模型的一致性和可理解性，是OOA质量保证的重要支撑。
规格说明：提供模型元素的完整定义
规格说明对事物语义的详细描述，是模型的核心内容，提供模型元素的完整定义。
当我们定义一个类时，不仅需要指定类的名称，还需要详细描述类的职责、属性、方法、约束条件等。例如，User类的规格说明应该包括：用户的基本信息（姓名、邮箱、密码等）、用户的行为（注册、登录、修改信息等）、用户的约束条件（邮箱格式、密码强度等）。这种详细的规格说明让模型元素的含义更加明确，避免了歧义。
修饰：增强模型的表现力
修饰用于补充更多信息，如给类添加可见性修饰符、多重性标记等，增强模型的表现力。
在类图中，我们可以通过不同的修饰符来表达类的特性，例如，抽象类用斜体表示，接口用《interface》标记，这些修饰让模型更加直观易懂。当我们在关联关系上标注"1…*"时，清楚地表达了"一对多"的关系，这种精确的表达避免了理解上的偏差。
修饰还可以用于表达业务规则和约束条件，例如，在属性上标注"unique"表示唯一性约束，在方法上标注"final"表示不可重写，这些修饰让模型更加完整和准确。
公共分类：建立概念的统一理解
公共分类建立了面向对象概念的统一理解，为模型元素提供了分类标准。
类与对象：的关系体现了抽象与具体的关系。
接口与实现：的关系体现了规范与实现的关系，接口定义规范，类实现接口。
类型与实例：在数据库设计中，表结构是类型，表中的具体记录是实例，这种分类帮助我们理解数据模型的不同层次。
扩展机制：增强模型的表达能力
扩展机制允许添加新规则来扩展模型表达能力，使UML能够适应不同领域和项目的特殊需求。
构造型（Stereotype）：扩展UML元素的语义，为模型元素添加特定的含义。在Web应用开发中，我们可以定义《Controller》、《Service》、《Repository》等构造型，明确表达不同类的职责和层次。
标记值（Tagged Value）：为模型元素添加属性，存储额外的信息。当我们为类添加"author"、“version”、"description"等标记值时，可以记录类的创建者、版本号、描述信息等元数据，这些信息对于项目管理和维护非常有用。
约束（Constraint）：定义模型元素的规则和限制，确保模型符合业务规则。当我们在关联关系上添加"{ordered}"约束时，表示关联的对象是有序的，这种约束对于某些业务场景非常重要。
二、UML 图的分类与应用

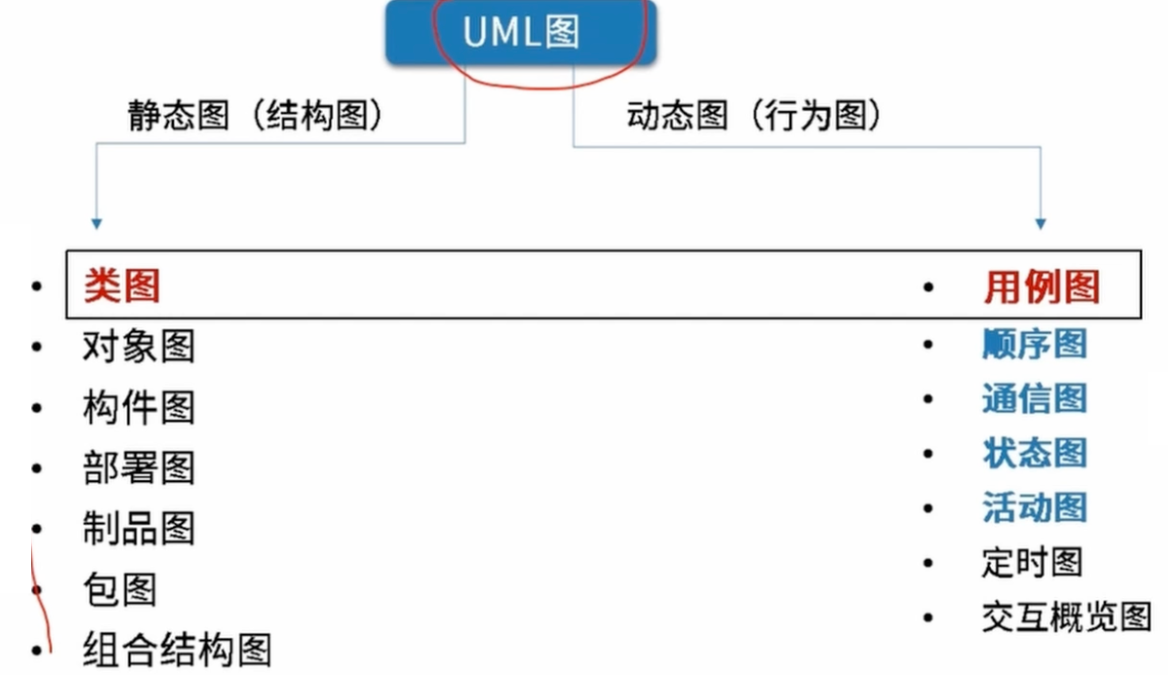

UML（Unified Modeling Language，统一建模语言）是一种标准化的建模语言，广泛应用于面向对象分析与设计中。UML 图分为静态图（结构图）和动态图（行为图）两大类，分别用于描述系统的静态结构和动态行为。
1、静态图：描述系统的结构特征
静态图专注于描述系统的静态结构特征，包括系统的组成部分、它们之间的关系以及系统的物理架构。
类图：是静态图中最重要的图之一，展示系统中类的结构，包括类的属性、操作，以及类与类之间的关系，如继承、关联、依赖等。
对象图：是类图的实例，展示系统在某一时刻的对象及其关系，对象是类的具体实例化。
构件图：描述系统的物理构件以及构件之间的依赖关系，用于展示系统的物理架构。在微服务架构中，构件图可以清楚地展示用户服务、订单服务、支付服务等构件之间的依赖关系，帮助理解系统的组成部分及其相互联系。
部署图：显示系统的硬件节点以及软件构件在硬件节点上的部署情况，用于规划系统的物理部署架构。当你在设计分布式系统时，部署图可以展示哪些服务部署在哪些服务器上，以及服务器之间的网络连接关系。
制品图：表示系统中软件制品**（如文件、库等）及其依赖关系**，有助于管理软件的物理实现和交付物。在持续集成和部署过程中，制品图可以帮助团队理解不同版本之间的依赖关系，确保正确的构建和部署顺序。
包图：将相关的模型元素组织成包，展示包与包之间的关系，用于对大型系统的模型元素进行分组和管理。当系统规模较大时，包图可以帮助团队更好地组织代码结构，提高模型的可理解性和可维护性。
组合结构图：用于展示类或构件的内部结构，以及这些内部元素之间的交互关系，帮助深入理解类或构件的实现细节。当某个类的内部结构比较复杂时，组合结构图可以清楚地展示其组成部分和它们之间的关系。
2、动态图：描述系统的行为特征
动态图专注于描述系统的动态行为特征，包括系统的功能需求、对象交互、状态变化和业务流程。
用例图：以图形化方式描述系统的功能，展示系统、参与者以及用例之间的关系，用于捕捉系统的功能需求。当你在分析用户需求时，用例图可以帮助你从用户的角度理解系统应该提供哪些功能，以及用户如何与系统交互。这种需求表达方式让开发者和用户都能理解系统的功能范围。
顺序图：按时间顺序展示对象之间的交互，强调消息的发送顺序和时间先后关系，用于分析系统的动态行为。当用户进行登录操作时，顺序图可以清楚地展示界面对象、用户对象、数据库对象之间的交互顺序，帮助理解系统的动态行为。
通信图：与顺序图类似，也展示对象之间的交互，但更侧重于展示对象之间的链接关系，而不是时间顺序。当系统的对象关系比较复杂时，通信图可以帮助你理解对象之间的连接结构，以及它们如何协作完成任务。
状态图：描述对象的状态以及状态之间的转换，展示对象在不同事件触发下的行为变化。在订单管理系统中，订单对象可能处于待支付、已支付、已发货、已完成等不同状态，状态图可以清楚地展示这些状态之间的转换关系。
活动图：用于描述系统的工作流程，包括活动、分支、合并等，可用于分析业务流程、工作流等。当业务流程比较复杂时，活动图可以帮助你理解业务处理的步骤和条件分支，帮助理解业务流程。
定时图：强调对象状态在时间上的变化，展示对象在特定时间点或时间间隔内的状态变化情况，用于分析实时系统的行为。在实时系统中，定时图可以帮助你理解系统对时间要求的响应，确保系统能够满足实时性要求。
交互概览图：是活动图和顺序图的混合，用于展示系统中多个交互的总体流程，提供一个高层次的系统动态行为视图。当系统包含多个复杂的交互流程时，交互概览图可以帮助你理解这些交互之间的关系和整体流程。
