Turret Prefab的整体架构
文章目录
一.前言
本文在1.2.1和1.2.1.1.1部分简述该Prefab的巧妙之处，其他部分均为实体，无需分析。

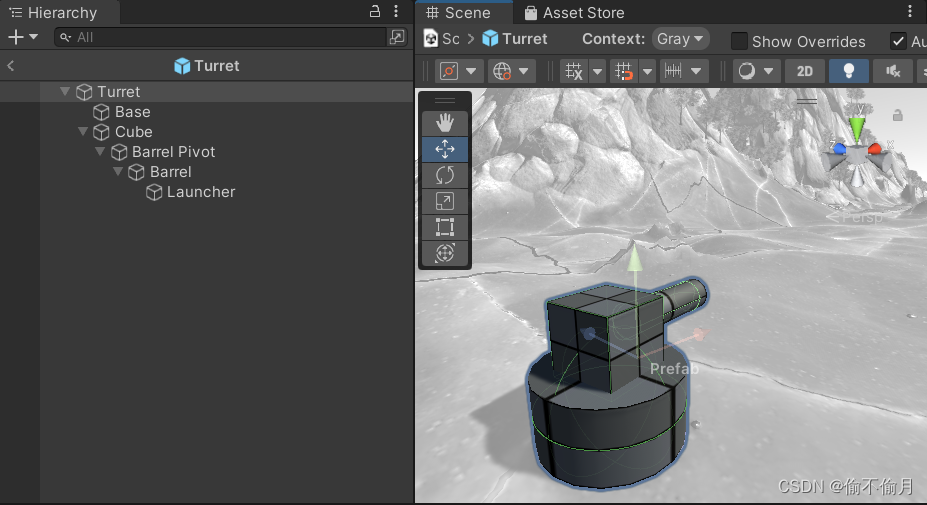

二.Turret（炮台）

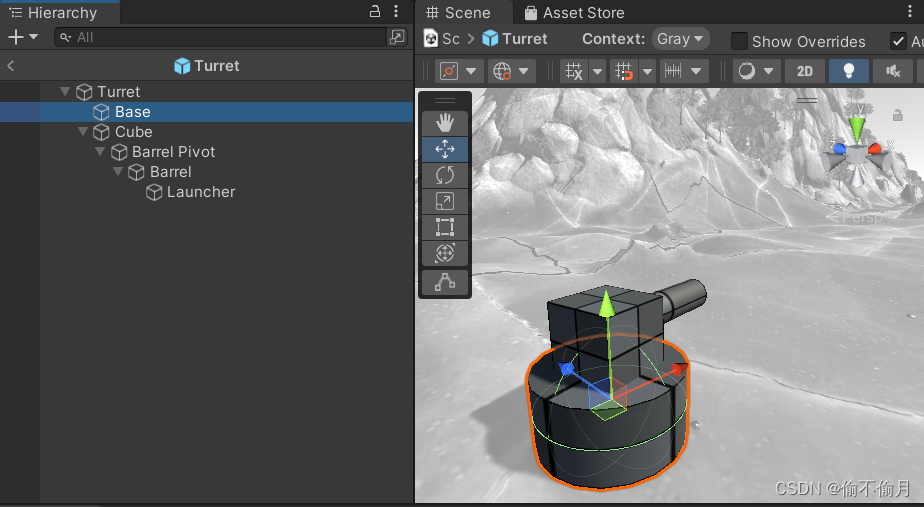

1.Base（底座）
1.2.Cube(立方体）

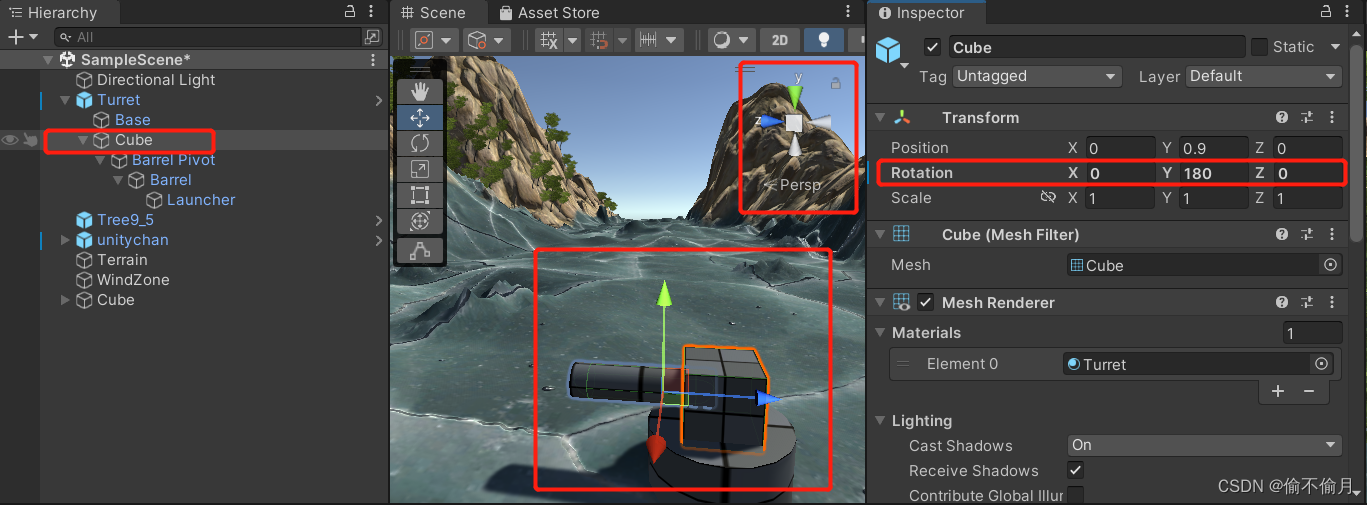

Global坐标

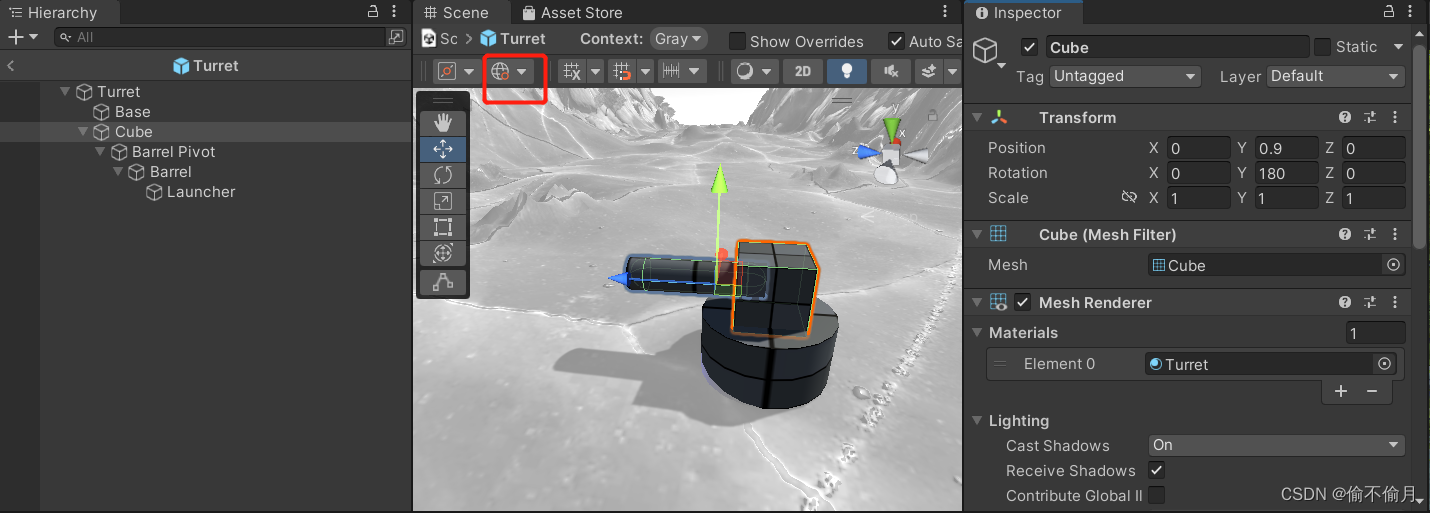

Local坐标

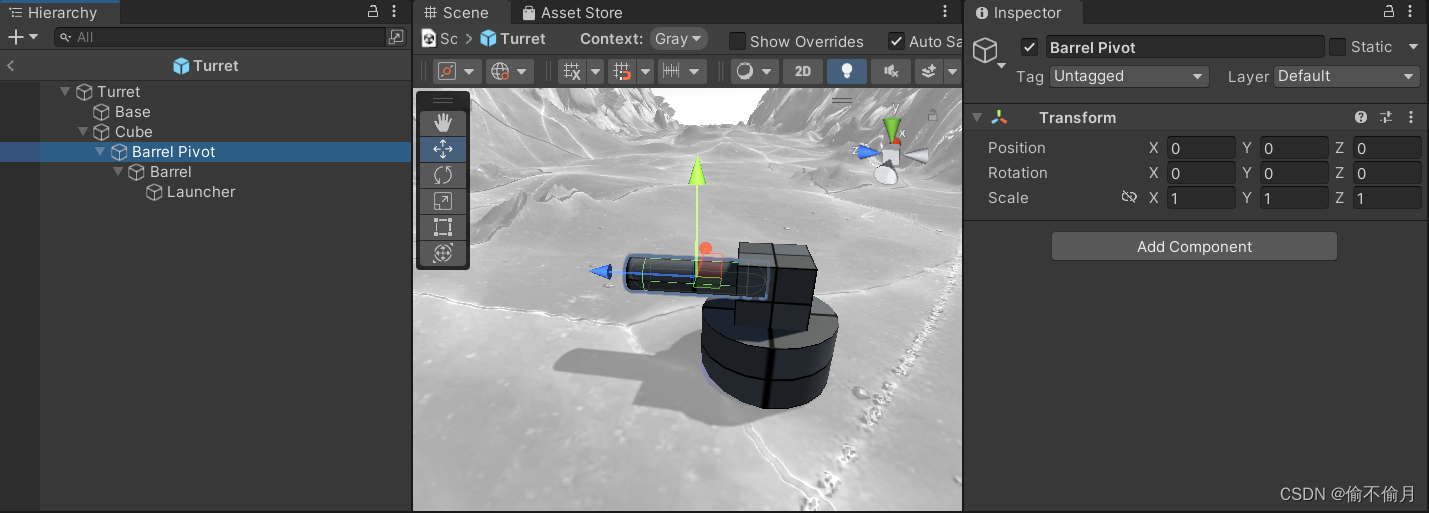

1.2.1.Barrel Pivot（炮管枢轴）
Global坐标
Local坐标（继承于Cube)

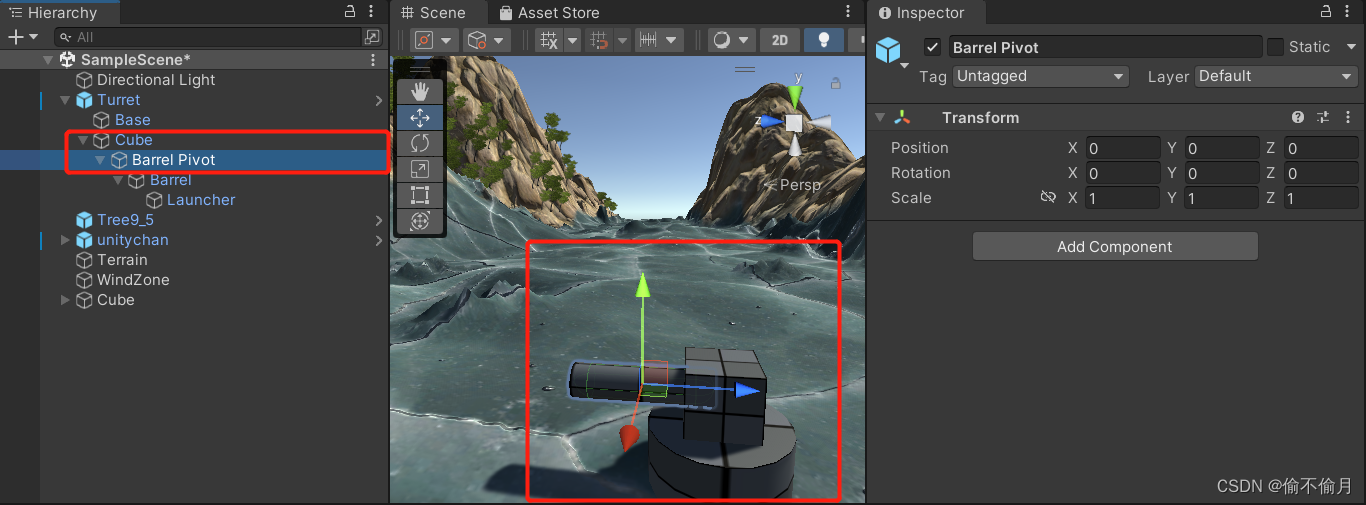

我们可以看到1.2.1名为Parrel Pivot（炮管枢轴），它本质是一个空物件，即除了Transform没有其他组件，选中后只能看到一个坐标系，而这里他作为cube的子物件，自然就代表了Cube的中心坐标，其position值为（0，0，0），但细心观察可以发现，选中Barrel Pivot后，坐标系并没有在Cube中心显示，而是显示在其子物体Barrel的中心位置，这是因为创建了空对象之后，其下的子物件Barrel自动粘附在这个坐标系上，对Barrel Pivot操作时子物体Barrel也会随之变动，操作子物件Barrel时Barrel Pivot不会变动，但一般Barrel Pivot是作为参照使用，不会轻易直接对其操作。因此子物件Barrel的坐标为相对于Cube（即此处的Barrel Pivot）坐标系下的相对位置坐标，Launcher的坐标为相对于Barrel坐标系下的相对位置坐标。
1.2.1.1.Barrel（炮管）

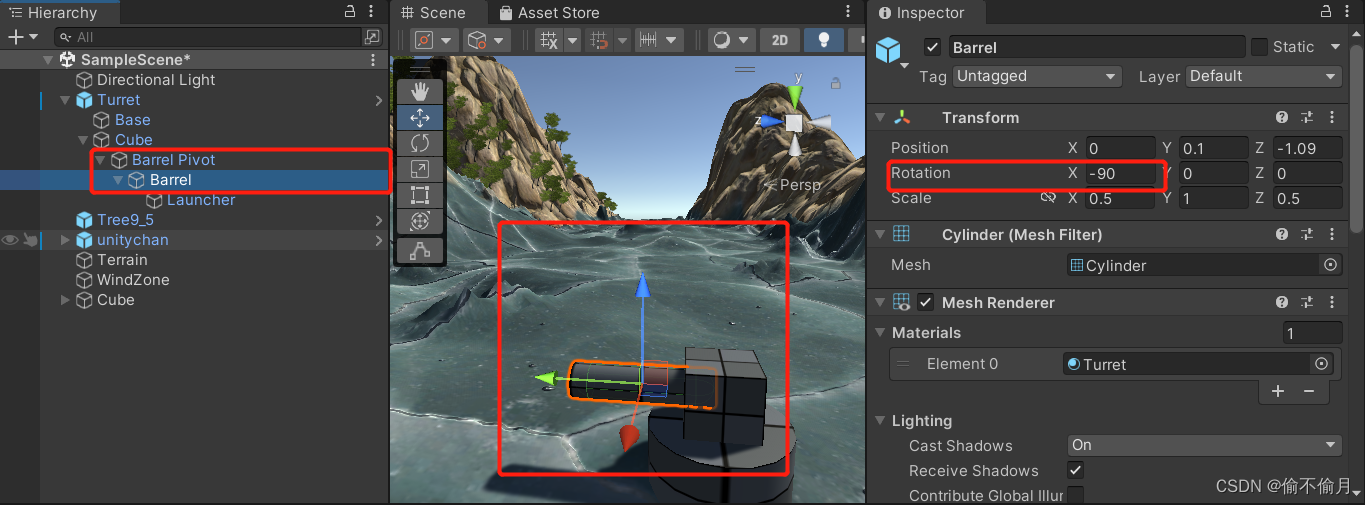

Global坐标

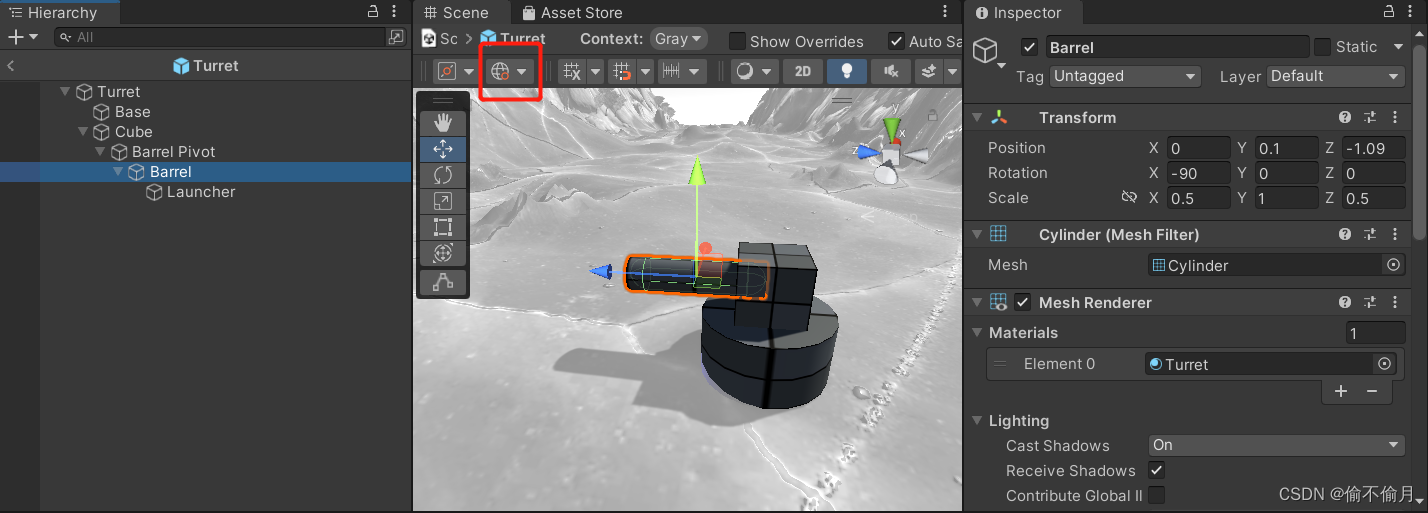

Local坐标（继承于Barrel Pivot)

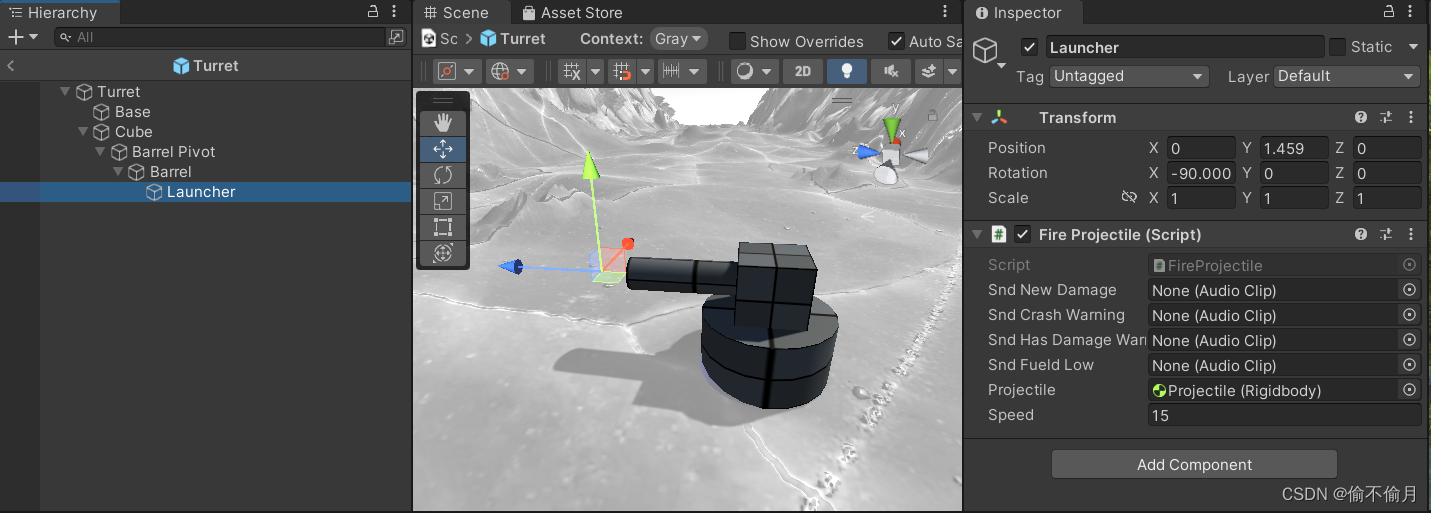

1.2.1.1.1.Launcher（发射器）
Global坐标
Local坐标（继承于Barrel)

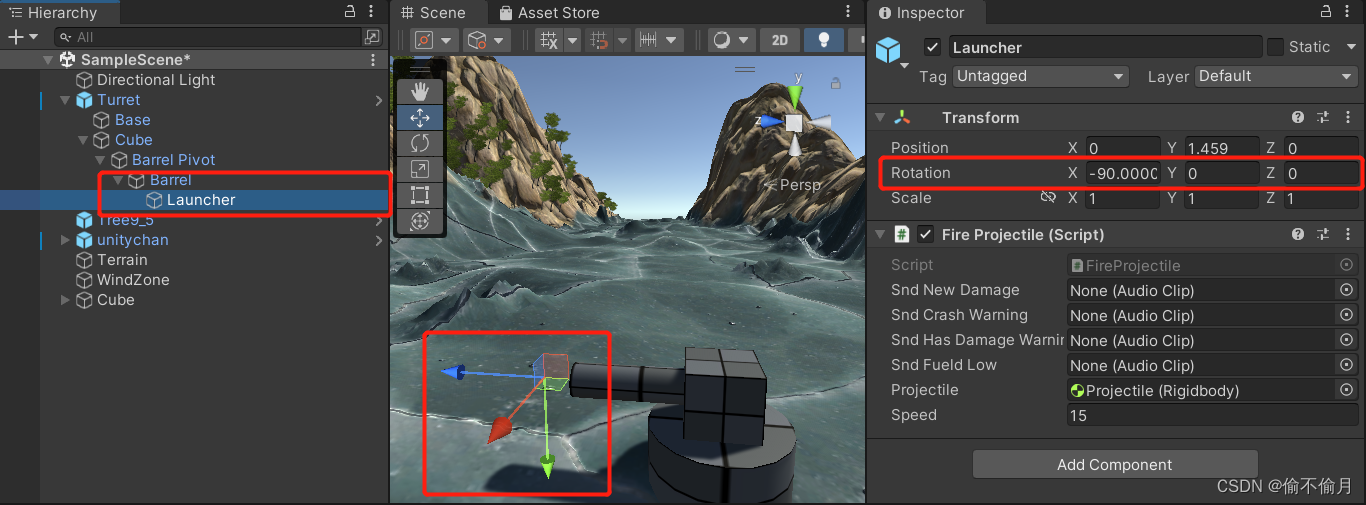

Launcher同Barrel Pivot类似，本质是一个空物件，在此处有它的巧妙之处，我们可以看到右侧有一个脚本组件，这个脚本是用来发射炮弹（刚体Rigidbody)的，因为炮台是由三个实体组成的，无论挂在哪个实体上都会有碰撞发生（除非把所有Collider关掉），炮弹会在里面直接爆炸，而这个空物件放在炮口附近就会避免这个问题的发生，而且看起来也很像从里面发射出来的效果。
脚本代码如下：
public Rigidbody projectile;
public float speed = 4;
void Update()
{
if (Input.GetButtonDown("Fire1"))
{
Rigidbody p = Instantiate(projectile, new Vector3(transform.position.x,transform.position.y,transform.position.z), transform.rotation);
p.velocity = transform.forward * speed;
}
}
这里的forward指的是z方向，后面几组图的物体都有旋转量，Cube旋转是朝向调整；Barrel旋转是形状需要，将圆柱体放平；而Launcher是为了炮弹的发射方向正确，这才是最终目的。
