根据文档《DLT645-2007最新通信协议》，提炼几个重点（以读取A相电压为例）

1、硬件连接

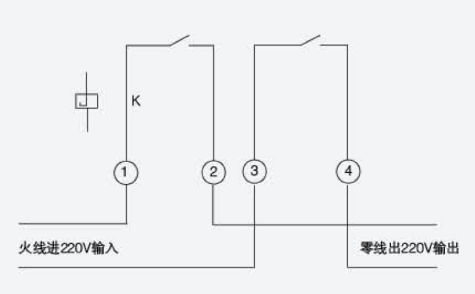

本次实验只连接了电表的电源（引脚1和引脚3）和RS485（引脚11和引脚12）

2、前导字节

在主站发送信息之前，先发送 4 个字节 FEH，以唤醒接收方。

3、数据帧格式

注：

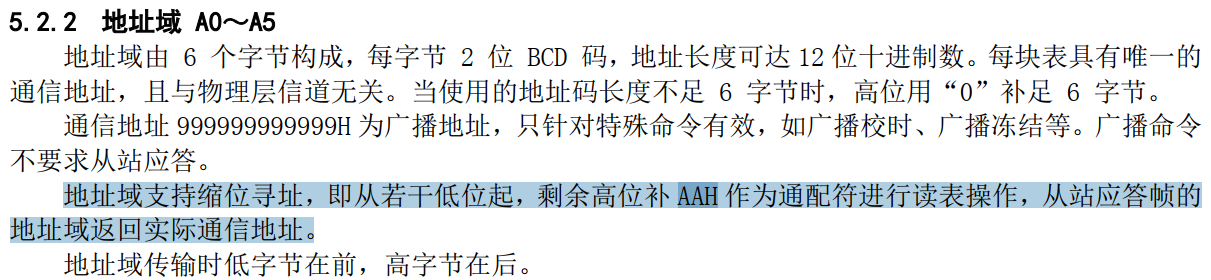

地址域写成AAH的原因：

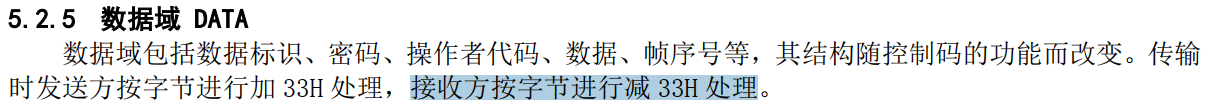

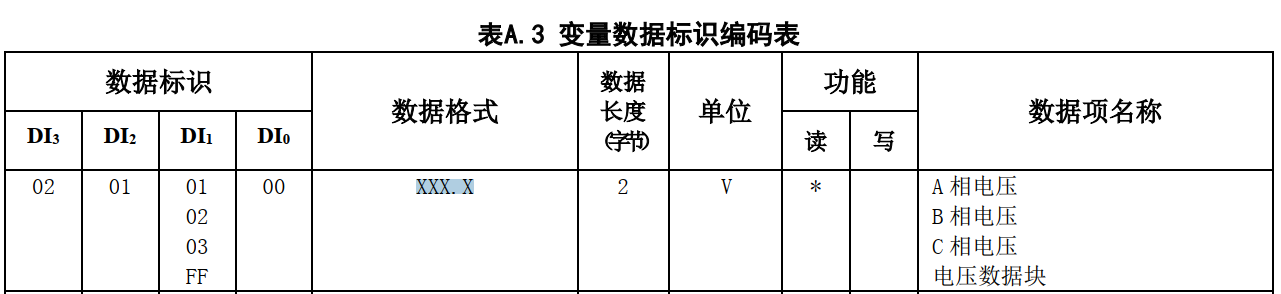

数据域（数据标识）的来源：

4、校验码CS的计算

MATLAB代码：

%% CSDN：地址全为AA——A 相电压——DI3：DI0=02 01 01 00
str='68 AA AA AA AA AA AA 68 11 04 33 34 34 35';
data_hex = sscanf(str,'%x');
result=dec2hex(sum(data_hex))

 运行结果：

取后两位，CS=B1H

5、串口设置

1、波特率：2400

2、校验位：偶校验（even）

3、数据位：8，停止位：1

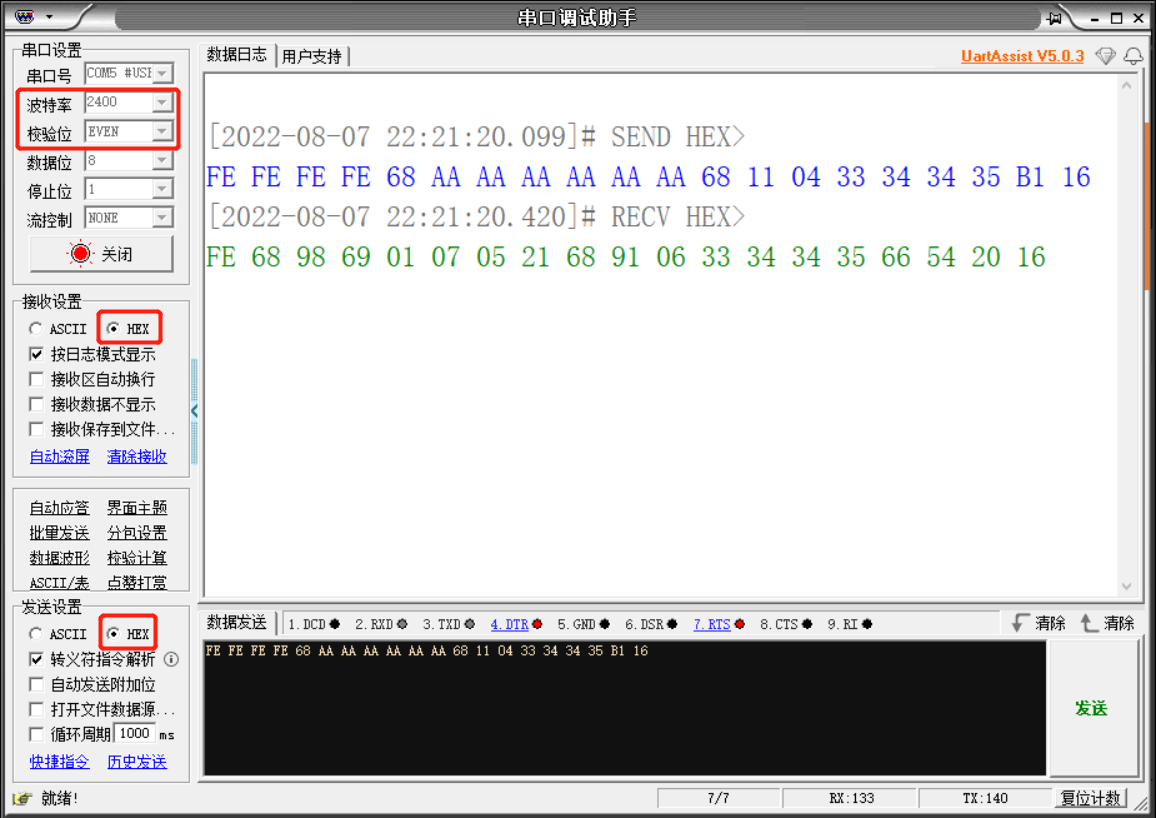

6、实验

 串口工具下载地址：UartAssist串口调试助手 V5.0.3-软件工具-野人家园http://www.cmsoft.cn/resource/101.html

7、实验结果分析

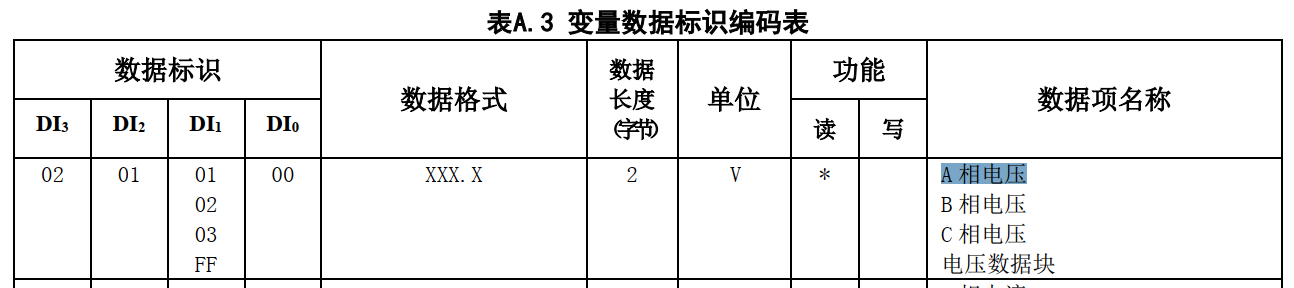

A相电压解读：

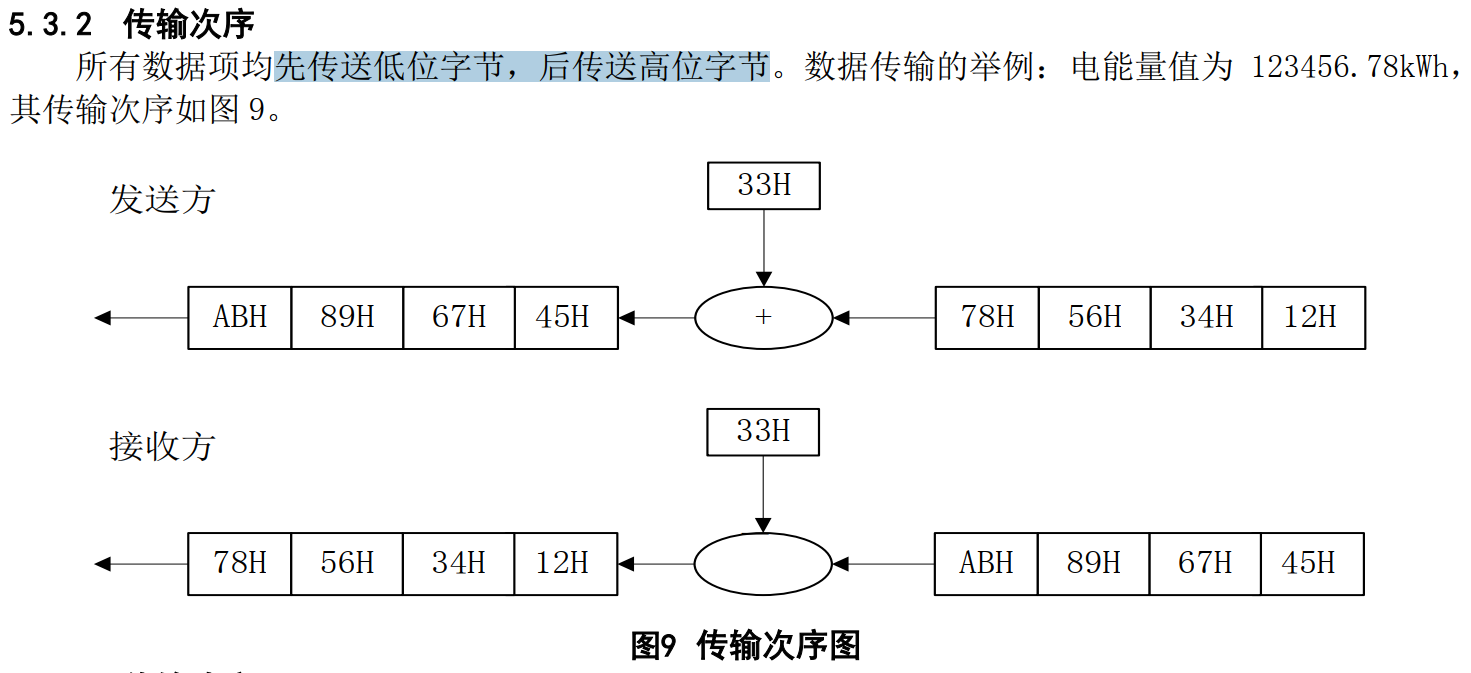

依据1

 MATLAB代码：

%% A 相电压数据解读
str='66 54';
x33H='33';
data_hex = sscanf(str,'%x');%以16进制读入str，输出10进制
data_hex_x33H=sscanf(x33H,'%x');
tmp_dec =dec2hex(data_hex-data_hex_x33H);
tmp_hex = str2num(tmp_dec);
VA=(tmp_hex(1)+tmp_hex(2)*100)/10

 运行结果：

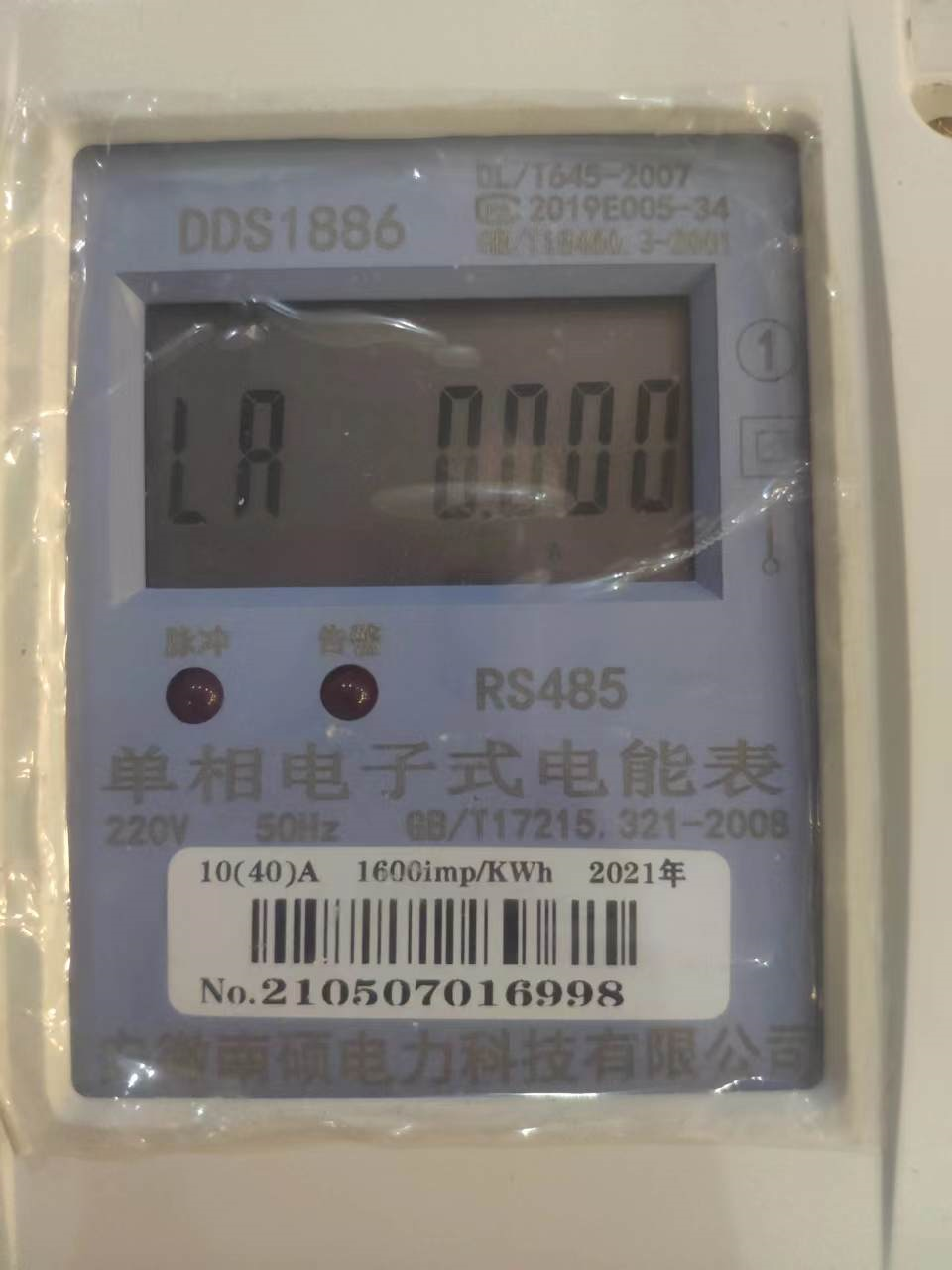

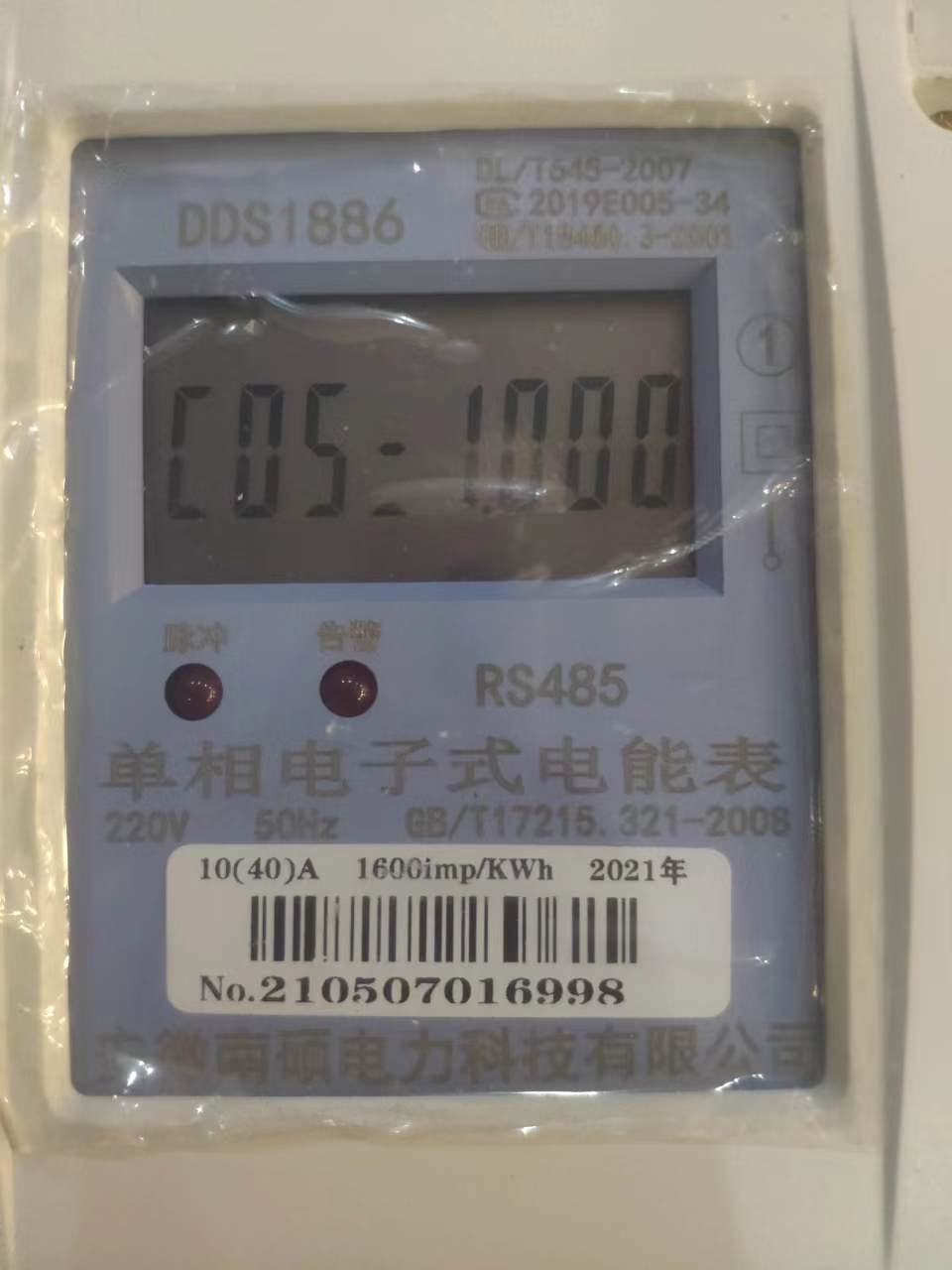

附图-电表

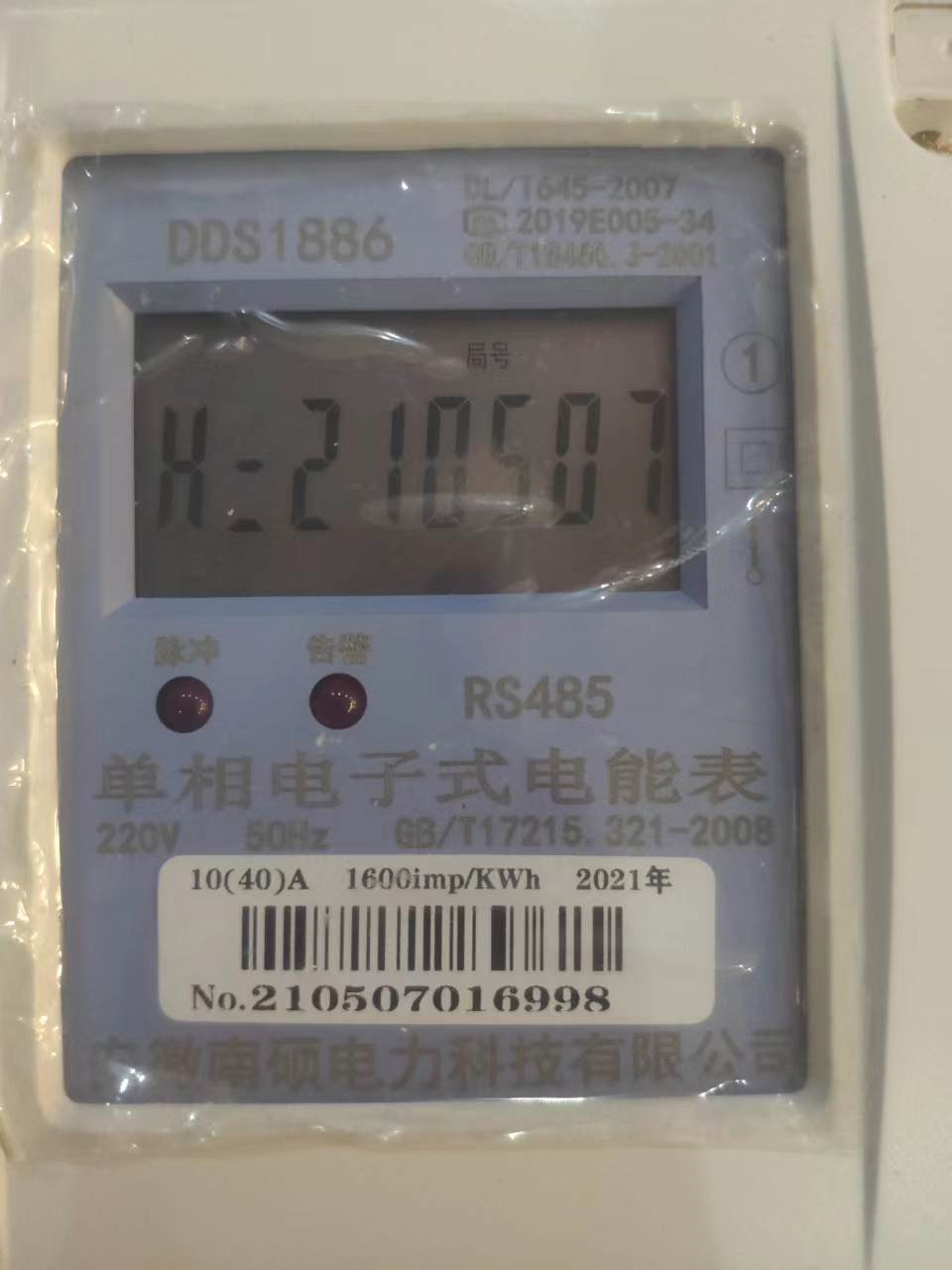

地址域高位

地址域低位

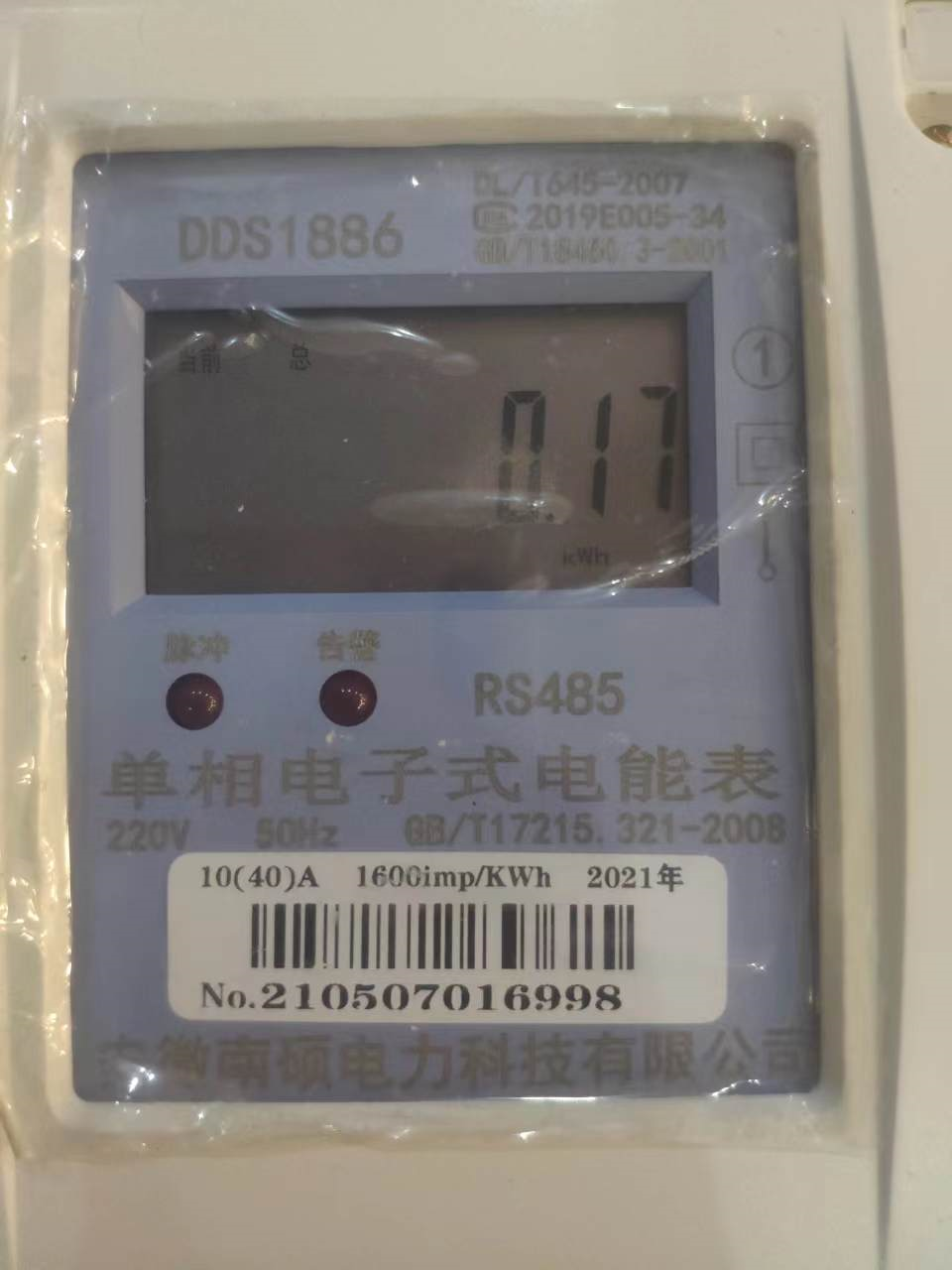

 使用电量（猜的）

 功率

 电压UA

 电流LA

 功率因数
