存储器下

缓存

概述

由于CPU和主存的速度差异，避免CPU“空等”现象

程序访问的局部性原理

• 时间局部性：当前正在使用的数据和指令，在不久的将来还会被使用
• 空间局部性：当前正在使用的数据和指令，不久的将来，它相邻的是数据和指令也会被使用到

1. Cache的工作原理

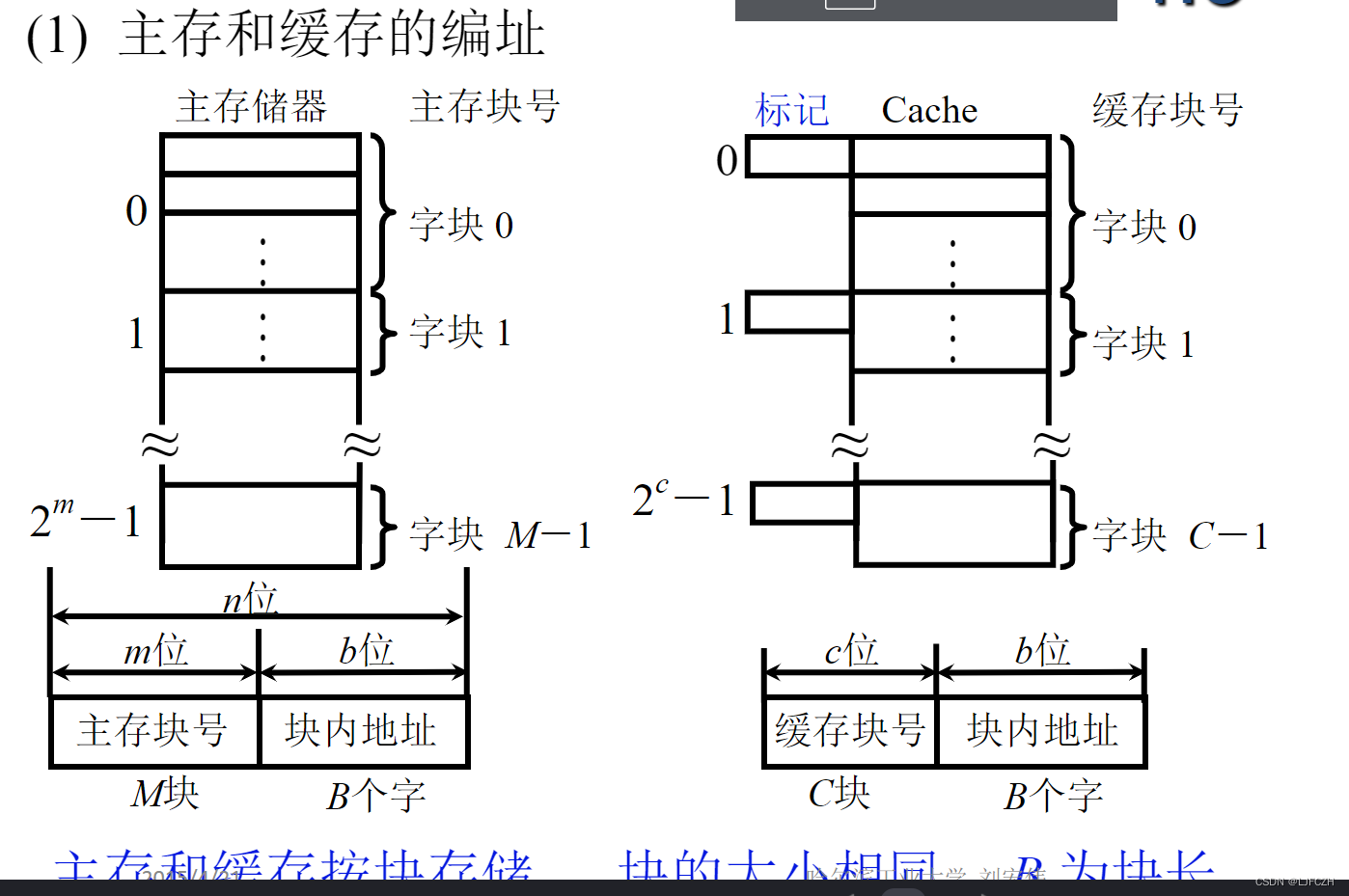

1. 编址

• 主存——缓存是以块为单位进行存储传输的，主存共分成了M块，Cache共分成了C块，其中C << M，两种块的大小相同，块内地址不变化
• 主存每个块内有b位块内地址，B个存储字，Cache块内的地址和主存是一样的，B是块长
• Cache块的标记对应主存中相应的块号

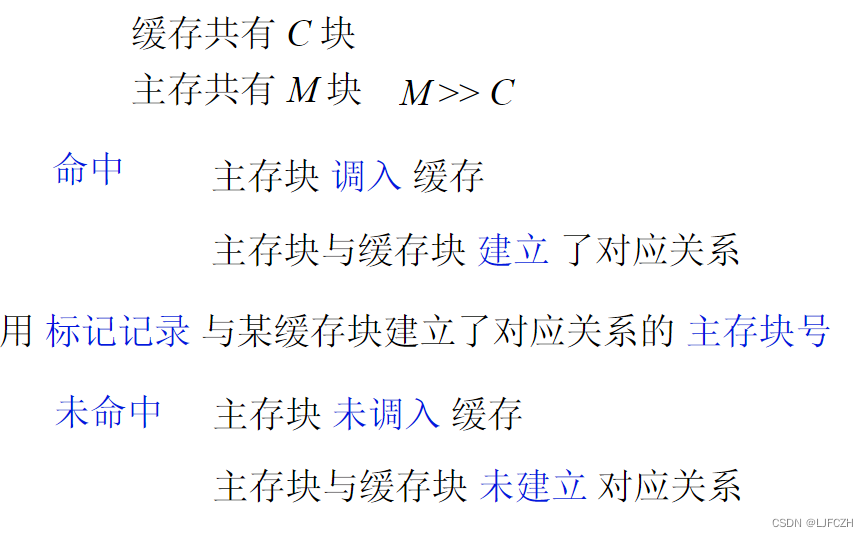

2. 命中和不命中

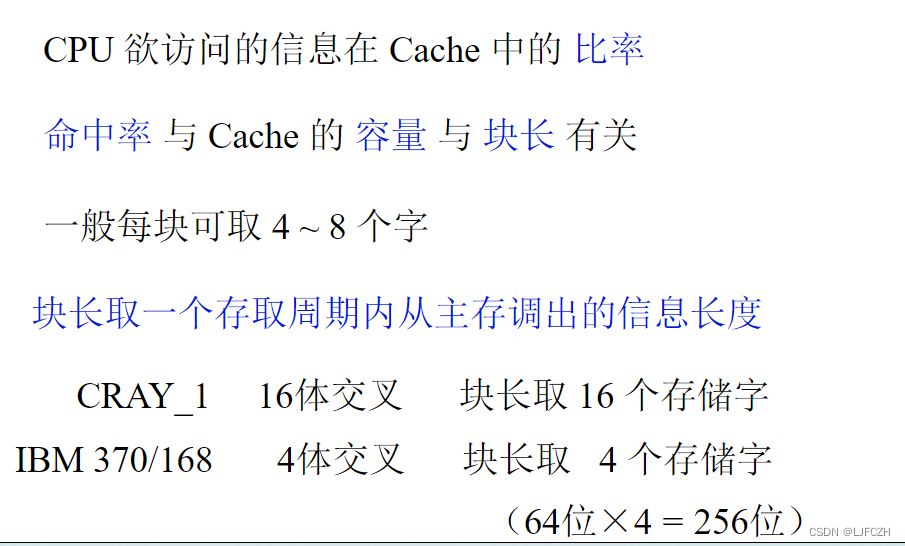

3. 命中率

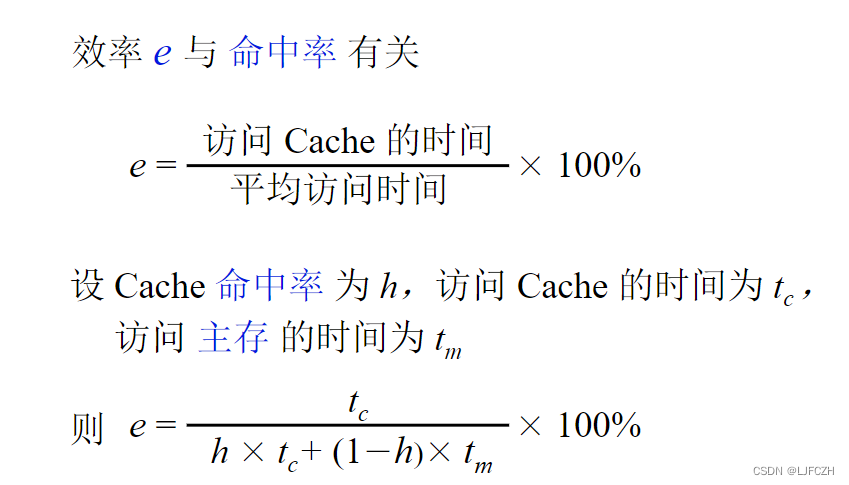

4. Cache——主存的效率

   效率的最大值是当h=1是，e=1
   最小值是当h=0时，，e=tc/tm

   只有当访问Cache的同时也在访问主存，得到的平均时间才是上式

当要先访问Cache，没有找到时再去主存里找，这样得到的平均时间是：htc+（1-h）（tm+tc），Cache没有时，要到主存里找，已经过了访问Cache的tc时间，所以访问主存时间一定有tc，不需要乘命中率，化简之后是tc+（1-h）*tm

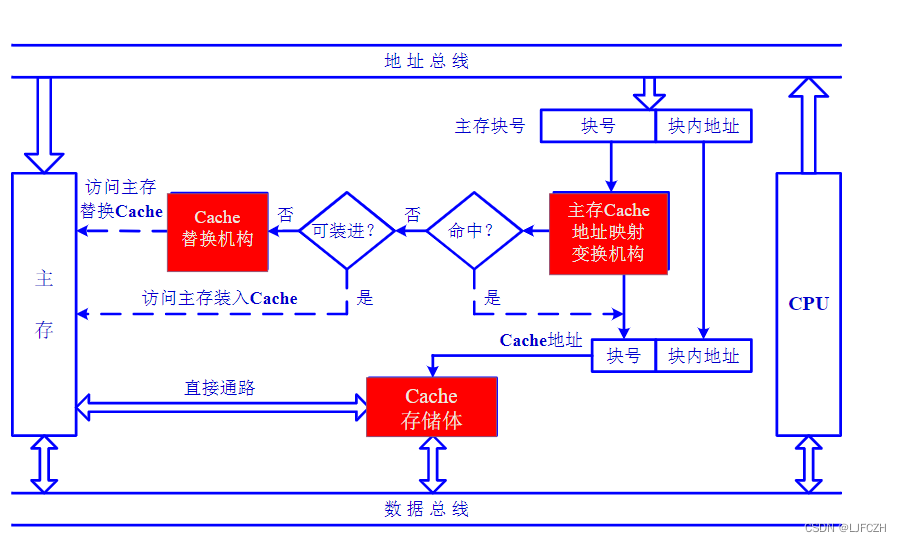

2. Cache的基本结构

3. Cache的读写操作

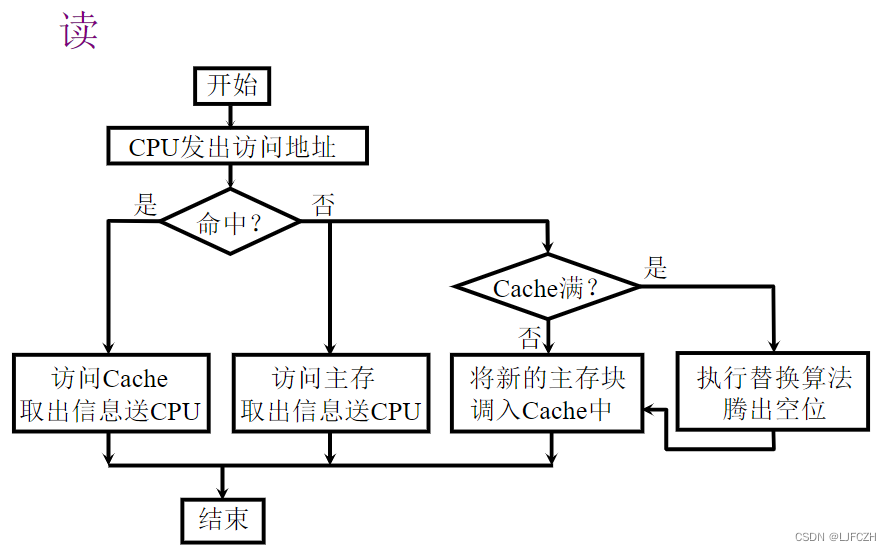

读操作：

写操作：

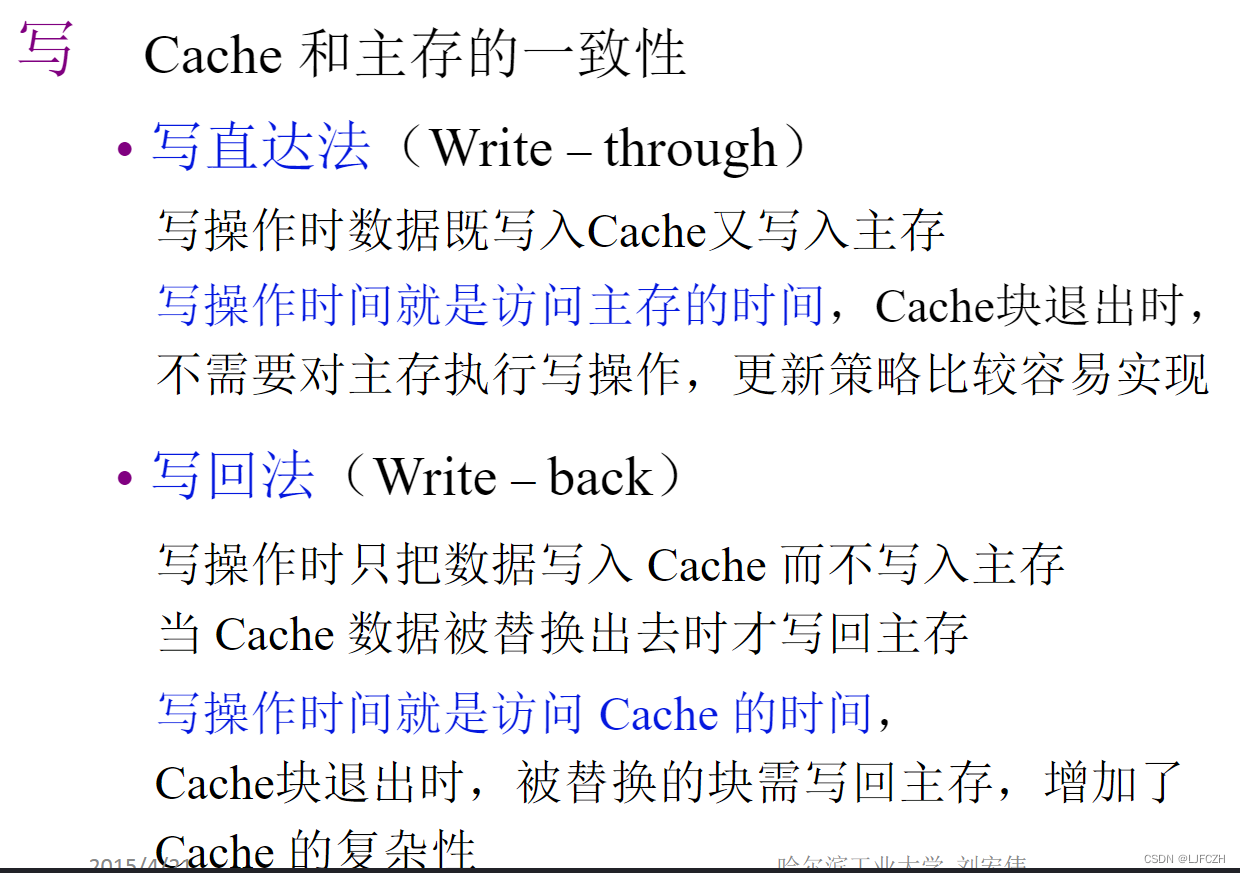

涉及Cache与主存的一致性问题

4. Cache的改进

• 增加Cache的级数：片载Cache、片外Cache
• 统一缓存和分立缓存：指令Cache、数据Cache

Cache——主存的地址映射

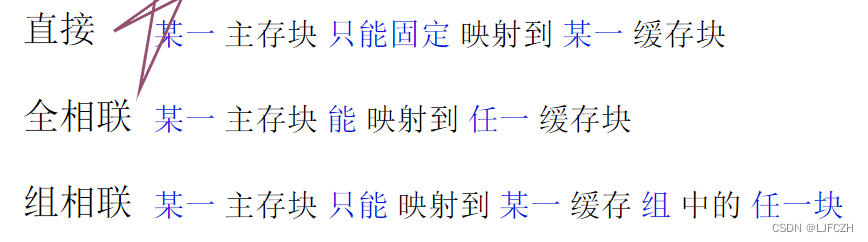

• 直接相联映射
• 全相联映射
• 组相联映射

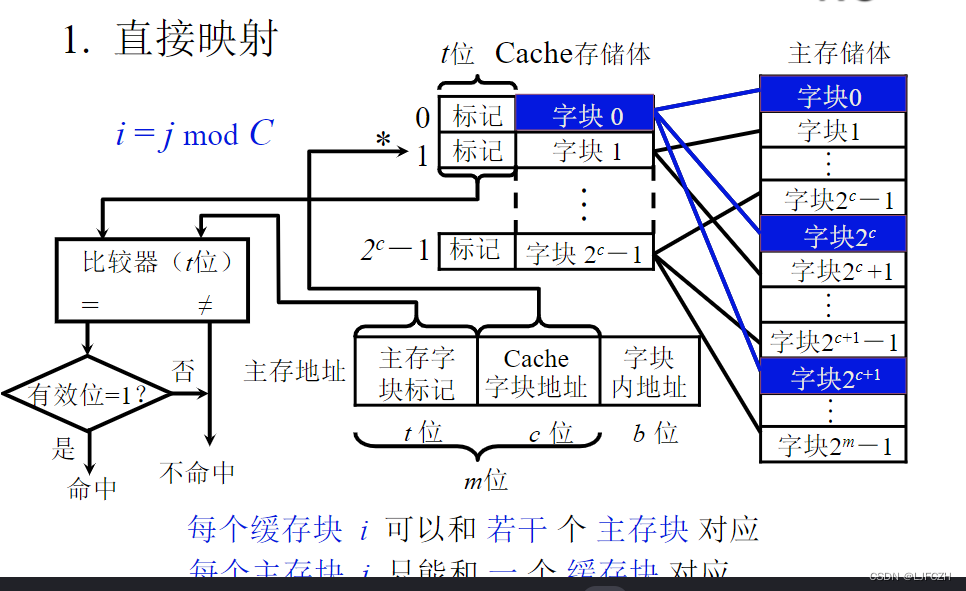

1. 直接相联映射

• Cache共有2^c个块，主存有2^m个块，将主存块分成若干区，每个区块数和Cache块数相同。

• Cache的字块0对应主存中每一区的第0块，字块1对应每一区的第一块，但是Cache块中只能存放这些块中的一个

• 主存地址由三部分组成：主存字块标记+Cache字块地址+块内地址
  主存字块标记：主存的哪一个区
  Cache字块地址：组中的哪一个块

• 不知道Cache块中放的到底是哪个区的，所以要在Cache块添加标记，标记就是区号

• CPU向主存传输地址，先根据Cache字块地址查看Cache中有没有这么块，有的话再将这个Cache块的区号标记和地址中的主存字块标记作比较

• 缺点：字块0只能存放每个区的第0块，利用率低

• Cache块i = 主存块j mod C

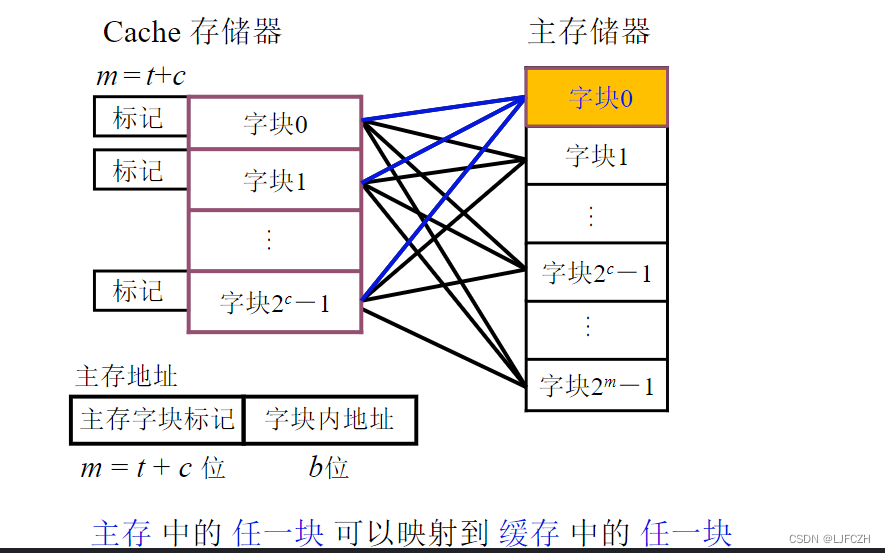

2. 全相联映射

• 与直接相联映射恰好相反，没有划分区，它是Cache的每个块都可以存放主存的每个块
• Cache块的标记就是主存的字块标记，需要将主存地址的字块标记和Cache标记一一比较看是否命中
• Cache利用率高但结构比较复杂，需要比较的位数也多

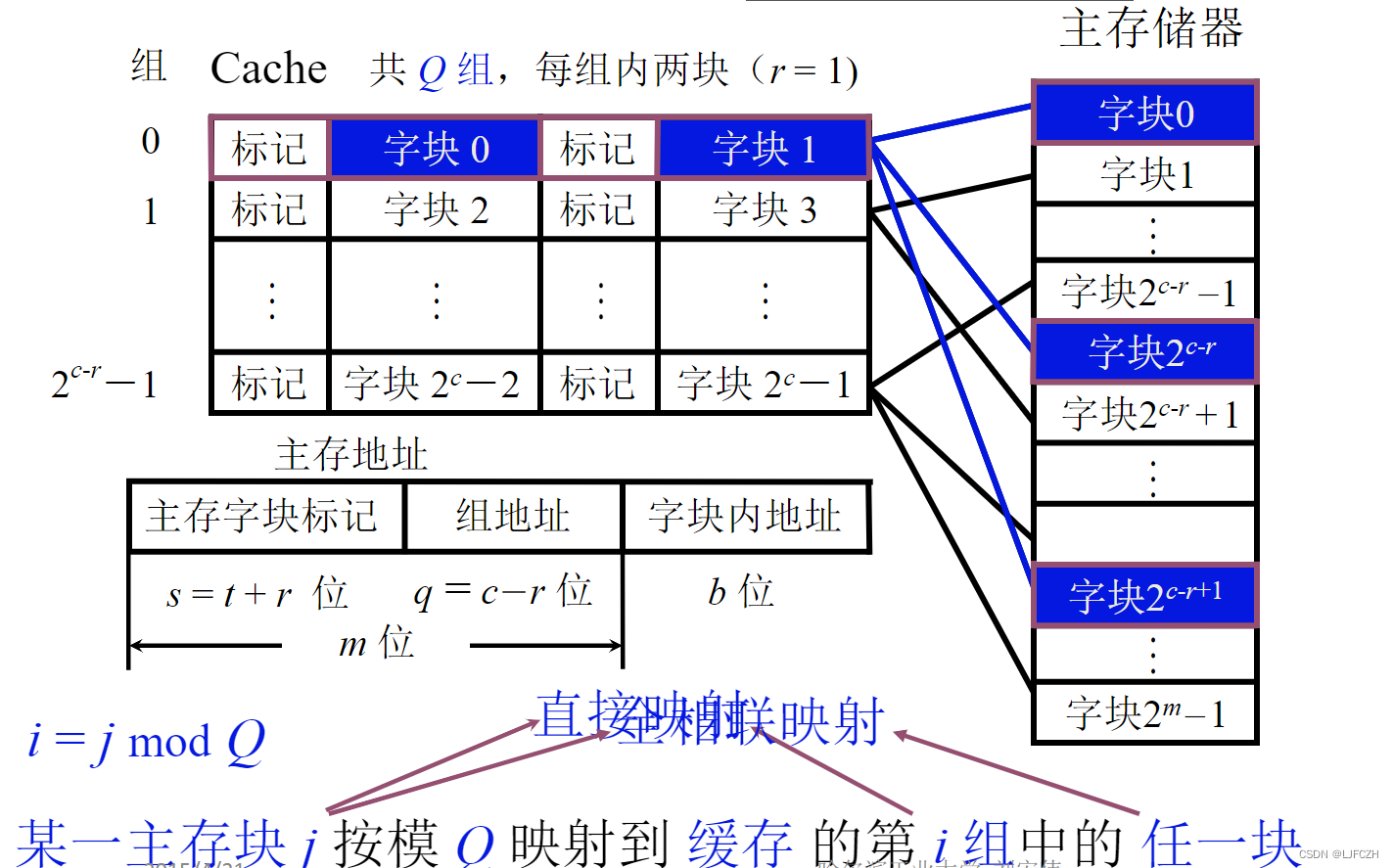

3. 组相联映射

• Cache块被分成若干组，每组有两块（2/4/8块均可）

• 主存分区，每个区大小和Cache的组数相等

• 映射时主存每个区的第0块可以放在第0组的任意一个位置

• 和直接相联映射相比，一个块有多个位置，一个位置被占用，其他位置为空时也可以继续使用

• 和全相联相比，要确定某个主存块是否被调入到Cache中，只需要知道这个块在所在区的块号，这个块号等于Cache的组号，再到这个组中查看组内哪个块的标记与区号一致即可，有两个比较器同时进行比较，只要有一个命中即可

• 主存块j对Q取模就是第几组，i=j mod Q，j可以映射到第i组的任意一块

• 距离CPU近的Cache可以采用直接相联映射，远的采用全相联


替换算法

1. 先进先出（FIFO）算法：存在问题就是先出去的可能就是经常使用的
2. 近期最少使用（LRU）算法

小结：
直接：不灵活
全相联：成本高
