作者：阿朱Simulation ，仿真秀科普作者
导读：大家好，我是阿朱Simulation，刚刚成为了一名仿真秀专栏作者，这也是我第一篇仿真科普文章。本文介绍如何利用ANSYS Fluent进行电子风扇效能及噪音的仿真，关键技术已显示在流程中，按照本案例流程，可顺利且有效进行风扇流体仿真。
与此同时，我也在仿真秀平台发布了第一套教程《ANSYS CFD入门到精通教程》（见后文）。我不仅陆续续提供CFD基础及进阶课程，同时罗列更多产品应用的案例供学习。并建立订阅用户交流群，所有付费课程附赠答疑专栏服务（可私问或公开向我问题）。
电子产品中风扇占据一个重要的散热角色，尤其电子风扇之可靠度要求倍增，消费者无法接受经常性地更换风扇，且电子风扇供货商也无法承受此成本的提升，更无法承受市场上面临淘汰的困境，所以对电子风扇的设计往往将通过仿真进行前期开发。
本案例模型藉由产品的要求及自身未来的发展，进行了仿真分析与验证。主要着重在单体风扇设计，从叶形设计到CFD的性能特征预测，及后段的噪音评估等，都是产品设计的指标。本文内容包含了风扇性能曲线及噪音的分析流程。
一、电子风扇性能曲线分析

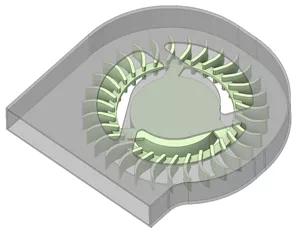

本例模型采用如上Blower风扇。
ANSYS Fluent做噪声仿真属于瞬态仿真(Transient)流程(细节后面将描述)，需注意下列工况及流程：
转速：3600 rpm
网格数：1,662,569个
第一阶段：稳态计算(Steady Flow)：
k-omega SST紊流模式
计算1000 iterations
Broadband Noise Model
第二阶段瞬时计算(Transient Flow)：從MRF改成Mesh Motion
LES紊流模式(Large Eddy Simulation)
计算500 time step (60 iterations/ time step )到动态稳定
第三阶段瞬时计算(Transient Flow)：
LES紊流模式(Large Eddy Simulation)
计算500 time step (60 iterations/ time step )撷取声压随时间之变化数据
FW-H Noise Model
通过Fluent Mesh制作Interface
若用户想采流程化Fluent Mesh来建立网格，因New Fluent Mesh还不直接支持Interface的边界条件，因此学习者可把MRF旋转流体区及周围其它计算域分两次制作网格(耗费时间差不多)，之后再于Fluent中进行Domain/Append/Append Case File(可读入*.msh)。

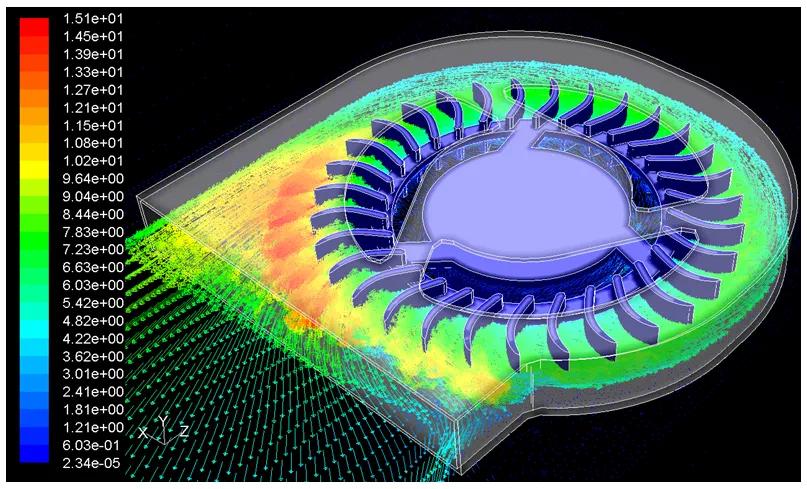

要建立一个可与风洞相比拟的环境，我们首先就要将模型处理成风洞的实验状态，如下。我们把风扇出口的风道管给建立出，再将周围适当的空气域包覆整个主要器件。
接着将MRF 旋转区及周围空气区做Mesh Interfaces，将共面位置给连接起。

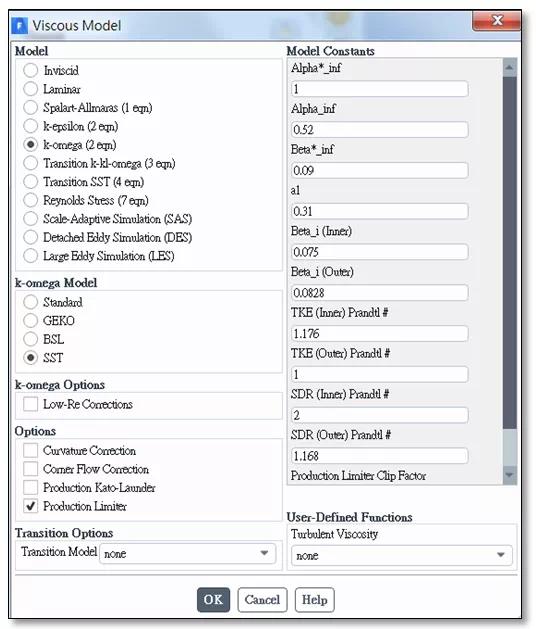

第一阶段计算稳态：计算噪声不应直接从瞬态进行，因在瞬态抽取噪声数据前，要达稳定需要一段时间；因此我们要采先进行稳态计算，可快速先达到稳态平衡。默认动量计算采k-omega SST。
空气密度部份，若气动速度非常快，例如转速8000RPM或甚至超过上万RPM等，我们要考虑采Incompressible-idea-gas，其余工况下可采Constant。

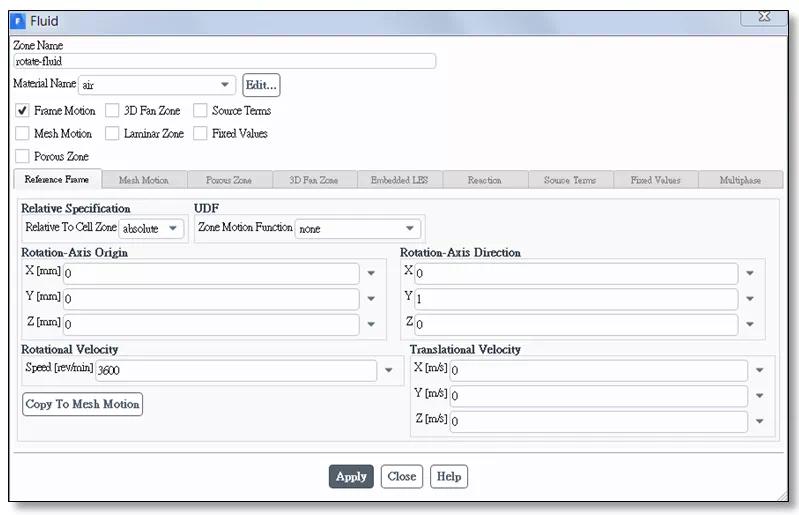

转速及转轴设置部份，在旋转流体区勾选Frame Motion，设置Rotational Velocity=3600 rev/min(RPM)；Rotation-Axis Direction设置的是风扇转动方向，采右手定则，姆指为轴心，其余四指为叶片转动方向。

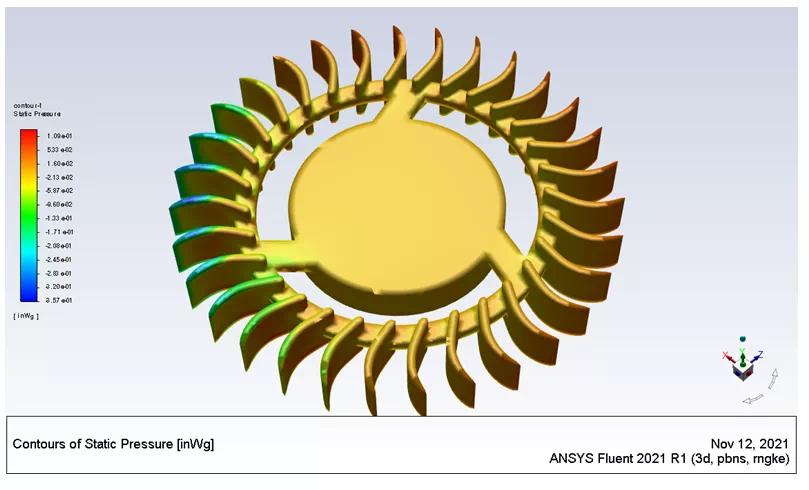

边界条件设置，模型有两个主要边界，一个是风道出口，一个是周围环境。实务上，在风道出口是接入风洞腔体中，由风洞来控制出口压力；因此在Fluent软件也是类似操作，入口是自由一大气压边界，而关键是控制出口的压力变化。出口压力上升，通过风扇的流量就会降低，便可形成风扇性能区线(P-Q Curve)。

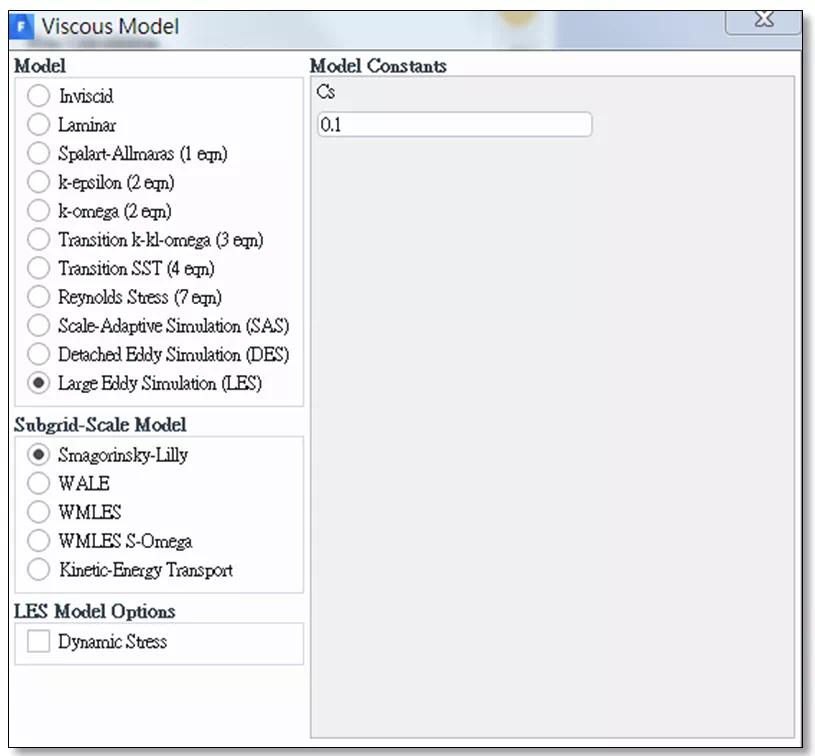

第二阶段动态稳定平衡：此阶段涉及到噪声，因此风扇必须转动，我们由此切换设置为Mesh Motion。因要计算噪声涡损，改以瞬态模型做计算，并切换为LES紊流模式(Large Eddy Simulation)，当达到动态压力持续稳定后，才进入第三阶段。
二、电子风扇噪音的分析流程
