前言
在上一章节 8-2 通过Node-Exporter和Cadvisor收集指标数据 我们已经通过node-exporter收集了node信息，通过cadvisor收集了pod数据。下面将两个数据导入Prometheus，最后在Grafana展现数据。
Node数据
node-exporter指标数据
常见的指标：
| 指标 | 说明 |
|---|---|
| node_boot_time | 系统自启动以后的总计时间 |
| node_cpu | 系统 CPU 使用量 |
| nodedisk* | 磁盘 IO |
| nodefilesystem* | 系统文件系统用量 |
| node_load1 | 系统 CPU 负载 |
| nodememeory* | 内存使用量 |
| nodenetwork* | 网络带宽指标 |
| node_time | 当前系统时间 |
| go_* | node exporter 中 go 相关指标 |
| process_* | node exporter 自身进程相关运行指标 |
Prometheus采集node-exporter数据
Prometheus的部署可参考 8-1 基于Operator和二进制安装Prometheus系统
去到prometheus-server服务器，导入node-exporter数据：
vim /apps/prometheus/prometheus.yml
# 在末尾添加工作
- job_name: 'k8s-node-exporter'
static_configs:
- targets: ['192.168.100.161:9100', '192.168.100.162:9100', '192.168.100.163:9100', '192.168.100.164:9100', '192.168.100.165:9100', '192.168.100.166:9100']
# prometheus热加载
curl -X POST http://192.168.100.181:9090/-/reload

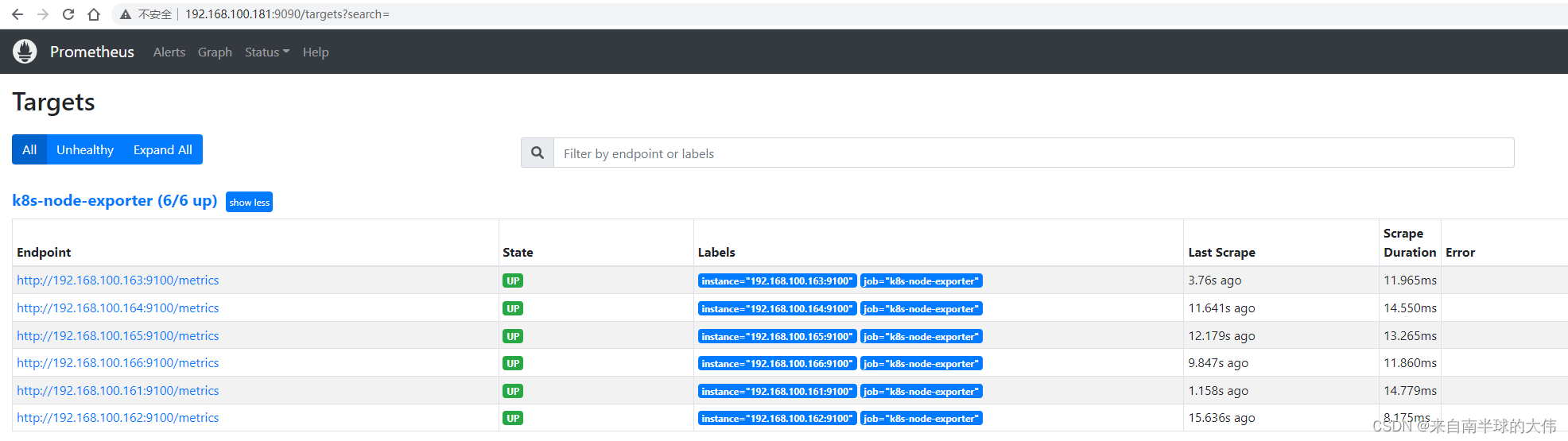

热加载后可在Prometheus首页看到k8s-node-exporter的6个node状态为UP。
Grafana展示node-exporter数据
Grafana的部署可参考 8-1 基于Operator和二进制安装Prometheus系统

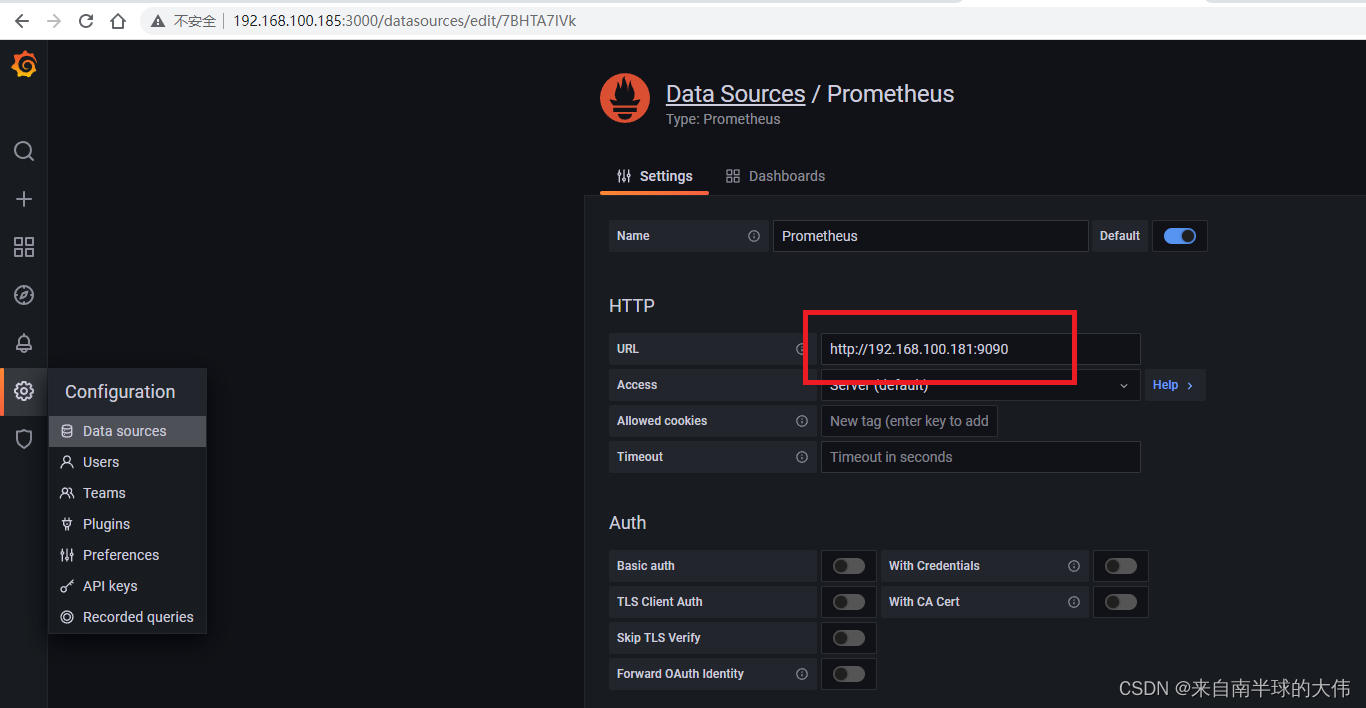

Home => Configuration => Data source 添加Prometheus 9090端口数据源：
导入模板
官网模板地址：https://grafana.com/grafana/dashboards/

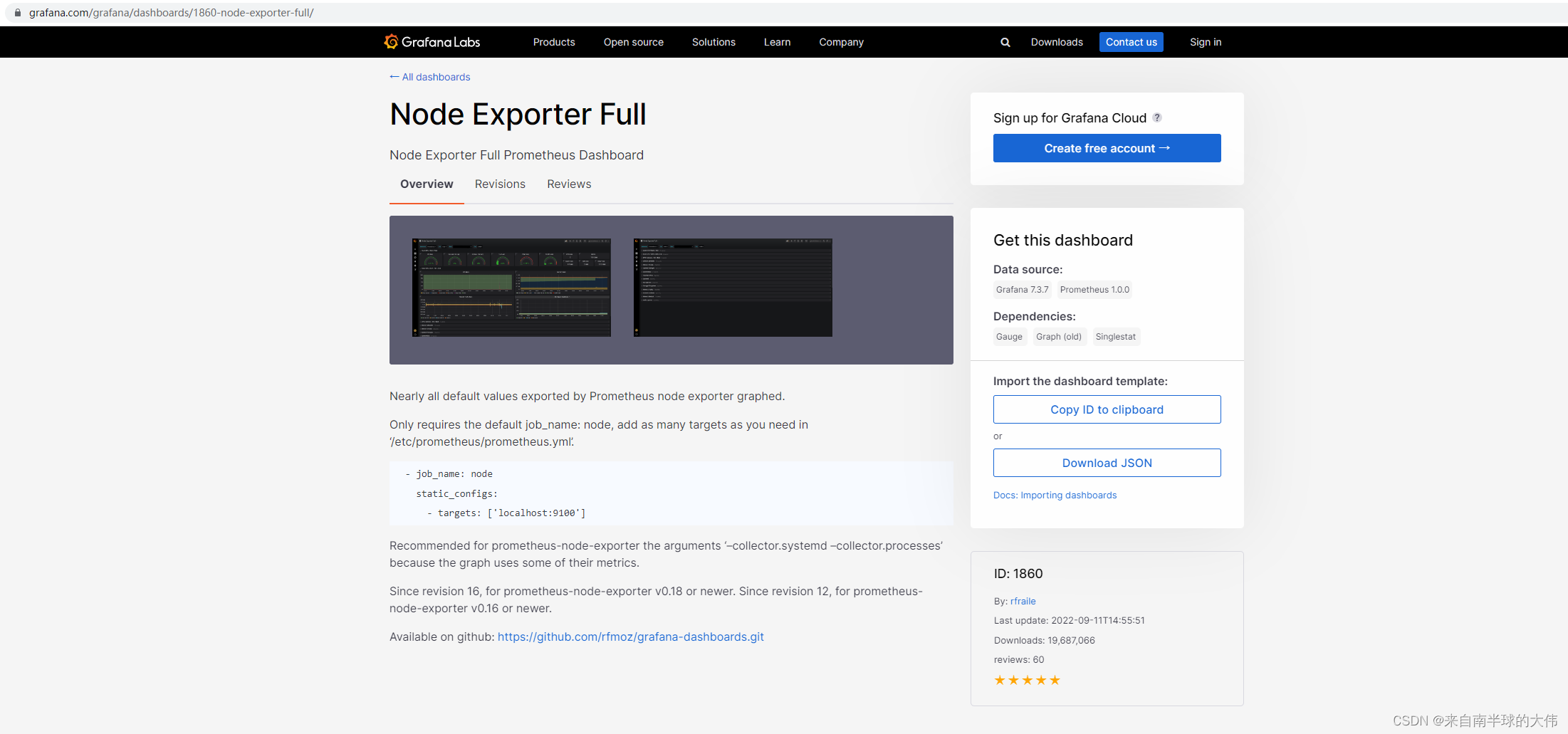

搜索node，发现Node Exporter Full热度较高，在详情页，找出ID号为1860

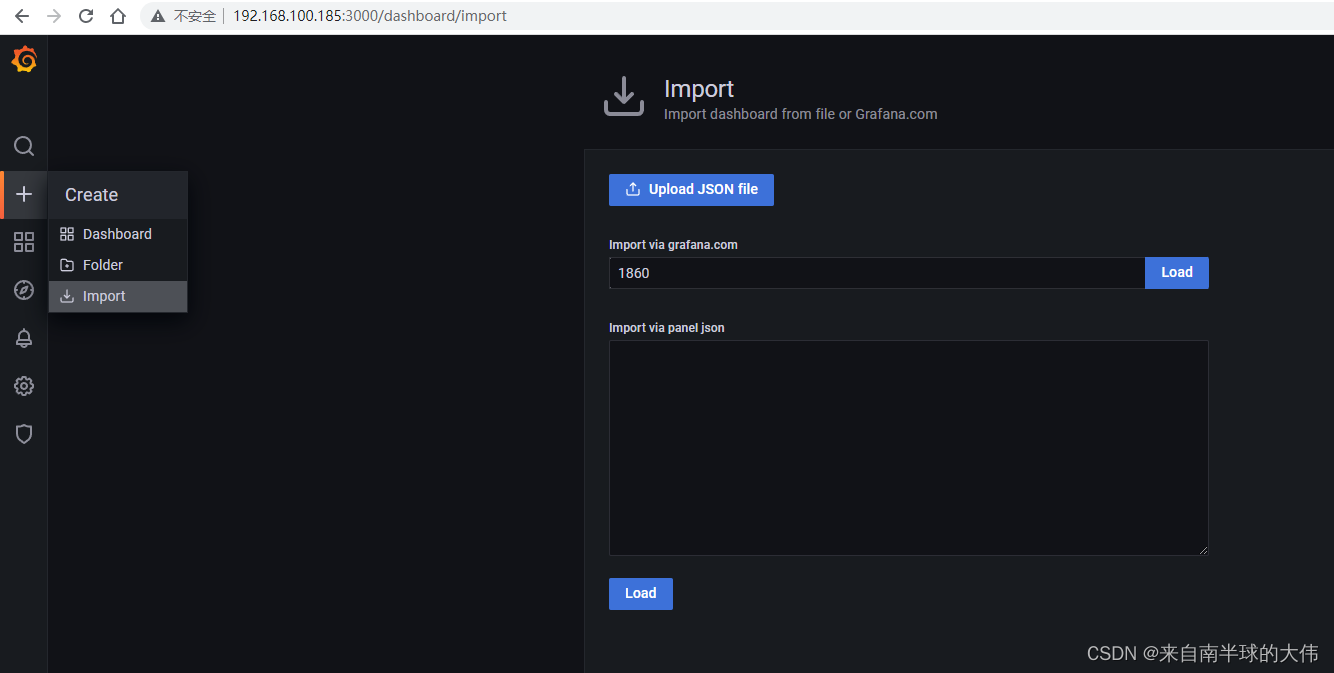

Home => Create => Import 导入ID号1860

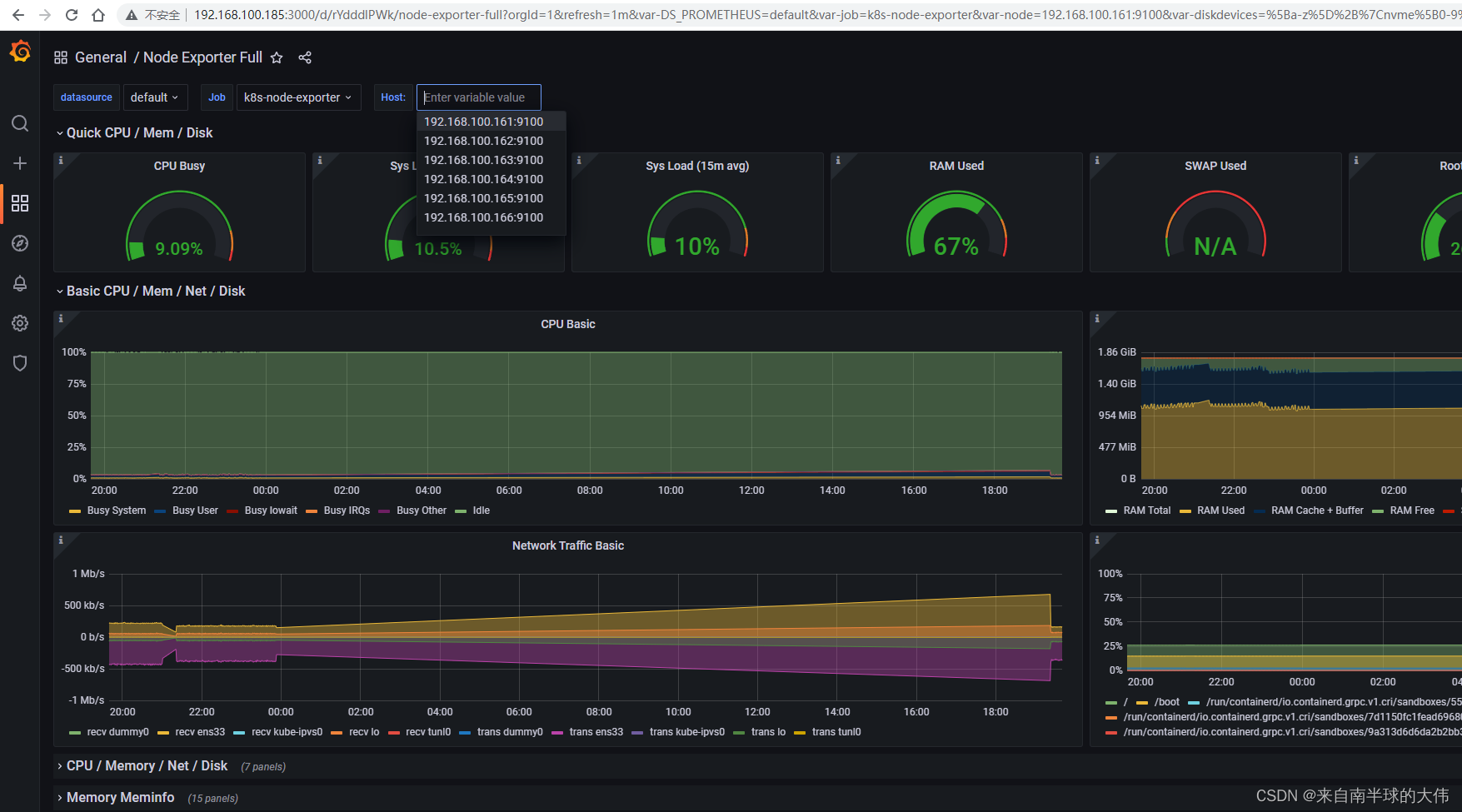

Dashboards => Browse => Node Exporter Full 可查看Node硬件运行状态：
Pod数据
cadvisor指标数据
| 项目 | Value | 含义 |
|---|---|---|
| container_cpu_load_average_10s | gauge | 过去 10 秒容器 CPU 的平均负载 |
| container_cpu_usage_seconds_total | counter | 容器在每个 CPU 内核上的累积占用时间(单位：秒) |
| container_cpu_system_seconds_total | counter | System CPU 累积占用时间（单位：秒） |
| container_cpu_user_seconds_total | counter | User CPU 累积占用时间（单位：秒） |
| container_fs_usage_bytes | gauge | 容器中文件系统的使用量(单位：字节) |
| container_fs_limit_bytes | gauge | 容器可以使用的文件系统总量(单位：字节) |
| container_fs_reads_bytes_total | counter | 容器累积读取数据的总量(单位：字节) |
| container_fs_writes_bytes_total | counter | 容器累积写入数据的总量(单位：字节 |
| container_memory_max_usage_bytes | gauge | 容器的最大内存使用量（单位：字节） |
| container_memory_usage_bytes | gauge | 容器当前的内存使用量（单位：字节） |
| container_spec_memory_limit_bytes | gauge | 容器的内存使用量限制 |
| machine_memory_bytes | gauge | 当前主机的内存总量 |
| container_network_receive_bytes_total | counter | 容器网络累积接收数据总量（单位：字节） |
| container_network_transmit_bytes_total | counter | 容器网络累积传输数据总量（单位：字节） |
gauge：实时数据，例如车速指示。
counter：累积数据，例如总里程表。
Prometheus采集cadvisor数据
去到prometheus-server服务器，导入cadvisor数据：
vim /apps/prometheus/prometheus.yml
# 在末尾添加工作
- job_name: 'k8s-cadvisor'
static_configs:
- targets: ['192.168.100.161:8080', '192.168.100.162:8080', '192.168.100.163:8080', '192.168.100.164:8080', '192.168.100.165:8080', '192.168.100.166:8080']
# prometheus热加载
curl -X POST http://192.168.100.181:9090/-/reload

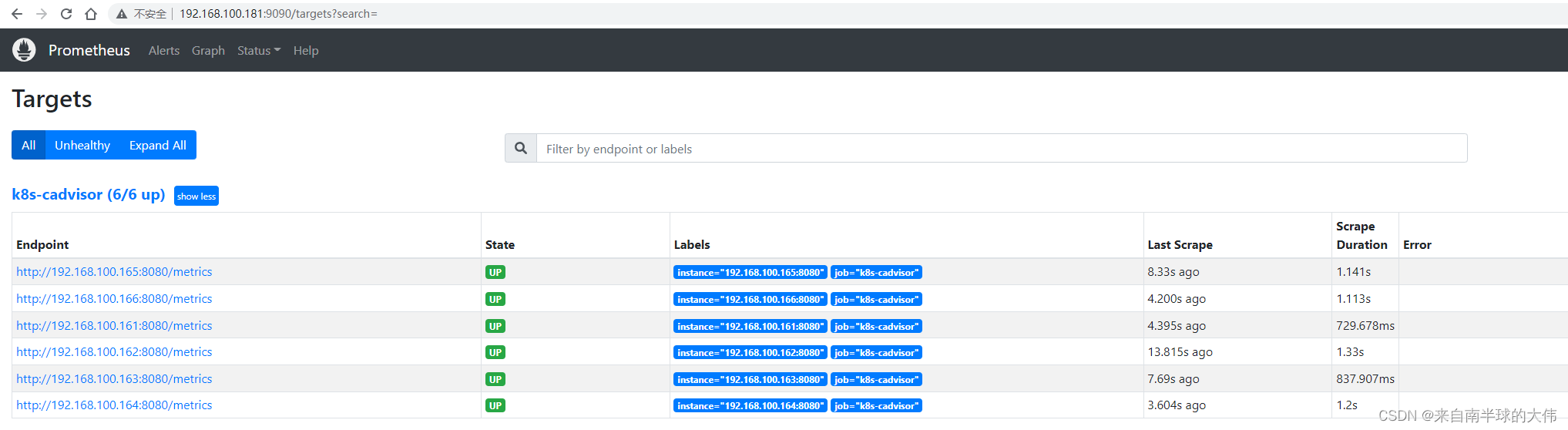

热加载后可在Prometheus首页看到k8s-cadvisor的6个node状态为UP：
Grafana展示cadvisor数据
数据展示步骤跟 Grafana展示node-exporter数据 一样。只是模板ID不一样。
导入模板
到Grafana官网模板网站搜索pod，找出ID号为14282，导入到Grafana。
修改名字
图表名字默认会以pod id显示，不好辨认。可以改为pod name，操作步骤如下：
点击图表正上方标题，选择编辑，找到下面的代码行：
修改前
sum(rate(container_cpu_usage_seconds_total{instance=~"$host",name=~"$container",name=~".+"}[5m])) by (name) *100
修改后
sum(rate(container_cpu_usage_seconds_total{instance=~"$host",name=~"$container",name=~".+"}[5m])) by (container_label_io_kubernetes_pod_name) *100
