导读：本内容主要介绍利用Workbench进行多变量多目标优化设计的整个技术方法，提供基本的模型处理以及优化算法设置的整个过程介绍。

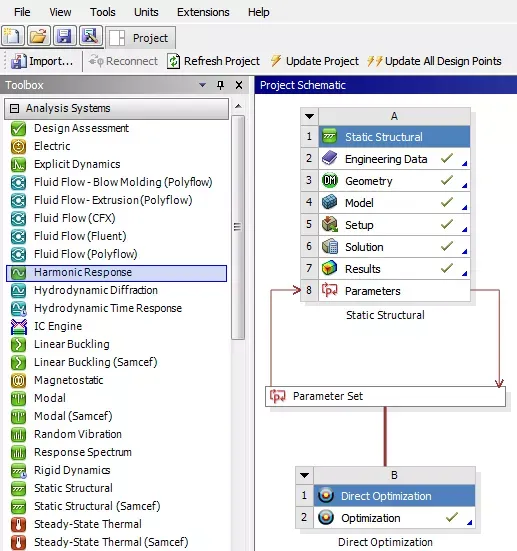

在现代机械设计理论中通常会介绍众多的优化设计算法，在了解基本的算法理念之后，通过软件实现优化设计是机械设计中常用的设计流程。Workbench提供了Design Exploration工具，可以进行优化设计以及响应面等类型问题的相关分析，下面通过一个非常简单的实例对优化设计过程进行讲解，基本的优化项目卡片如图1所示。
图1 优化设卡片
我们需要做的工作是：参数化设计模型-->初始设计仿真计算-->搭建优化模型-->获得优化结果，这也是优化的基本流程。
在这个例子中，我们希望通过对几何尺寸的变化搜索，保证变形和应力值低于某个数值之下，结构质量最轻，一个简单的轻量化问题。
首先是参数化设计，在workbench中可以通过下面的方法实现，建立草图然后对参与优化设计的变量进行参数化，选择设计变量前面的小方格，使其变为图2中所示带“D”样式，对所有参与优化设计的变量进行同样处理。
图2 参数化几何设计变量

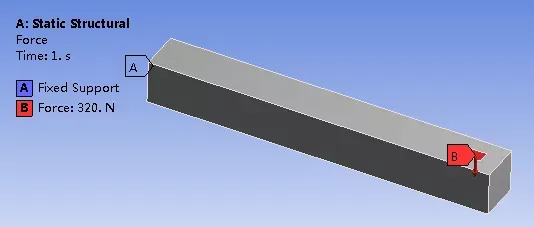

然后我们进行基本的初始设计仿真计算，这里是一个简单的悬臂梁结构，计算设置如图3所示，输出结果如图4。
图3 边界及载荷

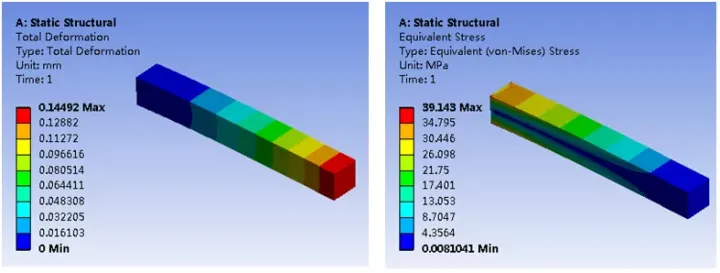

图4 计算结果云图

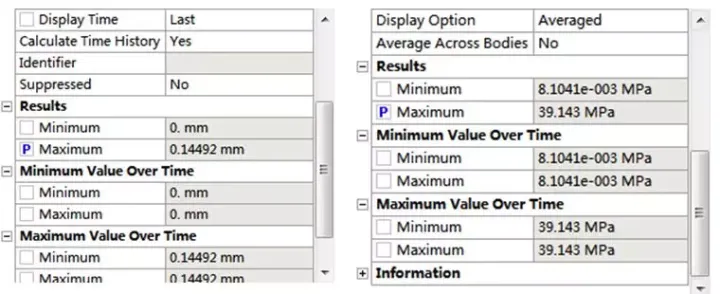

这里需要对质量以及计算结果进行参数化，与几何尺寸参数化一样，找到对应的变量然后单击前方的小方格，质量则在Model中的Geometry下设置，最终如图5所示。
图5 设置其它变量的参数化

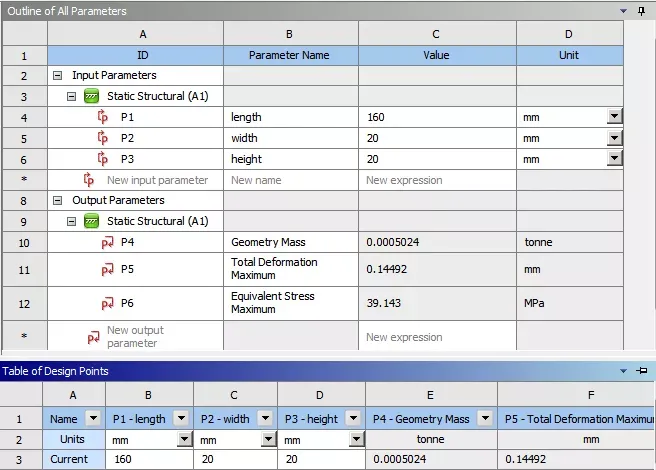

这些设置完成之后可以看到在项目卡片中会产生parameter set项，其中就有我们所建立的各个变量，如图6所示，然后在左侧工具栏选择direct optimization创建优化项目。
图6 设计变量
接下来是进行具体的优化设计设置，开展优化设置的步骤如下：

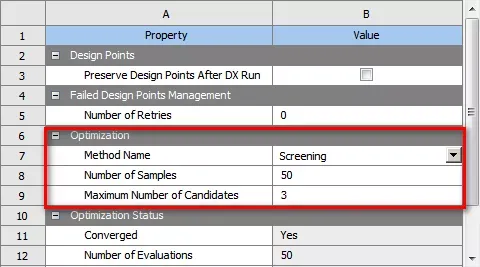

（1）双击optimization进入优化设置步骤，在里面需要建立优化算法，选择优化模型，本例直接使用默认即可，设置samples为50，如图7所示。
图7 优化算法设置
当然，workbench中提供了另外几种优化算法，分别是MOGA（多目标遗传算法）、NLPQL（拉格朗尔非线性规划算法）、MISQP（混合整数二次规划算法）等，不同的算法具备各自的优劣势，在进行优化设计中基于计算效率和求解需要有针对性的选择即可。
（2）设置约束及目标，定义约束变量及优化目标，操作如图8所示。
