好久没用vivado了，最近有事重新回来看了看，对于新版本已经不知道怎么用了，于是就摸索了一下，写一篇帖子，以作记录。

一、2018与之后的版本的不同

2018之后的版本将硬件和软件部分进行了分离，我感觉不是很舒服，可能对厂家比较有利吧。之前是需要将比特流导进去就行，好久没用了，具体忘了。2019及以后的版本，前面的流程都是差不多的，一直到生成比特流。之后需要根据硬件生成一个xsa文件，这个文件的作用就是在vitis里生成platform，工程就建立在platform之上。

二、vivado中的工作

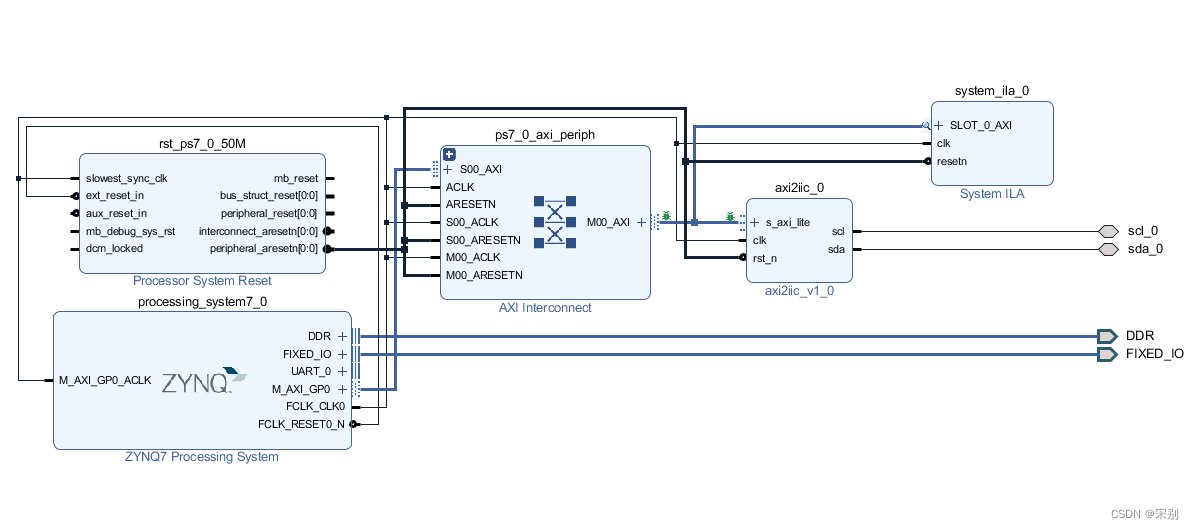

1.搭建block工程，生成顶层文件

最好Uart也打开，方便调试。一定要注意DDR的选型！不然可能在vitis里会报内存错误，类似Memory read error at 0xF8006018. AHB Memory access port is disabled，那么又得重新综合一遍。

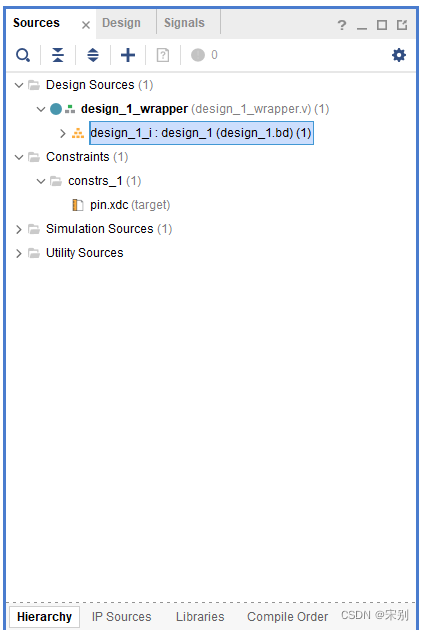

右键那个design文件，有个create HDL wrapper，生成顶层文件。当然，也可以不搭建block，直接写Verilog代码调用。目的都是一样的，生成顶层文件。

2.综合、布局布线、生成比特流文件

没什么好说的，点这个就行。

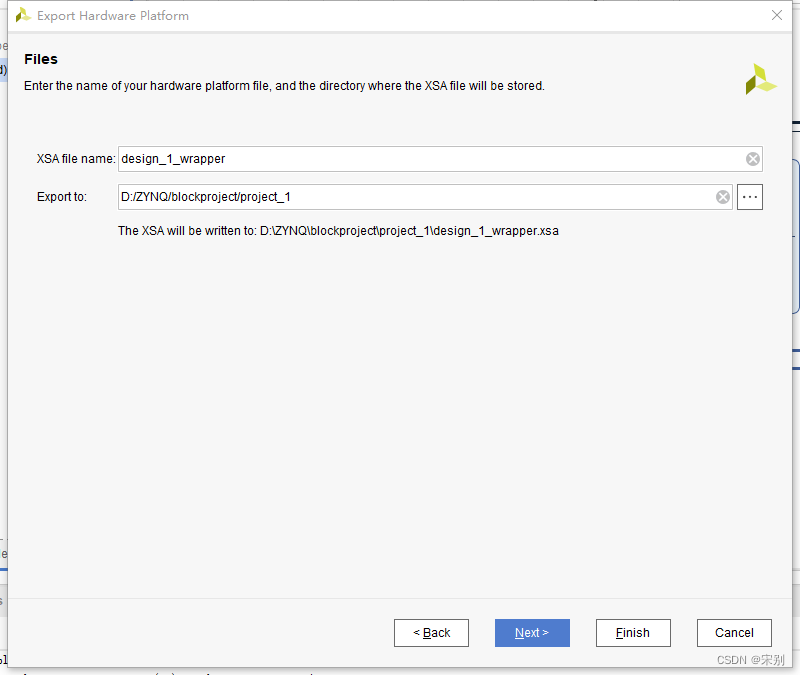

3.生成xsa文件

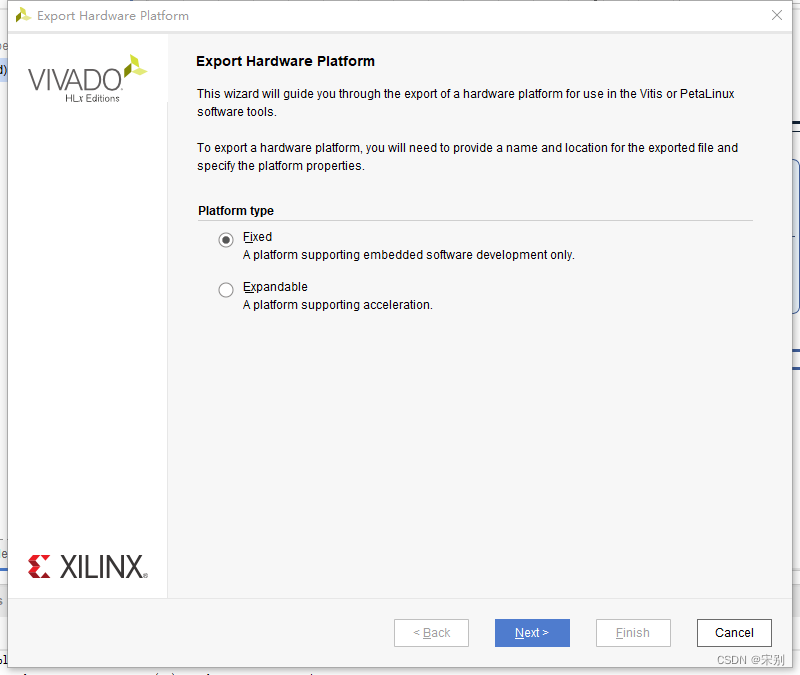

FILE->Export->Export Hardware

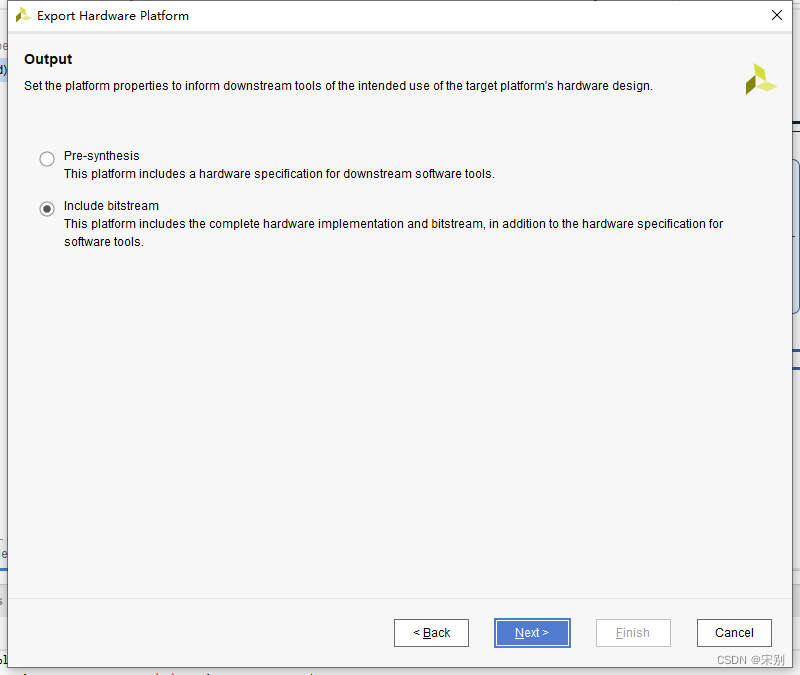

如果用到了PL部分，就选上include bitstream

三、Vitis中的工作

我们已经得到了xsa文件。

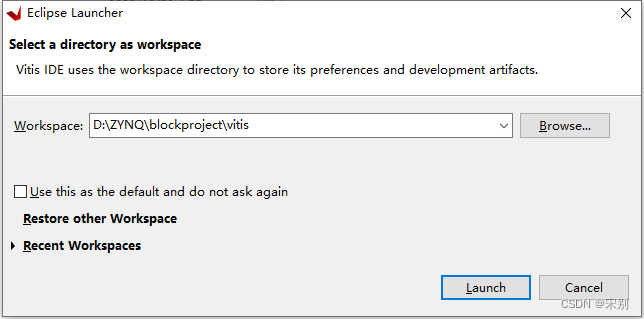

1.打开vitis，选择工程位置

点击launch

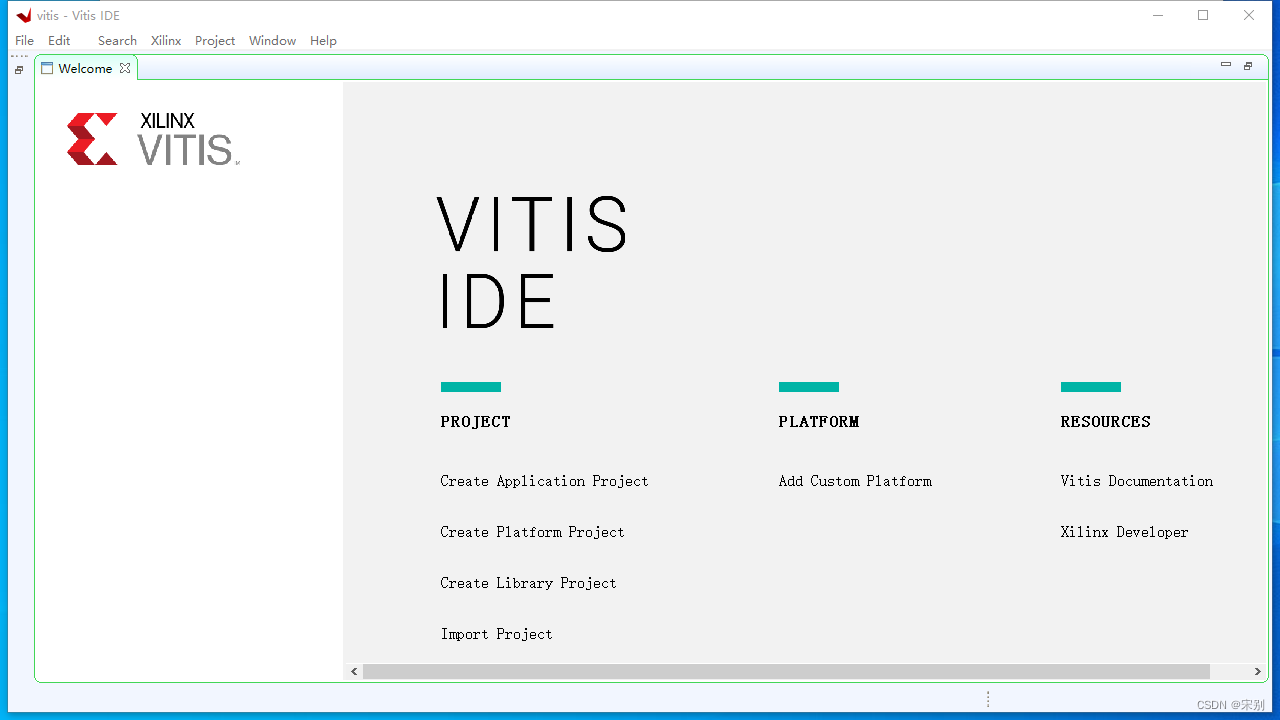

可以看到这里有三个创建project选项。platform project是一个工程的平台工程，通过xsa文件生成，也就是你在vivado里设计的工程，它在vitis里作为一个平台，其上搭建application project。我们选择任意一个都行。
选择application project，如果没有platform的话，软件会引导你生成platform。
选择platform project的话，会先创建platform，然后再手动创建application project。
也就是说，我们在vitis里的工程，就是application project，而我们又必须使用xsa文件生成一个硬件平台承载application project。这就是两个工程的区别和联系。

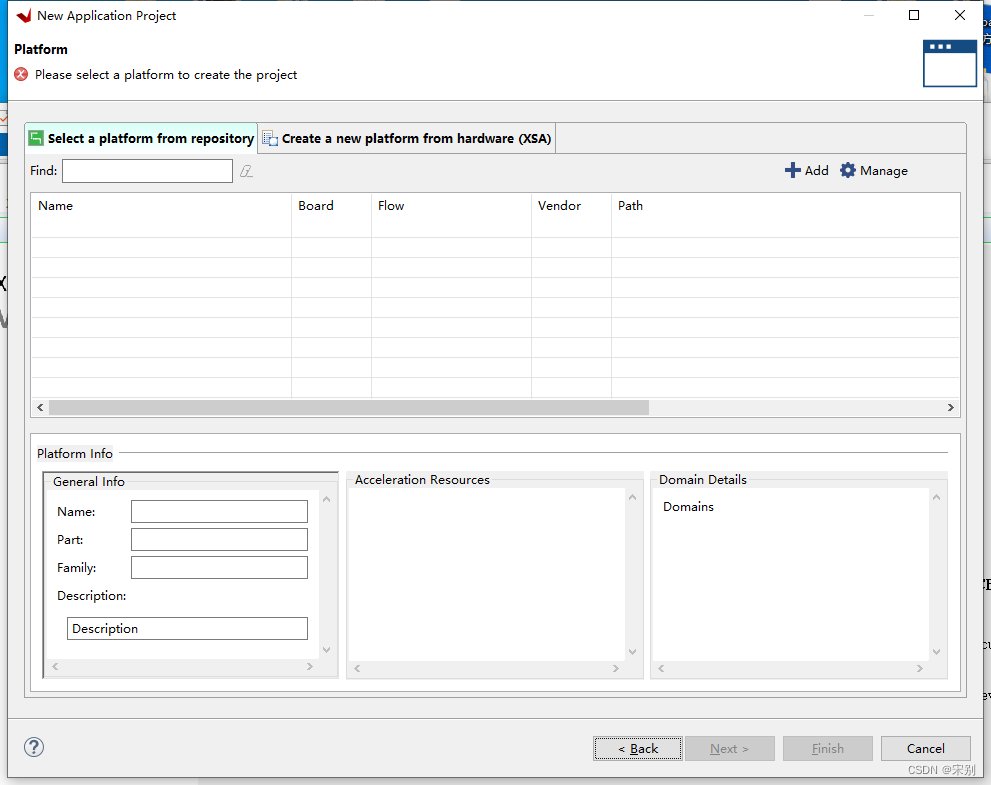

我在这里直接生成application project。之后就是选择platform，但是我们还没有platform，于是点击右边的create a new platform from hardware。

点击browser，找到vivado生成的xsa文件，

点击next后，系统会生成platform，并且会引导我们开始创建application工程。我们给工程取名之后，一路next，最后选择hello world工程，我感觉会好一些。

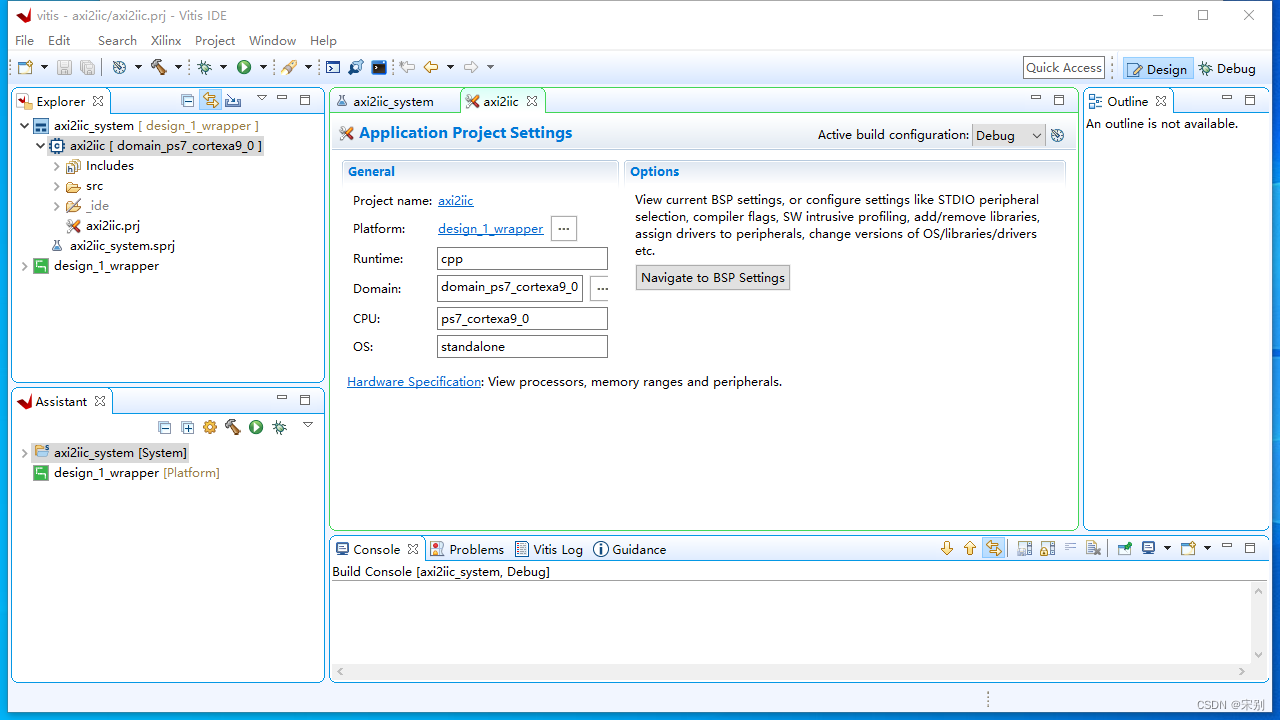

创建完毕！
