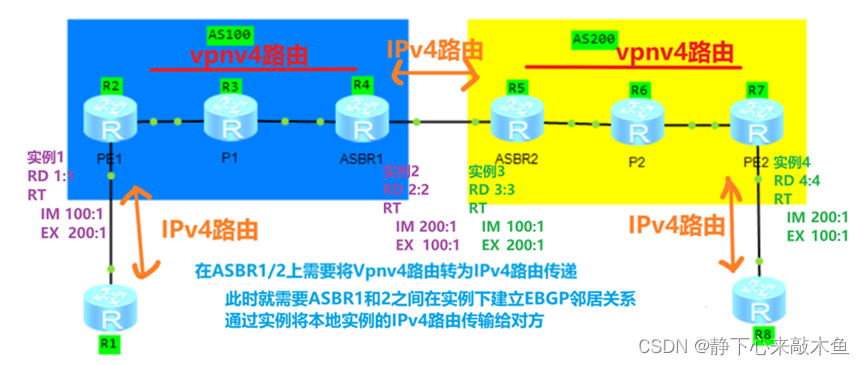

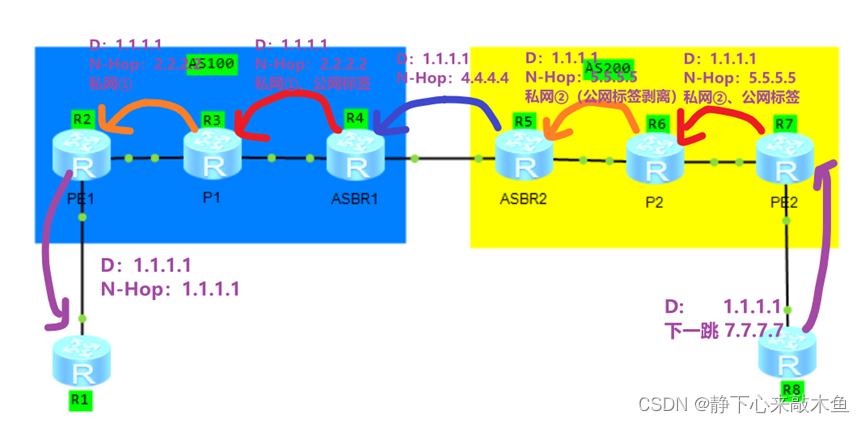

PE2查看实例4的转发表项，去往1.1.1.1的下一跳为vpnv4邻居5.5.5.5，于是打上ASBR2为1.1.1.1分配的私网标签②，由于下一跳5.5.5.5为非直连接口，进行隧道迭代，发现去往5.5.5.5下一跳为P2，由于5.5.5.5发布在底层IGP，并且AS200内开启了LDP协议，于是将5.5.5.5迭代到LDP隧道中，打上LDP标签

P2收到数据包查看LFIB表，发现ASBR2为P2分配的标签为3，于是P2剥离LDP标签，发往ASBR2

ASBR2收到数据包后，通过FIB表找到对应的实例3，剥离私网标签②后，转发给ASBR1

ASBR1收到数据包后，查看实例2的FIB表，发现去往1.1.1.1下一跳为2.2.2.2，根据目的地打上私网标签①，发现2.2.2.2非直连，迭代到2.2.2.2的LDP隧道中，打上LDP标签

后续到达PE1的过程同PE2到达ASBR2的过程

OptionB

基本概念

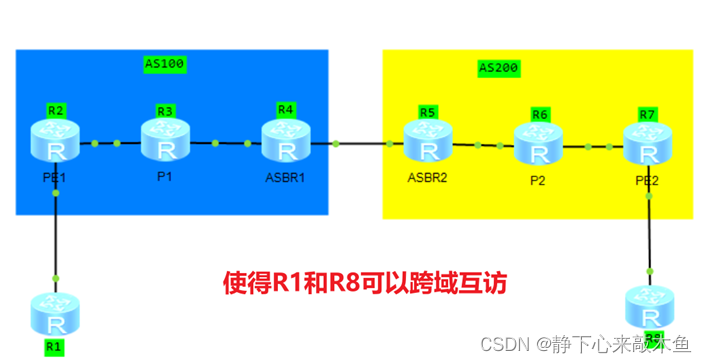

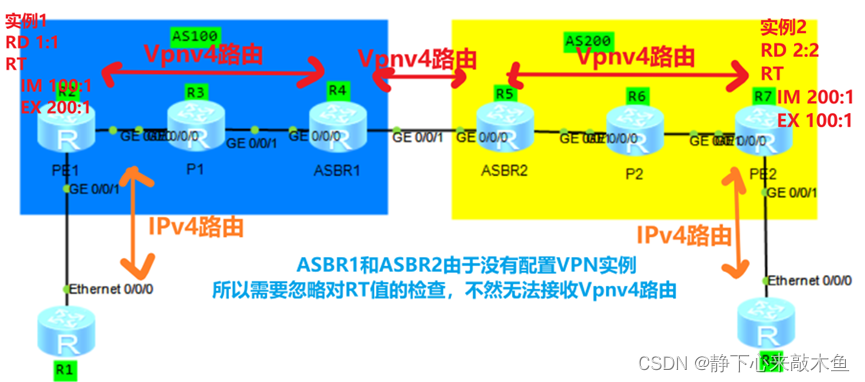

两个ASBR建立MP-EBGP邻居，交换它们从各自AS的PE设备接收的标签Vpnv4路由

ASBR之间需要运行MPLS

路由传递过程

邻居关系建立如下（PE到CE之间的路由协议按照实际情况选择）

PE1与ASBR1建立Vpnv4的IBGP邻居，开启MPLS LDP

ASBR1与ASBR2建立Vpnv4的EBGP邻居，需要开启MPLS LDP

ASBR2与PE2建立Vpnv4的IBGP邻居，开启MPLS LDP

传递的路由类型

具体的路由传递过程

每建立一个MP-BGP邻居，就会分配一个私网标签

CE1上宣告1.1.1.1的路由进入PE1实例表

ASBR1关闭对RT值的检查，将路由放入BGP Vpnv4路由表

ASBR1将路由传递给ASBR2，RT值为200:1，MP-BGP为其再分配一次私网标签②

ASBR2关闭对RT值的检查，ASBR1传递过来的将路由放入BGP Vpnv4路由表

ASBR2将路由传递给PE1，RT值为200:1，MP-BGP为其再分配一次私网标签③

PE2收到后，匹配im RT值，将其放入vpnv4路由表中，并剥离RD值引入到实例4中传递给CE2

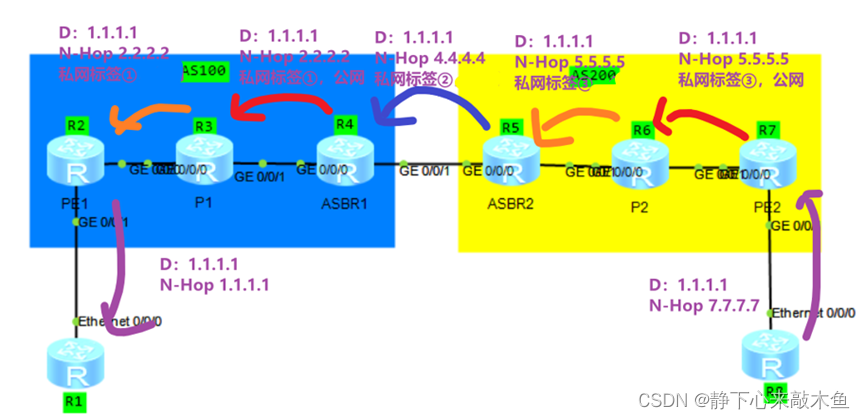

数据转发过程

以下2.2.2.2代表R2（PE1），4.4.4.4代表R4（ASBR1），依次类推

CE2访问1.1.1.1,将数据发给PE2

PE2查看实例2的FIB表，去往1.1.1.1下一跳为vpnv4邻居5.5.5.5，因此打上打上ASBR2为1.1.1.1分配的私网标签③，发现5.5.5.5非直连下一跳，迭代到LDP隧道，打上LDP公网标签

P2收到数据包查看LFIB表，发现ASBR2为P2分配5.5.5.5的标签为3，于是P2剥离LDP标签，发往ASBR2

ASBR2收到数据包后，查找LFIB表，发现私网标签③是自己发送的，剥离私网标签③，发现去往1.1.1.1下一跳为vpnv4邻居4.4.4.4，打上ASBR1为1.1.1.1分配的私网标签②，由于4.4.4.4为直连下一跳，不封装LDP标签，发往ASBR1

ASBR1收到数据包后，查找LFIB表，发现私网标签②是自己发送的,剥离私网标签②，发现去往1.1.1.1的下一跳为vpnv4邻居2.2.2.2，打上PE1为1.1.1.1分配的私网标签①，发现2.2.2.2为非直连下一跳，迭代到LDP隧道，打上LDP标签

P1收到数据包，查看LFIB表，发现PE1为P1分配的标签为3，于是P1剥离LDP标签，发往PE1

PE1收到数据包后，查找LFIB表，发现私网标签①是自己发送的，查找对应实例1，剥离私网标签①，将报文转发给CE1
