必做题

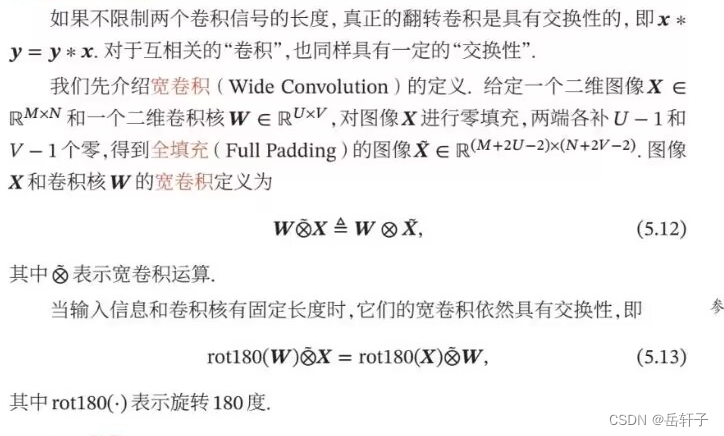

习题5-2 证明宽卷积具有交换性，即公式(5.13)

手动推导一下：
首先：$X：1\times 3\times 3$
$W：1\times 2\times 2$
$$X=\left[\begin{array}{ccc}{x}_{00}& x_{01}& x_{02}\\ x_{10}& x_{11}& x_{12}\\ x_{20}& x_{21}& x_{22}\end{array}\right]$$$$W=\left[\begin{array}{cc}{w}_{00}& w_{01}\\ w_{10}& w_{11}\end{array}\right]$$左边的公式：$$\begin{array}{rl}rot180(W)\tilde{\otimes }X& =\left[\begin{array}{cc}{w}_{11}& w_{10}\\ w_{01}& w_{00}\end{array}\right]\otimes \left[\begin{array}{ccccc}0& 0& 0& 0& 0\\ 0& x_{00}& x_{01}& x_{02}& 0\\ 0& x_{10}& x_{11}& x_{12}& 0\\ 0& x_{20}& x_{21}& x_{22}& 0\\ 0& 0& 0& 0& 0\end{array}\right]\\ & =\left[\begin{array}{cccc}{w}_{00}{x}_{00}& w_{01}{x}_{00}+w_{00}{x}_{01}& w_{01}{x}_{01}+w_{00}{x}_{02}& w_{01}{x}_{02}\\ w_{10}{x}_{00}+w_{00}{x}_{10}& w_{11}{x}_{00}+w_{10}{x}_{01}+w_{01}{x}_{10}+w_{00}{x}_{11}& w_{11}{x}_{01}+w_{10}{x}_{02}+w_{01}{x}_{11}+w_{00}{x}_{12}& w_{11}{x}_{02}+w_{01}{x}_{12}\\ w_{10}{x}_{10}+w_{00}{x}_{20}& w_{11}{x}_{10}+w_{10}{x}_{11}+w_{01}{x}_{20}+w_{00}{x}_{21}& w_{11}{x}_{11}+w_{10}{x}_{12}+w_{01}{x}_{21}+w_{00}{x}_{22}& w_{11}{x}_{12}+w_{01}{x}_{22}\\ w_{10}{x}_{20}& w_{11}{x}_{20}+w_{10}{x}_{21}& w_{11}{x}_{21}+w_{10}{x}_{22}& w_{11}{x}_{22}\end{array}\right]\end{array}$$右边的式子：$$\begin{array}{rl}rot180(X)\tilde{\otimes }W& =\left[\begin{array}{ccc}{x}_{22}& x_{21}& x_{20}\\ x_{12}& x_{11}& x_{10}\\ x_{02}& x_{01}& x_{00}\end{array}\right]\otimes \left[\begin{array}{cccccc}0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0\\ 0& 0& w_{00}& w_{01}& 0& 0\\ 0& 0& w_{10}& w_{11}& 0& 0\\ 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0\end{array}\right]\\ & =\left[\begin{array}{cccc}{w}_{00}{x}_{00}& w_{01}{x}_{00}+w_{00}{x}_{01}& w_{01}{x}_{01}+w_{00}{x}_{02}& w_{01}{x}_{02}\\ w_{10}{x}_{00}+w_{00}{x}_{10}& w_{11}{x}_{00}+w_{10}{x}_{01}+w_{01}{x}_{10}+w_{00}{x}_{11}& w_{11}{x}_{01}+w_{10}{x}_{02}+w_{01}{x}_{11}+w_{00}{x}_{12}& w_{11}{x}_{02}+w_{01}{x}_{12}\\ w_{10}{x}_{10}+w_{00}{x}_{20}& w_{11}{x}_{10}+w_{10}{x}_{11}+w_{01}{x}_{20}+w_{00}{x}_{21}& w_{11}{x}_{11}+w_{10}{x}_{12}+w_{01}{x}_{21}+w_{00}{x}_{22}& w_{11}{x}_{12}+w_{01}{x}_{22}\\ w_{10}{x}_{20}& w_{11}{x}_{20}+w_{10}{x}_{21}& w_{11}{x}_{21}+w_{10}{x}_{22}& w_{11}{x}_{22}\end{array}\right]\end{array}$$
可以看出是一样的。

习题5-3 分析卷积神经网络中用1×1的卷积核的作用。

答：1×1的卷积核在实际应用中类似于一根截面积为1个像素的正方形管道，用来贯穿整个输入特征。每个1×1的卷积核都试图提取基于相同像素位置的特征的融合表达。可以实现特征升维和降维的目的。并且增加了网络的非线性，提高拟合能力。

1*1卷积过滤器 和正常的过滤器一样，唯一不同的是它的大小是1*1，没有考虑在前一层局部信息之间的关系。

由于33卷积或者55卷积在几百个filter的卷积层上做卷积操作时相当耗时，所以11卷积在33卷积或者5*5卷积计算之前先降低维度。

那么，1*1卷积的主要作用有以下几点：
1、降维（ dimension reductionality ）。比如，一张500 * 500且厚度depth为100 的图片在20个filter上做11的卷积，那么结果的大小为500500*20。

2、加入非线性。卷积层之后经过激励层，1*1的卷积在前一层的学习表示上添加了非线性激励（ non-linear activation ），提升网络的表达能力；

习题5-4

对于一个输入为100×100×256的特征映射组，使用3×3的卷积核，输出为100×100×256的特征映射组的卷积层，求其时间和空间复杂度．如果引入一个1×1卷积核，先得到100×100×64的特征映射，再进行3×3的卷积，得到100×100×256的特征映射组，求其时间和空间复杂度。

答：
时间复杂度一：256×100×100×256×3×3 = 5,898,240,000

空间复杂度一：256×100×100 = 2,560,000

时间复杂度二：64×100×100×256 + 256×100×100×64×3×3 = 1,638,400,000

空间复杂度二：64×100×100 + 256×100×100 = 3,200,000

可以看出，使用1*1卷积核可以大大减少时间复杂度，代价是略微增加空间复杂度。

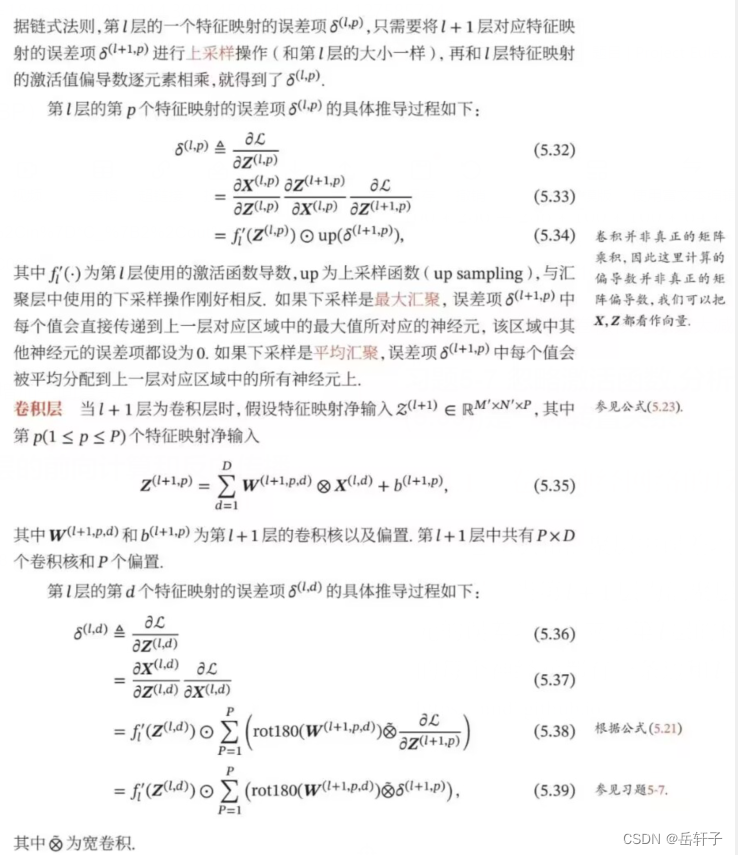

习题5-7 忽略激活函数,分析卷积网络中卷积层的前向计算和反向传播(公式(5.39))是一种转置关系.

选做题

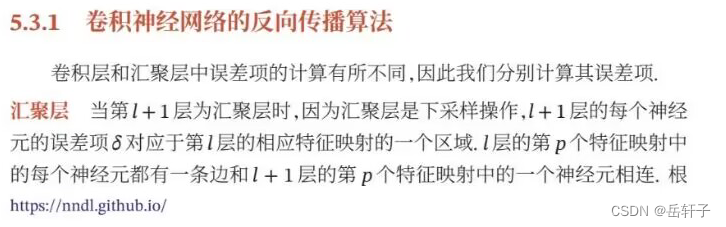

推导CNN反向传播算法

1、已知池化层的误差，反向推导上一隐藏层的误差

在前向传播时，池化层我们会用MAX或者Average对输入进行池化，池化的区域大小已知。现在我们反过来，要从缩小后区域的误差，还原前一层较大区域的误差。这个过程叫做upsample。假设我们的池化区域大小是2x2。第l层误差的第k个子矩阵${\delta }_k^l$为:

如果池化区域表示为a*a大小，那么我们把上述矩阵上下左右各扩展a-1行和列进行还原： 如果是MAX，假设我们之前在前向传播时记录的最大值位置分别是左上，右下，右上，左下，则转换后的矩阵为： 上边这个矩阵就是误差矩阵经过upsample之后的矩阵，那么，由后一层误差推导出前一层误差的公式为： 上式和普通网络的反向推导误差很类似： 可以看到，只有第一项不同。

2、已知卷积层的误差，反向推导上一隐藏层的误差.

公式如下：

普通网络的反向推导误差的公式： 可以看到区别在于，下一层的权重w的转置操作，变成了旋转180度的操作，也就是上下翻转一次，左右再翻转一次，这其实就是“卷积”一词的意义（我们可简单理解为数学上的trick），可参考下图，Q是下一层的误差，周围补0方便计算，W是180度翻转后的卷积核，P是W和Q做卷积的结果：

3、已知卷积层的误差，推导该层的W,b的梯度

经过以上各步骤，我们已经算出每一层的误差了，那么：

1. 对于全连接层，可以按照普通网络的反向传播算法求该层W,b的梯度。
2. 对于池化层，它并没有W,b,也不用求W,b的梯度。
3. 只有卷积层的W,b需要求出，先看w：

再对比一下普通网络的求w梯度的公式，发现区别在于，对前一层的输出做翻转180度的操作： 而对于b,则稍微有些特殊，因为在CNN中，误差δ是三维张量，而b只是一个向量，不能像普通网络中那样直接和误差δ相等。通常的做法是将误差δ的各个子矩阵的项分别求和，得到一个误差向量，即为b的梯度：

设计简易CNN模型，分别用Numpy、Python实现卷积层和池化层的反向传播算子，并代入数值测试。

卷积层的反向传播

import numpy as np
import torch.nn as nn


class Conv2D(nn.Module):
    def __init__(self, in_channels, out_channels, kernel_size, stride, padding):
        super(Conv2D, self).__init__()

        self.in_channels = in_channels
        self.out_channels = out_channels
        self.ksize = kernel_size
        self.stride = stride
        self.padding = padding

        self.weights = np.random.standard_normal((out_channels, in_channels, kernel_size, kernel_size))
        self.bias = np.zeros(out_channels)

        self.grad_w = np.zeros(self.weights.shape)
        self.grad_b = np.zeros(self.bias.shape)

    def forward(self, x):
        self.x = x
        weights = self.weights.reshape(self.out_channels, -1)  # o,ckk

        x = np.pad(x, ((0, 0), (0, 0), (self.padding, self.padding), (self.padding, self.padding)), 'constant',
                   constant_values=0)
        b, c, h, w = x.shape

        self.out = np.zeros(
            (b, self.out_channels, (h - self.ksize) // self.stride + 1, (w - self.ksize) // self.stride + 1))

        self.col_img = self.im2col(x, self.ksize, self.stride)  # bhw * ckk
        out = np.dot(weights, self.col_img.T).reshape(self.out_channels, b, -1).transpose(1, 0, 2)

        self.out = np.reshape(out, self.out.shape)

        return self.out

    def backward(self, grad_out):
        b, c, h, w = self.out.shape  #

        grad_out_ = grad_out.transpose(1, 0, 2, 3)  # b,oc,h,w * (bhw , ckk)
        grad_out_flat = np.reshape(grad_out_, [self.out_channels, -1])

        self.grad_w = np.dot(grad_out_flat, self.col_img).reshape(self.grad_w.shape)
        self.grad_b = np.sum(grad_out_flat, axis=1)
        tmp = self.ksize - self.padding - 1
        grad_out_pad = np.pad(grad_out, ((0, 0), (0, 0), (tmp, tmp), (tmp, tmp)), 'constant', constant_values=0)

        flip_weights = np.flip(self.weights, (2, 3))
        # flip_weights = np.flipud(np.fliplr(self.weights)) # rot(180)
        flip_weights = flip_weights.swapaxes(0, 1)  # in oc
        col_flip_weights = flip_weights.reshape([self.in_channels, -1])

        weights = self.weights.transpose(1, 0, 2, 3).reshape(self.in_channels, -1)

        col_grad = self.im2col(grad_out_pad, self.ksize, 1)  # bhw,ckk

        # (in,ckk) * (bhw,ckk).T
        next_eta = np.dot(weights, col_grad.T).reshape(self.in_channels, b, -1).transpose(1, 0, 2)

        next_eta = np.reshape(next_eta, self.x.shape)

        return next_eta

    def zero_grad(self):
        self.grad_w = np.zeros_like(self.grad_w)
        self.grad_b = np.zeros_like(self.grad_b)

    def update(self, lr=1e-3):
        self.weights -= lr * self.grad_w
        self.bias -= lr * self.grad_b

    def im2col(self, x, k_size, stride):
        b, c, h, w = x.shape
        image_col = []
        for n in range(b):
            for i in range(0, h - k_size + 1, stride):
                for j in range(0, w - k_size + 1, stride):
                    col = x[n, :, i:i + k_size, j:j + k_size].reshape(-1)
                    image_col.append(col)

        return np.array(image_col)


class Layers():
    def __init__(self, name):
        self.name = name

    # 前向
    def forward(self, x):
        pass

    # 梯度置零
    def zero_grad(self):
        pass

    # 后向
    def backward(self, grad_out):
        pass

    # 参数更新
    def update(self, lr=1e-3):
        pass


class Module():
    def __init__(self):
        self.layers = []  # 所有的Layer

    def forward(self, x):
        for layer in self.layers:
            x = layer.forward(x)
        return x

    def backward(self, grad):
        for layer in reversed(self.layers):
            layer.zero_grad()
            grad = layer.backward(grad)

    def step(self, lr=1e-3):
        for layer in reversed(self.layers):
            layer.update(lr)


# test_conv
if __name__ == '__main__':
    x = np.array([[[[0.0, 1.0, 2.0], [3.0, 4.0, 5.0], [6.0, 7.0, 8.0]],
               [[1.0, 2.0, 3.0], [4.0, 5.0, 6.0], [7.0, 8.0, 9.0]]]])
    conv = Conv2D(2, 3, 2, 1, 0)
    y = conv.forward(x)
    print(y.shape)
    loss = y - (y + 1)
    grad = conv.backward(loss)
    print(grad.shape)

池化层的反向传播

import numpy as np
import torch.nn as nn


class MaxPooling(nn.Module):
    def __init__(self, ksize=2, stride=2):
        super(MaxPooling,self).__init__()
        self.ksize = ksize
        self.stride = stride

    def forward(self, x):
        n,c,h,w = x.shape
        out = np.zeros([n, c, h//self.stride,w//self.stride])
        self.index = np.zeros_like(x)
        for b in range(n):
            for d in range(c):
                for i in range(h//self.stride):
                    for j in range(w//self.stride):
                        _x = i*self.stride
                        _y = j*self.stride
                        out[b, d ,i , j] = np.max(
                            x[b, d ,_x:_x+self.ksize, _y:_y+self.ksize])
                        index = np.argmax(x[b, d ,_x:_x+self.ksize, _y:_y+self.ksize])
                        self.index[b,d,_x+index//self.ksize, _y+index%self.ksize] = 1
        return out

    def backward(self, grad_out):
        return np.repeat(np.repeat(grad_out, self.stride, axis=2), self.stride, axis=3) * self.index
