H5后台读写CAD文件

说明
后台提供MxFileConvert.exe程序，它可以将CAD图纸转换成前台能加载显示的格式，程序调用方法见： https://help.mxdraw.com/?pid=32中的“如何在自己系统中浏览dwg文件”章节，该程序还可以在转换过程中，使用JS编程，读写CAD文件，而读取的CAD图纸数据可以写成json文件，方便传给前台使用。

后台如何写JS程序

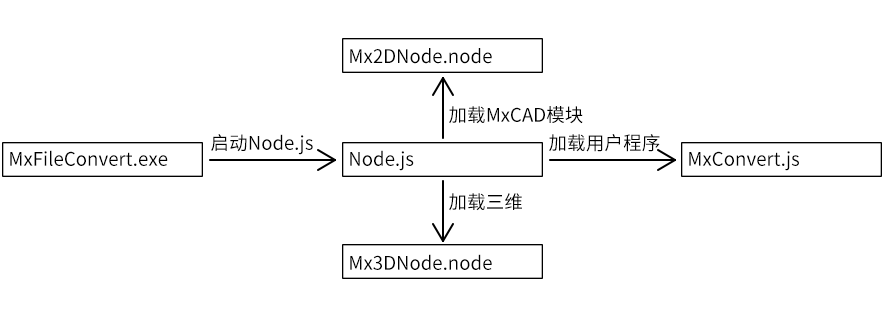

原理说明：MxFileConvert.exe启动Node.js，先加载我们提供的CAD模块，再加载js程序，然后提取CAD图纸数据。

开发步骤：

A.安装vs2019,node.js,TypeScript运行环境

B.打开安装目录下，Bin\MxDrawNode\MxDrawNode.sln工程

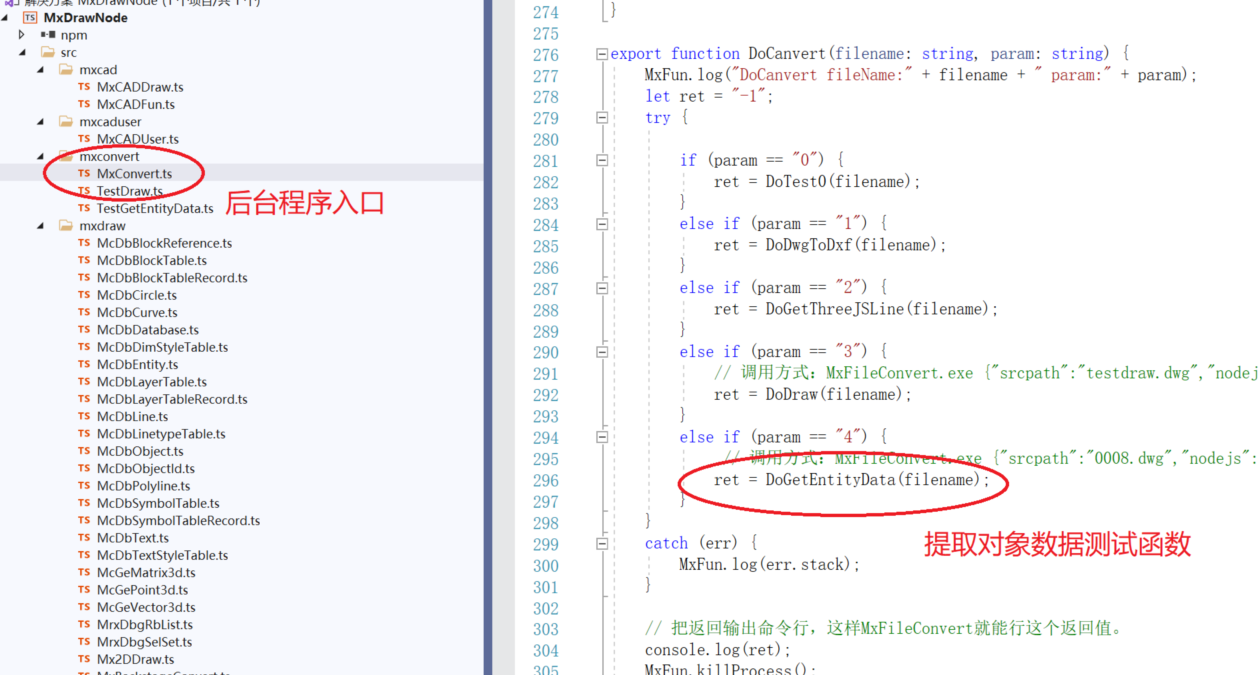

如下图：

例子中用DoGetEntityData得到图纸上对象数据，比如文本数据，然后写到json文件，该文件前台可以使用Get协议获取，然后使用。

得到指定层上的文字代码如下：

export class TestGetEntityData {
private sDwgFileName: string;
private getDataFilePath(): string {
return mxConvert.getConvertPath() + this.sDwgFileName + “.json”;
}

// 得到图层"飘檐"上的文本
private getText1() {
    // 把得到数据，写到sDataFile.
    let sDataFile = this.getDataFilePath();

    let ss: Mx.MrxDbgSelSet = new Mx.MrxDbgSelSetClass();

    // 创建一个选择过滤条件.
    let filter: Mx.MrxDbgRbList = new Mx.MrxDbgRbListClass();

    // 只选择文字对象.
    filter.addString("TEXT", 5020)

    // 图层过滤.
    filter.addString("飘檐", 8);

    // 得到图上所有文字对象.
    ss.allSelect(filter);


    let dataObject: any = {};

    let iCount = ss.count;

    for (let i = 0; i < iCount; i++) {
        // 选择集不为空.
        let txt: Mx.McDbText = Mx.MxType.MxCast<Mx.McDbText>(ss.item(i), Mx.MxType.TypeString.kMcDbText);

        // 得到文字对象，文字内容.
        if (txt) {

            if (!dataObject[txt.layer]) {
                dataObject[txt.layer] = [];
            }
            // 把文字对象数据返回.
            let txtData: any = {};
            txtData.txt = txt.textString;
            txtData.posx = txt.position.x;
            txtData.posy = txt.position.y;
            dataObject[txt.layer].push(txtData);
        }
    }

    // 保存数据文件.
    MxFun.writeFile(sDataFile, JSON.stringify(dataObject));
}


public Do(filename: string) {
    this.sDwgFileName = filename;
    this.getText1();
}

}

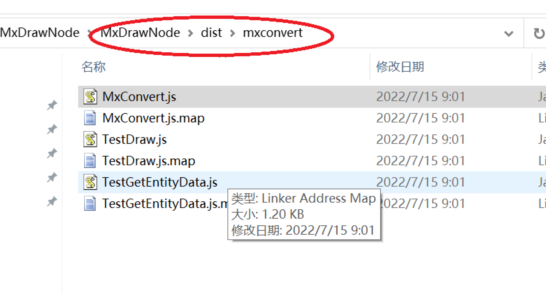

C.编译程序，生成MxConvert.js

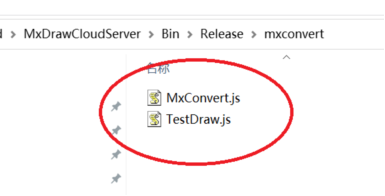

把dist\mxconvert目录下的所有js程序拷到Bin\Release\mxconvert目录下，覆盖原来的文件，如下图：

D.启动程序

命令行入MxDrawCloudServer\Bin\Release目录

执行代码：

MxFileConvert.exe {“srcpath”:“0008.dwg”,“nodejs”:1,“nodeparam”:“4”}

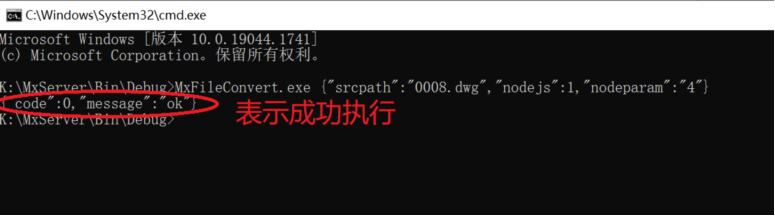

运行提取程序，如下图：

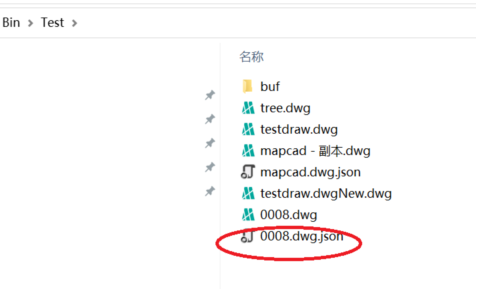

成功执行…\Test目录，生成数据文件，如下图：

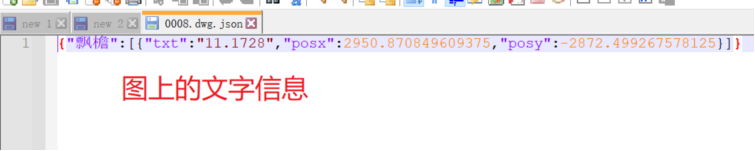

生成的 json文件内容:

E.错误查看，日志文件位置

在程序运行过程，出现错误信息，会自动写到日志文件中，日志文件，默认在如下目录：

C:\Users\MxDraw\AppData\Local\Temp\MxCloudDebug

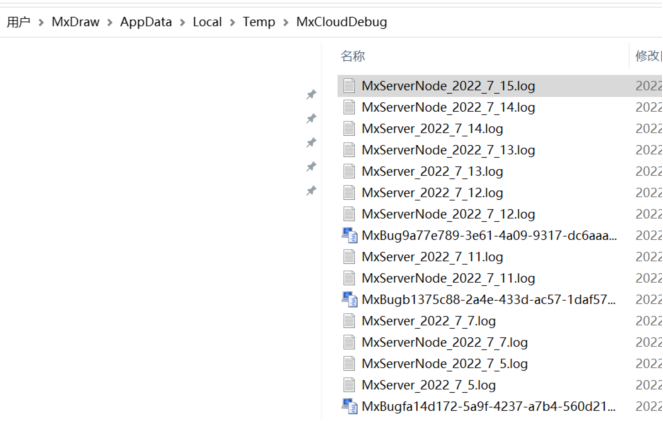

如下截图：

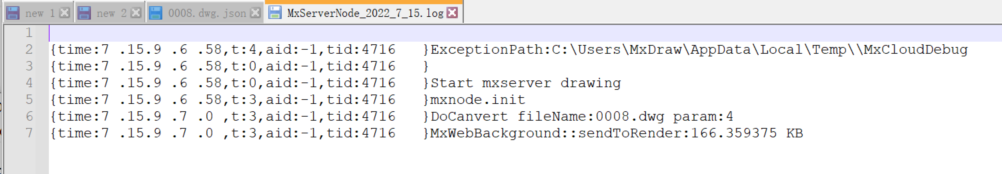

日志文件内容：
