设计任务：
设计 DDR3 SDRAM 的 IP 核的读时序，做出对应的波形图，用 Verilog HDL 实现具体的功能。
DDR3 Sdram IP 读时序：
1、读命令和读数据总线介绍
上节课已经对命令总线做了介绍，由于读命令总线和写命令总线复用一组总线，因此对命令总线不做过多的介绍，但是我们需要知道 app_cmd==3’b001 代表读命令。 读命令的时序同写命令时序相同，均需要 app_en 和 app_rdy 有效时，对应的 app_cmd 和 app_addr 才会被 IP 核接收，如图 1 所示，指令③和地址 A3 会被 IP核接收。
下面给出 app 端读数据总线中的每一根信号作用，此处的 input 和 output 均现对于 IP 核而言。
根据上表所描述，我们可以对 app 端读时序所用到的每一根信号有一点的了解，下面给出读时序的波形。图 2 中所示的①、②、④处的读数据均无效，只有③处的读数据才有效。
app_rd_data_end 同 app_wdf_end 信号相同，在 DDR3 的物理层端与用户端存在两种速率比值不同的情况下，也会存在不同的状态，具体可以参考 DDR3 IP 核写控制章节。
2、读命令和读数据间关系讲解

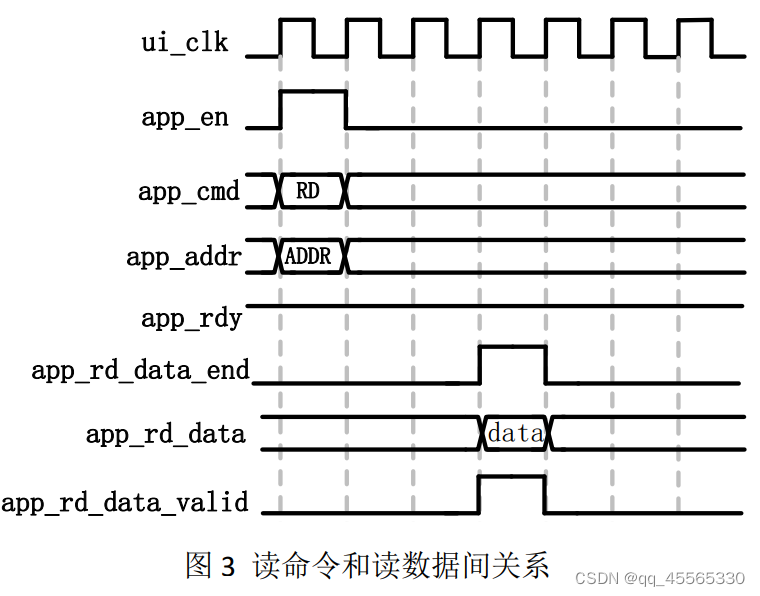

根据 Xilinx UG586手册我们可知，读数据是在给出读命令之后一段时间后开始出现的，具体的波形可以参考图 3 所示。
3、读控制模块框图

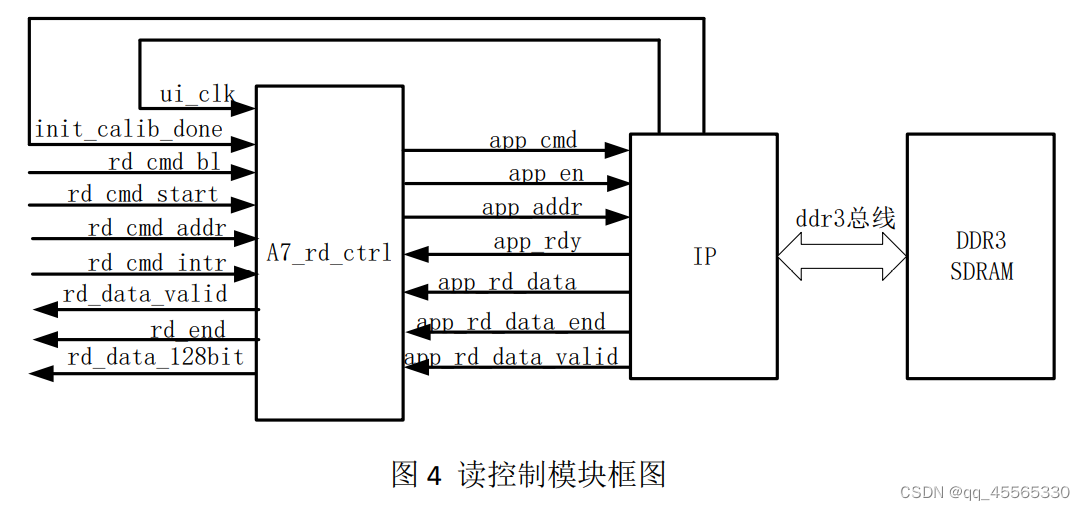

在了解了读命令和读数据的时序及相应关系之后，我们给出读控制模块的框图，示例如图 4 所示，其中 A7_rd_ctrl 模块即为我们需要完成的模块。
从图 4 中可以得知 A7_rd_ctrl 模块与 DDR3 IP 核是通过 app 接口进行通信， 另外 A7_rd_ctrl 模块预留了一些接口，下面给出这些接口的具体描述。
当 rd_cmd_start 有效时，启动本次的读突发，根据由外部输入的 rd_cmd_bl 可以确定本次突发需要读出多少数据；rd_cmd_start 有效时，rd_cmd_addr 代表本次突发读的起始地址，由于 128bit = 8x16bit，因此每个128bit 数据需要读出 8 个 DDR3 SDRAM 的地址内数据，因此每发送一次 rd_cmd_start，rd_cmd_addr 需要加 8；由于该模块只实现读控制，因此 rd_cmd_instr 可以一直保持为读状态；可以由 rd_end 可以告知外界模块，本次突发读结束。
4、读控制模块波形图
下面给出示例波形。其中底 色为绿色的是输入信号，黄色为输出信号，白色为内部信号。
5、读控制模块代码实现
module rd_ctrl(
input wire clk,
input wire rst_n,
input wire rd_cmd_start,
input wire [2:0] rd_cmd_intr,
input wire [27:0] rd_cmd_addr,
input wire [10:0] rd_cmd_bl,
input wire app_rdy,
input wire [127:0] app_rd_data,
input wire app_rd_data_end,
input wire app_rd_data_valid,
output reg app_cmd,
output reg app_en,
output reg [27:0] app_addr,
output reg rd_end,
output reg [127:0] rd_data,
output reg rd_data_valid
);
reg [10:0] cmd_cnt;
reg [10:0] data_cnt;
reg [10:0] cmd_bl;
always @(posedge clk or posedge rst_n) begin
if (!rst_n) begin
app_cmd<='d0;
end
else if (rd_cmd_start==1'b1) begin
app_cmd<=rd_cmd_intr;
end
end
always @(posedge clk or posedge rst_n) begin
if (!rst_n) begin
cmd_bl<='d0;
end
else if (rd_cmd_start==1'b1) begin
cmd_bl<=rd_cmd_bl;
end
end
always @(posedge clk or posedge rst_n) begin
if (!rst_n) begin
cmd_cnt<='d0;
end
else if(app_en==1'b1 && app_rdy==1'b1 && cmd_cnt==cmd_bl-1) begin
cmd_cnt<='d0;
end
else if (app_en==1'b1 && app_rdy==1'b1) begin
cmd_cnt<=cmd_cnt+1'b1;
end
end
always @(posedge clk or posedge rst_n) begin
if (!rst_n) begin
app_en<=1'b0;
end
else if(app_en==1'b1 && app_rdy==1'b1 && cmd_cnt==cmd_bl-1) begin
app_en<=1'b0;
end
else if (rd_cmd_start==1'b1) begin
app_en<=1'b1;
end
end
always @(posedge clk or posedge rst_n) begin
if (!rst_n) begin
data_cnt<='d0;
end
else if (app_rd_data_valid==1'b1 && data_cnt==cmd_bl-1) begin
data_cnt<='d0;
end
else if (app_rd_data_valid==1'b1) begin
data_cnt<=data_cnt+1'b1;
end
end
always @(posedge clk or posedge rst_n) begin
if (!rst_n) begin
rd_data_valid<=1'b0;
end
else if (app_rd_data_valid==1'b1) begin
rd_data_valid<=1'b1;
end
else begin
rd_data_valid<=1'b0;
end
end
always @(posedge clk or posedge rst_n) begin
if (!rst_n) begin
rd_data<='d0;
end
else if (rd_cmd_start==1'b1) begin
rd_data<=app_rd_data;
end
end
always @(posedge clk or posedge rst_n) begin
if (!rst_n) begin
rd_end<=1'b0;
end
else if (app_rd_data_valid==1'b1 && data_cnt==cmd_bl-1) begin
rd_end<=1'b1;
end
else begin
rd_end<=1'b0;
end
end
always @(posedge clk or posedge rst_n) begin
if (!rst_n) begin
app_addr<='d0;
end
else if (rd_cmd_start==1'b1) begin
app_addr<=rd_cmd_addr;
end
else if(rd_end==1'b1) begin
app_addr<='d0;
end
else if(app_en==1'b1 && app_rdy==1'b1) begin
app_addr<=app_addr+'d8;
end
end
endmodule
