1、静态参数，STATIC CONVERTER CHARACTERISTICS

1.1、分辨率，Resolution

1.1.1、分辨率（Resolution）和精度（Accuracy）的区别

1.2、DNL，微分非线性，Differential Non Linearity

DNL误差定义为实际量化台阶与对应于1 LSB的理想值之间的差异。对于一个理想ADC，其微分非线性为DNL = 0 LSB（ $(V_{D+1}- V_{D}) = V_{LSB-IDEAL}$ ），也就是说每个模拟量化台阶等于1 LSB (1LSB = VFSR/2N，其中VFSR为满量程电压，N是ADC的分辨率)，跳变值之间的间隔为精确的1 LSB。若DNL误差指标≤ 1LSB，就意味着传输函数具有保证的单调性，且没有丢码。当一个ADC的数字量输出随着模拟输入信号的增加而增加时(或保持不变)，就称其具有单调性，相应传输函数曲线的斜率没有变号。DNL指标是在消除了静态增益误差的影响后得到的。具体定义如下：

$DNL = |[(V_{D+1}- V_{D})/V_{LSB-IDEAL} ]- 1 |, 0 < D < 2^{N} - 2$

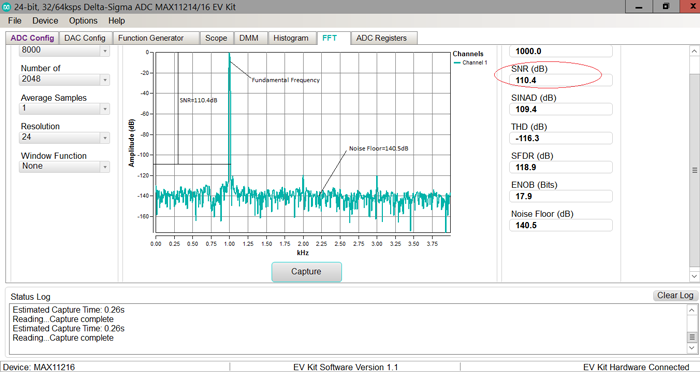

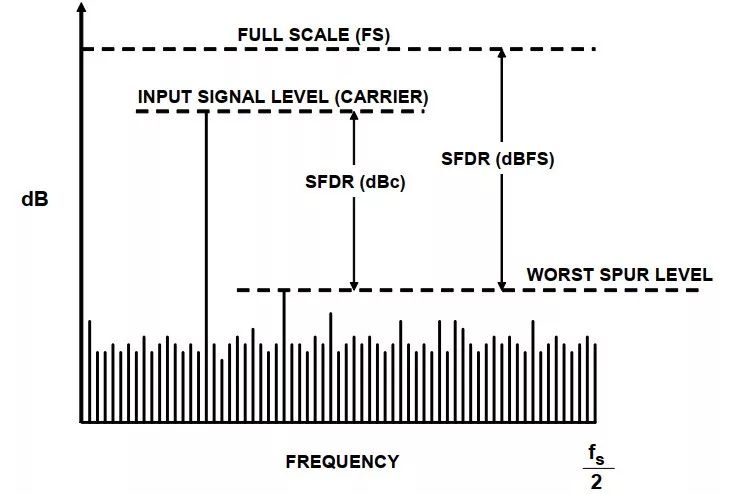

VD是对应于数字输出代码D的输入模拟量，N是ADC分辨率，VLSB-IDEAL是两个相邻代码的理想间隔。较高数值的DNL增加了量化结果中的噪声和寄生成分，限制了ADC的性能，表现为有限的信号-噪声比指标(SNR)和无杂散动态范围指标(SFDR)。

要保证没有丢码（Missing Codes are those output codes that will never appear at the ADC outputs.）和单调的转移函数，ADC的DNL必须小于1 LSB。

1.3、INL，积分非线性，Integral Non Linearity

INL误差表示实际传输函数背离直线的程度，以LSB或满量程的百分比(FSR)来度量。这样，INL误差直接依赖于与之相比较的直线的选取。

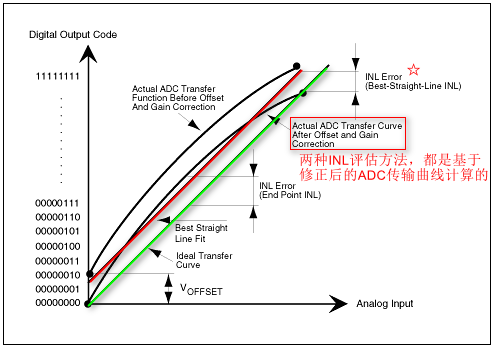

至少有两个定义是常用的：“最佳直线INL”和“端点INL” ：

最佳直线INL定义中包含了关于失调(截距)和增益(斜率)误差的信息，以及传输函数的位置(在后面讨论)。它定义了一条最接近ADC实际传输函数的直线。没有明确定义直线的精确位置，但这种方法却具有最好的可重复性，能够真正描述器件的线性特征。
端点INL所采用的直线经过转换器传输函数的两个端点，因而也就确定了直线的精确位置。这样，对于一个N位ADC来讲，这条直线就由其零点(全0)和其满度(全1)点确定。

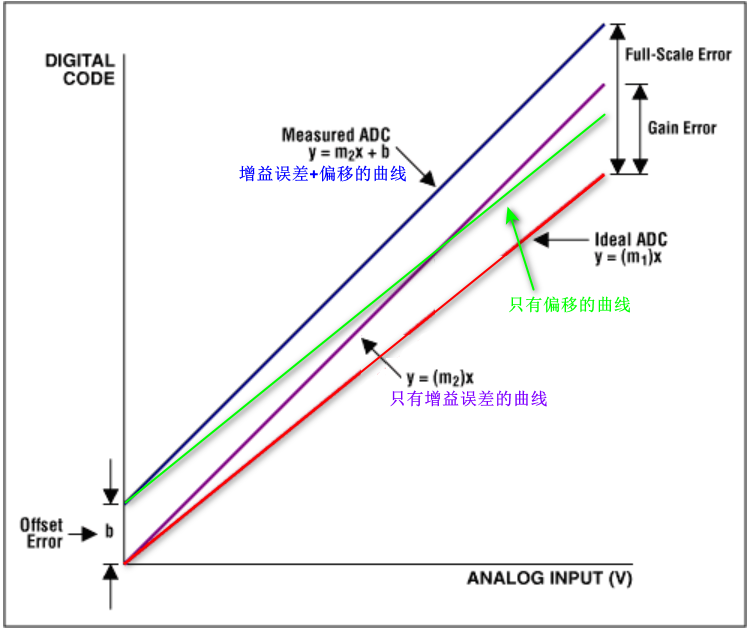

最佳直线方法通常被作为首选，因为它能产生比较好的结果。两种INL评估方法是在扣除了静态失调和增益误差后的测量结果，可用下式表示：
