技术栈：Java+Groovy+Lua+Springboot+Mysql+Redis+Drools+Velocity+RabbitMQ+Spring Data Jpa
一、背景
此篇文章我们来片命中部分设计，在上一篇中我们确定了命中维度是交易类型，首先支付系统上送的报文中肯定有交易类型字段，或者通过某种方式可以将某字段转换出交易类型，总之我们肯定知道了此交易是何种交易类型，是代扣、是代付还是快捷等等...那么我们要做的就是，从对接的支付渠道中筛选出满足此笔交易的支付渠道。
二、分析设计
1.分析
在router_rule_table中存储着我们的规则，也就是以交易类型为维度的规则。

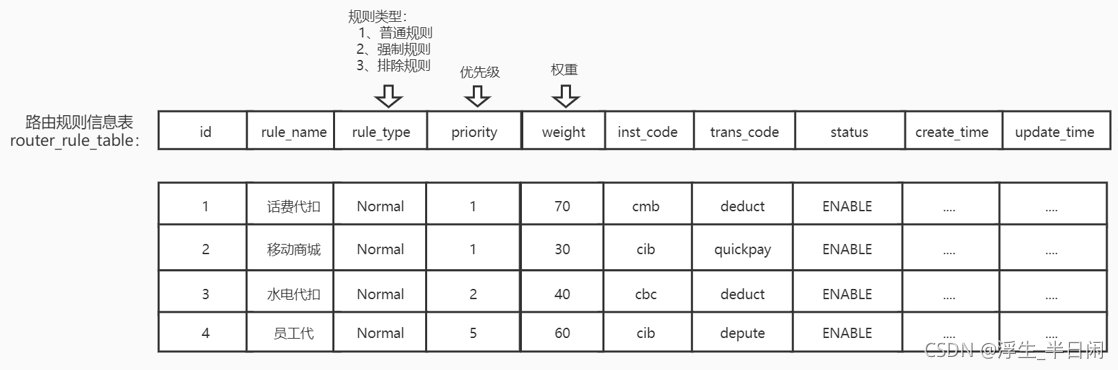

我们以代扣交易为例：讲我们的设计演进，首先交易系统上送到路由系统的主要基本参数有：交易类型(deduct)、交易金额(100.00)、开户行(0801)、卡类型(E)等，假如此时我们规则表中有如上三条规则(1.2.3)，那么我们可以根据上送的报文参数-交易类型为条件
sql：select * from router_rule_table where trans_code=deduct;
那么就命中出来了规则表中第一条规则，达到了我们想要的目的了，本部分不就是要以交易类型为维度命中我们的规则吗？看似没有任何问题，但是我只想说，这种设计后期绝对能把人恶心吐了。我们接着分析，如果我们又接了一个通道A，并且也接入其代扣交易类型(规则4)，然鹅此通道并非提供给原来业务线使用，假如原来业务线是话费代扣业务线，现在提供给水电煤代缴，那么你上一个sql这么写还对吗？不对了吧，这时候怎么办，为了区分不同产品线，这时候你又机智的在表中加了个字段-product_code，又将历史数据的product_code进行编制填充，经过一波猛如虎的操作，暂时满足了需求，
sql改为：select * from router_rule_table where trans_code=deduct and product_code=001;
没过了多久，又来需求，区分移动端和pc端，规则表又要加字段场景码scene，又重复上一波操作，扩表加字段改sql，
最终sql改为：select * from router_rule_table where trans_code=deduct and product_code=001 and scene=002;
只要规则增加条件就来一波如上操作，这样的系统谁后期负责谁恶心,这种设计不仅是存在后期扩展上的问题，也仅仅是简单的=判断逻辑，可以说毫无扩展可言吧。
2.设计
那么我们该如何解决如上问题呢？
首先我们要确定几个问题，第一根据交易类型维度进行规则命中是没有问题的，第二命中的条件不应该横向扩展在规则表中，如果横向扩展那么在增加命中条件时你就躲不开对表进行扩展，既然不能横向扩展，那么就纵向扩展，怎么个纵向法，如下图：

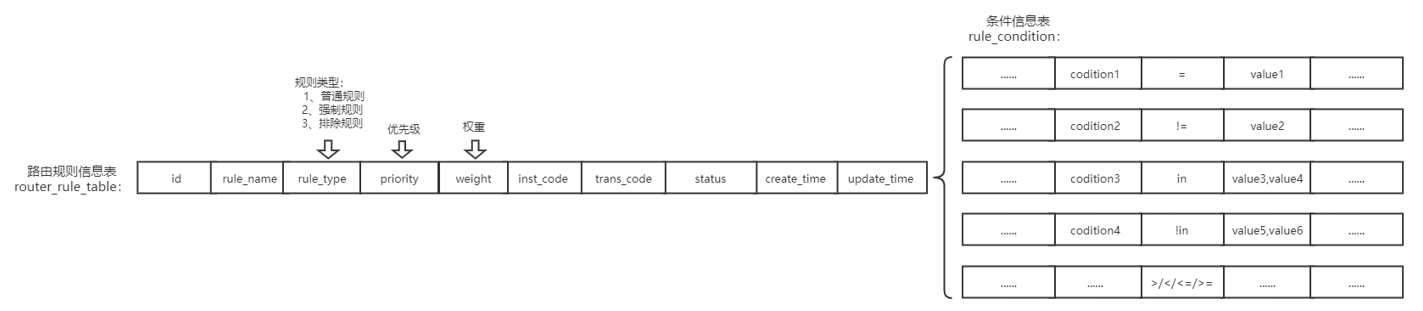

增加rule_condition表，独立表挂靠命中条件，同时设定where条件不仅仅是简单的=了，更强大的条件判断规则，如=、!=、in、!in、>、<、>=、<=等，如果基本运算满足不了还可以切入Groovy脚本进行数据计算处理，那么我们的规则存储方式变为如下：

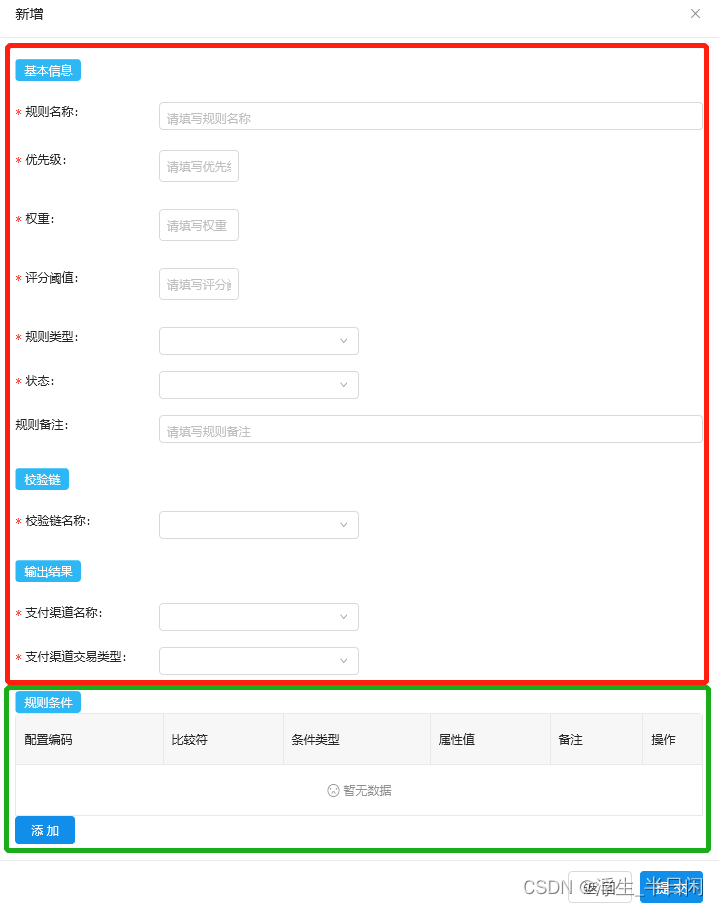

当使用纵向扩展方式，同时使用Drools规则引擎和Velocity模板引擎结合使用来组织这些规则条件，难度等级上了不止一个层次了，但是这样的系统，运营使用起来会非常爽，简单的配置就可以满足业务需求了，运营操作页面如下图，请忽略原型图的丑陋：
如上图路由规则编辑页面所示，从上到下分为细分四部分，基本信息、校验链、输出结果、规则条件，下面我们简单的介绍下这个四部分：
- 基本信息：
- 规则名称按照实际业务自定义；
- 优先级由于标识此规则的优先级，如果一次命中多条规则会从高优先级到底优先级进行筛选；
- 权重由于分流使用，如果经过层层过滤还有多条可用渠道则根据权重进行分流；
- 评分阈值搭配监控系统进行自动规则降级使用；
- 状态-初始化-启用-禁用，没啥好说的了；
- 备注随意填写。
- 校验链：
- 校验链对规则引擎命中的支付渠道进一步筛选的，比如累计限额呀，单笔限额，因为我们规则条件只是配置了若干个条件，毕竟筛选出一条最优支付渠道要经过很多条件的。
- 输出结果：
- 输出结果即命中这条规则对应的支付渠道的此交易类型。
- 规则条件：
- 规则条件也就是命中此条规则要满足的条件。
如上四分部即对应这两个表，规则表router_rule_table和条件表rule_condition。
对比模式一设计和采用模式二设计，你知道差距在哪里了吧。
三、总结
此篇我们分析了一般设计的弊端，即将规则与条件放在一张表中作为一条数据，使用sql查询方式来做规则的命中，规则的添加需要伴随着表结构的变更（横向变更），这个是我们所不能容忍的。
然后我们为了避免此设计模式，将规则与条件进行拆分为两张表，即规则表和条件表（1：n），规则的变更只需要在条件表增加一条规则（纵向变更），避免了由于规则的变更而引起的表结构的变更。
