2.3.2 加入env

代码又多了一个my_env.sv。

在之前的例子中，我们只在top_tb中实例化了组件driver（通过run_test(“my_driver”)），之后还要加入reference model、scoreboard等等。那么问题就来了，假如这些组件都已经定义好了，我们应该在验证平台的什么位置去实例化他们？① 在top_tb中？在top_tb中用run_test进行实例化不可行，因为它只能实例化一个类；② 用2.2.1的方式实例化？不可行，因为run_test相当于在top_tb的结构层次之外建立一个新的结构层次，而2.2.1节的方式是基于top_tb的层次结构，如果基于此进行实例化，那么run_test的引用就没有什么意义了。

上面问题的答案是引入一个容器类，在这个容器类中实例化driver、monitor、reference model和scoreboard，再调用run_test时，传递的参数不再是my_driver或者别的某一个组件的类名称，而是这个容器类，既让UVM自动创建这个容器类的实例。在UVM中，这个容器类称为uvm_env，下面将会详细介绍。

一、my_env

容器env——my_env.sv代码如下：

`ifndef MY_ENV__SV
`define MY_ENV__SV

class my_env extends uvm_env;

   my_driver drv;

   function new(string name = "my_env", uvm_component parent);
      super.new(name, parent);
   endfunction

   virtual function void build_phase(uvm_phase phase);
      super.build_phase(phase);
      drv = my_driver::type_id::create("drv", this);
   endfunction

   `uvm_component_utils(my_env)
endclass
`endif

代码分析如下：

① 第4行，所有的env应该派生自uvm_env；

② 第6行，在容器类my_env中例化my_driver，产生句柄drv；

③ 第14行，是drv的实例化，没有直接调用my_driver的new函数，而是用了一种古怪的方式，这种方式是factory机制注册过的类才能使用的实例化方式；只有使用这种方式实例化的实例，才能使用后文要讲述的factory机制中最为强大的重载功能。验证平台中的组件在实例化时都应该使用type_name::type_id::create的方式；

④ 第17行，因为容器类在仿真中也是一直存在的，所以用该使用uvm_component_utils来注册。

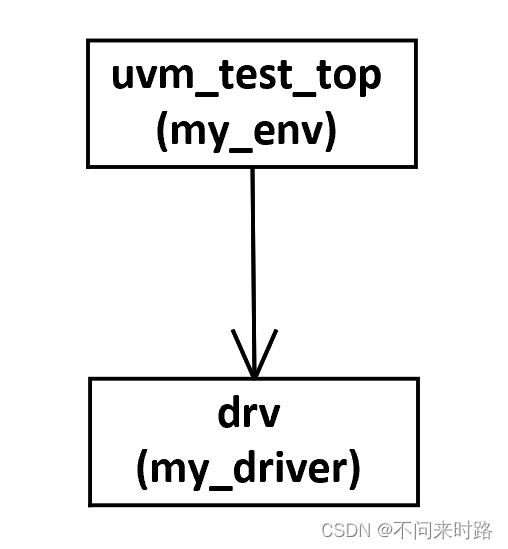

让我们再来看一下第14行实例化语句，传递了两个参数，一个是实例化名字drv，另一个是parent，在这里是this指针，表示my_env。之前说了后面介绍的parent：由于my_driver是在uvm_env中实例化的，所以my_driver的父节点（parent）就是my_env。通过parent，UVM建立起了树形的组织结构。在树型结构中，由run_test创建的实例是树根（这里是my_env），并且树根的名字是固定的，是uvm_test_top；树根下面会长出树叶（现在只有my_driver），长树叶的过程要在my_env的build_phase中用type_name::type_id::create的方式手动实现。树根和树叶都是由uvm_component或者其派生类继承而来的（在my_env.sv中看到new函数由name和parent两个参数，就应该能看出来），现在UVM树的结构如下图所示：

二、top_tb

现在验证平台存在两个build_phase（my_env和my_driver），他们的执行顺序是从根到叶。 my_driver在验证平台中的层次结构从根变为了叶，所以top_tb中用config_db机制寄interface时，要改变相应的路径，当然run_test的参数也要变化，代码如下：

`timescale 1ns/1ps
`include "uvm_macros.svh"

import uvm_pkg::*;
`include "my_if.sv"
`include "my_transaction.sv"
`include "my_driver.sv"
`include "my_env.sv"

module top_tb;

reg clk;
reg rst_n;
reg[7:0] rxd;
reg rx_dv;
wire[7:0] txd;
wire tx_en;

my_if input_if(clk, rst_n);
my_if output_if(clk, rst_n);

dut my_dut(.clk(clk),
           .rst_n(rst_n),
           .rxd(input_if.data),
           .rx_dv(input_if.valid),
           .txd(output_if.data),
           .tx_en(output_if.valid));

initial begin
   clk = 0;
   forever begin
      #100 clk = ~clk;
   end
end

initial begin
   rst_n = 1'b0;
   #1000;
   rst_n = 1'b1;
end

initial begin
   run_test("my_env");
end

initial begin
   uvm_config_db#(virtual my_if)::set(null, "uvm_test_top.drv", "vif", input_if);
end

endmodule

和之前的top_tb对比一下，区别如下：

① 第8行，用`include将新写的my_env包含进来；

② 第43行（之前的42行），传递给run_test的参数不再是my_driver了，而是my_env，因为此时UVM树的根变为了my_env；

③ 第47行（之前的48行），参数化的类uvm_config_db调用静态成员set，第二个参数变味了uvm_test_top.drv，这是因为set的第二个参数时路径索引，可以理解为要把这个接口寄给谁，因为是要寄给drv，所以这样写。注意在my_env的build_phase中，用type_name::type_id::create的方式实例化类my_driver时，传递给name的参数时drv。

my_driver.sv、my_transaction.sv、my_if.sv没有变化。

三、小结

1. 容器env实例化UVM组件，top_tb中只需要例化env；
2. 容器env实例化组件的方式是type_name::type_id::create；
3. UVM树的概念，在代码中如何体现；
4. build_phase的执行顺序。
