7-5 Ingress介绍与案例

发布于：2022-12-06 ⋅ 阅读:(135) ⋅ 点赞:(0)

文章目录

前言

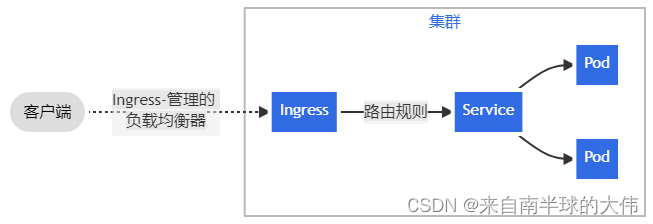

Ingress 是 kubernetes API 中的标准资源类型之一，ingress 实现的功能是在应用层对客户端请求的 host 名称或请求的 URL 路径把请求转发到指定的 service 资源的规则，即用 于将 kubernetes 集群外部的请求资源转发之集群内部的 service，再被 service 转发之 pod 处理客户端的请求。

Ingress示例

安装Ingress

Ingress 资源需要指定监听地址、请求的 host 和 URL 等配置，然后根据这些规则的匹 配机制将客户端的请求进行转发，这种能够为 ingress 配置资源监听并转发流量的组件称为 ingress 控制器(ingress controller)，ingress controller 是 kubernetes 的一个附件，类似于 dashboard 或者 flannel 一样，需要单独部署。

yaml文件下载地址：

https://github.com/kubernetes/ingress-nginx/blob/cd151e3db8bd4f884511d229c2134e89f3c22a98/deploy/static/provider/baremetal/deploy.yaml


部署ingress-nginx，查看pod与service：

kubectl apply -f deploy.yaml
...
...

kubectl get pod -A
NAMESPACE       NAME                                        READY   STATUS      RESTARTS      AGE
ingress-nginx   ingress-nginx-admission-create-nl8xw        0/1     Completed   0             8m10s
ingress-nginx   ingress-nginx-admission-patch-fjjvt         0/1     Completed   0             8m10s
ingress-nginx   ingress-nginx-controller-5bd986b4f9-b6znm   1/1     Running     0             8m10s

kubectl get svc -A
ingress-nginx   ingress-nginx-controller             NodePort    10.68.236.4     <none>        80:33646/TCP,443:32883/TCP   48m
ingress-nginx   ingress-nginx-controller-admission   ClusterIP   10.68.124.109   <none>        443/TCP                      48m

Ingress 也起了NodePort服务，33646 对应80请求，32883 对应443请求。


部署应用服务

部署两个tomcat应用，对应的nodePort分别为30081和30082。并在各个webapps下创建目录与首页。

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: myserver-tomcat-app1-deployment-label
  name: myserver-tomcat-app1-deployment
  namespace: myserver
spec:
  replicas: 1
  selector:
    matchLabels:
      app: myserver-tomcat-app1-selector
  template:
    metadata:
      labels:
        app: myserver-tomcat-app1-selector
    spec:
      containers:
      - name: myserver-tomcat-app1-container
        image: tomcat:7.0.94-alpine
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 8080
          protocol: TCP
          name: http

---
kind: Service
apiVersion: v1
metadata:
  labels:
    app: myserver-tomcat-app1-service-label
  name: myserver-tomcat-app1-service
  namespace: myserver
spec:
  type: NodePort
  ports:
  - name: http
    port: 80
    protocol: TCP
    targetPort: 8080
    nodePort: 30081
  selector:
    app: myserver-tomcat-app1-selector

测试服务是否可用，IP可以是集群内任一节点IP：

curl http://192.168.100.164:30081/app/
tomcat-app1

curl http://192.168.100.164:30082/app/
tomcat-app2

Ingress-http案例

single-host

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx-web
  namespace: myserver
  annotations:
    kubernetes.io/ingress.class: "nginx" ##指定Ingress Controller的类型
    nginx.ingress.kubernetes.io/use-regex: "true" ##指定后面rules定义的path可以使用正则表达式
    nginx.ingress.kubernetes.io/proxy-connect-timeout: "600" ##连接超时时间,默认为5s
    nginx.ingress.kubernetes.io/proxy-send-timeout: "600" ##后端服务器回转数据超时时间,默认为60s
    nginx.ingress.kubernetes.io/proxy-read-timeout: "600" ##后端服务器响应超时时间,默认为60s
    nginx.ingress.kubernetes.io/proxy-body-size: "50m" ##客户端上传文件，最大大小，默认为20m
    #nginx.ingress.kubernetes.io/rewrite-target: / ##URL重写
    nginx.ingress.kubernetes.io/app-root: /index.html

spec:
  rules:
  - host: www.app1.com
    http:
      paths:
      - pathType: Prefix
        path: "/"
        backend:
          service:
            name: myserver-tomcat-app1-service
            port:
              number: 80

在集群外的机子进行测试：

# 修改hosts文件，ip可以为集群内任一节点ip。
echo '192.168.100.161 www.app1.com' >> /etc/hosts
# 33646为ingress的nodePort。
curl www.app1.com:33646/app/
tomcat-app1

访问域名www.app1.com时，ingress转发给了app1的service。


multi-host

当访问不同域名host时，Ingress会转发给不同的service。

...
#前半部与上一例子相同
...

spec:
  rules:
  - host: www.app1.com
    http:
      paths:
      - pathType: Prefix
        path: "/"
        backend:
          service:
            name: myserver-tomcat-app1-service
            port:
              number: 80


  - host: www.app2.com
    http:
      paths:
      - pathType: Prefix
        path: "/"
        backend:
          service:
            name: myserver-tomcat-app2-service
            port:
              number: 80

访问域名www.app1.com时，ingress转发给了app1的service。
访问域名www.app2.com时，ingress转发给了app2的service。

echo '192.168.100.161 www.app1.com' >> /etc/hosts
curl www.app1.com:33646/app/
tomcat-app1

echo '192.168.100.162 www.app2.com' >> /etc/hosts
curl www.app2.com:33646/app/
tomcat-app2

ingress-url

访问不同url路径时，Ingress也可以根据规则转发到不同的service。

...
#前半部与上一例子相同
...

spec:
  rules:
  - host: www.myserver.com
    http:
      paths:
      - pathType: Prefix
        path: "/app1"	# tomcat的webapps下必须有app1目录
        backend:
          service:
            name: myserver-tomcat-app1-service
            port:
              number: 80

      - pathType: Prefix
        path: "/app2" # tomcat的webapps下必须有app2目录
        backend:
          service:
            name: myserver-tomcat-app2-service
            port:
              number: 80

访问www.myserver.com/app1/时，ingress转发给了app1的service。
访问www.myserver.com/app2/时，ingress转发到了app2的service。

echo '192.168.100.163 www.myserver.com' >> /etc/hosts
curl www.myserver.com:33646/app1/
tomcat-app1

echo '192.168.100.163 www.myserver.com' >> /etc/hosts
curl www.myserver.com:33646/app2/
tomcat-app2

Ingress-https案例

外部IP连接Ingress使用https协作，证书签发给Ingress。而Ingress连接service使用http，不再需要证书。

https证书签发

在deploy部署服务器创建目录，为自己的域名 app1.myserver.com 签发证书：

# 制作10年有效期的ca证书与私钥
openssl req -x509 -sha256 -newkey rsa:4096 -keyout ca.key -out ca.crt -days 3560 -nodes -subj '/CN=app1.myserver.com'
# ca.crt ca.key

# 给服务器制作证书请求与私钥
openssl req -new -newkey rsa:4096 -keyout server.key -out server.csr -nodes -subj '/CN=app1.myserver.com'
# server.csr server.key

# 证书请求+ca证书=服务器证书
openssl x509 -req -sha256 -days 3650 -in server.csr -CA ca.crt -CAkey ca.key -set_serial 01 -out server.crt
# server.crt

将证书上传k8s并保存成secret：

kubectl create secret tls tls-secret-app1 --cert=server.crt --key=server.key -n myserver

single-host

单个域名https转发，需要先指定上述的secret。

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx-web
  namespace: myserver
  annotations:
    kubernetes.io/ingress.class: "nginx"  # 指定Ingress Controller的类型
    nginx.ingress.kubernetes.io/ssl-redirect: 'true'  # SSL重定向，即将http请求强制重定向至https，等于nginx中的全站https
spec:
  tls:
  - hosts:
    - app1.myserver.com
    secretName: tls-secret-app1

  rules:
  - host: app1.myserver.com
    http:
      paths:
      - pathType: Prefix
        path: "/"
        backend:
          service:
            name: myserver-tomcat-app1-service
            port:
              number: 80

在集群外windows电脑做测试，先修改hosts文件：

"C:\Windows\System32\drivers\etc\hosts"
192.168.100.165 app1.myserver.com

使用chrome浏览器访问 https://app1.myserver.com:32883/

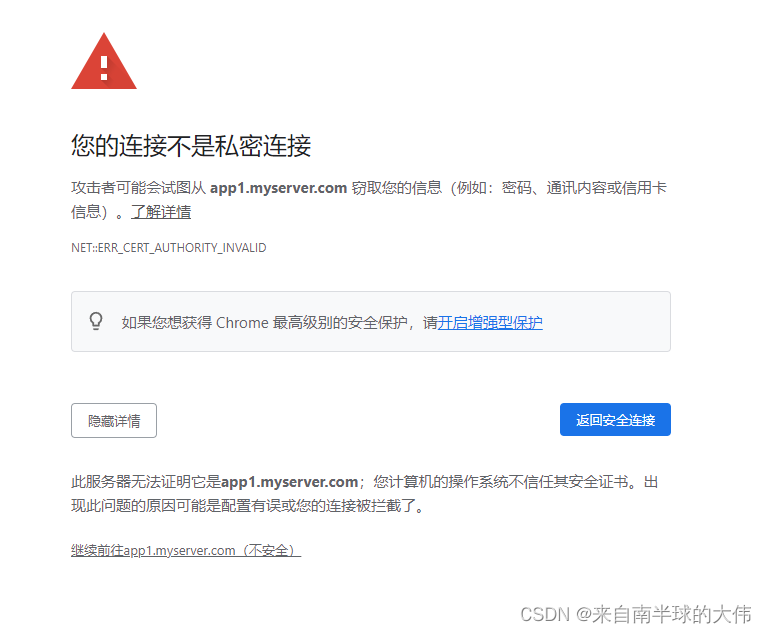

由于ca证书不是公认的，证书显示无效。但是可以选择继续前往。

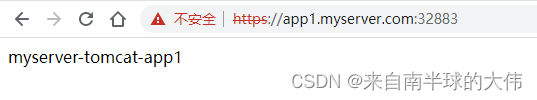

https请求转发到了app1服务


multi-host

多个域名，每个域名都需要生成证书：

openssl req -x509 -sha256 -newkey rsa:4096 -keyout ca.key -out ca.crt -days 3560 -nodes -subj '/CN=app2.myserver.com'
openssl req -new -newkey rsa:4096 -keyout server.key -out server.csr -nodes -subj '/CN=app2.myserver.com'
openssl x509 -req -sha256 -days 3650 -in server.csr -CA ca.crt -CAkey ca.key -set_serial 01 -out server.crt

将证书上传k8s并保存成另一个secret：

kubectl create secret tls tls-secret-app2 --cert=server.crt --key=server.key -n myserver

创建多个域名的Ingress请求，需指定多个host的证书文件。

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx-web
  namespace: myserver
  annotations:
    kubernetes.io/ingress.class: "nginx"  # 指定Ingress Controller的类型
    nginx.ingress.kubernetes.io/ssl-redirect: 'true'
spec:
  tls:
  - hosts:
    - app1.myserver.com
    secretName: tls-secret-app1
  - hosts:
    - app2.myserver.com
    secretName: tls-secret-app2
  rules:
  - host: app1.myserver.com
    http:
      paths:
      - pathType: Prefix
        path: "/"
        backend:
          service:
            name: myserver-tomcat-app1-service
            port:
              number: 80

  - host: app2.myserver.com
    http:
      paths:
      - pathType: Prefix
        path: "/"
        backend:
          service:
            name: myserver-tomcat-app2-service
            port:
              number: 80

在集群外windows电脑做测试，IP为集群内任一节点IP，app1与app2也可以指定相同IP：

"C:\Windows\System32\drivers\etc\hosts"
192.168.100.165 app1.myserver.com
192.168.100.166 app2.myserver.com

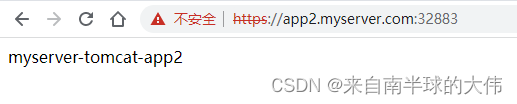

想显示如下首页文字，需要进pod添加首页文件。

kubectl exec -it -n myserver myserver-tomcat-app2-deployment-7c5f59bb99-f7nc6 -- bash
echo myserver-tomcat-app2 > /usr/local/tomcat/webapps/ROOT/index.html

在这里插入图片描述


Ingress证书更新

在上述例子中，如果只创建1年有效期的证书。很快证书会到期，需要平滑的不影响业务的更新证书。

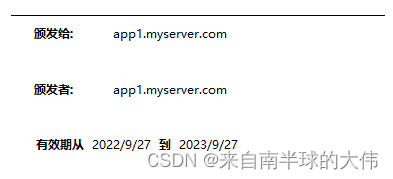

只有一年的证书

基本思路：创建新证书，把证书crt和key经过base64加密，直接修改secret文件。


创建生成证书，域名一致，有效期延长至5年：

openssl req -x509 -sha256 -newkey rsa:4096 -keyout ca.key -out ca.crt -days 1825 -nodes -subj '/CN=app1.myserver.com'
openssl req -new -newkey rsa:4096 -keyout server.key -out server.csr -nodes -subj '/CN=app1.myserver.com'
openssl x509 -req -sha256 -days 1825 -in server.csr -CA ca.crt -CAkey ca.key -set_serial 01 -out server.crt

将crt与key进行base64加密，-w 0 不自动换行，拷贝两tls文件的值。

# server.crt对应secret中tls.crt的值
base64 -w 0 server.crt > tls.crt
# server.key对应secret中tls.key的值
base64 -w 0 server.key > tls.key

修改tls的secret文件，插入上述拷贝的两个值。

kubectl edit secrets tls-secret-app1 -n myserver
# 修改好会提示已编辑
secret/tls-secret-app1 edited

重新在chrome访问页面，查看证书：

延长了五年的证书

或者在linux查看证书 curl -kvl https://app1.myserver.com:32883

curl -kvl https://app1.myserver.com:32883

* About to connect() to app1.myserver.com port 32883 (#0)
*   Trying 192.168.100.164...
* Connected to app1.myserver.com (192.168.100.164) port 32883 (#0)
* Initializing NSS with certpath: sql:/etc/pki/nssdb
* skipping SSL peer certificate verification
* SSL connection using TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256
* Server certificate:
* 	subject: CN=app1.myserver.com
* 	start date: 9月 27 13:09:12 2022 GMT
* 	expire date: 9月 26 13:09:12 2027 GMT
* 	common name: app1.myserver.com
* 	issuer: CN=app1.myserver.com
> GET / HTTP/1.1
> User-Agent: curl/7.29.0
> Host: app1.myserver.com:32883
> Accept: */*
>
< HTTP/1.1 200 OK
< Date: Tue, 27 Sep 2022 13:52:27 GMT
< Content-Type: text/html
< Content-Length: 21
< Connection: keep-alive
< Accept-Ranges: bytes
< ETag: W/"21-1664279374000"
< Last-Modified: Tue, 27 Sep 2022 11:49:34 GMT
< Strict-Transport-Security: max-age=15724800; includeSubDomains
<
myserver-tomcat-app1
* Connection #0 to host app1.myserver.com left intact
