前言

通常我们所说的端口聚合是二层的聚合，本案例通过配置端口的二层聚合及三层聚合来演示两者之间的区别。

一、拓扑图及拓扑说明

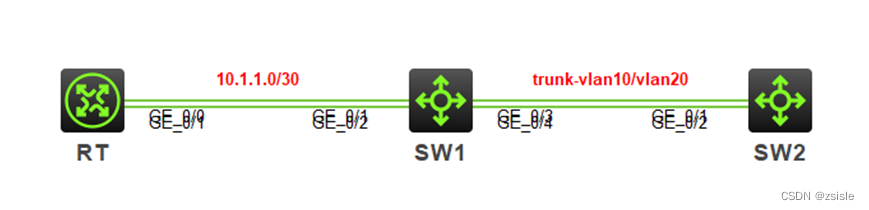

拓扑图

拓扑说明
RT与SW1之间作三层聚合，SW1与SW2之间作二层聚合（trunk）。

二、配置步骤

端口的三层聚合配置
RT配置
创建三层聚合组并配置IP，将相应端口加入三层聚合组。

[RT]interface Route-Aggregation 1
[RT-Route-Aggregation1]ip add 10.1.1.1 30
[RT]interface range g0/0 to g0/1
[RT-if-range]port link-aggregation group 1

SW1配置
创建三层聚合组并配置IP，将相应端口加入三层聚合组（注意这里先把端口模式改为route）。

[SW1]interface Route-Aggregation 1
[SW1-Route-Aggregation1]ip address 10.1.1.2 30
[SW1]interface range g1/0/1 to g1/0/2
[SW1-if-range]port link-mode route
[SW1-if-range]port link-aggregation group 1

端口的二层聚合配置
SW1配置
创建二层聚合组，将相应端口加入聚合组，并配置聚合组接口类型为trunk，放通vlan10和vlan20

[SW1]interface Bridge-Aggregation 1

[SW1]interface range g1/0/3 to g1/0/4
[SW1-if-range]port link-aggregation group 1

[SW1]interface Bridge-Aggregation 1
[SW1-Bridge-Aggregation1]port link-type trunk
[SW1-Bridge-Aggregation1]port trunk permit vlan 10 20

SW2配置同上，略过。

三、验证配置

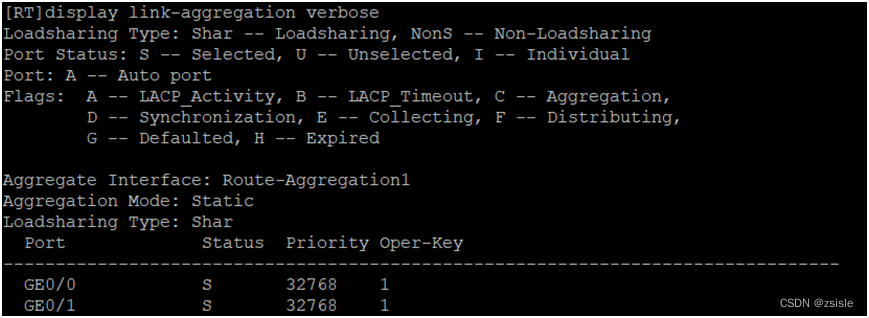

在RT上用display link-aggregation verbose指令查看，可以看到三层聚合组已经建立。

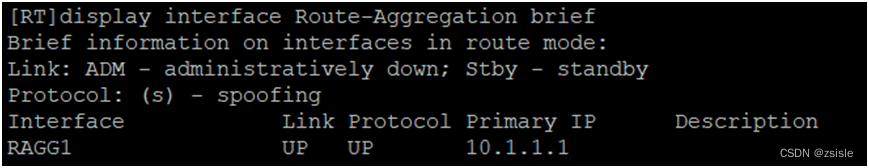

再用display interface Route-Aggregation brief指令查看聚合组接口的指令信息。

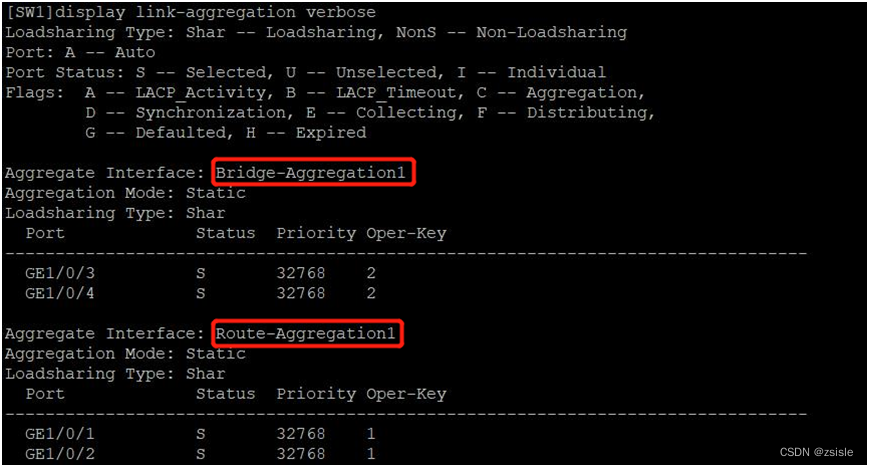

在SW1上用display link-aggregation verbose指令查看聚合组信息，可以看到既有二层聚合组又有三层聚合组，状态信息正常。

用display interface Bridge-Aggregation brief指令查看二层聚合组信息，端口状态为UP，速率为2G，说明二层聚合成功。

总结

需要注意的是：三层聚合组和二层聚合组的指令分别为：interface Route-Aggregation 1/interface Bridge-Aggregation 1。
在实际应用中，如果出口路由器，核心交换机都为单台设备的话，考虑线路冗余和增加链路带宽，可以考虑分别在路由器-核心交换机、核心交换机-汇聚交换机之间分别做双线聚合。
原创文档，若有错误或改进之处，麻烦指点修正。
