多探头高频读写器|读卡器CK-FR104ANS是为应对加工机械应用场景上多变的环境而设计的一款RFID读写器，采用立体分层的外观设计，成功地小型化、自带工控箱安装滑轨卡扣，易安装及高可靠性等各项自身技术优势巧妙地融入到了RFID产品领域。
多探头高频读写器|读卡器CK-FR104ANS系列设备同时支持四个探头工作，通过电缆拉长的探头在加工机械应用场景上可以灵活安装，支持Modbus RTU、Modbus TCP、Ethernet/Ip、Profinet四种通讯协议。可方便灵活地应用到生产中的多个场景，用户无需理解复杂的射频通信协议便能完成对标签的读取操作。

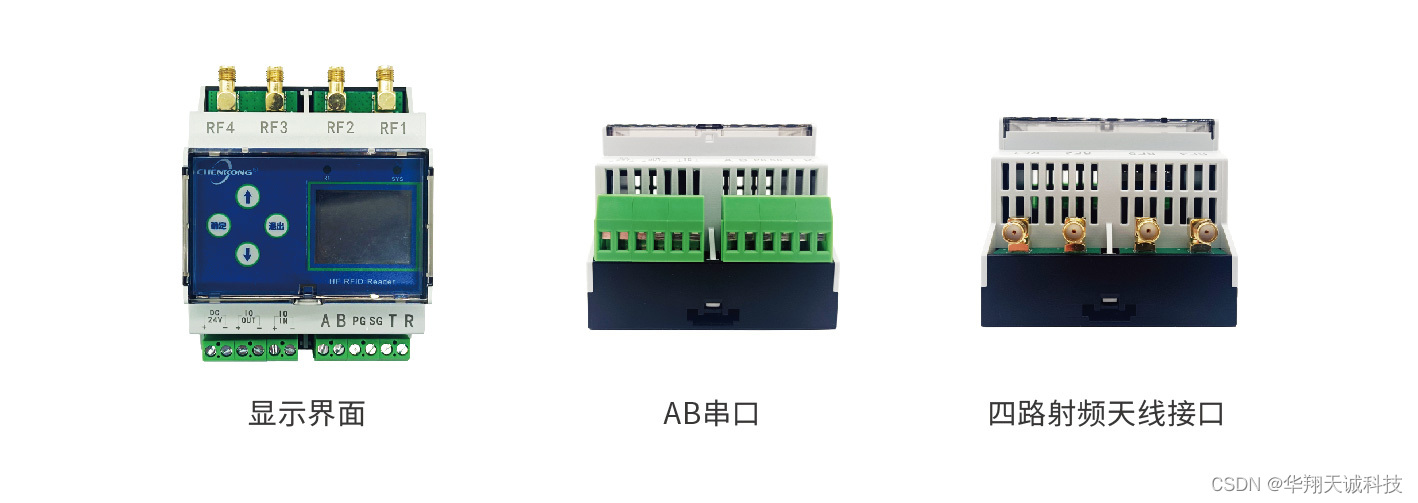

多探头高频读写器|读卡器CK-FR104ANS系列设备支持Modbus RTU、Modbus TCP、Ethernet/Ip、Profinet四种通讯协议的四通道读卡器，带LED显示，指示灯及按键操作。具有通信状况“可视”特点，通过读写器的LED反映通信状况，身处现场也能够一目了然。

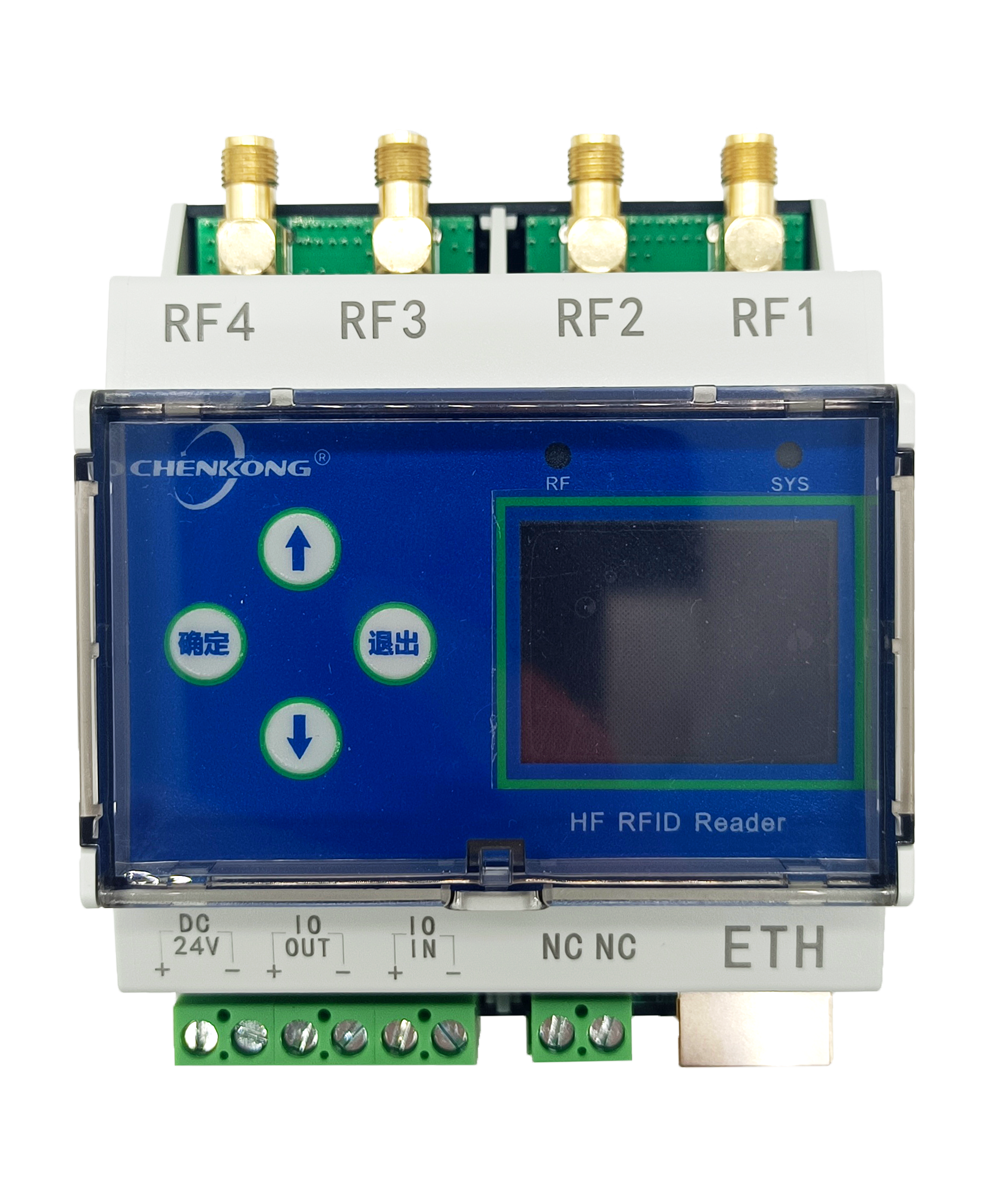

设备连接信号线和电源线上电后，黄灯闪烁后常亮代表初始化成功，液晶屏显示如下，表示设备进入正常工作模式，设备默认开启RF1探头。
在PC机用配置软件或者串口助手连接设备，将一个标签放在天线感应区，SYS指示灯闪烁代表与主机建立通信，RF指示灯天线标识旁边的圆形代表天线识别到Tag，并将数据发送至主机。
一、使用注意事项
RFID读卡器是基于RFID无线射频识别信号，在识别RFID标签时会导致金属在电磁波的作用下产生相反的电磁信号相互抵消，导致识别距离、识别速率大大降低，甚至出现无法识别的情况。因此，在使用安装时，需注意以下几点：
1、若要安装在金属面上时，可使用塑料间隔柱、长螺丝或者定做支架调节与金属面的距离；
2、读卡器读卡面不可用金属材料遮挡或包围，读卡器的侧面距离金属结构距离应大于20mm；
3、读卡器远离附近容易产生电磁干扰的设备，对容易产生电磁辐射的设备采取适当的屏蔽辐射措施；
4、正常标签卡不能直接贴在金属上，如无法避免，请使用晨控智能抗金属专用标签。
二、新旧版本功能差异对照表：
| 型号 | CK-FR102AN系列（旧版本) | CK-FR102ANS（新版本) |
| 读数据速率 | 不支持2K标签的高速读数据指令，读 | 支持2k标签独有的高速读数据指令， |
| 大量寄存器时比较慢 | 读大量寄存器时比较快一些 | |
| 解码方式 | 射频芯片内部解码（以前硬件CRC 出错，后面改为软件CRC) | 射频芯片只负责前段信号采集,解码校验为上层软件处理,避免CRC出错未知 |
| 天线适应能力 | 对天线的要求比较高,频率偏了一点就会显现出盲区特性 | 对天线的适应能力比较强，可以适应频率偏差范围比较大的天线, |
| 信号传输 | 单端 | 差分信号(抗干扰能力比单端强） |
| 调制深度 | 7%到30%加一个100% | 5%到40%没有100% |
| 距离 | 同样的标签以及天线情况下，新版本比旧版本要远10%左右 | |
三、新旧版本读取RFID数据时间差异对照表
| 时间表对照表 | |||||
| CK-FR104ANS上传数据所需时间(新版本) | CK-FR104AN系列上传数据所需时间(旧版本) | ||||
| 操作的寄存器长度 | 读 | 写 | 操作的寄存器长度 | 读 | 写 |
| 10个 | 60ms | 80ms | 10个 | 90ms | 100ms |
| 30个 | 10Oms | 156ms | 30个 | 140ms | 170ms |
| 50个 | 150ms | 200ms | 50个 | 170ms | 220ms |
| 87个 | 195ms | 270ms | 87个 | 245ms | 280ms |
| 100个 | 210ms | 300ms | 100个 | 266ms | 320ms |
| 新版本可以直接替换掉就版本设备，PC端或者PLC端无需修改代码。 | |||||
