得到太湖区域的叶绿素浓度分布图

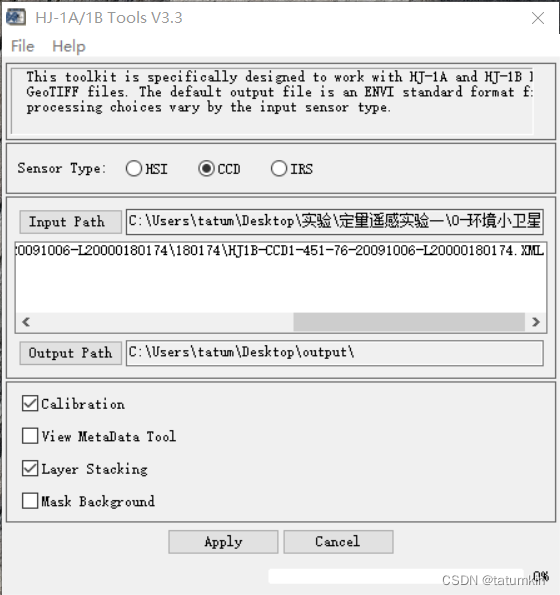

插件：ENVI_HJ1A1B_Tools.sav 建议在classic版本下执行操作，自动完成定标及波段合成 功能菜单：File/Open External File/HJ-1A1B 定标参数来源：数据包自带的.xml文件 公式：L=DN/g+L0，W*m^(-2)*sr^(-1)*um^(-1) 系数：B1:g 0.5329, L0 1.6146；B2:g 0.52895, L0 4.0052；B3:g 0.68495, L0 6.2193；B4:g 0.72245, L0 2.8302 1 )加载环境卫星数据并且设置参数

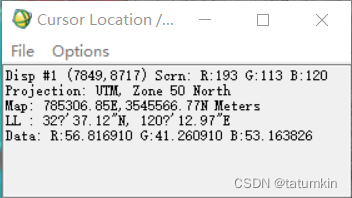

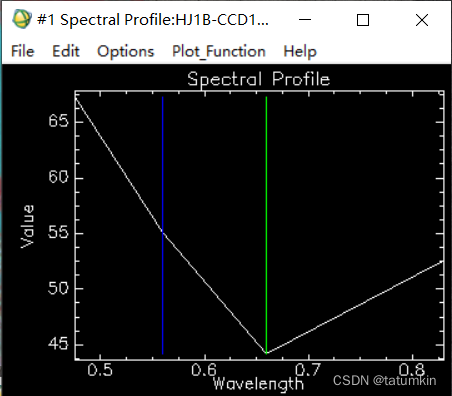

2)查看图像DN值以及光谱曲线

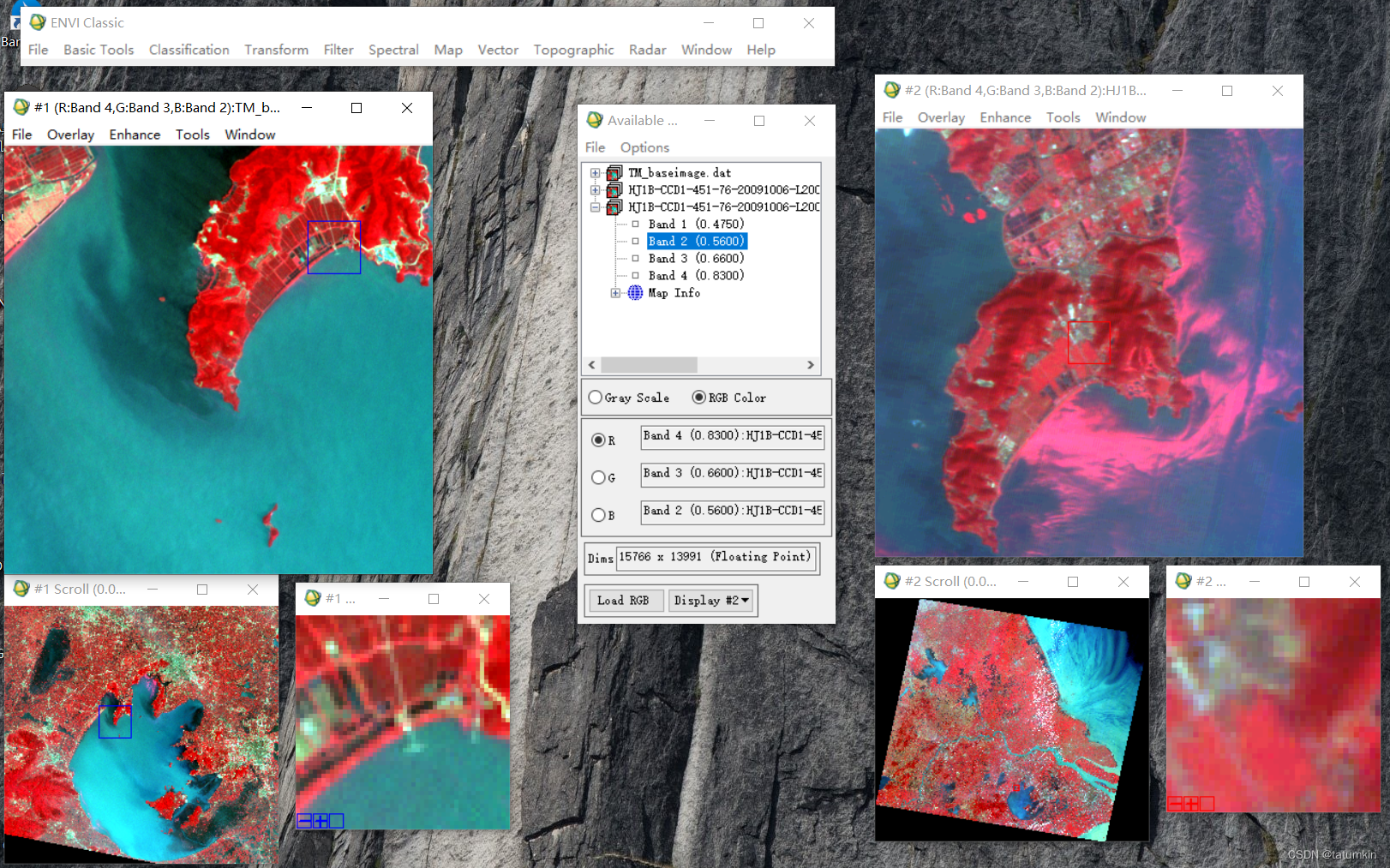

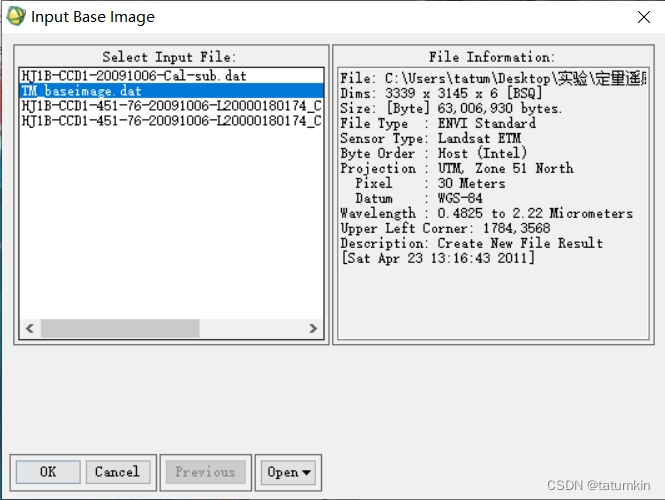

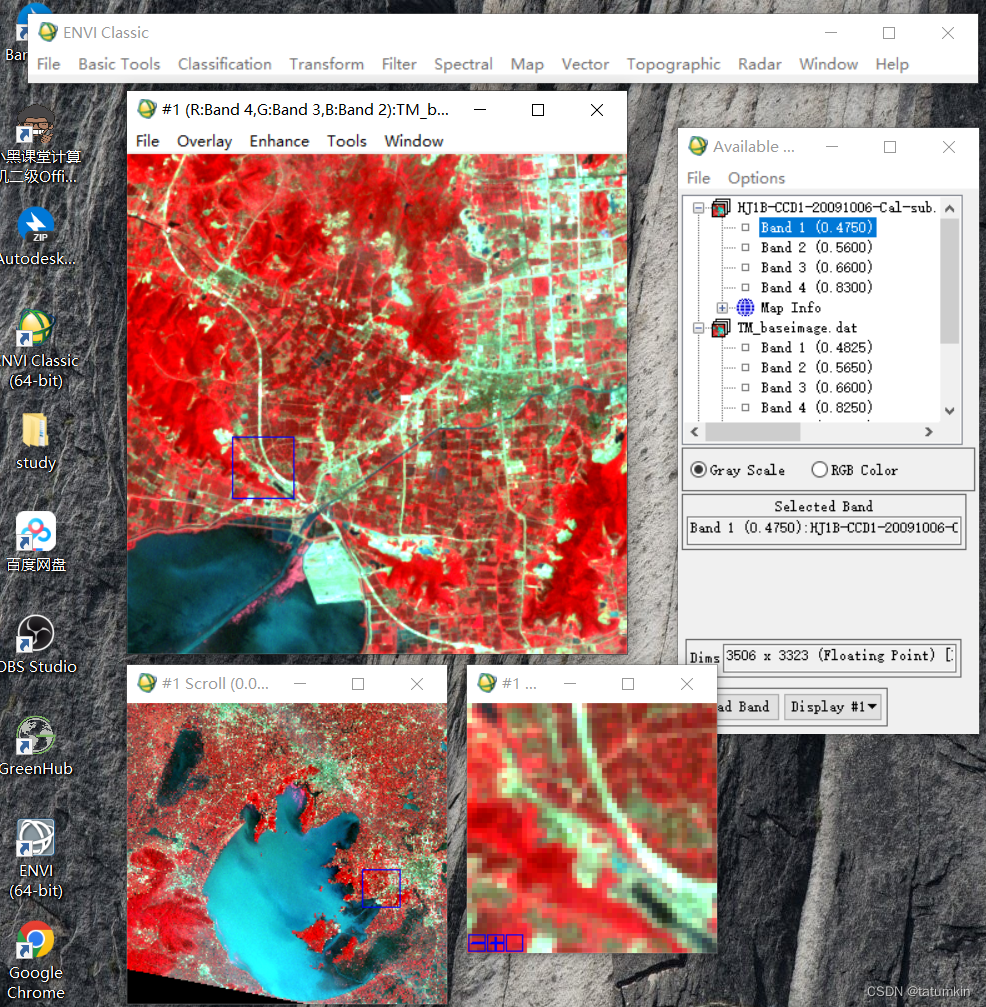

3) 在classic版本下执行操作，自动完成定标及波段合成 2.几何精校正 原始影像为2级产品（几何粗校正产品），存在明显的地理定位偏差 几何精校正 基准影像：Landsat5-TM 正射产品 执行基础：地面控制点GCP 功能模块：Geometric Correction/Registration/Warp from GCPs：Image to Image Registration （或Geometric Correction/Registration/Image Registration Workflow） 方法：二次多项式，双线性内插重采样 1）对比未矫正的图像与基准图像
2）查看定标后的图像

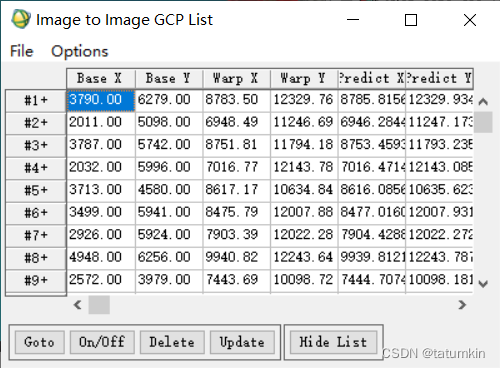

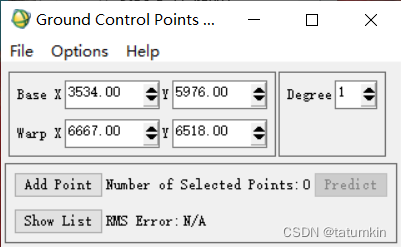

3)在定标模块中添加控制点 (图a) 并且进行查看(图b) ,之后对控制点进行保存 (图c) 图a添加控制点 图b查看控制点 共39个

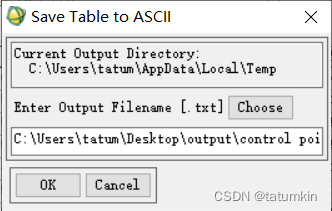

图c保存控制点 4)加载校正图像(图d)对其进行校正，查看校正后的图像(图e)
图d加载待校正的图像

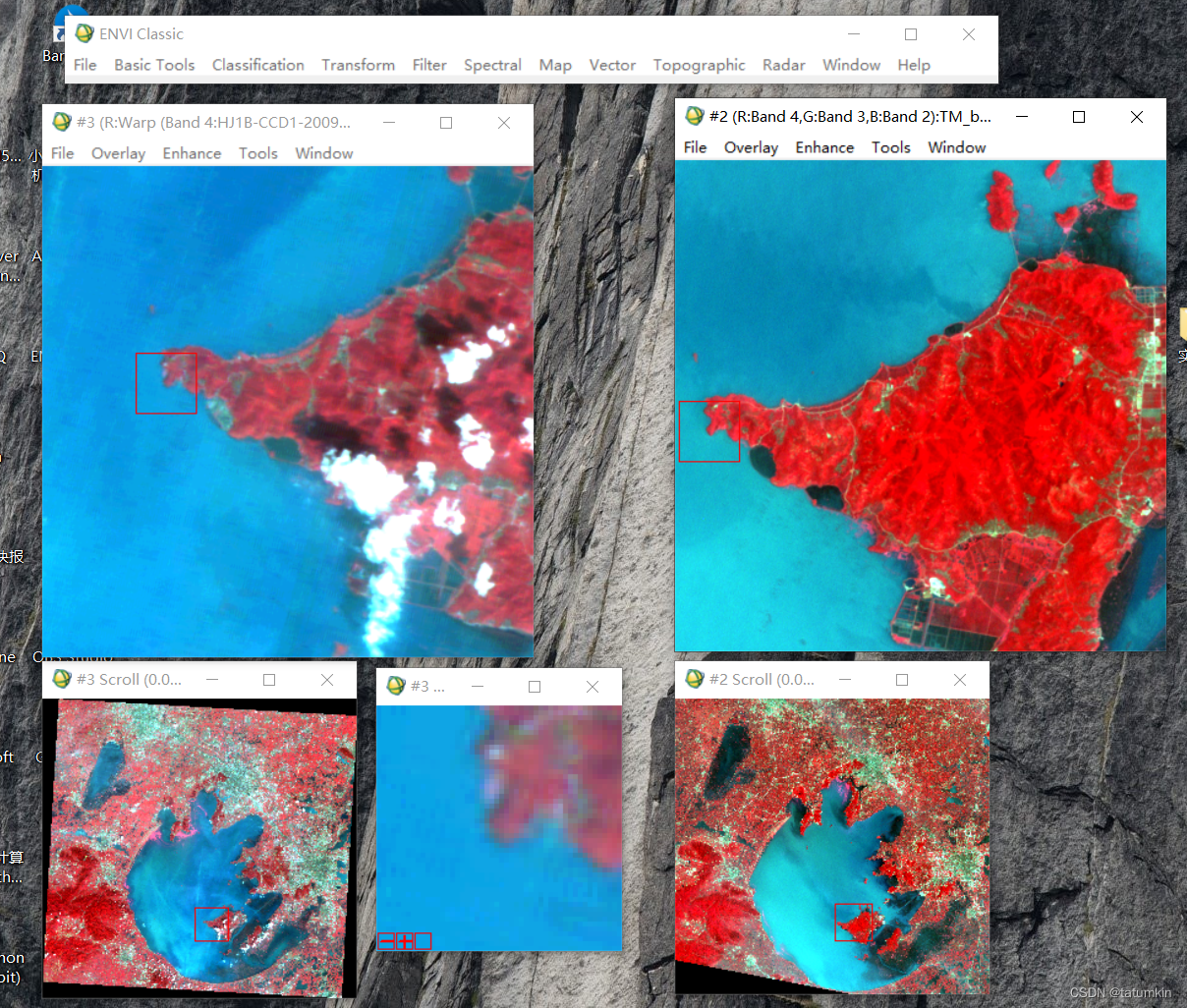

图e 查看校正后的图像

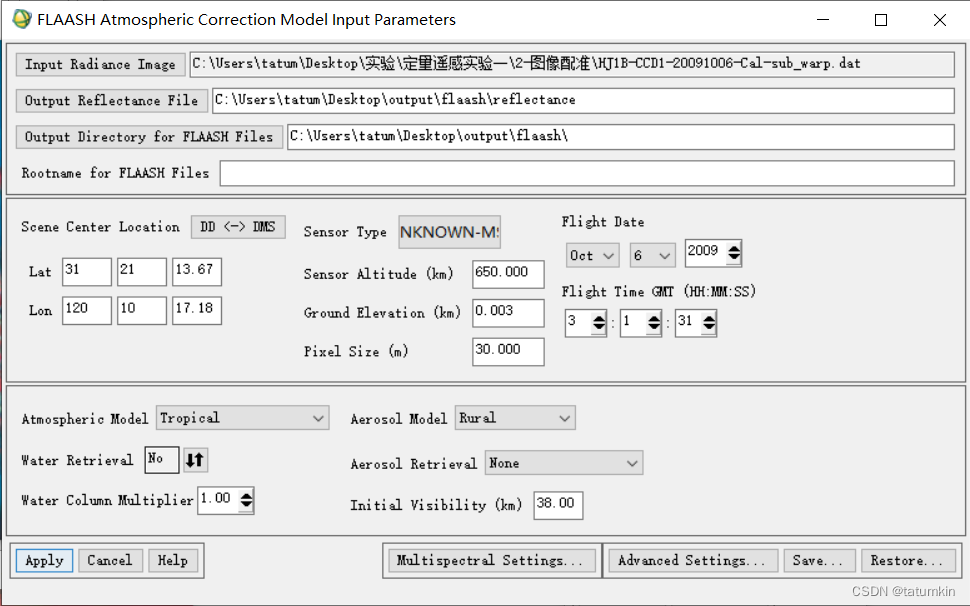

3.大气校正 功能模块：FLAASH 输入数据必须采用BIP或BIL格式来组织 需要HJ-CCD传感器的光谱响应函数（.sli文件，可自行制作：Display/New Plot Window工具，结果保存为光谱库文件：Export/Spectral Library） 1）通过FLAASH插件进行大气校正设置各个参数

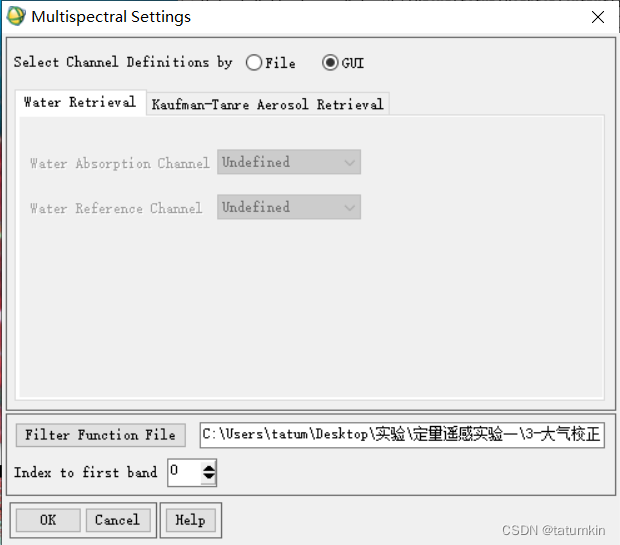

2)大气校正中多光谱设置
3)查看校正后的图像以及图像的光谱曲线

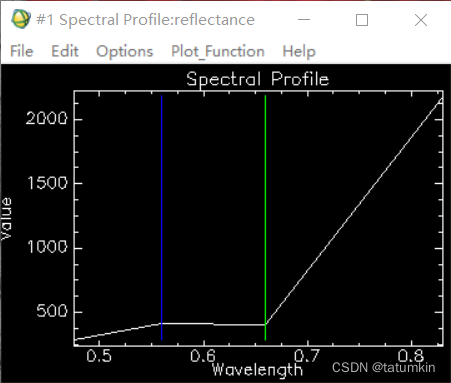

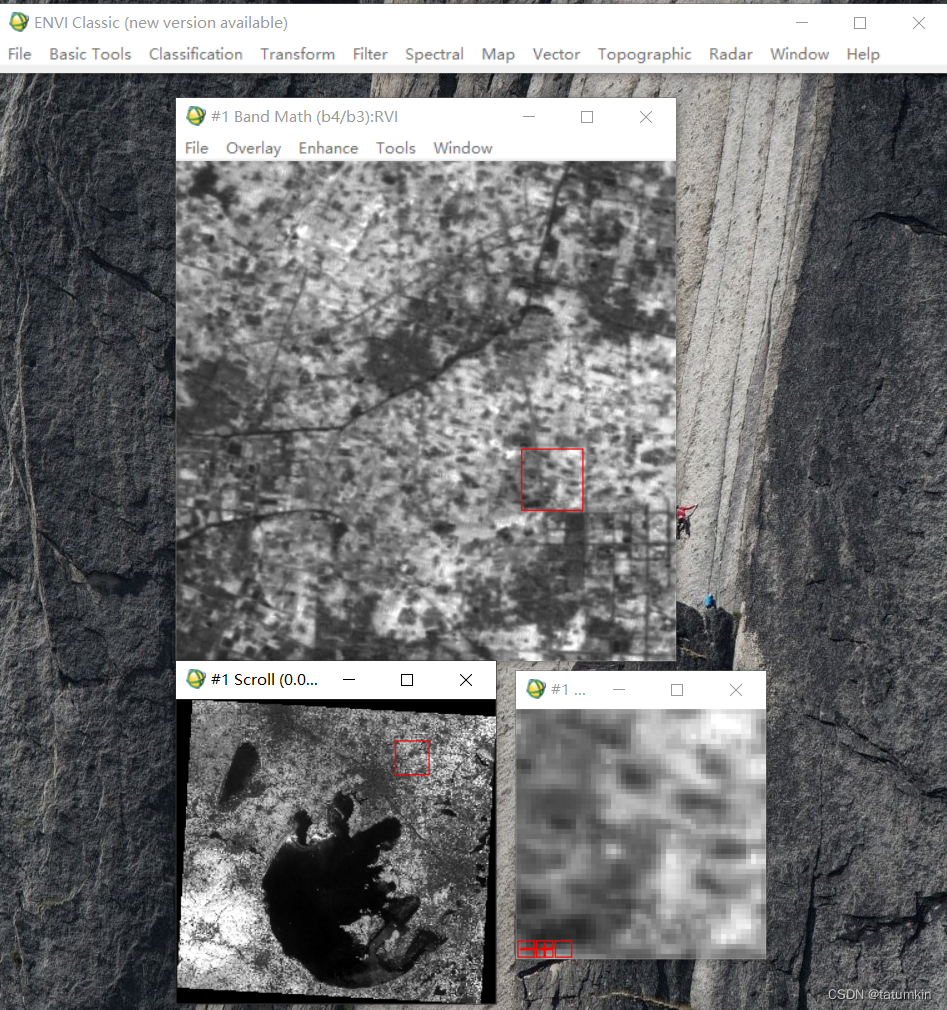

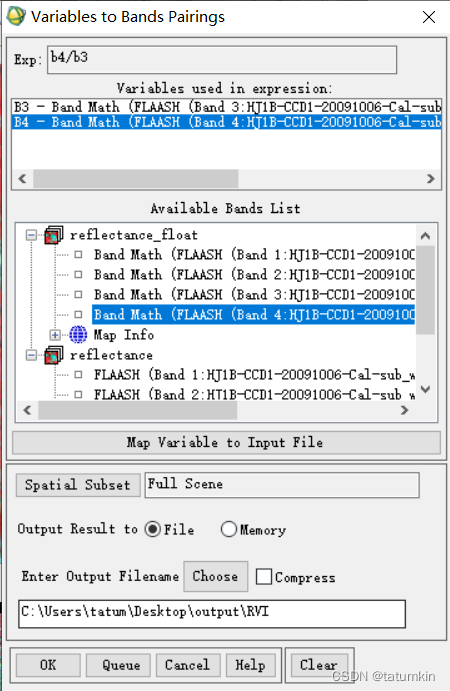

大气校正后的光谱曲线 4.湖区的裁剪与RVI计算 湖区裁剪 矢量图层：太湖水体矢量边界 输入数据：大气校正之后的绝对反射率 功能模块：Regions of interest/Subset Data from ROIs RVI：叶绿素浓度遥感反演指标 计算方法——Bandmath：b4/b3 1）RVI计算 通过Band Math工具进行波段计算并且查看计算后的图像 RVI计算结果专题图 2)裁剪太湖数据 首先在classic版本中加载太湖边界数据(图a)，将其转换城ROI(t图b)，对其进行裁剪(图c)并且查看裁剪后的图像(图d)。

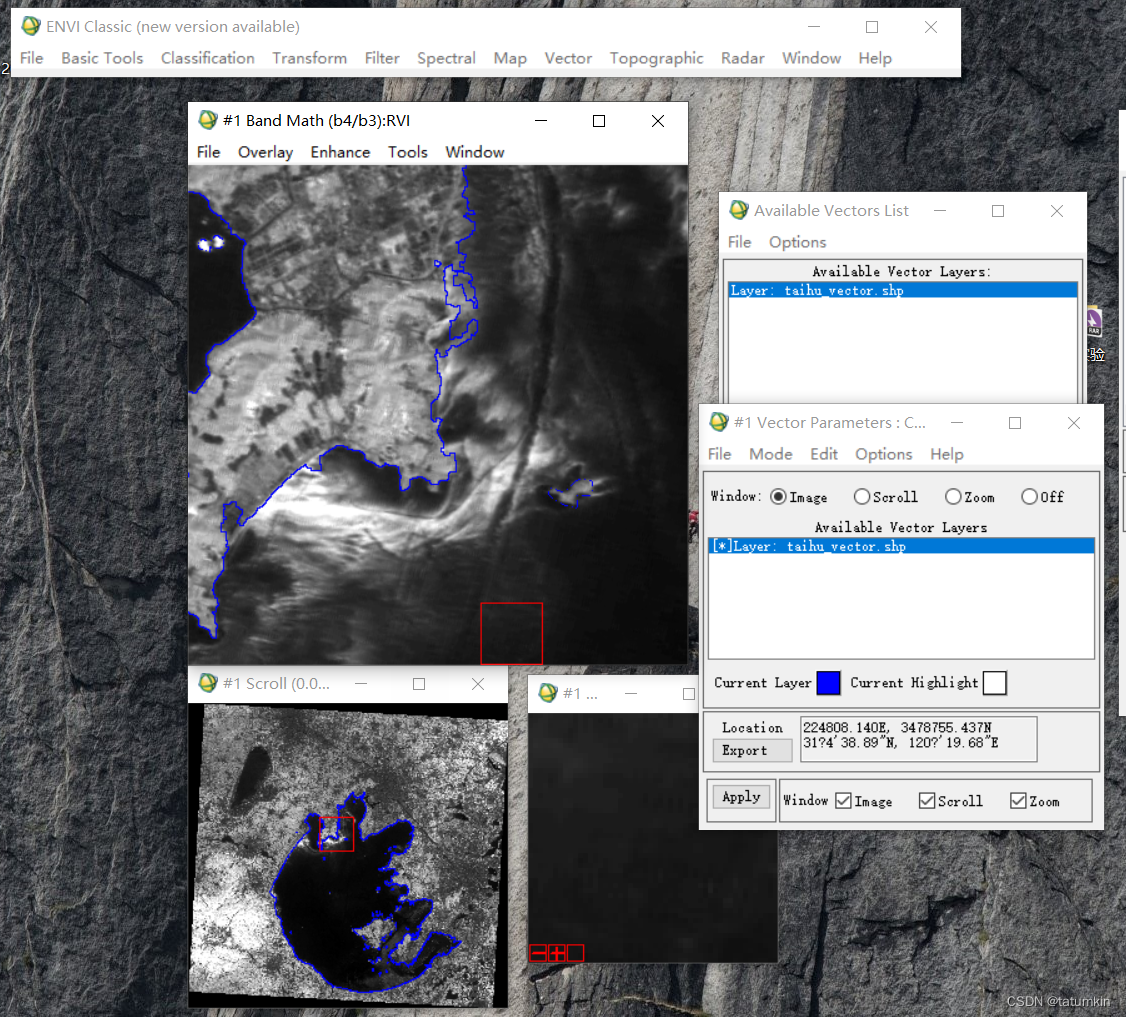

图a加载太湖边界数据

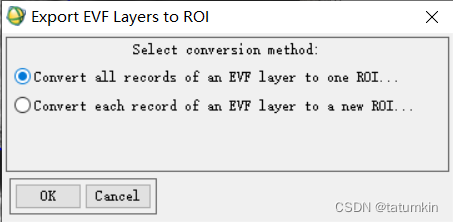

图b将数据转换成ROI

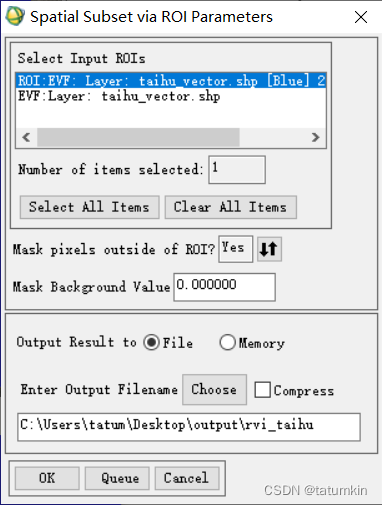

图c裁剪数据

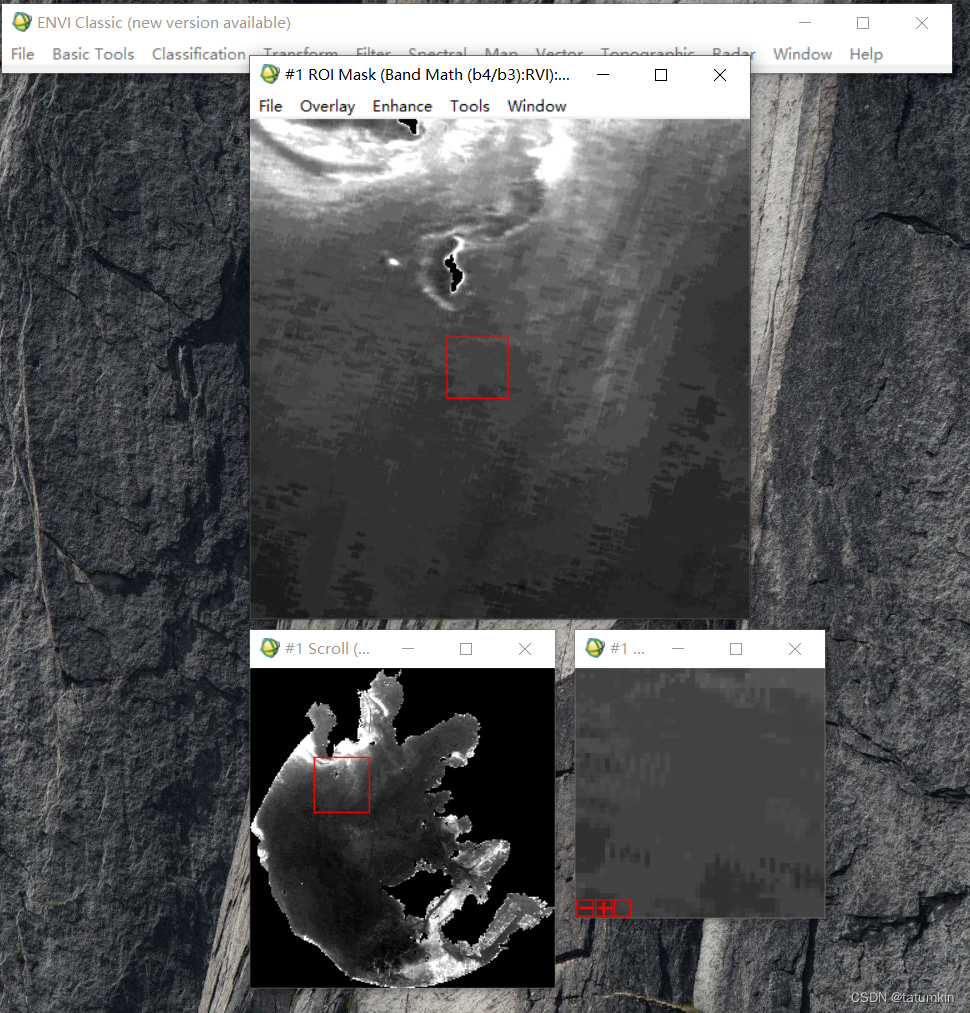

图d显示裁剪后的图像
5.建立反演模型 将反演点生成感兴趣区或矢量化(图1)，可选方法： ENVI-Classic：ROI Tool/ROI_Type/Input Points from ASCⅡ ArcGIS环境下：File/Add Data/Add XY Data RVI数值截取（基于反演点样本），两种方法： ENVI-ROI Tool：File/Output ROIs to ASCⅡ (图2) ArcGIS：ArcToolbox/Spatial Analyst Tools/Extraction/Extract Values to Points 建立数学反演模型：Chla实测值与RVI数据导入EXCEL或SPSS等执行回归分析，得到数学回归方程 图(3) EXCEL→数据→从文本/CSV导入实测数据，一定要转换为数字 EXCEL插入→散点图→（选择散点）添加趋势线→显示公式（勾选）/显示R平方值（勾选） Bandmath执行反演，得到湖区叶绿素浓度的空间分布 (图4)

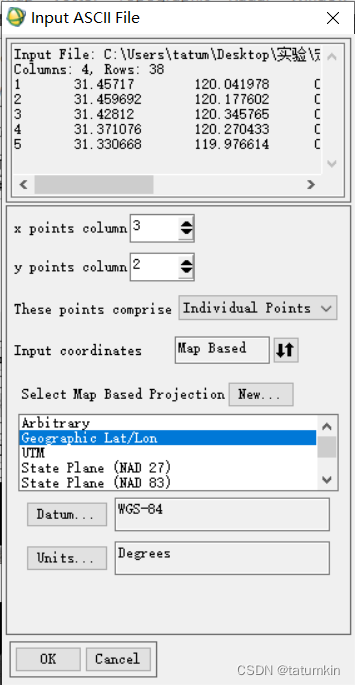

图1 导入反演点 图2 RVI数值截取

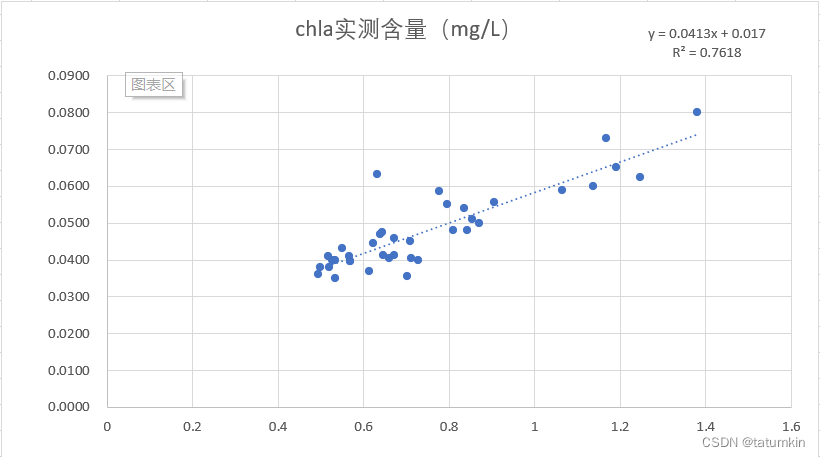

图3 通过excel表格得到数学回归方程
图4 叶绿素浓度反演效果图 6.结果检验与专题制图 1)将验证点生成ROI或矢量图层，对叶绿素浓度反演结果执行数值提取操作 将验证样本的实测值与遥感反演结果导入EXCEL或SPSS中执行回归分析，得到二者的决定系数，并检验实测值与遥感估算值之间的一致性（借助散点图）图(1)

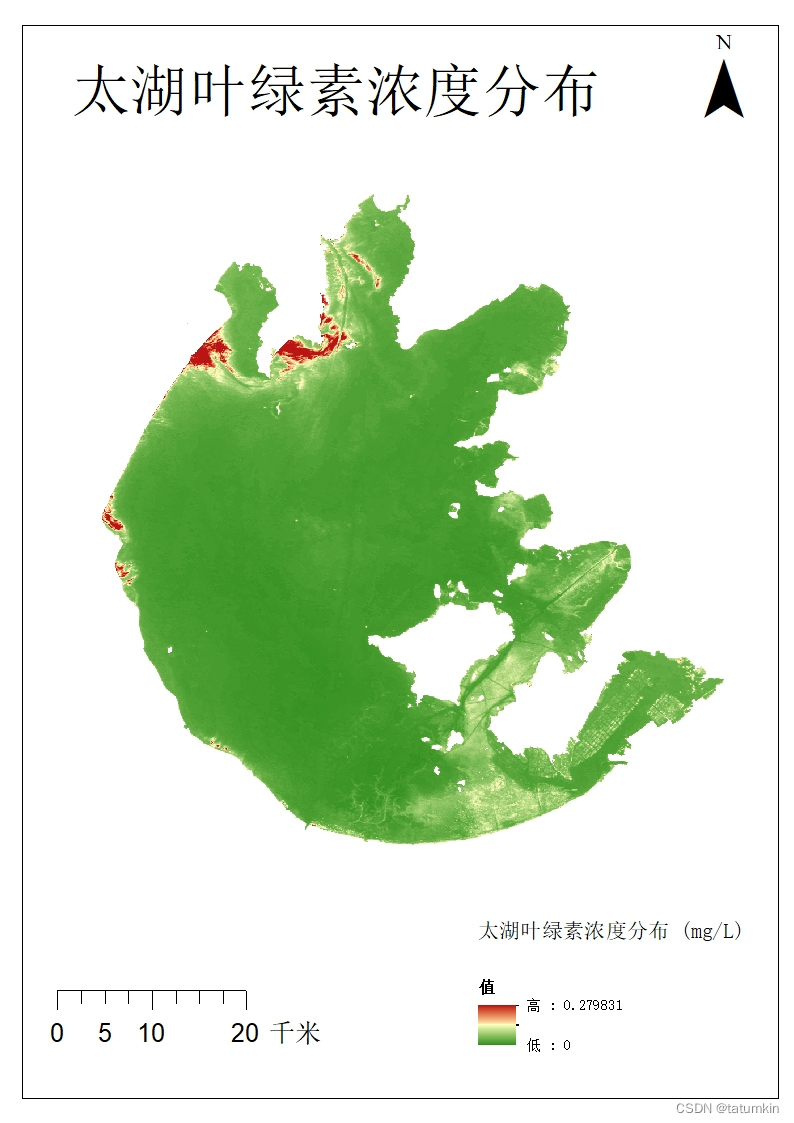

图1反演验证 2)专题图制作 通过ArcGis制作专题图
|
