在上一篇博客《go语言｜数据结构：二叉树可视化（制作svg格式树形图）》中，已实现了用svg图片展示二叉树的树形结构。但对非满二叉树的比较复杂，需要先转成满二叉树，再获取各结点在满二叉树中的对应坐标位置，这种做法明显有个缺点就是遍历的次数比较多。
树形图的关键在于获取结点的坐标。对满二叉树的来说，它的坐标数组可以标记为：[[(0,0)], [(1,0), (1,1)], [(2,0), (2,1), (2,2), (2,3)], [(3,0),(3,1), ...], ...]；如能对任意二叉树只做一次遍布，就获得这样的坐标，效率就提高了。首先，从递归遍历说起——
递归遍历
递归遍历时，看数据域和左右子树结点出现的位置顺序看，分先序、中序、后序三种方式。不管哪种方式都可以用2种方法，一种是直接打印遍历结果、一种返回遍历结果（结点的数据域数组）。如下代码，以先序遍历为例：
package main
import "fmt"
type btNode struct {
Data interface{}
Lchild *btNode
Rchild *btNode
}
type biTree struct {
Root *btNode
}
func Build(List ...interface{}) *biTree {
if len(List) == 0 || List[0] == nil {
return &biTree{}
}
node := &btNode{Data: List[0]}
Queue := []*btNode{node}
for lst := List[1:]; len(lst) > 0 && len(Queue) > 0; {
cur, val := Queue[0], lst[0]
Queue, lst = Queue[1:], lst[1:]
if val != nil {
cur.Lchild = &btNode{Data: val}
Queue = append(Queue, cur.Lchild)
}
if len(lst) > 0 {
val, lst = lst[0], lst[1:]
if val != nil {
cur.Rchild = &btNode{Data: val}
Queue = append(Queue, cur.Rchild)
}
}
}
return &biTree{Root: node}
}
func (bt *btNode) PreorderPrint() {
if bt != nil {
fmt.Print(bt.Data, " ")
bt.Lchild.PreorderPrint()
bt.Rchild.PreorderPrint()
}
}
func (bt *btNode) PreorderList() []interface{} {
var res []interface{}
if bt != nil {
res = append(res, bt.Data)
res = append(res, bt.Lchild.PreorderList()...)
res = append(res, bt.Rchild.PreorderList()...)
}
return res
}
func main() {
tree := Build(1, 2, 3, 4, 5, 6, 7, 8)
fmt.Println(tree.Root.PreorderList())
tree.Root.PreorderPrint()
}创建函数Build()也作了改进，直接用变长参数，而非之前用数组作参数。另外，参数中如有不能连接的结点，直接放弃而非抛出错误panic()。如参数 1,nil,nil,2,3 就只返回一个结点。
深度的遍历
递归遍历核心就以下三行代码，先读出数据域，后左右递归的即先序遍历；读出放中间或最后一行就变成中序和后序遍历了。
fmt.Print(bt.Data, " ") //读出数据域
bt.Lchild.PreorderPrint() //左子树递归
bt.Rchild.PreorderPrint() //右子树递归
如果把bt.Data换成其它呢，结点结构就定义了三个值，换成bt.Lchild，bt.Rchild就能遍历出左右子树结点。这样用处不大， 如果写成 bt.Lchild!=nil 或者 bt.Rchild!=nil，遍历结果就是该结点是否有左子树或右子树；写成 bt.Lchild==nil && bt.Rchild==nil 就能判断是否为叶结点。如果换作一个自定义函数呢，那就能得到自己想要的结果。也可以玩其它花样，比如累加所有结点的和，为了方便默认它们的数据域都是整数：
//相同代码部分略，见上面的代码
func (bt *btNode) SumTree() int {
var res int
if bt != nil {
res += bt.Data.(int)
res += bt.Lchild.SumTree()
res += bt.Rchild.SumTree()
}
return res
}
func main() {
tree := Build(1, 5, 26, 9, 8, 51)
fmt.Println(tree.Root.SumTree())
}
// 输出结果 100深度和高度的概念
深度是从根节点数到它的叶节点，高度是从叶节点数到它的根节点。即深度是从上到下计数的，而高度是从下往上计数。
二叉树的深度是指所有结点中最深的结点所在的层数。对于整棵树来说，最深的叶结点的深度就是树的深度，即树的高度和深度是相等的。但同一层的节点的深度是相同，它们的高度不一定相同。如下图，节点2和3的深度相等，但高度不相等；节点4、5、6深度也相等，但高度不全相等。

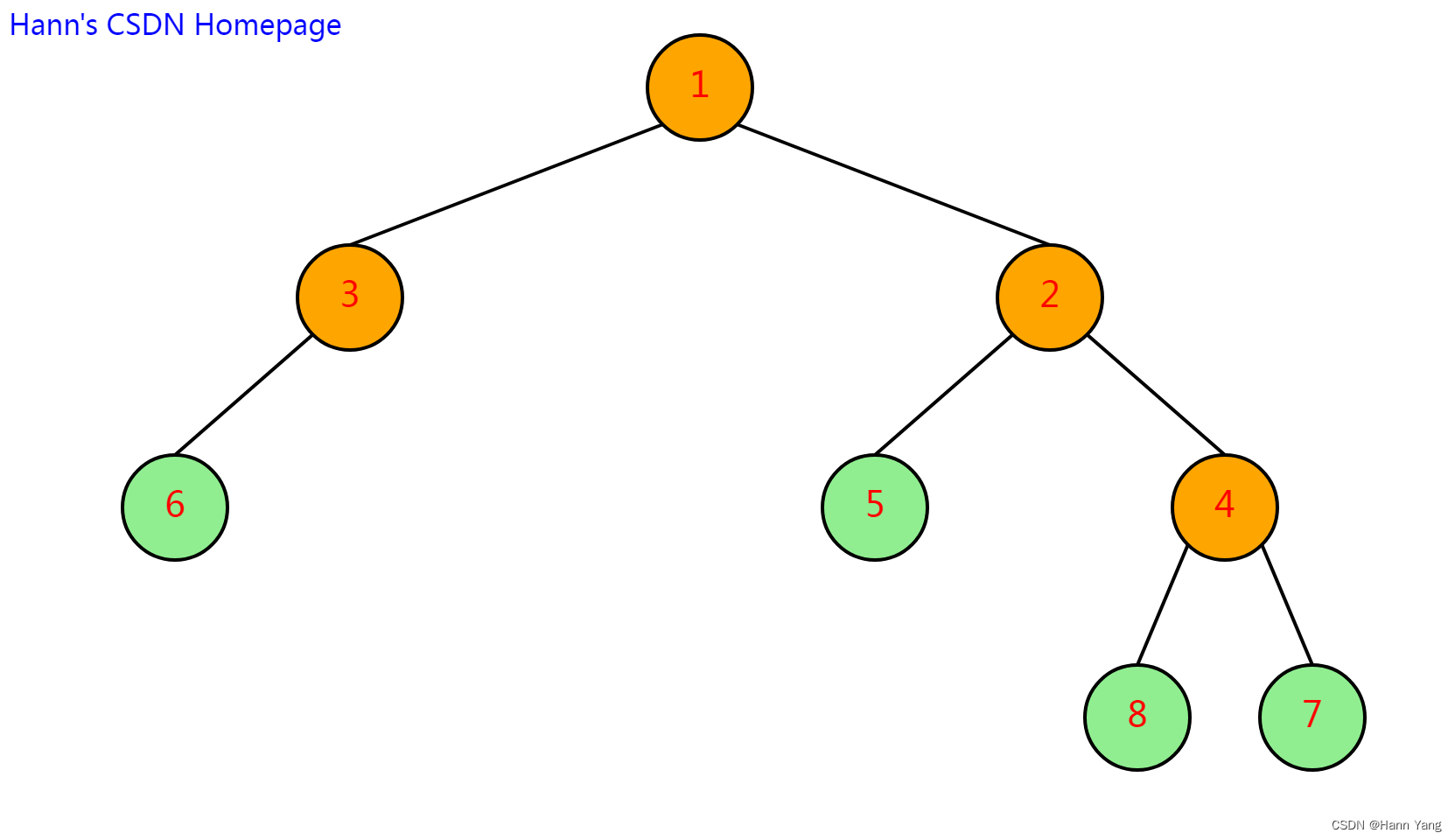

深度的遍历
从二叉树深度的定义可知，二叉树的深度应为其左、右子树深度的最大值加1。由此，需先分别求得左、右子树的深度，算法中“访问结点”的操作为：求得左、右子树深度的最大值，然后加 1 。递归代码如下：
func (bt *btNode) MaxDepth() int {
if bt == nil {
return 0
}
Lmax := bt.Lchild.MaxDepth()
Rmax := bt.Rchild.MaxDepth()
if Lmax > Rmax {
return 1 + Lmax
} else {
return 1 + Rmax
}
}遍历时用上这个函数就可得到所有结点的深度了，完整测试代码以8个结点的完全二叉树为例，返回结果是：“4 3 2 1 1 2 1 1”。最大值4为根结点的尝试，也就是整个二叉树的深度或高度；四个最小值1，表示有四个叶结点。
package main
import "fmt"
type btNode struct {
Data interface{}
Lchild *btNode
Rchild *btNode
}
type biTree struct {
Root *btNode
}
func Build(List ...interface{}) *biTree {
if len(List) == 0 || List[0] == nil {
return &biTree{}
}
node := &btNode{Data: List[0]}
Queue := []*btNode{node}
for lst := List[1:]; len(lst) > 0 && len(Queue) > 0; {
cur, val := Queue[0], lst[0]
Queue, lst = Queue[1:], lst[1:]
if val != nil {
cur.Lchild = &btNode{Data: val}
Queue = append(Queue, cur.Lchild)
}
if len(lst) > 0 {
val, lst = lst[0], lst[1:]
if val != nil {
cur.Rchild = &btNode{Data: val}
Queue = append(Queue, cur.Rchild)
}
}
}
return &biTree{Root: node}
}
func (bt *btNode) PreorderDepth() {
if bt != nil {
fmt.Print(bt.MaxDepth(), " ")
bt.Lchild.PreorderDepth()
bt.Rchild.PreorderDepth()
}
}
func (bt *btNode) MaxDepth() int {
if bt == nil {
return 0
}
Lmax := bt.Lchild.MaxDepth()
Rmax := bt.Rchild.MaxDepth()
if Lmax > Rmax {
return 1 + Lmax
} else {
return 1 + Rmax
}
}
func main() {
tree := Build(1, 2, 3, 4, 5, 6, 7, 8)
tree.Root.PreorderDepth()
}叶结点的遍历
func (bt *btNode) LeafPrint() {
if bt != nil {
if bt.Lchild == nil && bt.Rchild == nil {
fmt.Print(bt.Data, " ")
}
bt.Lchild.LeafPrint()
bt.Rchild.LeafPrint()
}
}
func (bt *btNode) LeafList() []interface{} {
var res []interface{}
if bt != nil {
if bt.Lchild == nil && bt.Rchild == nil {
res = append(res, bt.Data)
}
res = append(res, bt.Lchild.LeafList()...)
res = append(res, bt.Rchild.LeafList()...)
}
return res
}
结点结构的三变量都用过了，对得到结点的坐标帮助不大，坐标需要的是结点在树中的层数和所在层数的索引号。于是尝试引入其它变量——
坐标的遍历
纵坐标遍历
//相同代码部分略，见上面的代码

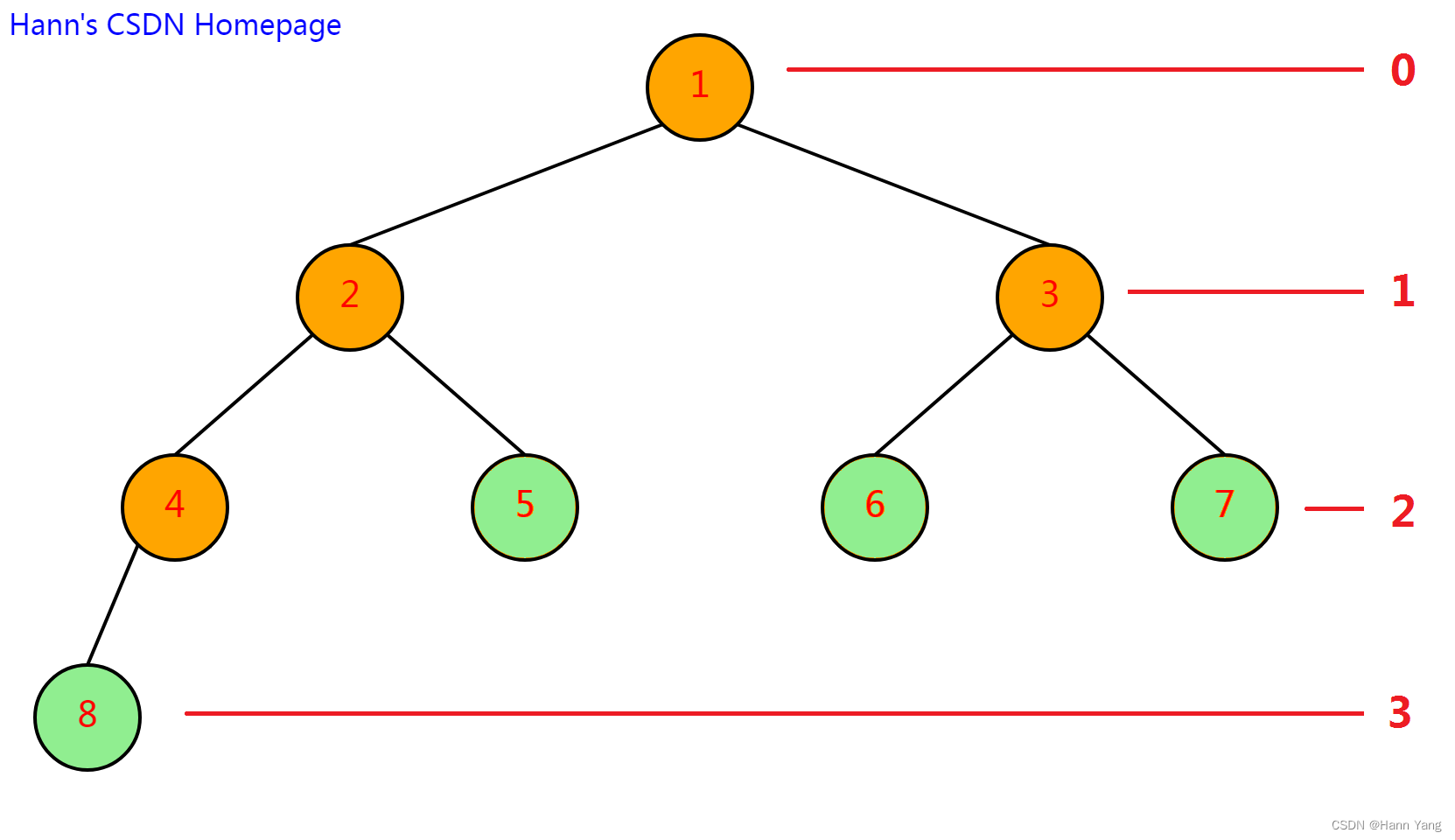

func (bt *btNode) LevelPrint(y int) {
if bt != nil {
fmt.Print(bt.Data, ":", y, " ")
y++
bt.Lchild.LevelPrint(y)
bt.Rchild.LevelPrint(y)
y--
}
}
func main() {
tree := Build(1, 2, 3, 4, 5, 6, 7, 8)
tree.Root.LevelPrint(0)
}
//输出结果 1:0 2:1 4:2 8:3 5:2 3:1 6:2 7:2
改成返回数组形式如下： 另外也可以把y++,y--改成参数y+1，输出[0 1 2 3 2 1 2 2]，结果相同。
//相同代码部分略，见上面的代码
func (bt *btNode) LevelList(y int) []int {
var res []int
if bt != nil {
res = append(res, y)
res = append(res, bt.Lchild.LevelList(y+1)...)
res = append(res, bt.Rchild.LevelList(y+1)...)
}
return res
}
func main() {
tree := Build(1, 2, 3, 4, 5, 6, 7, 8)
fmt.Print(tree.Root.LevelList(0))
}横坐标遍历
依葫芦画瓢，照纵坐标的方式遍历：
func (bt *btNode) IndexPrint(x int) {
if bt != nil {
fmt.Print(bt.Data, ":", x, " ")
bt.Lchild.IndexPrint(x - 1)
bt.Rchild.IndexPrint(x + 1)
}

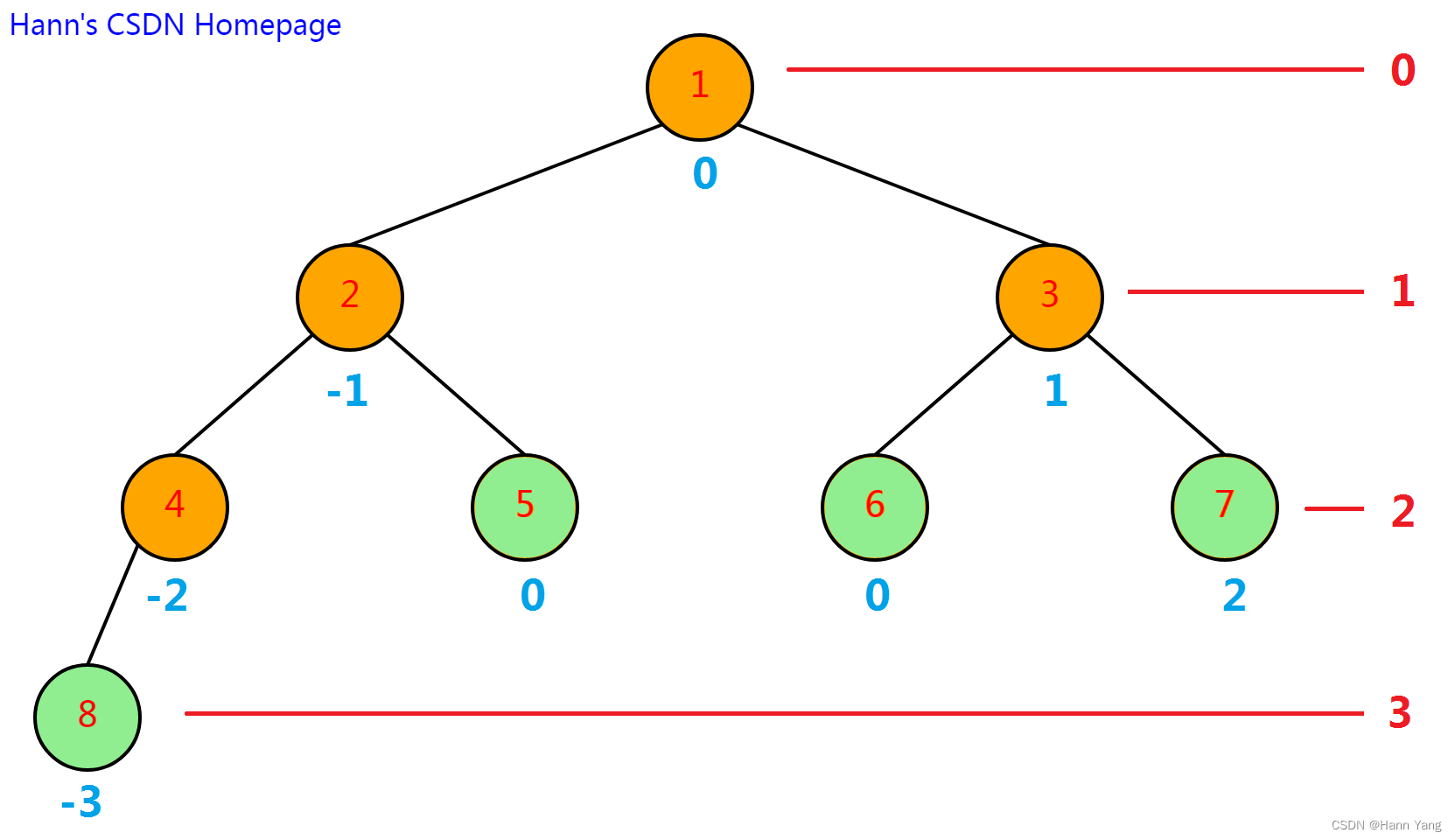

}但结果不符合要求：1:0 2:-1 4:-2 8:-3 5:0 3:1 6:0 7:2

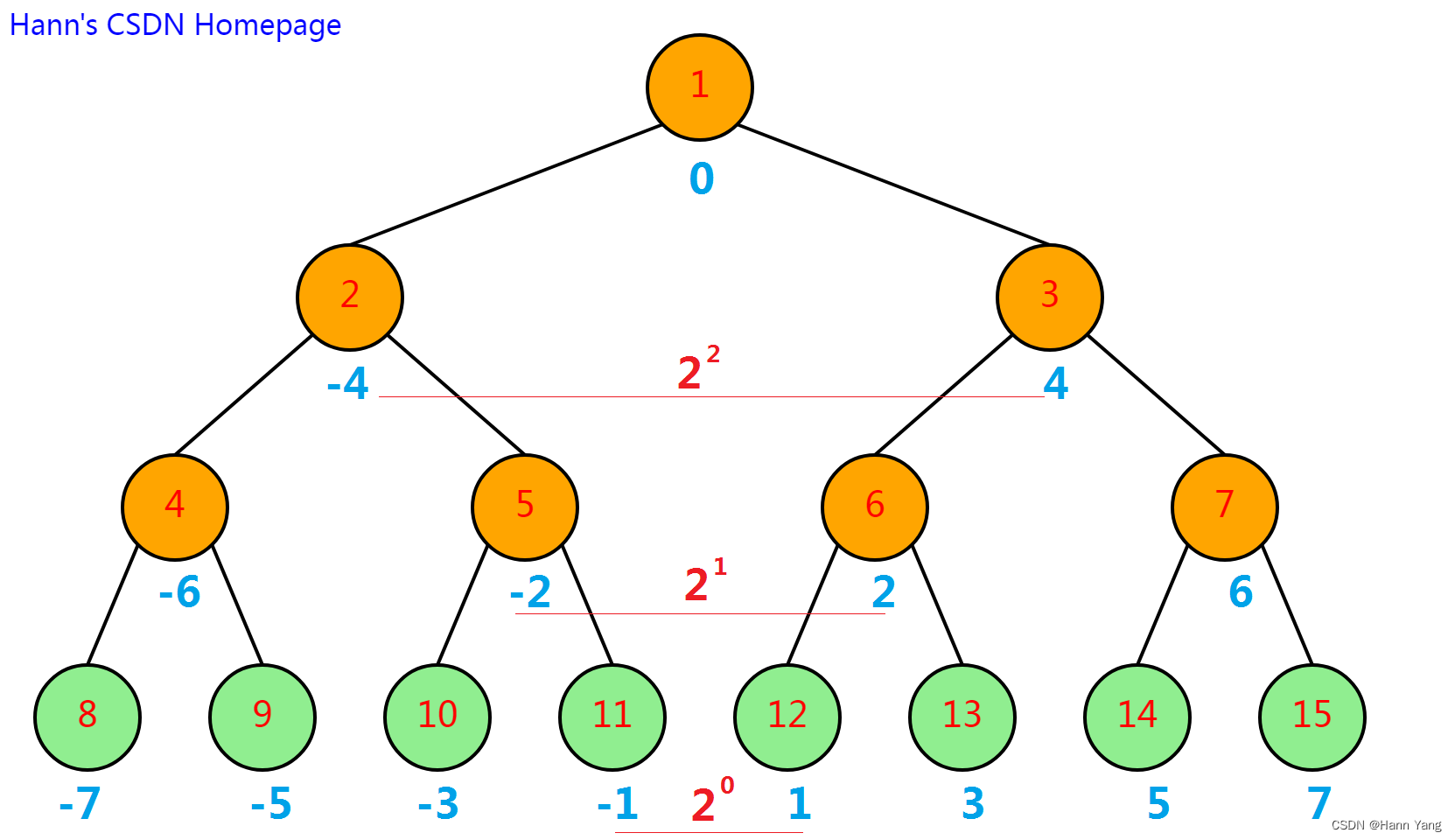

最底下一层最靠近中间的左右两结点横坐标是-1,1就OK了，以满二叉树为例来说比较好理解：

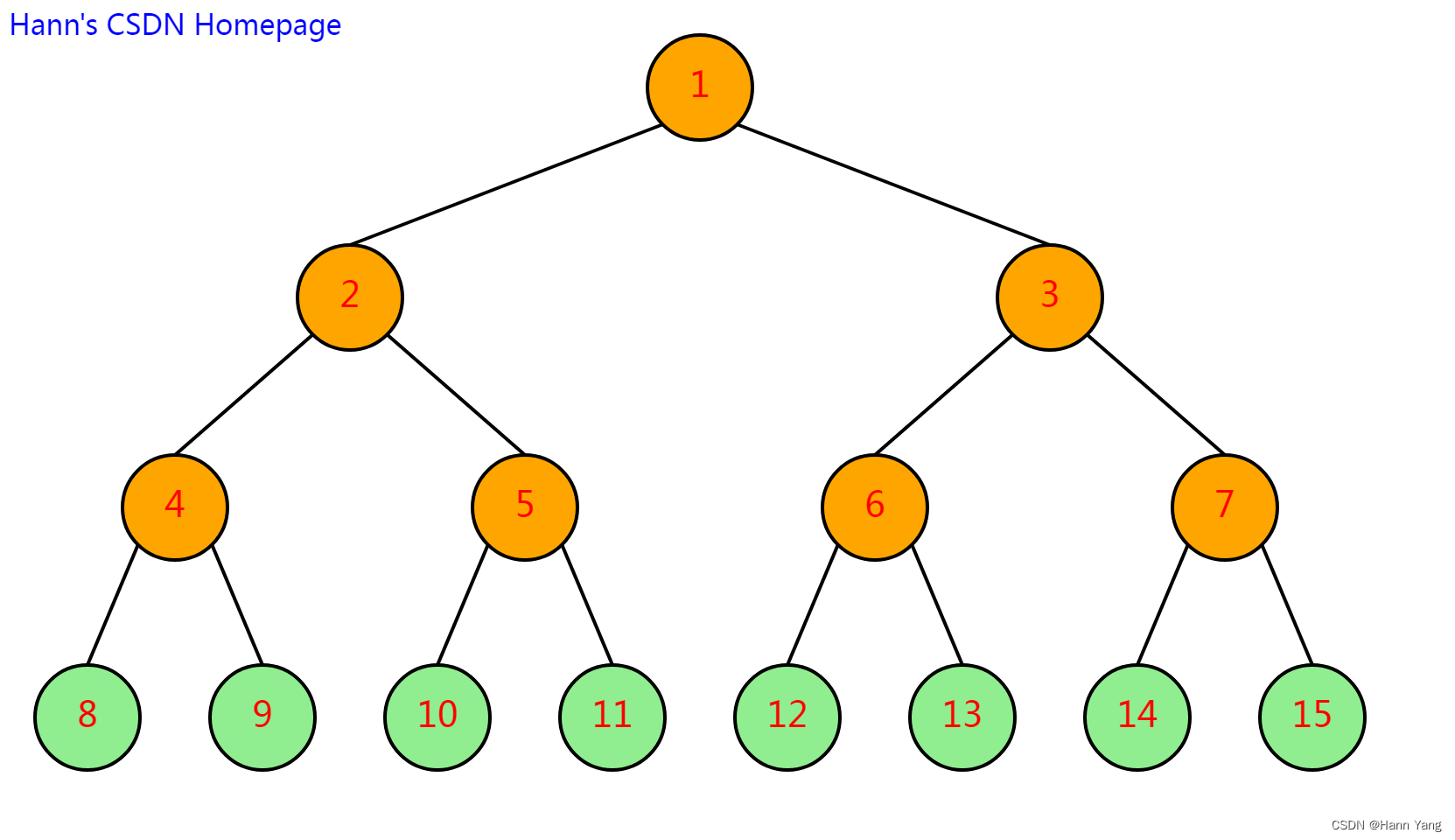

从上图的规律看，每层平移的距离不一样的，不能平移正负1，移动距离应该是2的高度减一次方才对，调用时参数为（0,2的高度-2次方），完整的测试代码如下：
package main
import "fmt"
type btNode struct {
Data interface{}
Lchild *btNode
Rchild *btNode
}
type biTree struct {
Root *btNode
}
func Build(List ...interface{}) *biTree {
if len(List) == 0 || List[0] == nil {
return &biTree{}
}
node := &btNode{Data: List[0]}
Queue := []*btNode{node}
for lst := List[1:]; len(lst) > 0 && len(Queue) > 0; {
cur, val := Queue[0], lst[0]
Queue, lst = Queue[1:], lst[1:]
if val != nil {
cur.Lchild = &btNode{Data: val}
Queue = append(Queue, cur.Lchild)
}
if len(lst) > 0 {
val, lst = lst[0], lst[1:]
if val != nil {
cur.Rchild = &btNode{Data: val}
Queue = append(Queue, cur.Rchild)
}
}
}
return &biTree{Root: node}
}
func Pow2(x int) int { //x>=0
res := 1
for i := 0; i < x; i++ {
res *= 2
}
return res
}
func Max(L, R int) int {
if L > R {
return L
} else {
return R
}
}
func (bt *btNode) MaxDepth() int {
if bt == nil {
return 0
}
Lmax := bt.Lchild.MaxDepth()
Rmax := bt.Rchild.MaxDepth()
return 1 + Max(Lmax, Rmax)
}
func (bt *btNode) IndexPrint(x, w int) {
if bt != nil {
fmt.Print(bt.Data, ":", x, " ")
bt.Lchild.IndexPrint(x-w, w/2)
bt.Rchild.IndexPrint(x+w, w/2)
}
}
func main() {
tree := Build(1, 2, 3)
tree.Root.IndexPrint(0, Pow2(tree.Root.MaxDepth()-2))
fmt.Println()
tree = Build(1, 2, 3, 4, 5, 6, 7)
tree.Root.IndexPrint(0, Pow2(tree.Root.MaxDepth()-2))
fmt.Println()
tree = Build(1, 2, 3, 4, 5, 6, 7, 8)
tree.Root.IndexPrint(0, Pow2(tree.Root.MaxDepth()-2))
fmt.Println()
tree = Build(1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15)
tree.Root.IndexPrint(0, Pow2(tree.Root.MaxDepth()-2))
fmt.Println()
}
/*输出结果
1:0 2:-1 3:1
1:0 2:-2 4:-3 5:-1 3:2 6:1 7:3
1:0 2:-4 4:-6 8:-7 5:-2 3:4 6:2 7:6
1:0 2:-4 4:-6 8:-7 9:-5 5:-2 10:-3 11:-1 3:4 6:2 12:1 13:3 7:6 14:5 15:7
*/
横纵坐标联合输出
综上，把横纵坐标放一起以数组形式输出，参数多一个是变动的平移距离：
//相同代码部分略，见上面的代码
func (bt *btNode) Coordinate(x, y, w int) []interface{} {
var res []interface{}
if bt != nil {
res = append(res, []interface{}{bt.Data, x, y})
res = append(res, bt.Lchild.Coordinate(x-w, y+1, w/2)...)
res = append(res, bt.Rchild.Coordinate(x+w, y+1, w/2)...)
}
return res
}
func main() {
tree := Build(1, 2, 3)
fmt.Println(tree.Root.Coordinate(0, 0, Pow2(tree.Root.MaxDepth()-2)))
tree = Build(1, 2, 3, 4, 5, 6, 7)
fmt.Println(tree.Root.Coordinate(0, 0, Pow2(tree.Root.MaxDepth()-2)))
tree = Build(1, 2, 3, nil, nil, 5, 6, 7, 8)
fmt.Println(tree.Root.Coordinate(0, 0, Pow2(tree.Root.MaxDepth()-2)))
tree = Build(1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15)
fmt.Println(tree.Root.Coordinate(0, 0, Pow2(tree.Root.MaxDepth()-2)))
tree = Build(1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16)
fmt.Println(tree.Root.Coordinate(0, 0, Pow2(tree.Root.MaxDepth()-2)))
}
/*输出结果
[[1 0 0] [2 -1 1] [3 1 1]]
[[1 0 0] [2 -2 1] [4 -3 2] [5 -1 2] [3 2 1] [6 1 2] [7 3 2]]
[[1 0 0] [2 -4 1] [3 4 1] [5 2 2] [7 1 3] [8 3 3] [6 6 2]]
[[1 0 0] [2 -4 1] [4 -6 2] [8 -7 3] [9 -5 3] [5 -2 2] [10 -3 3] [11 -1 3] [3 4 1] [6 2 2] [12 1 3] [13 3 3] [7 6 2] [14 5 3] [15 7 3]]
[[1 0 0] [2 -8 1] [4 -12 2] [8 -14 3] [16 -15 4] [9 -10 3] [5 -4 2] [10 -6 3] [11 -2 3] [3 8 1] [6 4 2] [12 2 3] [13 6 3] [7 12 2] [14 10 3] [15 14 3]]
*/至此，坐标遍历全部完成，再加上判断有否左右子树结点就能作图了：
package main
import "fmt"
type btNode struct {
Data interface{}
Lchild *btNode
Rchild *btNode
}
type biTree struct {
Root *btNode
}
func Build(List ...interface{}) *biTree {
if len(List) == 0 || List[0] == nil {
return &biTree{}
}
node := &btNode{Data: List[0]}
Queue := []*btNode{node}
for lst := List[1:]; len(lst) > 0 && len(Queue) > 0; {
cur, val := Queue[0], lst[0]
Queue, lst = Queue[1:], lst[1:]
if val != nil {
cur.Lchild = &btNode{Data: val}
Queue = append(Queue, cur.Lchild)
}
if len(lst) > 0 {
val, lst = lst[0], lst[1:]
if val != nil {
cur.Rchild = &btNode{Data: val}
Queue = append(Queue, cur.Rchild)
}
}
}
return &biTree{Root: node}
}
func Pow2(x int) int { //x>=0
res := 1
for i := 0; i < x; i++ {
res *= 2
}
return res
}
func Max(L, R int) int {
if L > R {
return L
} else {
return R
}
}
func (bt *btNode) MaxDepth() int {
if bt == nil {
return 0
}
Lmax := bt.Lchild.MaxDepth()
Rmax := bt.Rchild.MaxDepth()
return 1 + Max(Lmax, Rmax)
}
func (bt *btNode) Coordinate(x, y, w int) []interface{} {
var res []interface{}
if bt != nil {
res = append(res, []interface{}{bt.Data, x, y, w, bt.Lchild != nil, bt.Rchild != nil})
res = append(res, bt.Lchild.Coordinate(x-w, y+1, w/2)...)
res = append(res, bt.Rchild.Coordinate(x+w, y+1, w/2)...)
}
return res
}
func main() {
tree := Build(1, 2, 3, 4, 5, 6, 7, 8)
list := tree.Root.Coordinate(0, 0, Pow2(tree.Root.MaxDepth()-2))
fmt.Println(list)
//数组的遍历
for _, data := range list {
for _, d := range data.([]interface{}) {
fmt.Print(d, " ")
}
/*内循环或者用：
for i, _ := range data.([]interface{}) {
fmt.Print(data.([]interface{})[i], " ")
}
*/
fmt.Println()
}
}
/*输出结果
[[1 0 0 true true] [2 -4 1 true true] [4 -6 2 true false] [8 -7 3 false false] [5 -2 2 false false] [3 4 1 true true] [6 2 2 false false] [7 6 2 false false]]
1 0 0 true true
2 -4 1 true true
4 -6 2 true false
8 -7 3 false false
5 -2 2 false false
3 4 1 true true
6 2 2 false false
7 6 2 false false
*/
作图时的用法，以上面完整代码的输出为例：
遍历到 2 -4 1 2 true true ，表示(-4,1)处是结点2，true true就有2条子树的连线，指向坐标 (-4-2, 1+1) (-4+2, 1+1)，即 (-6, 2) 和 (-2, 2)，即结点4和结点；
遍历到 4 -6 2 1 true false，表示(-6,2)处是结点4，true false说明它只有左子树，指向坐标 (-7,3)，即结点8；
遍历到 8 -7 3 0 false false，表示(-7,3)处是结点8，false,false说明它是叶结点。
具体如何把结点和坐标转换到二叉树svg图形格式，请参见上篇文章：
《go语言｜数据结构：二叉树可视化（制作svg格式树形图）》。
BTW，以上所有代码不论是哪一个递归遍历都可以有三种顺序，比如坐标遍历的代码：
//先序
func (bt *btNode) Coordinate(x, y, w int) []interface{} {
var res []interface{}
if bt != nil {
res = append(res, []interface{}{bt.Data, x, y})
res = append(res, bt.Lchild.Coordinate(x-w, y+1, w/2)...)
res = append(res, bt.Rchild.Coordinate(x+w, y+1, w/2)...)
}
return res
}换个顺序就成为中序和后序遍历：
//中序
func (bt *btNode) Coordinate(x, y, w int) []interface{} {
var res []interface{}
if bt != nil {
res = append(res, bt.Lchild.Coordinate(x-w, y+1, w/2)...)
res = append(res, []interface{}{bt.Data, x, y})
res = append(res, bt.Rchild.Coordinate(x+w, y+1, w/2)...)
}
return res
}
//后序
func (bt *btNode) Coordinate(x, y, w int) []interface{} {
var res []interface{}
if bt != nil {
res = append(res, bt.Lchild.Coordinate(x-w, y+1, w/2)...)
res = append(res, bt.Rchild.Coordinate(x+w, y+1, w/2)...)
res = append(res, []interface{}{bt.Data, x, y})
}
return res
}(本文完)
本文含有隐藏内容，请 开通VIP 后查看
