基于 C 语言实现一个小型编译程序

本次课程设计任务

  • 实现一个小型编译程序

    • 输入:高级语言源程序
    • 输出:四元式程序(必做)
    汇编语言程序(选做)

  • 小型编译程序执行分两个阶段：

    • 第一阶段，将高级语言源程序翻译成四元式程序；

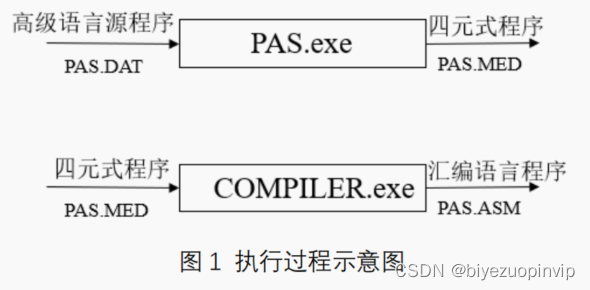

    • 第二阶段，将四元式程序翻译成汇编语言目标程序。如图 1 所示：

在这里插入图片描述

  • 本次课程设计要求所有同学完成小型编译程序的第一阶段（必做），第二阶段为选做题目（完成加分）。

示例

  • 下例为一个名为 PAS.DAT 的高级语言源程序经过 PAS 的编译，产生名为 PAS.MED 的四元式（中间代码）程序；PAS.MED 经过 COMPILER 编译生成 8086/8088 汇编语言目标程序 PAS.ASM。

    /*************************************************************/
/* pas.dat */
/* 高级语言源程序 */
/************************************************************/
while (a>b) do
    begin
    if m>=n then
        a:=a+1
    else
        while k=h do
            x:=x+2;
	m:=n+x*(m+y)
    end
    #
    ~
/*************************************************************/

    /*************************************************************/
/* pas.med */
/* 高级语言生成的四元式文件 */
/*************************************************************/
100 (j>, a, b, 102)
101 (j, , , 117)
102 (j>=,m,n, 104)
103 (j, , , 107)
104 (+,a, 1, T1)
105 (:=,T1, ,a)
106 (j, , , 112)
107 (j=,k, h, 109)
108 (j, , ,112)
109 (+, x,2,T2)
110 (:=,T2, , x)
111 (j, , , 107)
112 (+, m ,y, T3)
113 (*, x, T3, T4)
114 (+, n, T4, T5)
115 (:=,T5, , m)
116 (j, , , 100)
117
/*************************************************************/

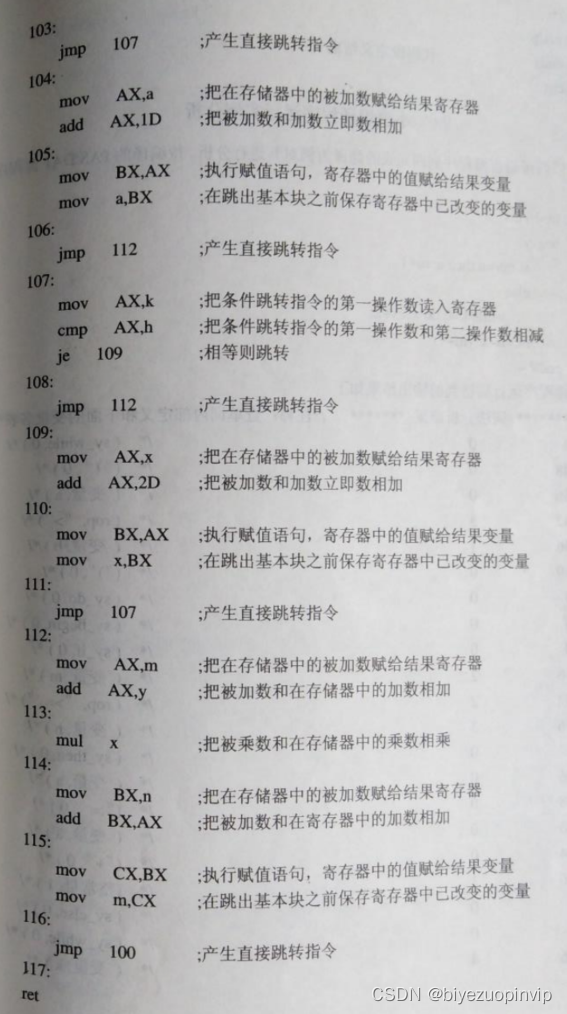

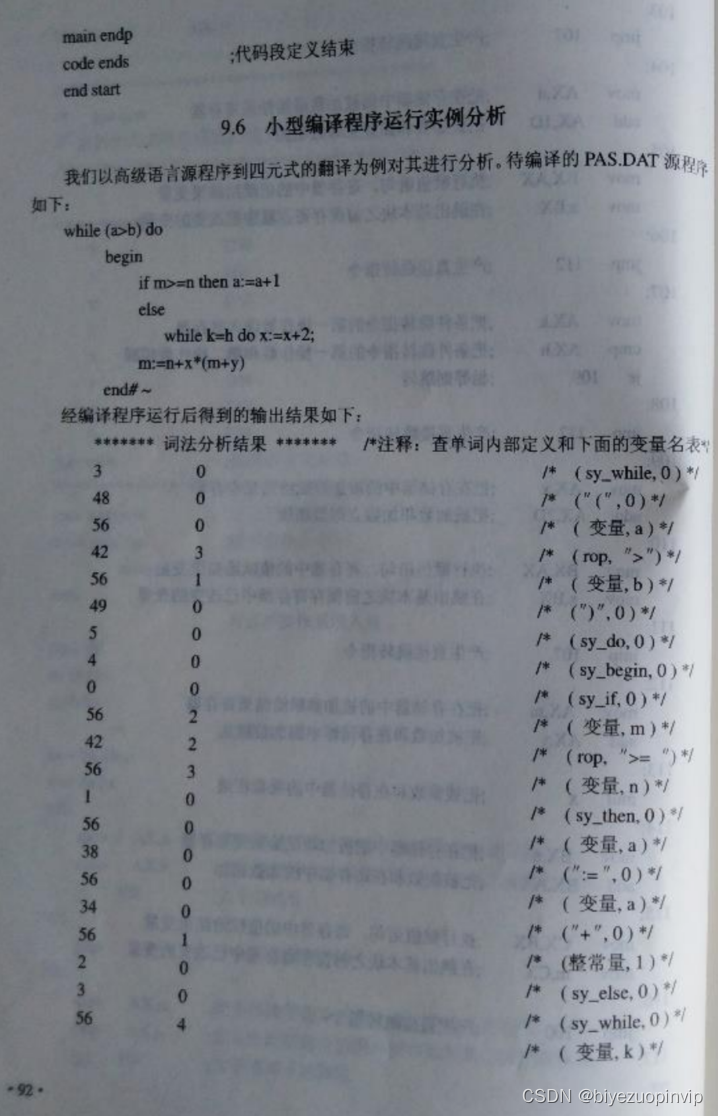

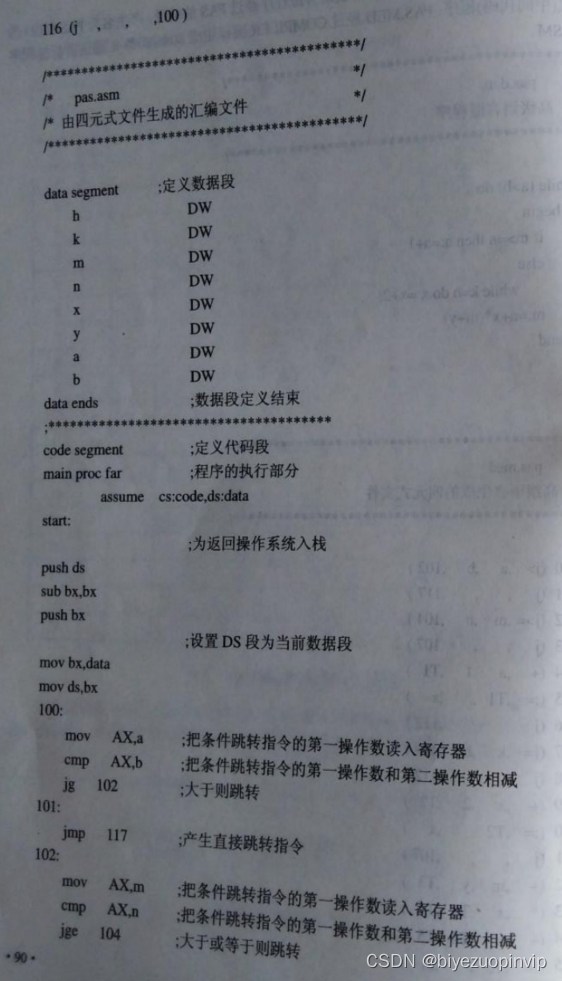

在这里插入图片描述
在这里插入图片描述

小型编译程序关于高级语言的规定

  • 高级语言程序具有四种基本结构：顺序结构﹑选择结构﹑循环结构和过程。为了便于掌握编译的核心内容，突出重点，简化编译程序的结构，同时又涵盖高级语言程序的基本结构，我们选取赋值语句﹑if 语句和 while 语句作为前三种结构的代表，略去了过程结构。实际上，上述三种语句已经基本满足了高级语言的程序设计。因此，我们仅考虑由下面产生式所定义的程序语句：
S→if B then S else S︱while B do S︱begin L end︱A
L→S;L︱S
A→i:=E
B→B∧B︱B∨B︱┐B︱(B)︱i rop i︱i
E→E+E︱E*E︱(E)︱i

  • 其中，各非终结符的含义如下：

    • S —— 语句；
    • L —— 语句串；
    • A —— 赋值句；
    • B —— 布尔表达式；
    • E —— 算术表达式。

  • 各终结符的含义如下：

    • i —— 整型变量或常数，布尔变量或常数；
    • rop —— 六种关系运算符的代表；
    • ; —— 起语句分隔符作用；
    • := —— 赋值符号；
    • ┐ —— 逻辑非运算符“not”；
    • ∧ —— 逻辑与运算符“and”；
    • ∨ —— 逻辑或运算符“or”；
    • + —— 算术加运算符；
    • * —— 算术乘运算符；
    • ( —— 左括号；
    • ) —— 右括号。

  • 注意，六种关系运算符分别为

      < 小于    <= 小于等于    <> 不等于

  \> 大于    >= 大于等于    = 等于

  • 关于表达式的运算，我们规定由高到低优先顺序为算术运算、关系运算、布尔运算；并且服从左结合规则。算术运算符优先级的顺序依次为 “( )”﹑ “*”﹑“+”；布尔运算符优先级的顺序依次为 “┐”﹑“∧”﹑“∨”；六个关系运算符优先级相同。

  • 我们规定的程序是由一条语句或由 begin 和 end 嵌套起来的复合语句组成的，并且规定在语句末要加上“#~”表示程序结束。下面给出的是符合规定的程序

    示例：

    /*****************************************************/
begin
    A:=A+B*C;
	C:=A+2;
	while A<C and B<D do
    	while A>B do
        	if M=N then C:=D
            else while A<=D do
                A:=D
End
#~

小型编译程序关于单词的内部定义

  • 由于我们规定的程序语句中涉及单词较少，故在词法分析阶段忽略了单词输入错误的检查，而将编译程序的重点放在中间代码生成阶段。词法分析器的功能是输入源程序，输出单词符号。我们规定输出的单词符号格式为如下的二元式：

(单词种别，单词自身的值)

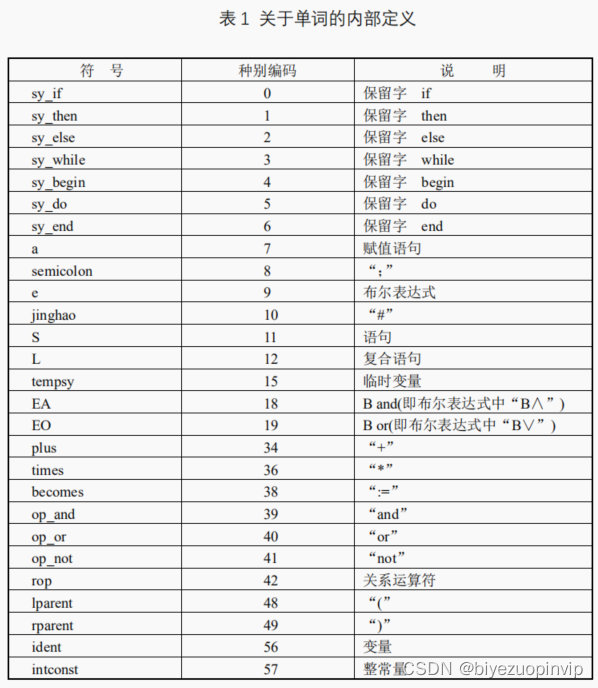

我们对常量、变量、临时变量、保留关键字(if、while、begin、end、else、then、do 等)、关系运算符、逻辑运算符、分号、括号等，规定其内部定义如表 1 所示。

在这里插入图片描述

注：单词自身的值对变量而言是指其在变量表中的位置

小型编译程序的 LR 分析表

1.算术表达式的 LR 分析表

算术表达式文法 G[E] 如下：

		$E -> E+E︱E*E︱(E)︱i$

将文法 G[E]拓广为文法 G′[E]：

		(0) $S′→E$

		(1) $E→E+E$

		(2) $E→E*E$

		(3) $E→(E)$

		(4) $E→i$

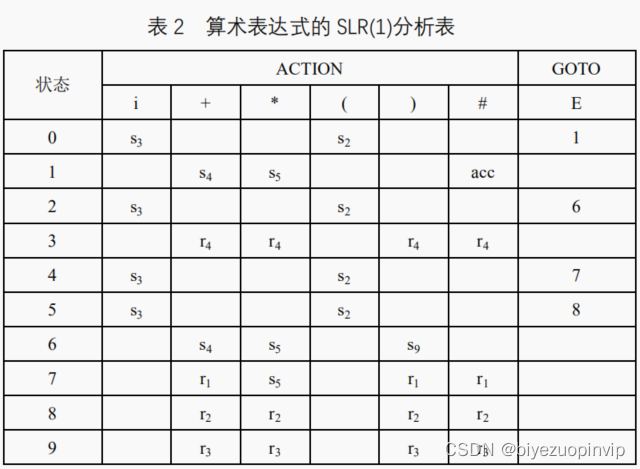

由此得到算术表达式的 SLR(1) 分析表如表 2 所示。

在这里插入图片描述

2.布尔表达式的 LR 分析表

布尔表达式的文法如下：

			$B -> B∧B︱B∨B︱┐B︱i \; rop \; i︱i$

为了便于语法分析时的加工处理，我们将上述文法改写为文法 G[S]：

			$B → B^AB | B^OB | ┐B | (B)︱i \; rop \; i︱i$

			$B^A → B ∧ $

			$B^O → B∨$

将文法 G[S] 拓广为文法 G[S′]：

			$(0) S′→B$

			$(1) B→i$

			$ (2) B→i \; rop \; i$

			$ (3) B→(B)$

			$ (4) B→not \; B$

			$ (5) A→B \; and$

			$ (6) B→AB$

			$ (7) O→B \; or$

			$ (8) B→OB$

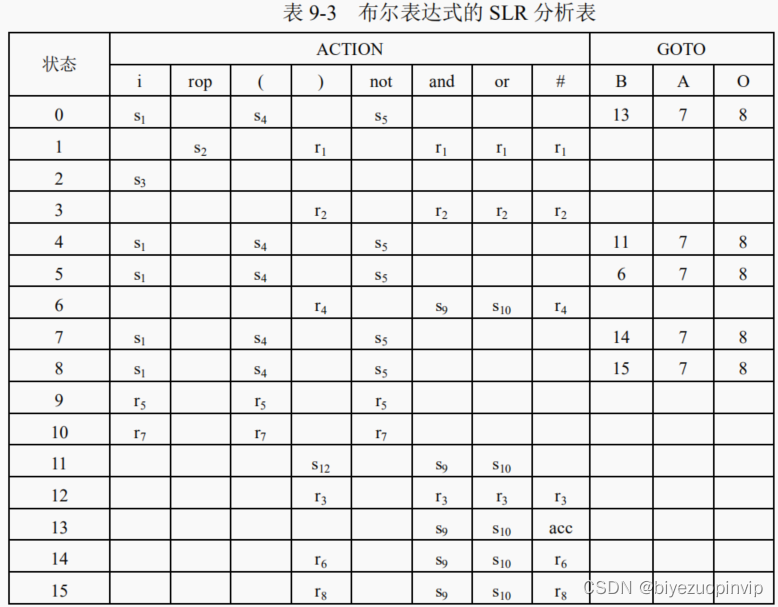

由此得到布尔表达式的 SLR(1)分析表如表 3 所示。

在这里插入图片描述

3.程序语句的 LR 分析表

程序语句的文法 G[S]如下：

			$S→if \; e \; then \; S \; else \; S \; | \; while \; e \; do \; S \; | \; begin \; L \; end \; | \; a$

			$L→S;L︱S$

由于在编译程序设计与实现中，我们是将赋值语句与算术表达式归为一类处理的，故在此将赋值语句仅看作为程序语句文法中的一

个终结符 a，将布尔表达式 B 也看作为终结符 e。将文法 G[S]拓广为文法 G[S′]：

			(0) $S′→S$

			(1) $S→if \; e \; then \; S \; else \; S $

			(2) $S→while \; e \; do \; S$

			(3) $S→begin \; L \; end$

			(4) $S→a$

			(5) $L→S$

			(6) $L→S;L$

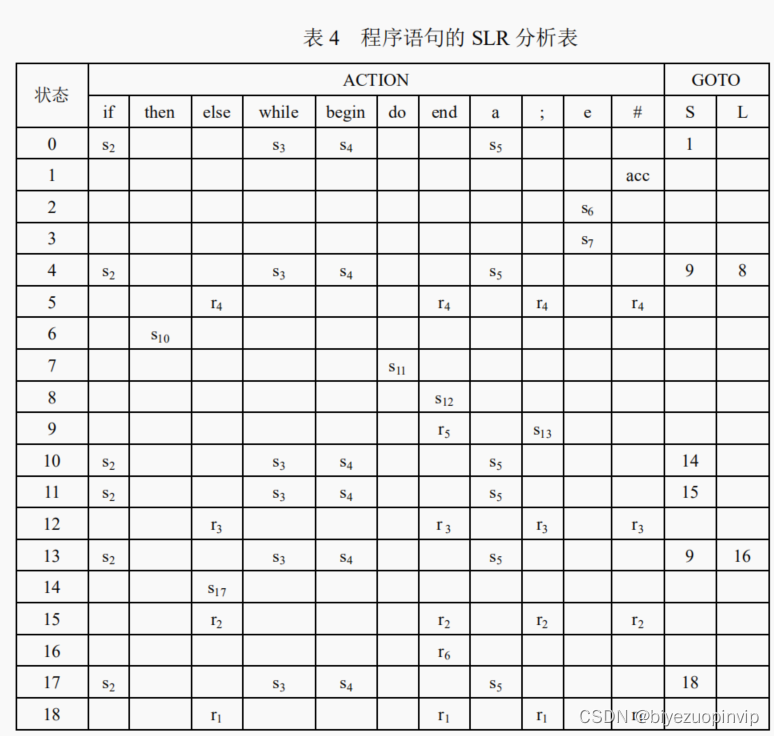

由此得到程序语句的 SLR(1) 分析表如表 4 所示。

在这里插入图片描述

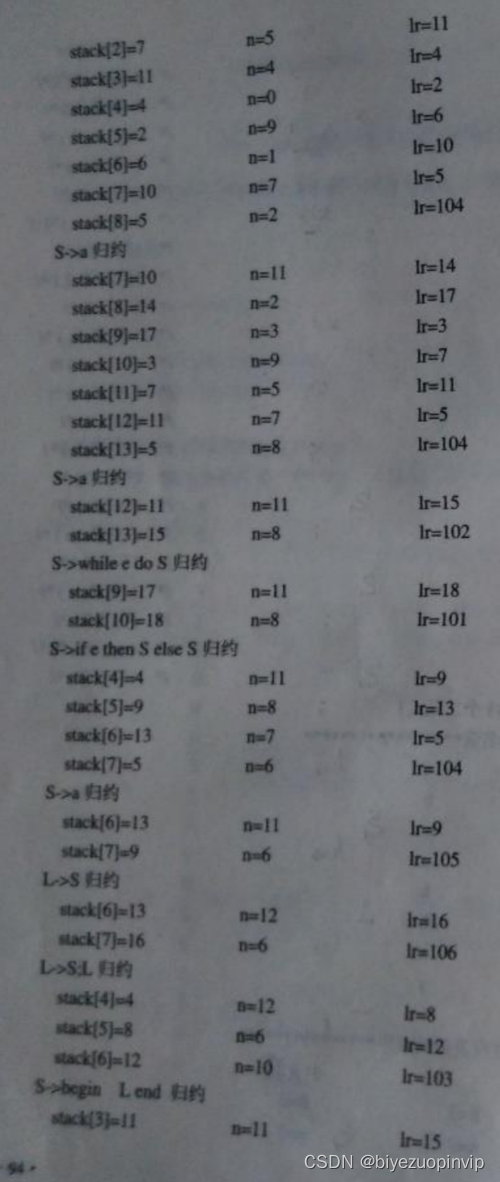

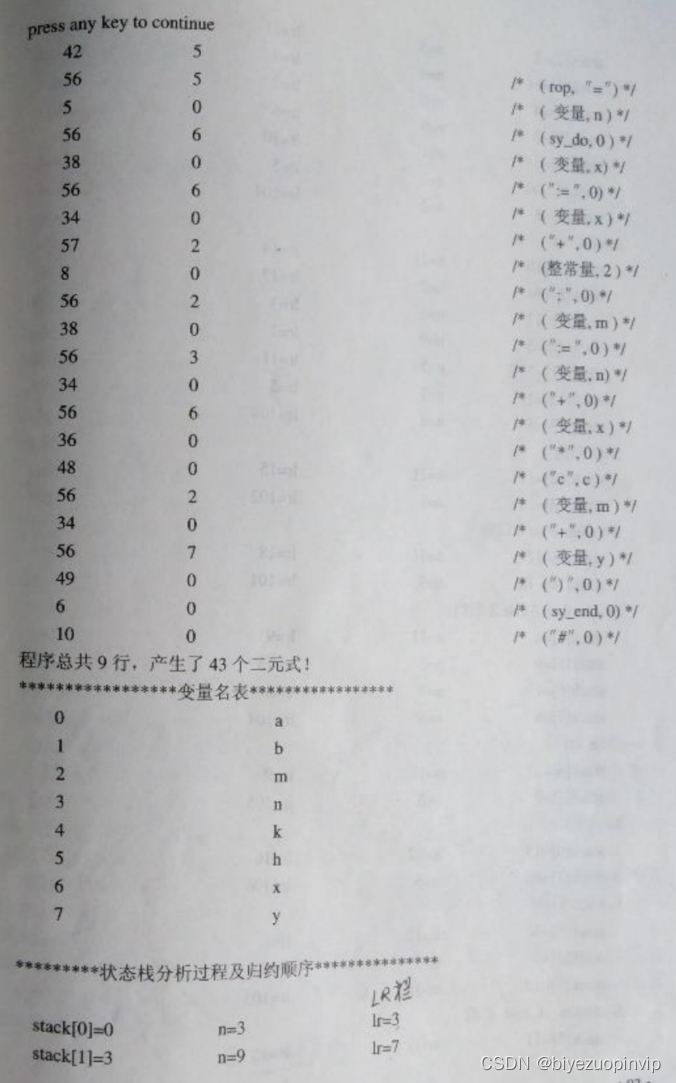

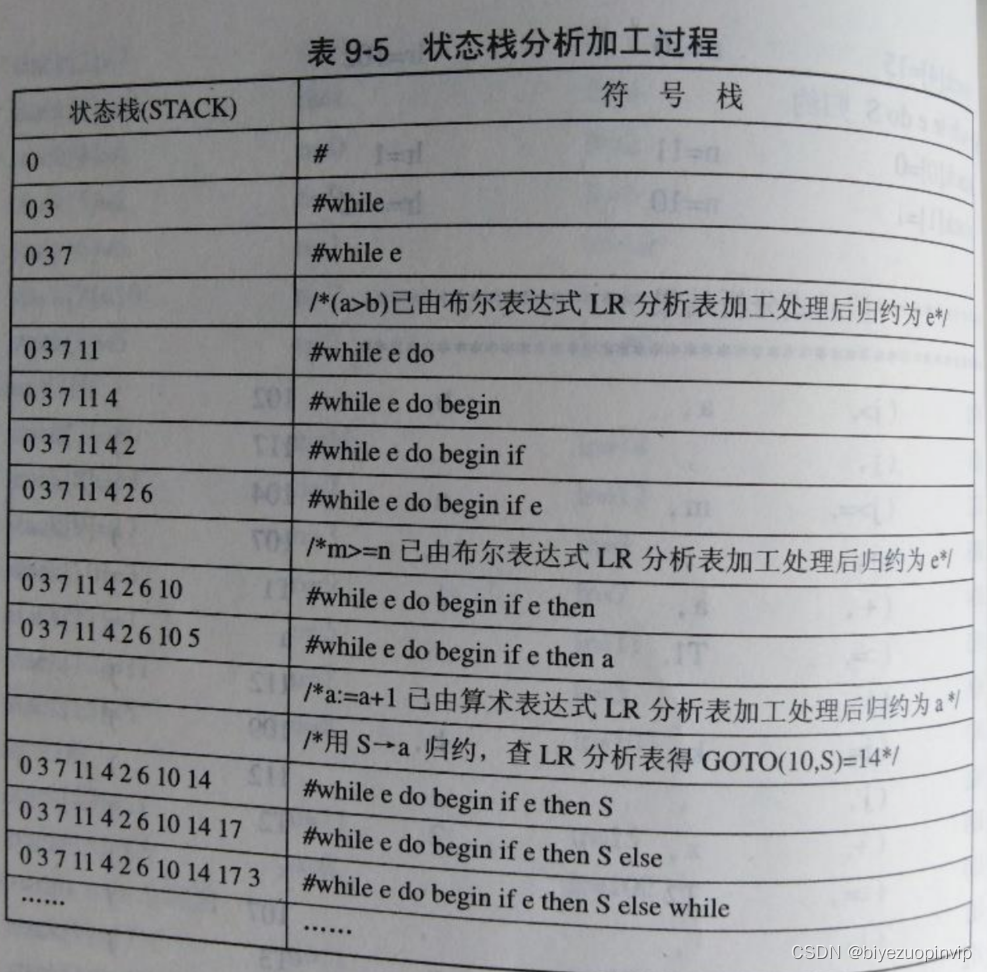

小型编译程序执行过程

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

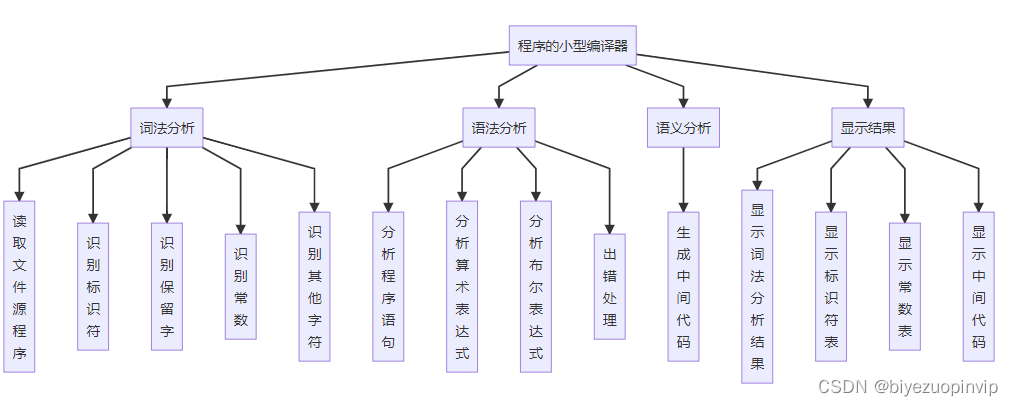

系统结构图

在这里插入图片描述

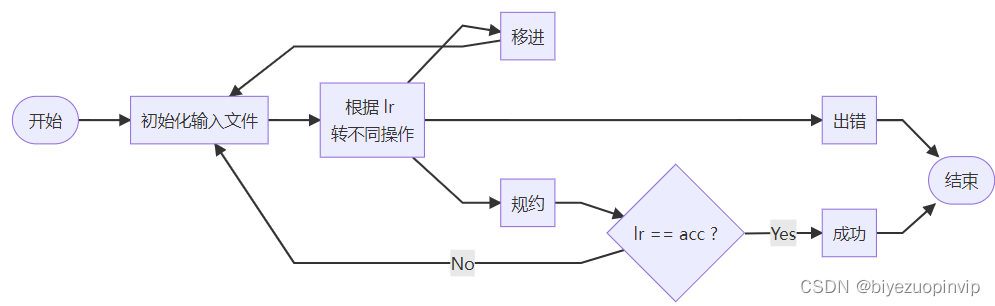

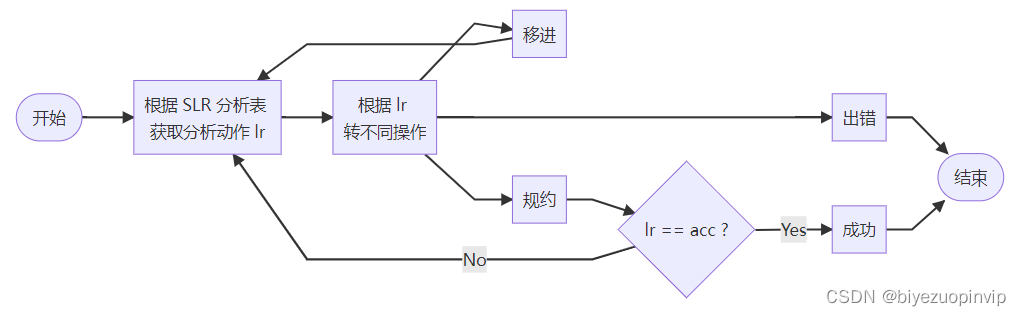

程序流程图

主函数

在这里插入图片描述

程序语句分析程序

在这里插入图片描述

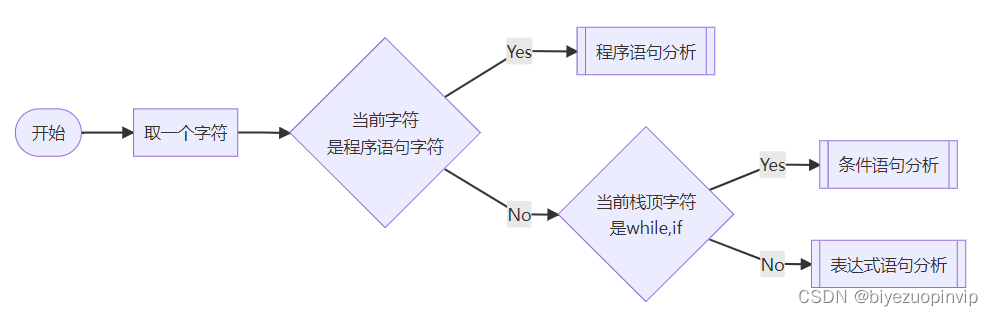

语句分析子程序

在这里插入图片描述

词法分析

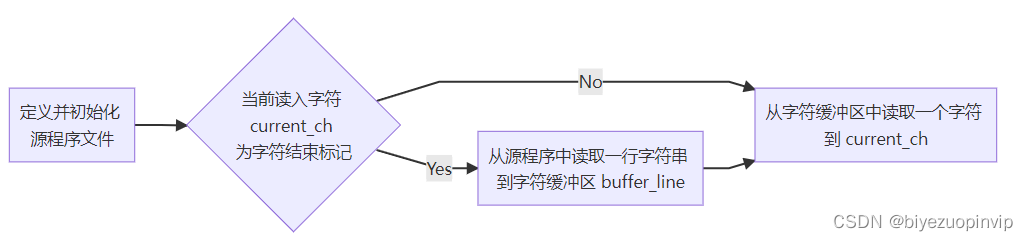

准备阶段

在这里插入图片描述

词法分析阶段

在这里插入图片描述

单词内部定义

符号 种别编码 说明
sy__if 0 保留字 if
sy_then 1 保留字 then
sy_else 2 保留字 else
sy_while 3 保留字 while
sy_begin 4 保留字 begin
sy_do 5 保留字 do
sy_end 6 保留字 end
a 7 赋值语句
semicolon 8 “:”
e 9 布尔表达式
jinghao 10 “#”
S 11 语句
L 12 复合语句
tempsy 15 临时变量
EA 18 B and(即布尔表达式中“B 且”)
EO 19 B or(即布尔表达式中“B 或”)
plus 34 “+”
times 36 “*”
becomes 38 “:=”
op_and 39 “and”
op_or 40 “or”
op_not 41 “not”
rop 42 关系运算符
lparent 48 “(”
rparent 49 “)”
ident 56 变量
intconst 57 整常量

变量的子种别编码根据识别的先后顺序由 0 逐渐递增

整常量的子种别编码就是整常量本身

  • 关系运算符 rop 的子种别编码

    子种别编码 说明
    0 <=
    1 <
    2 >=
    3 >
    4 <>
    5 =

ident | 56 | 变量 |
| intconst | 57 | 整常量 |

变量的子种别编码根据识别的先后顺序由 0 逐渐递增

整常量的子种别编码就是整常量本身

  • 关系运算符 rop 的子种别编码

    子种别编码 说明
    0 <=
    1 <
    2 >=
    3 >
    4 <>
    5 =
