基于C++的通讯发报应用课程设计

目 录

1 题目介绍 … 1

1.1 问题描述 … 1
1.1.1 问题背景 … 1
1.1.2 主要任务 … 1
1.2 问题分析 … 1

2 系统总体设计 … 2

2.1 系统总体功能 … 2
2.2 系统总体流程 … 3

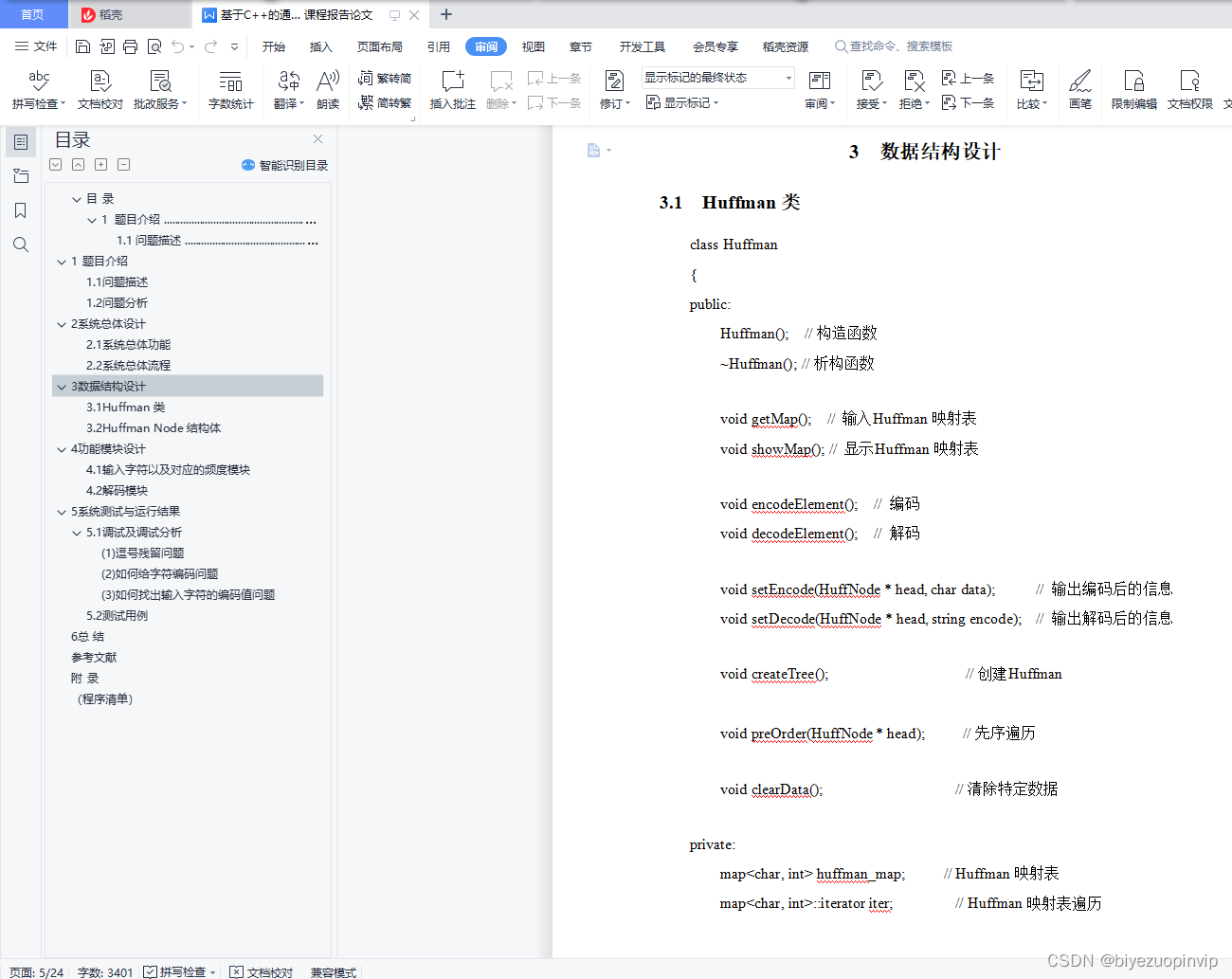

3 数据结构设计 … 4

3.1 HUFFMAN 类 … 4
3.2 HUFFMAN NODE 结构体 … 5

4 功能模块设计 … 6

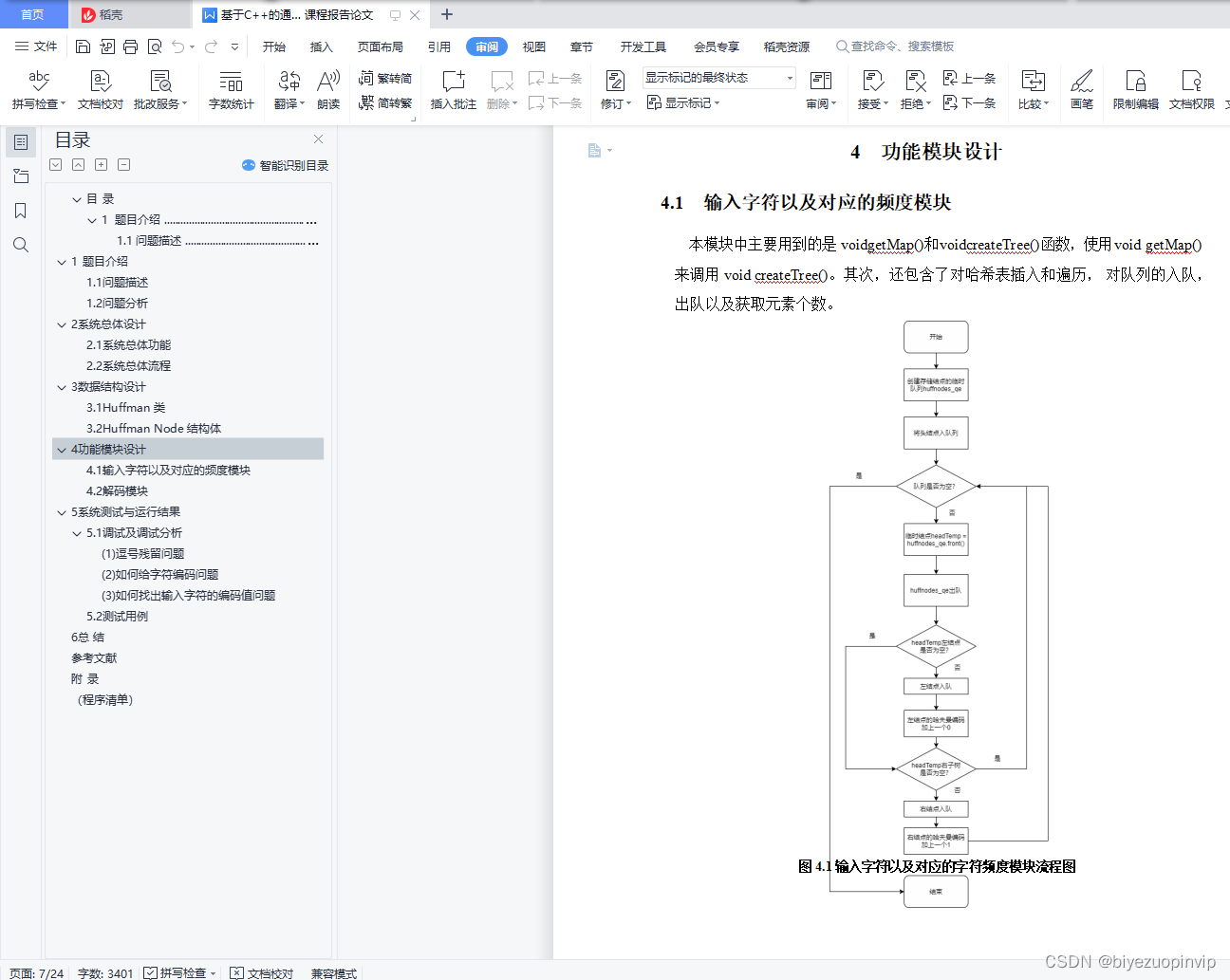

4.1 输入字符以及对应的频度模块 … 6
4.2 解码模块 … 7

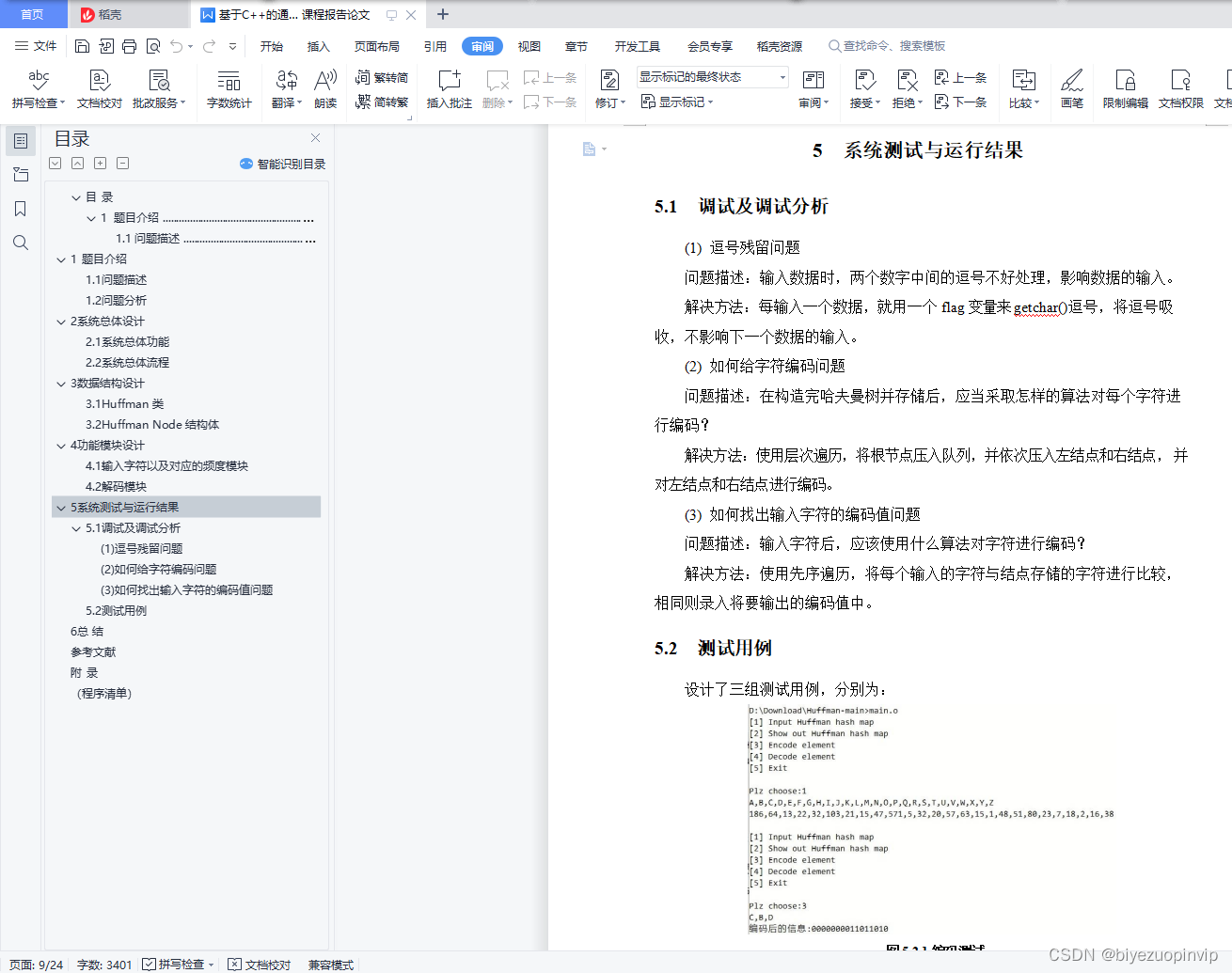

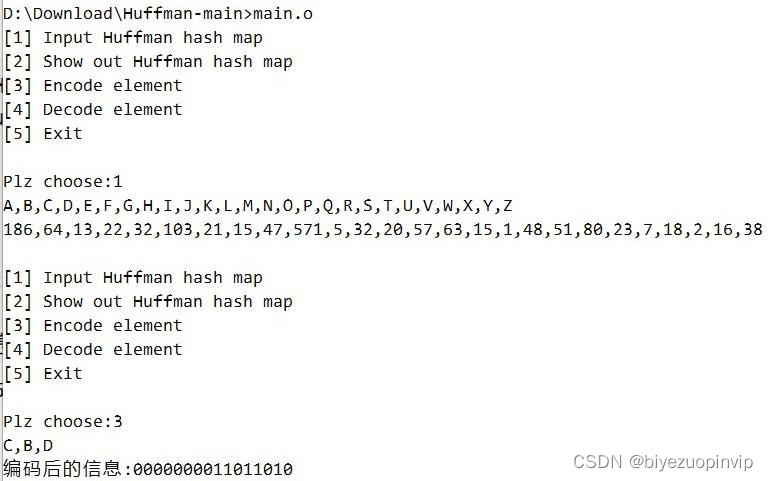

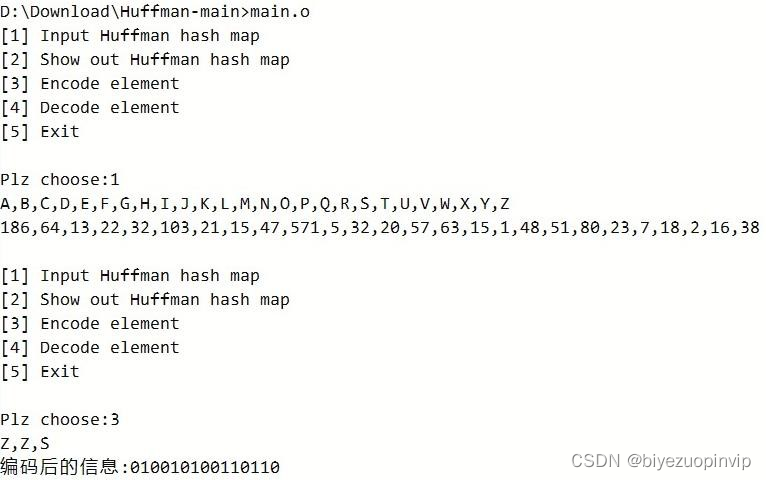

5 系统测试与运行结果 … 8

5.1 调试及调试分析 … 8
5.2 测试用例 … 8

6 总 结 … 13

参考文献 … 14

附 录 （程序清单） … 15
1 题目介绍

1.1问题描述

在通讯发报应用中，需要让应用对输入的字符集以及字符频度进行处理，构造哈夫曼树，并进行哈夫曼编码。比如输入以下内容：
字符集：A,B,C,D,E,F,G,H,I,J,K,L,M,N,O,P,Q,R,S,T,U,V,W,X,Y,Z
字符频度：186，64，13，22，32，103，21，15，47，571，5，32，20，57，
63，15，1，48，51，80，23，7，18，2，16，38

1.1.1问题背景
在通讯发报中，需要对发出的字符串进行缩短，进行最大化的无损压缩，由此想到构造哈夫曼树，并进行哈夫曼编码，频度最高的字母使用较短的编码，频度低的字母使用较长的编码。
1.1.2主要任务
(1)由用户来输入初始字符集、相应字符及字符频度。
(2)输入一个要发报的字符串，将其编码后发报。
(3)接收一组发报信息，将其还原为字符序列。
1.2问题分析
需要解决的问题： (1)如何使用户输入数据并进行有效的存储？
(2)如何构造一棵哈夫曼树并对结点进行哈夫曼编码？
(3)如何对输入的错误数据进行容错性处理？
求解方法：
(1)使用基本的 cin，getchar()获取输入并存储于 vector 中。
(2)使用递归来构造哈夫曼树，使用层次遍历的方法来对结点进行哈夫曼编码。
(3)对待错误的信息进行直接解码，然后对解码信息进行判断。
本文转载自http://www.biyezuopin.vip/onews.asp?id=15357
2系统总体设计
2.1系统总体功能
通过问题分析后，设计通讯发报应用分为 5 个模块，分别为输入字符和字符频度，展示字符和字符频度，编码，解码，退出程序。
输入字符和字符频度模块中包含输入数据，哈希表存储，构造哈夫曼树。构造哈夫曼树中包含入队，出队，获取元素个数操作。
展示字符和字符频度包含哈希表遍历。
编码中包含输入编码值，树的先序遍历，输出解码值。

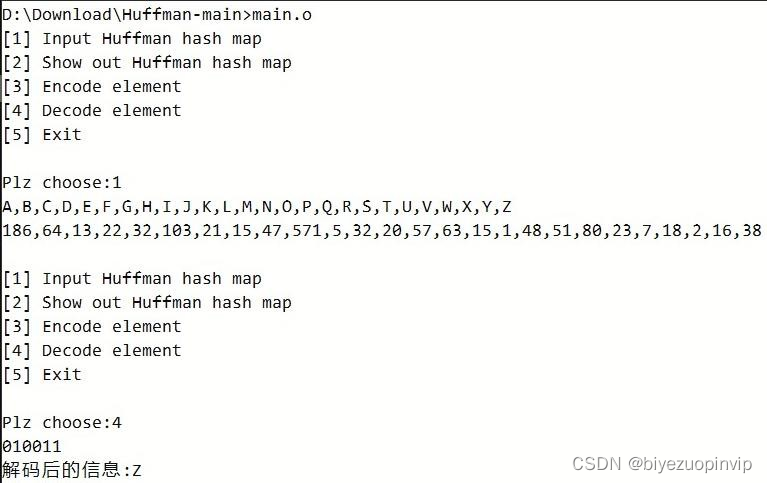

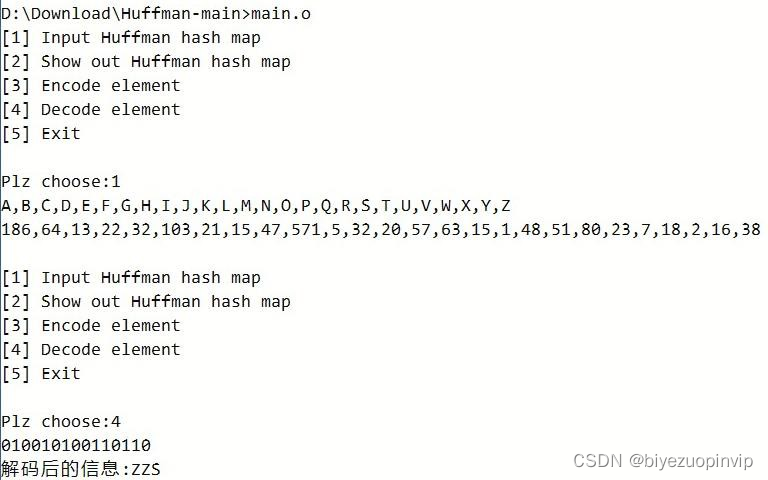

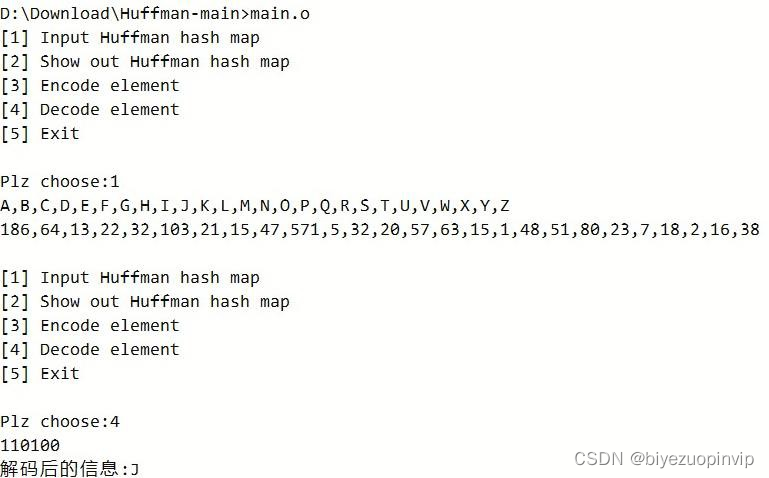

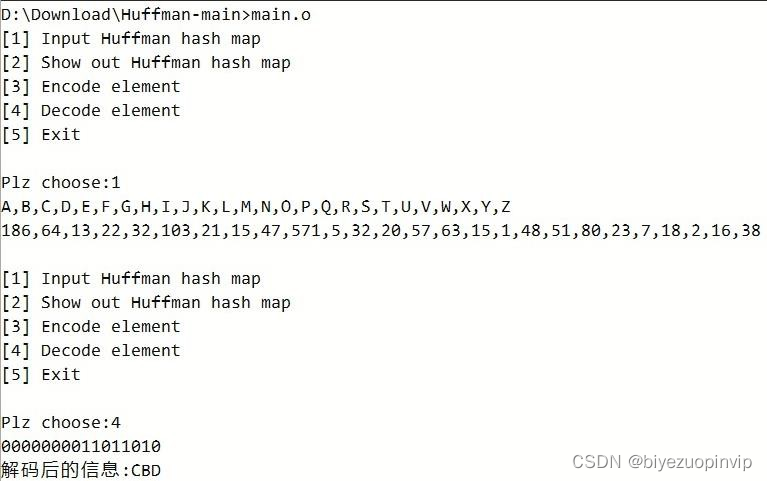

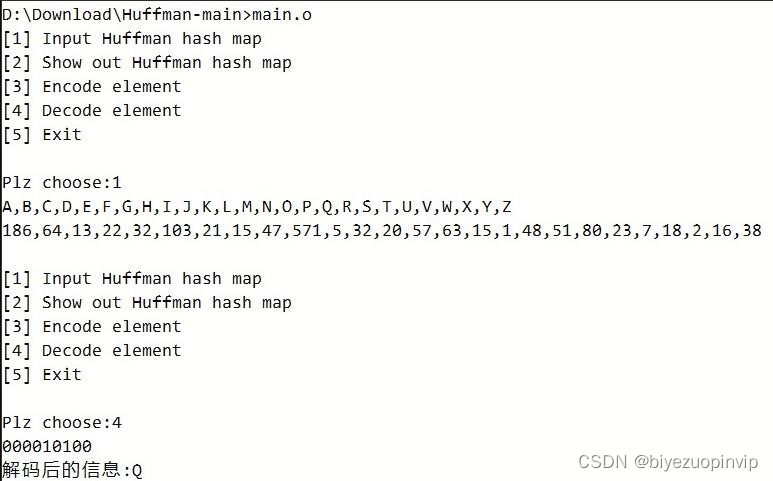

解码中包含输入编码值，树的遍历，输出解码值，其中树的遍历依据二进制编码，从而选择向左还是向右对哈夫曼树进行遍历。

Main.cpp

#include "Huffman.h"

int main()
{
    int choose;
    Huffman huffman;

    while(true)
    {
        cout << "[1] Input Huffman hash map" << endl;
        cout << "[2] Show out Huffman hash map" << endl;
        cout << "[3] Encode element" << endl;
        cout << "[4] Decode element" << endl;
        cout << "[5] Exit" << endl << endl;

        cout << "Plz choose:";
        cin >> choose;

        switch(choose)
        {
            case 1:
                huffman.getMap();
                break;
            case 2:
                huffman.showMap();
                break;
            case 3:
                huffman.encodeElement();
                break;
            case 4:
                huffman.decodeElement();
                break;
            case 5:
                exit(0);
                break;

            default:
                cout << "Plz consider another choose!" << endl;
                break;
        }

        cout << endl;
        huffman.clearData(); // 清除特定数据
    }
    return 0;
}


  Huffman.h

#ifndef MAIN_HUFFMAN_H
#define MAIN_HUFFMAN_H

#include <iostream>
#include <cstdio>
#include <vector>
#include <queue>
#include <map>
#include <string>
#include <algorithm>

using namespace std;

struct HuffNode
{
    char data; // 信 息
    int weight; // 权值
    string huff_code; // Huffman 编码值
    HuffNode * left;  // 左 节 点
    HuffNode * right; // 右 节 点
};

class Huffman
{ public:
    Huffman();  // 构造函数
    ~Huffman(); // 析构函数


    void getMap();  // 输入 Huffman 映射表
    void showMap(); // 显示 Huffman 映射表

    void encodeElement(); // 编 码
    void decodeElement(); // 解 码

    void setEncode(HuffNode * head, char data);     // 输出编码后的信息
    void setDecode(HuffNode * head, string encode); // 输出解码后的信息

    void createTree(); // 创 建 Huffman

    void preOrder(HuffNode * head); // 先 序 遍 历

    void clearData(); // 清除特定数据
  private:
    map<char, int> huffman_map; // Huffman 映 射 表
    map<char, int>::iterator iter; // Huffman 映射表遍历

    vector<char> huffdata; // 输入的元素
    vector<HuffNode *> huffnodes; // 输入的元素

    string encode;  // 编码后的信息
    string decode;  // 解码后的信息

    HuffNode * huffHeadPtr; // Huffman 头 节 点
};

#endif //MAIN_HUFFMAN_H
  Huffman.cpp

#include "Huffman.h"

// @brief 排序函数
bool sortByWeight(HuffNode * first, HuffNode * second)
{
    return first->weight < second->weight;
}

// @brief 构造函数Huffman::Huffman()
{

    huffHeadPtr = nullptr; // 头节点指向空
}

// @brief 析构函数Huffman::~Huffman()
{
    // TODO:递归删除哈弗曼树
    delete huffHeadPtr; // 删除头节点
    encode = "";
}

// @brief 输入 Huffman 映射表void Huffman::getMap()
{
    char flag; // 判断回车标志
    char input_char; // 输入的字符
    int input_weight; // 输入的权重

    while(true)
    {
        cin >> input_char;
        huffman_map.insert(pair<char, int>(input_char, -1)); // 插入字符

        if((flag = getchar()) == '\n')
            break;
    }

    for(iter = huffman_map.begin(); iter != huffman_map.end(); iter++)
    {
        cin >> input_weight;
        iter->second = input_weight;

        flag = getchar(); // 吸收逗号
    }

    // 创建初始化容器
    for(iter = huffman_map.begin(); iter != huffman_map.end(); iter++)
    {
        HuffNode * temp = new HuffNode;

        temp->data = iter->first;
        temp->weight = iter->second;
        temp->left = nullptr;

        temp->right = nullptr;

        huffnodes.push_back(temp);
    }

    createTree(); // 构 造 huffman 树

    // 使用层次遍历 构造每一个节点 Huffman 编码
    if(huffHeadPtr == nullptr)
        return;

    HuffNode * headTemp = huffHeadPtr;
    queue<HuffNode *> huffnodes_qe;
    huffnodes_qe.push(headTemp);

    while(huffnodes_qe.size() > 0)
    {
        headTemp = huffnodes_qe.front();
        huffnodes_qe.pop();

        if(headTemp->left)
        {
            huffnodes_qe.push(headTemp->left);
            headTemp->left->huff_code = headTemp->huff_code + "0";
        }
        if(headTemp->right)
        {
            huffnodes_qe.push(headTemp->right);
            headTemp->right->huff_code = headTemp->huff_code + "1";
        }
    }

    preOrder(huffHeadPtr); // 使用遍历来验证 Huffman
}

// @brief 打印 Huffman 映射表void Huffman::showMap()
{
// cout << huffman_map.size() << endl;
    for(iter = huffman_map.begin(); iter != huffman_map.end(); iter++)
    {
        cout << iter->first << " " << iter->second << endl;
    }

    cout << endl;
}

// @brief 编码
void Huffman::encodeElement()
{
    char flag;
    char input;

    // input elements
    while(true)
    {
        cin >> input;
        huffdata.push_back(input);

        if((flag = getchar()) == '\n')
            break;
    }

    for(auto data : huffdata)
        setEncode(huffHeadPtr, data);

    cout << "编码后的信息:" << encode << endl;
}

// @brief 解码
void Huffman::decodeElement()
{
    cin >> encode;

    setDecode(huffHeadPtr, encode);

    cout << "解码后的信息:" << decode << endl;
}

// @brief 设置编码
void Huffman::setEncode(HuffNode * head, char data)
{
    if(head)
    {
        if(head->data == data)
            encode += head->huff_code;
        setEncode(head->left, data);

        setEncode(head->right, data);
    }
}

// @brief 设置解码
void Huffman::setDecode(HuffNode * head, string encode)
{
    int index = 0;
    HuffNode * temp = huffHeadPtr;
    while(index < encode.size())
    {
        if(encode.at(index) == '0')
        {
            temp = temp->left;
            index++;
        }
        else if(encode.at(index) == '1')
        {
            temp = temp->right;
            index++;
        }



 	else
{
 	 	 	cout << “非法数据输入，程序退出” << endl;
 	 	 	exit(0);
		}

        if(temp->left == nullptr && temp->right == nullptr)
        {
            decode += temp->data;
            temp = huffHeadPtr;
        }
    }
}

// @brief 创建 Huffman 树void Huffman::createTree()
{
    while(huffnodes.size() > 0)
    {
        // 按照 weight 从小到大进行排序
        sort(huffnodes.begin(), huffnodes.end(), sortByWeight);
