Android自定义view筑基

为什么要自定义View

一个效果只要它能够在手机上面实现你就应该具备实现它的能力，对一个高级Android工程师的基本UI操作能力的要求，本篇文章旨在为自定view相关基础知识整理，为之后铺垫。

自定义View的基本方法

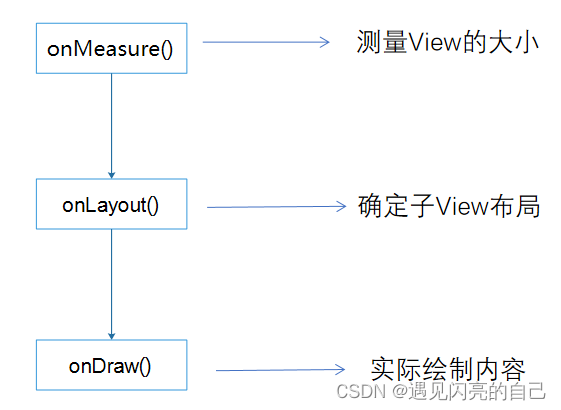

自定义View的最基本的三个方法分别是： onMeasure()、onLayout()、onDraw(); View在Activity中显示出来，要经历测量、布局和绘制三个步骤，分别对应三个动作：measure、layout和draw。
测量：onMeasure()决定View的大小；
布局：onLayout()决定View在ViewGroup中的位置；
绘制：onDraw()决定绘制这个View。

自定义View的分类

自定义view
在没有现成的View，需要自己实现的时候，就使用自定义View，一般继承自View，SurfaceView或其他的View
自定义viewGroup
. 自定义ViewGroup一般是利用现有的组件根据特定的布局方式来组成新的组件，大多继承自ViewGroup或各种Layout

自定义View基础

View的分类

视图View主要分为两类

类别	解释	特点
单一视图	即一个View，如TextView	不包含子View
视图组	即多个View组成的ViewGroup，如LinearLayout	包含子View

View类简介

View类是Android中各种组件的基类，如View是ViewGroup基类
View表现为显示在屏幕上的各种视图
Android中的UI组件都由View、ViewGroup组成

// 如果View是在Java代码里面new的，则调用第一个构造函数
public CarsonView(Context context) {
super(context);
}
// 如果View是在.xml里声明的，则调用第二个构造函数
// 自定义属性是从AttributeSet参数传进来的
public CarsonView(Context context, AttributeSet attrs) {
super(context, attrs);
}
// 不会自动调用
// 一般是在第二个构造函数里主动调用
// 如View有style属性时
public CarsonView(Context context, AttributeSet attrs, int defStyleAttr) {
super(context, attrs, defStyleAttr);
}
//API21之后才使用
// 不会自动调用
// 一般是在第二个构造函数里主动调用
// 如View有style属性时
public CarsonView(Context context, AttributeSet attrs, int defStyleAttr, int
defStyleRes) {
super(context, attrs, defStyleAttr, defStyleRes);
}

AttributeSet与自定义属性

系统自带的View可以在xml中配置属性，对于写的好的自定义View同样可以在xml中配置属性，为了使自定义的
View的属性可以在xml中配置，需要以下4个步骤：

通过为自定义View添加属性
在xml中为相应的属性声明属性值
在运行时（一般为构造函数）获取属性值
将获取到的属性值应用到View

View视图结构

PhoneWindow是Android系统中最基本的窗口系统，继承自Windows类，负责管理界面显示以及事件响应。它
是Activity与View系统交互的接口
DecorView是PhoneWindow中的起始节点View，继承于View类，作为整个视图容器来使用。用于设置窗口属
性。它本质上是一个FrameLayout
ViewRoot在Activtiy启动时创建，负责管理、布局、渲染窗口UI等等

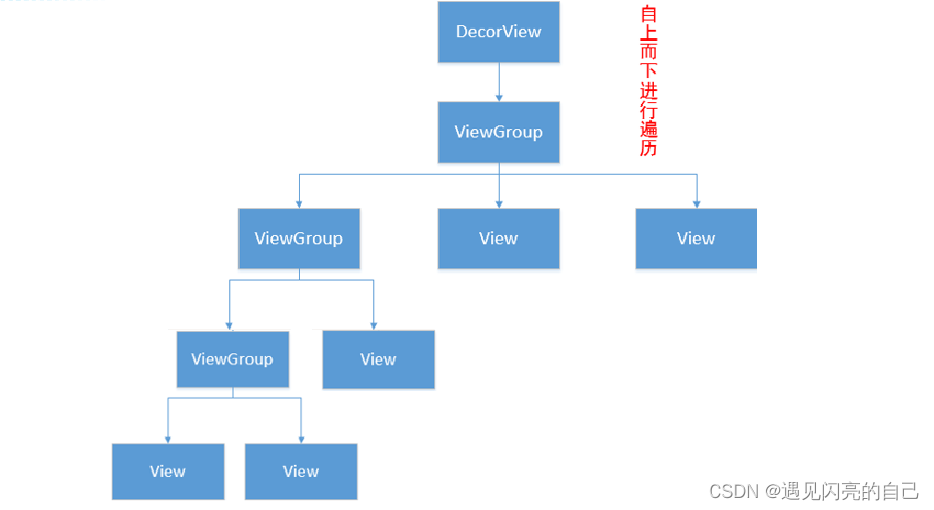

对于多View的视图，结构是树形结构：最顶层是ViewGroup，ViewGroup下可能有多个ViewGroup或View，如下图
一定要记住：无论是measure过程、layout过程还是draw过程，永远都是从View树的根节点开始测量或计算（即从
树的顶端开始），一层一层、一个分支一个分支地进行（即树形递归），最终计算整个View树中各个View，最终确
定整个View树的相关属性。

Android坐标系

Android的坐标系定义为：
屏幕的左上角为坐标原点
向右为x轴增大方向
向下为y轴增大方向

View位置（坐标）描述

View的位置由4个顶点决定的 4个顶点的位置描述分别由4个值决定：
请记住：View的位置是相对于父控件而言的）
Top：子View上边界到父view上边界的距离
Left：子View左边界到父view左边界的距离
Bottom：子View下边距到父View上边界的距离
Right：子View右边界到父view左边界的距离

位置获取方式

View的位置是通过view.getxxx()函数进行获取：（以Top为例）

//获取Top位置
public final int getTop() {
return mTop;
}
// 其余如下：
getLeft(); //获取子View左上角距父View左侧的距离
getBottom(); //获取子View右下角距父View顶部的距离
getRight(); //获取子View右下角距父View左侧的距离

与MotionEvent中 get()和getRaw()的区别

//get() ：触摸点相对于其所在组件(自身)坐标系的坐标
event.getX();
event.getY();
//getRaw() ：触摸点相对于 **屏幕** 默认坐标系的坐标
event.getRawX();
event.getRawY();

View树的绘制流程

View树的绘制流程是谁负责的？

view树的绘制流程是通过ViewRoot(对应于ViewRootImpl类)去负责绘制的，ViewRoot这个类的命名有点坑，最初看到这个名字，翻译过来是view的根节点，但是事实完全不是这样，ViewRoot其实不是View的根节点，它连view节点都算不上，它的主要作用是View树的管理者，负责将DecorView和PhoneWindow“组合”起来，而View树的根节点严格意义上来说只有DecorView；每个DecorView都有一个ViewRoot与之关联，这种关联关系是由WindowManager去进行管理的；

View的绘制流程

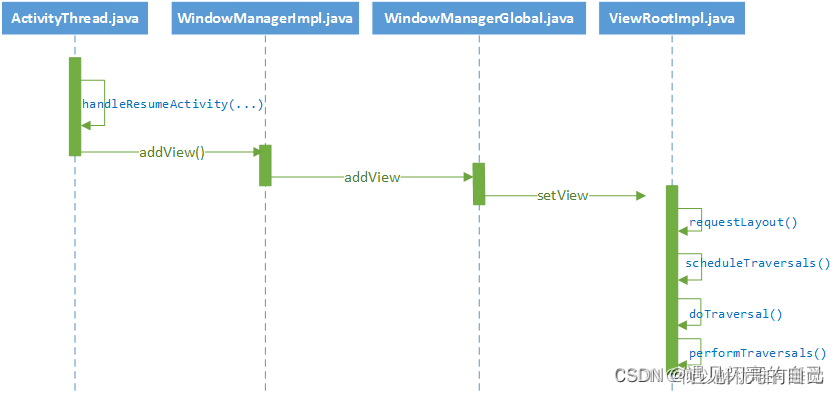

如果对Activity的启动流程有一定了解的话，应该知道这个启动过程会在ActivityThread.java类中完成，在启动Activity的过程中，会调用到handleResumeActivity(…)方法，关于视图的绘制过程最初就是从这个方法开始的。整个调用链如下图所示，直到ViewRootImpl类中的performTraversals()中，performTraversals调用对应的performLayout() performMeasure() performDraw(),之后开始调用view的才正式开始绘制流程了，所以一般都是以该方法作为正式绘制的源头。

在这里插入图片描述

自定义View的绘制流程

在这里插入图片描述

在这里插入图片描述

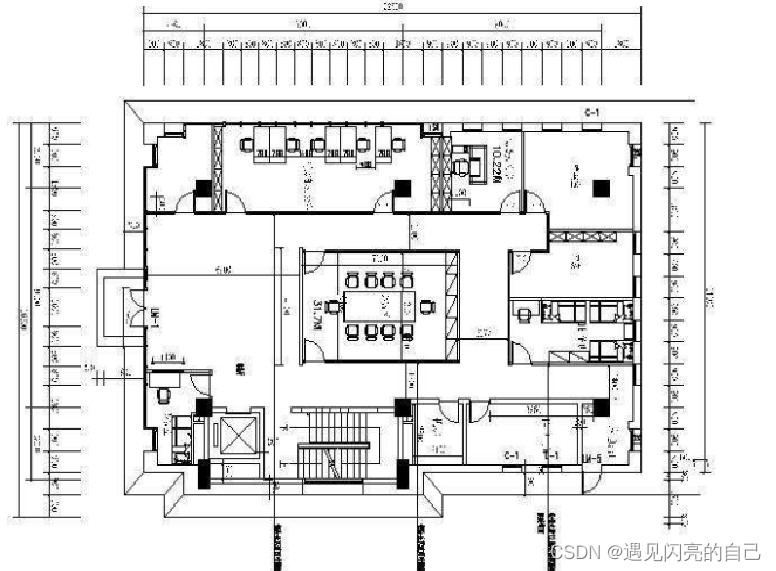

自定义布局，就像生活中房子装修过程，房子本身有自己的尺寸，布局家具有自己的尺寸，就要对整体房子进行测量，对摆放的装饰物家具进行测量，经过合理的摆放，加上一定的装饰后，最终装修成我们想要的样子，所以，自定义View任督二脉就在于此：
自定义View主要是实现 onMeasure + onDraw
自定义ViewGroup主要是实现onMeasure + onLayout

疑点解析

LayoutParams、MeasureSpec 是什么？两者之间的关系是？

LayoutParams翻译过来就是布局参数，子View通过LayoutParams告诉父容器（ViewGroup）应该如何放置自己。
从这个定义中也可以看出来LayoutParams与ViewGroup是息息相关的，因此脱离ViewGroup谈LayoutParams是没
有意义的。事实上，每个ViewGroup的子类都有自己对应的LayoutParams类，典型的如LinearLayout.LayoutParams和
FrameLayout.LayoutParams等，可以看出来LayoutParams都是对应ViewGroup子类的内部类
MeasureSpec：测量规格,封装了父容器对 view 的布局上的限制，内部提供了宽高的信息（ SpecMode 、 SpecSize ），SpecSize是指在某种SpecMode下的参考尺寸，其中SpecMode 有如下三种

UNSPECIFIED 父控件不对你有任何限制，你想要多大给你多大，想上天就上天。这种情况一般用于系统内部，
表示一种测量状态。（这个模式主要用于系统内部多次Measure的情形，并不是真的说你想要多大最后就真有
多大）
EXACTLY 父控件已经知道你所需的精确大小，你的最终大小应该就是这么大。
AT_MOST 你的大小不能大于父控件给你指定的size，但具体是多少，得看你自己的实现。

两者间关系：子View的MeasureSpec值是根据子View的布局参数（LayoutParams）和父容器的MeasureSpec值计算得来的，具
体计算逻辑封装在getChildMeasureSpec()里

   /**
   *
   * 目标是将父控件的测量规格和child view的布局参数LayoutParams相结合，得到一个
   * 最可能符合条件的child view的测量规格。
   * @param spec 父控件的测量规格
   * @param padding 父控件里已经占用的大小
   * @param childDimension child view布局LayoutParams里的尺寸
   * @return child view 的测量规格
   */
   public static int getChildMeasureSpec(int spec, int padding, int childDimension) {
   		int specMode = MeasureSpec.getMode(spec); //父控件的测量模式
   		int specSize = MeasureSpec.getSize(spec); //父控件的测量大小
   		int size = Math.max(0, specSize - padding);
   		int resultSize = 0;
   		int resultMode = 0;
   	     switch (specMode) {
   	   // 当父控件的测量模式 是 精确模式，也就是有精确的尺寸了
   	    case MeasureSpec.EXACTLY:
   		//如果child的布局参数有固定值，比如"layout_width" = "100dp"
   		//那么显然child的测量规格也可以确定下来了，测量大小就是100dp，测量模式也是EXACTLY
   				if (childDimension >= 0) {
   				resultSize = childDimension;
   				resultMode = MeasureSpec.EXACTLY;
   				}
   				//如果child的布局参数是"match_parent"，也就是想要占满父控件
   				//而此时父控件是精确模式，也就是能确定自己的尺寸了，那child也能确定自己大小了
   				else if (childDimension == LayoutParams.MATCH_PARENT) {
   				resultSize = size;
   				resultMode = MeasureSpec.EXACTLY;
   				}
   			//如果child的布局参数是"wrap_content"，也就是想要根据自己的逻辑决定自己大小，
   			//比如TextView根据设置的字符串大小来决定自己的大小
   			//那就自己决定呗，不过你的大小肯定不能大于父控件的大小嘛
   			//所以测量模式就是AT_MOST，测量大小就是父控件的size
   			else if (childDimension == LayoutParams.WRAP_CONTENT) {
   			resultSize = size;
   			resultMode = MeasureSpec.AT_MOST;
   			}
   			break;
   	      // 当父控件的测量模式 是 最大模式，也就是说父控件自己还不知道自己的尺寸，但是大小不能超过size
   		case MeasureSpec.AT_MOST:
      	//同样的，既然child能确定自己大小，尽管父控件自己还不知道自己大小，也优先满足孩子的需求？？
   				if (childDimension >= 0) {
   				resultSize = childDimension;
   				resultMode = MeasureSpec.EXACTLY;
   				}
   				//child想要和父控件一样大，但父控件自己也不确定自己大小，所以child也无法确定自己大小
   				//但同样的，child的尺寸上限也是父控件的尺寸上限size
   				else if (childDimension == LayoutParams.MATCH_PARENT) {
   				resultSize = size;
   				resultMode = MeasureSpec.AT_MOST;
   				}
   				//child想要根据自己逻辑决定大小，那就自己决定呗
   				else if (childDimension == LayoutParams.WRAP_CONTENT) {
   				resultSize = size;
   				resultMode = MeasureSpec.AT_MOST;
   				}
   				break;
   		// Parent asked to see how big we want to be
   		case MeasureSpec.UNSPECIFIED:
   				if (childDimension >= 0) {
   				// Child wants a specific size... let him have it
   				resultSize = childDimension;
   				resultMode = MeasureSpec.EXACTLY;
   				} else if (childDimension == LayoutParams.MATCH_PARENT) {
   				// Child wants to be our size... find out how big it should
   				// be
   				resultSize = 0;
   				resultMode = MeasureSpec.UNSPECIFIED;
   				} else if (childDimension == LayoutParams.WRAP_CONTENT) {
   				// Child wants to determine its own size.... find out how
   				// big it should be
   				resultSize = 0;
   				resultMode = MeasureSpec.UNSPECIFIED;
   				}
   				break;
      }
        return measureSpec.makeMeasureSpec(resultSize, resultMode)
     }

为什么要measure？

在这里插入图片描述

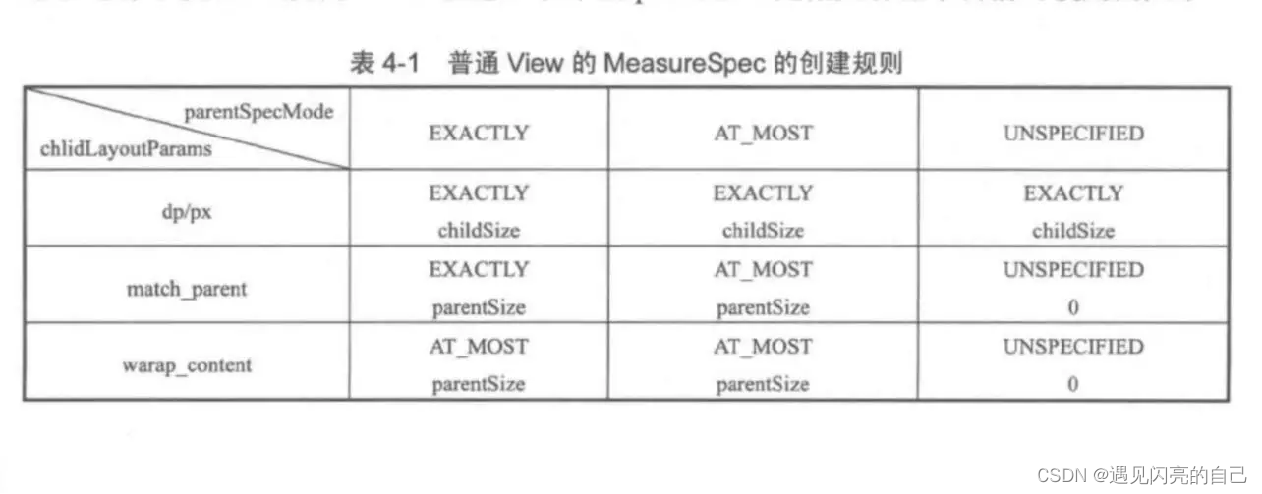

注：parentSize 为父容器中目前可使用的大小
针对上表说明:
对于应用层 View ，其 MeasureSpec 由父容器的 MeasureSpec 和自身的 LayoutParams 来共同决定
对于不同的父容器和view本身不同的LayoutParams，view就可以有多种MeasureSpec。

当view采用固定宽高的时候，不管父容器的MeasureSpec是什么，view的MeasureSpec都是精确模式并且其大小遵循
Layoutparams中的大小；
当view的宽高是match_parent时，这个时候如果父容器的模式是精准模式，那么view也是精准模式并且其大小是父容器的剩余空间，如果父容器是最大模式，那么view也是最大模式并且其大小不会超过父容器的剩余空间；
当view的宽高是wrap_content时，不管父容器的模式是精准还是最大化，view的模式总是最大化并且大小不能超过父容器的剩余空间（在自定义控件时候，子view此时不清楚具体的尺寸，一般会设置一个默认大小的值，不然的warp_content将不生效）。
Unspecified模式，这个模式主要用于系统内部多次measure的情况下，一般来说，我们不需要关注此模式(这里注意自定义View放到ScrollView的情况需要处理)。
