相比于LTE，NR的带宽很大，而UE用于收发的部分可能用不到cell的全部带宽，但是UE如果一直工作在小区的全带宽上，耗电会大大增加，因而引出BWP 的概念，简单的说就是根据业务类型动态调整UE的工作带宽，进而实现节能。

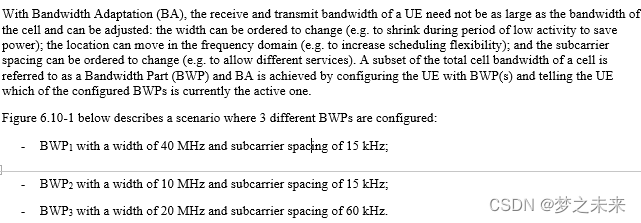

38.300 6.10 Bandwidth Adaptation
针对UE 业务不同，BWP 的带宽可以调整，例如UE在不活跃的时间段，可以降低带宽省电。为增加调度的灵活性，BWP的频域范围可以变化。根据不同的业务，BWP可以动态调整。当然BWP 对应的带宽必须是小区带宽的子集，不能超过小区带宽范围。当配置了多个BWP时，网络端需要告知UE当前要激活哪个BWP。

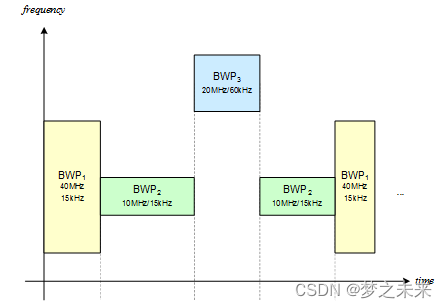

下图对应的是配置3个不同BWP的场景，其中 BWP1 SCS 15khz 带宽40MHZ；BWP2 SCS 15khz 带宽10MHZ；BWP3 SCS 60khz 带宽20MHZ。

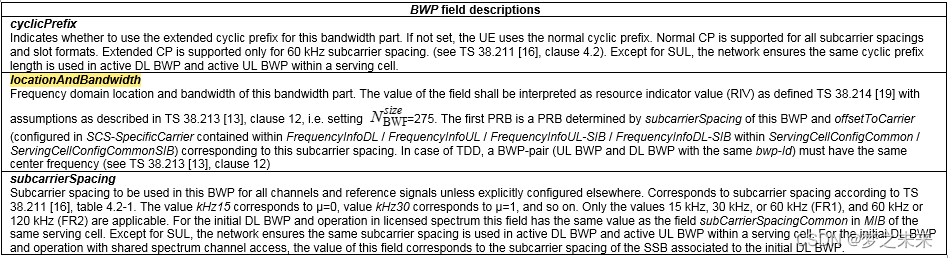

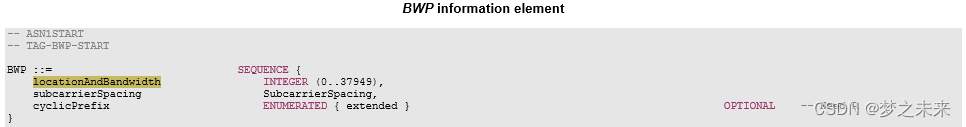

看下38.331 BWP 配置参数

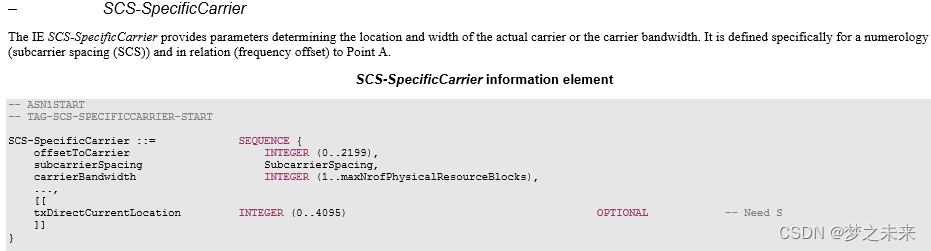

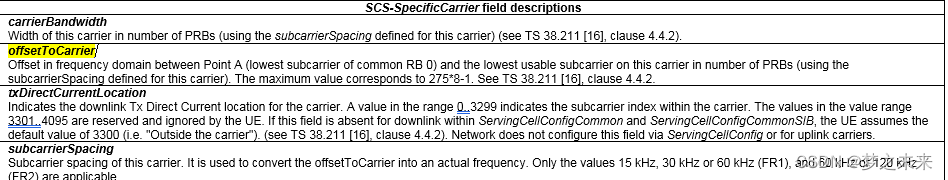

offsetToCarrier：指Point A和该载波上的最低可用子载波之间的频域偏移量。

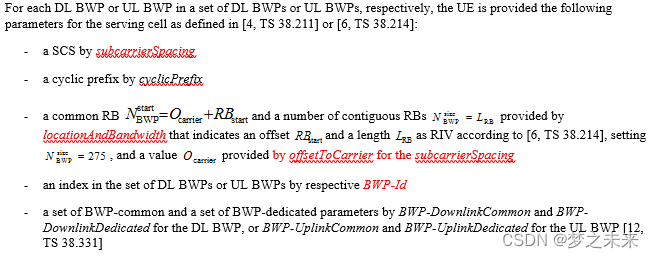

BWP的配置包含几个参数 ：
1 SCS, CyclePrefix 和locationAndBandwidth。
BWP频域起始位置N_start_BWP=Ocarrier+RBstart，其中Ocarrier 由RRC层参数offsetToCarrier决定。
locationAndBandwidth 根据RIV可以计算出RBstart和 BWP的频域长度Lrb（通过RIV计算时N_size_BWP要先设置为275再计算）。 由此可以确定BWP 的频域位置。N_size_BWP=Lrb
2 配置的DL/UL BWP要带BWP-Id
3 BWP-common 和BWP-dedicated 的set参照38.331中的结构这里不再赘述。
38.211 4.4.5 Bandwidth part
BWP 就是频域上连续的RB资源，N_start_BWP 代表BWP的频域起始位置，BWP 的起始位置和配置的RB范围应该在当前carrier的带宽范围之内，不能超越carrier对应的带宽范围。

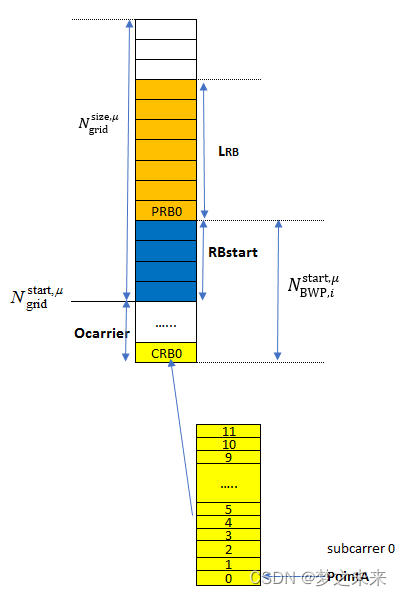

根据上面的描述，BWP相对于carrier的带宽图示如下

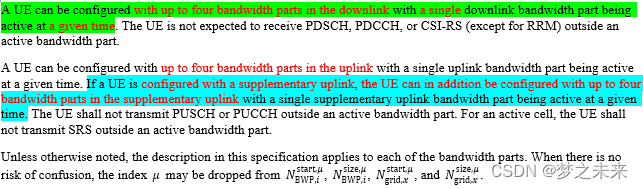

UE 最多可以配置4个UL/DL BWP，但是DL/UL 分别只能激活一个。如果UE 有配置SUL的话，可以对SUL额外配置最多4个BWP，但也是只能激活其中一个。
38.213
BWP-Downlink/initialDownlinkBWP中只能最多配置4个BWP。
对应UL也是同样的道理，BWP-Uplink/initialUplinkBWP中只能最多配置4个BWP。
TDD 下，DL/UL的bwp-id保持一致，且DL/UL BWP的中心频率应该相同。

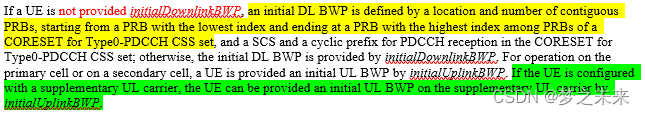

initialDownlinkBWP可以不配置，不配置时由CORESET0决定，SCS 等参数也跟随CORESET0，CORESET0 的信息在MIB subcarrierSpacingCommon 和PDCCHconfig-SIB1中配置；initialUplinkBWP则一定会配置。initial BWP在SIB1中配置，initial access就是在initial BWP上进行。
UE 配置SUL时，也是通过initialUplinkBWP下发initial UL BWP信息。
没有配置defaultDownlinkBWP-id时，default DL BWP 就是initial DL BWP。
BWP 切换
38.321

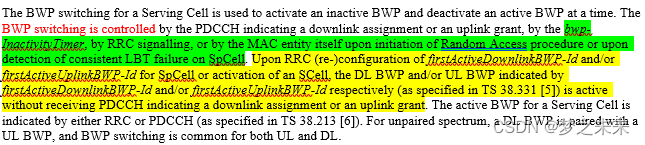

NR支持BWPswitch方式包括：
1 通过RRC信令重配
2 基于bwp-InactiveTimer的BWP切换
3 基于RACH的BWP切换
4 还可以通过DCI bandwidth part indicator field 进行BWP切换。在上下行调度时切换BWP
下面开始分别介绍
1 通过RRC信令重配firstActiveDownlinkBWP-Id(firstActiveUplinkBWP-Id)
firstActiveDownlinkBWP-Id： 对于Spcell，在执行RRC重配置时，这个参数会指定要激活的DL BWP的ID，缺省状态下RRC 重配置不会强制要求BWP switch。
对于SCell，这个参数会指定在SCell激活后的 DL BWP id。对于initial BWP，其BWP-ID=0。
reconfigurationWithSync场景，网络端需要将firstActiveDownlinkBWP-Id和firstActiveUplinkBWP-Id 配置成相同的值。
firstActiveUplinkBWP-Id：Spcell，在执行RRC重配置时，这个参数会指定要激活的DL BWP的ID，缺省状态下RRC 重配置不会强制要求BWP switch。
Scell,这个参数会指定在SCell激活后的 DL BWP id。对于initial BWP，其BWP-ID=0。
PCell，当UE配置有dedicated BWP时，可以通过firstActiveDownlinkBWP-Id和firstActiveUplinkBWP-Id分别指定第一个要激活的BWP信息。
在进行RA的时候收到RRC 重配置的BWP切换，UE 要先停止RA ，执行BWP切换成功后再重新开始RA 过程。
举个例子：SIB1中配置
initialUplinkBWP/initialDownlinkBWP 根据规定其BWP-ID=0。之后注册过程也一直在initial BWP上。
之后RRCReconfiguration 中将initialBWP release ，新增加了一个BWP-id 1，通过firstActiveDownlinkBWP-Id(firstActiveUplinkBWP-Id) 将BWP-id 1激活。
这个过程就是通过RRC重配置的BWP 切换。
2 基于bwp-inactivityTimer的BWP切换

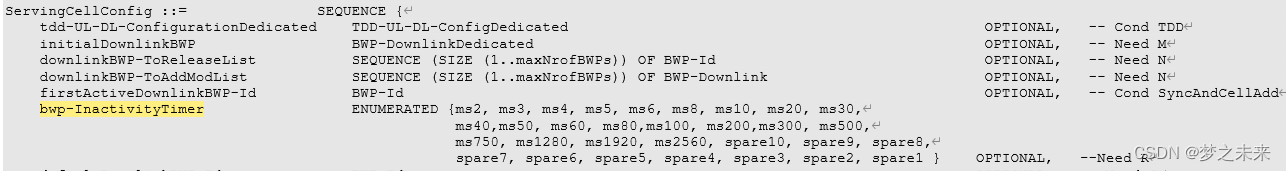

bwp-InactivityTimer:超时后UE要返回default BWP;如果网络release掉这个timer的配置，UE就停止timer，保持在目前激活的BWP上，不用切换到default BWP。
如果收到激活目标BWP，DCI 上下行调度或半静态调度时的上下行接收发送或没有RACH 随机接入流程触发或RACH 随机接入流程走完后，UE启动或重启BWP-InactivityTimer 定时器。
如果bwp-InactivityTimer expiry，从当前激活BWP返回到default DL BWP(有配置defaultDownlinkBWP-id时)或者返回initialDownlinkBWP。
bwp-InactivityTimer 在正常run的过程中，UE要在FR1 子帧结束或FR2 half子帧结束位置对Timer 值进行递减。
3 动态BWP切换---通过DCI 的bandwidth part indicator字段切换BWP。

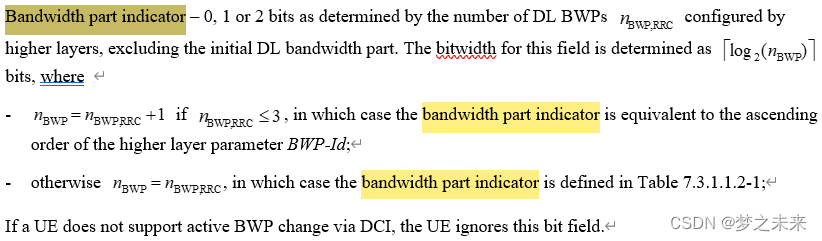

DL/UL最多只能配置4个BWP，所以2bits足以表示，更具体的，UE支持基于DCI的BWP change 时，DCI field BWP indicator才有效，其bits由RRC层配置的BWP数量决定(不考虑initial BWP,DL/UL的描述时一样的，这里截的是DL部分)，如果n_BWP=n_BWP,RRC+1(n_BWP,RRC<=3)，这时候按照BWP id由小到大得顺序，根据BWP ind确定；假设这里除了initial BWP外，还配置其他了4个BWP，那这时候要采用Table 7.3.1.1.2-1确定BWP id，如下。
R16 针对URLLC业务增加了几个DCI format，但是对于bandwidth part indicator，没有实质改变。
DCI 0_1/0_2
DCI 1_1/1_2
如38.212中所示，值得注意的是DCI 0_0/1_0 是初级DCI 是没有bandwidth part indicator。所以如果手机支持基于DCI的BWP 切换，且有配置高级DCI时，才可能进行基于DCI 的BWP切换。
下面先看下38.331中关于BWP的一个概念。

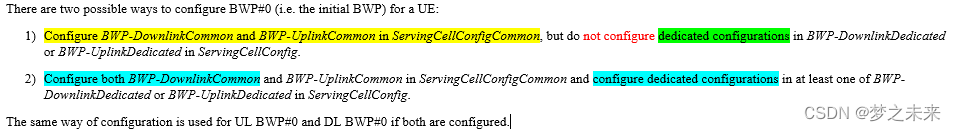

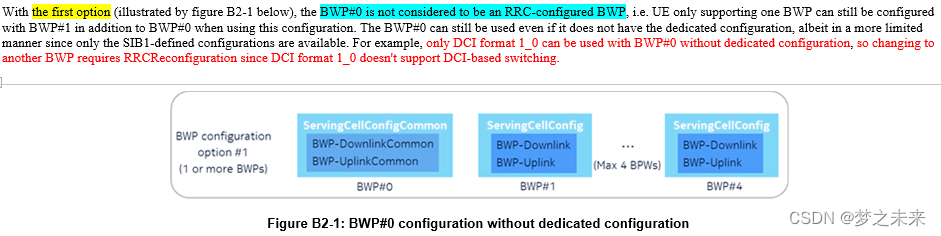

First option:只配置 BWP-DownlinkCommon and BWP-UplinkCommon in ServingCellConfigCommon,不配置 dedicated configurations in BWP-DownlinkDedicated or BWP-UplinkDedicated in ServingCellConfig. 这种不是RRC 配置的BWP
Second option：既有common配置 也有dedicated 配置 的BWP 叫做RRC 配置的BWP
由于common的配置 一般只配置的DCI 1_0/0_0的初级功能，不支持DCI based的BWP 切换，
因此 对于First option中的情况，只能基于RRC 配置进行BWP 切换。
但是RRC 配置的BWP，既有BWP-common 配置也有BWP-dedicated 配置，一般BWP-dedicated中已经有配置高级DCI ，所以可以进行基于DCI 进行BWP 切换。

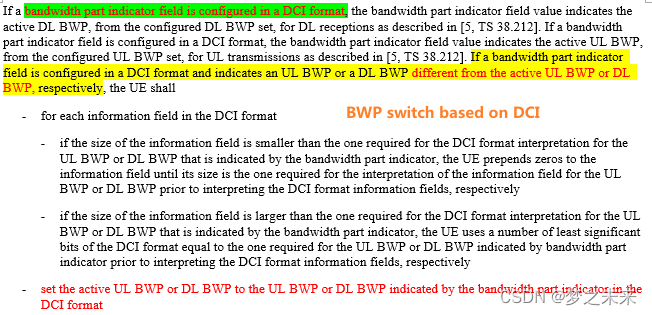

UE 支持基于DCI 的BWP切换，当DCI 中的information field 指定的UL/DL BWP 与激活的UL/DL BWP不一样时，
要先进DCI information field size的对齐，再进行DCI decode 执行BWP的切换。
因为BWP的带宽不同，在时频域分配上所需要的DCI bit 长度就可能不一样，因此网络端需要对DCI进行对齐操作。
如果当前接收到DCI 的字段长度小于目标BWP DCI 字段长度(例如小带宽BWP切换到大带宽BWP)，UE首先在DCI 信息字段高位补0，达到目标BWP的DCI 信息字段长度后，再进行DCI 解析；
如果当前接收到的DCI 字段长度大于目标BWP的DCI 字段长度(例如大带宽BWP切换到小带宽BWP)，UE在DCI 信息字段 仅用其中的低位一部分，进行DCI 解析；
通过DCI切换下行/上行BWP时，UE在接收到DCI 时隙的第三个符号结束位置开始，就不再收发接，直到切换到目标BWP后的对应接收/发送时隙后再恢复收发。
通过DCI切换下行/上行BWP时，PDCCH只能位于时隙内的前三个符号。

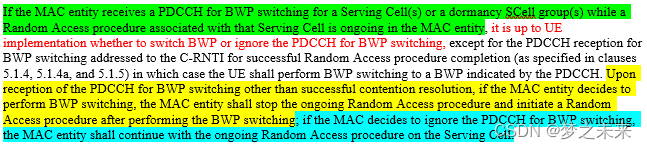

当在进行RA 过程中收到DCI BWP切换信息时，UE 可以忽略该切换命令，也可以执行。
如果要执行BWP切换：UE 在CBRA 没有完成时 收到DCI BWP切换消息，应该先执行BWP 切换，成功之后再重新进行RA 过程。
如果忽略切换命令时，就继续进行RA 过程。
4 基于RACH的BWP切换

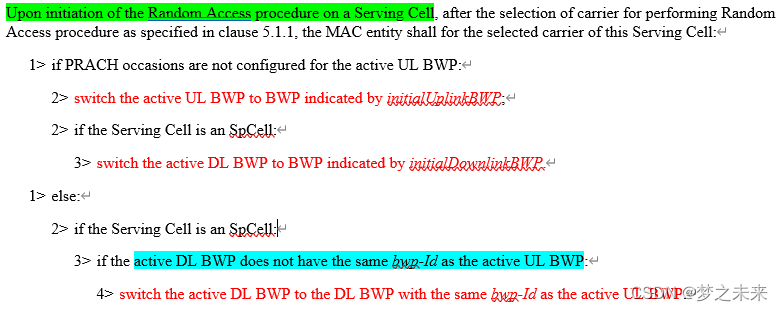

翻看38.321 只找到了上面这段话，如果active UL BWP没有配置PRACH资源的话，需要切换到initial UL BWP发起RACH；或者在RA过程发生BWP切换的话，应该也算RACH 引起的BWP切换。

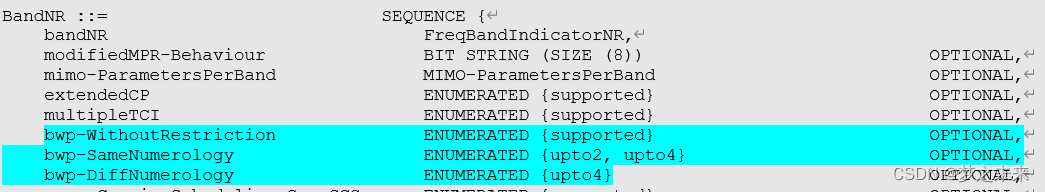

最后看下BWP的相关能力，毕竟能否支持所有的切换方式，还是靠能力说话。

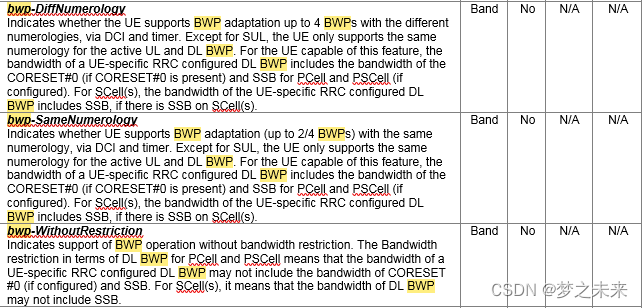

bwp-SameNumerology:指示通过DCI或BWP-InactivityTime进行BWP切换时，UE支持的SCS相同的最大BWP个数。
bwp-DiffNumerology:指示通过DCI或bwp-Inactivitytimer进行BWP切换时，UE支持的不同SCS的最大BWP个数。
bwp-WithoutRestriction:指示UE是否支持无限制带宽的BWP 操作。
要是UE不上报任何BWP相关的配置，那就只能通过RRC配置的方式进行BWP切换，这也算是最基本的能力。
协议中还有规定切换时延的问题，这里就不介绍了。另外关于R16 dormant BWP的内容，等整理好再说。
