FPGA之OV7725摄像头采集与VGA显示实验--2--SCCB协议发送器实现（Verilog代码）

发布于：2022-12-31 ⋅ 阅读:(468) ⋅ 点赞:(0)

        上一节学习了OV7725的配置协议SCCB，且该协议几乎与I^{2}C一致，大家可能会疑惑应答位的问题，实际上SCCB协议虽说不关心，但是还是会把SDA拉低；这一节我们将讲解OV7725配置模块中SCCB发送器的Verilog实现。

学习目标

  • ​​​SCCB协议Verilog实现

系统框图



        可以看到OV7725配置模块包括两个部分，其中ov7725_cfg模块负责存储配置信息，i2c_ctrl模块，也就是本篇文章所讨论的SCCB发送器，负责发送协议控制。

SCCB发送模块实现

        接口列表

sys_reset_n 复位信号、低电平有效
sys_clk 输入时钟信号
i2c_start i2c启动信号
byte_addr[7:0] 寄存器地址信号
i2c_data[7:0] 配置数据
i2c_clk 输出时钟
i2c_scl SCL信号
i2c_sda SDA信号
done 传输完成标志

        状态转移图

由于只考虑了“三步写”的实现，本模块只有九个状态

        IDLE -->START1 -->TRAN1（发送器件ID）-->STOP1 -->START2-->TRAN2（发送寄存器地址）-->STOP2 -->START3-->TRAN3（发送配置信息） -->STOP3 -->IDLE

        实例代码

/*
SCCB transmitter By WWD 2022/9/2

实现SCCB协议“三步写”操作

1、7位地址码+1位读写控制码+1位无关位
2、8位寄存器地址码+1位无关位
3、8位数据+1位无关位

思路：
先将50MHz的时钟进行计数器分频得到1MHz的 i2c_clk，（25次基频翻转一次，一个周期为50个基频，1MHz）
再以四个i2c_clk为一个信号周期，进行数据传送，这样做的好处是可以控制SCL和SDA的高低电平占比。
*/

module SCCB(

//输入
input wire sys_reset_n, //复位信号，低电平有效
input wire sys_clk, //时钟信号，频率为50MHz
input wire i2c_start, //使能信号，高电平有效，开始传输数据
input wire [7:0] byte_addr, //八位地址信号
input wire [7:0] i2c_data, //八位数据信号
//输出
output wire  SCL, //SCL信号线
output wire  SDA, //SDA信号线
output reg i2c_clk, //I2C时钟线，频率1MHz
output reg done //数据传输完成标志信号，高电平有效
);

parameter
IDLE = 4'd0,START1 = 4'd1,TRAN1 = 4'd2,
STOP1 = 4'd3,START2=4'd4,TRAN2 = 4'd5,STOP2 = 4'd6,
START3=4'd7,TRAN3 = 4'd8,STOP3 = 4'd9; //状态声明

reg [3:0] state,next_state;

reg [4:0] cnt_iic; //初步分频1MHz，

reg [3:0] i2c_clk_cnt; //计数0~3

reg [3:0] i2c_bit_cnt;//计算传输了多少位数据

reg i2c_sda,i2c_scl; //数据暂存

reg [7:0] id_addr=8'b1010_0000;//设备地址



always@(posedge i2c_clk or negedge sys_reset_n)begin //状态转移及复位，注意我们这里使用分频之后的时钟进行触发，如果采用基频状态会快速转移。
	if(sys_reset_n == 1'b0)
		state <= IDLE;
	else
		state <= next_state;
end


/*
时钟基频为50MHz，但是我们IIC通信的频率为250KHZ,因此要进行分频
分频方案有PLL IP核或者使用计数器分频，为节约IP资源考虑，我们选择计数器分频
很多人有疑惑，为什么要先产生1MHz的时钟信号，这是为了更好地产生SDA和SCL考虑。
直接生成250KHz就不能进行每半个周期的操作了。
*/

always@(posedge sys_clk or negedge sys_reset_n)begin //计数0~24

if(sys_reset_n == 1'b0)
	cnt_iic <= 5'd0;
else if(cnt_iic == 5'd24)
	cnt_iic <= 5'd0;
else
	cnt_iic <= cnt_iic + 5'd1;
end

always@(posedge sys_clk or negedge sys_reset_n)begin //0~24个基频为半个周期，翻转一次，一个周期50个基频。产生1MHZ的时钟i2c_clk
	if(sys_reset_n == 1'b0)
		i2c_clk <= 1'b1;
	else if(cnt_iic == 5'd24)
		i2c_clk <= ~i2c_clk;
	else
		i2c_clk <= i2c_clk;
end




always@(posedge i2c_clk or negedge sys_reset_n)begin //四分频，这个的有效信号是i2c_clk_cnt，范围0—3这个信号特别关键，决定了每个状态持续的时间
if(sys_reset_n == 1'b0)
	i2c_clk_cnt <= 3'd0;
else if(i2c_clk_cnt == 3'd3)
	i2c_clk_cnt <= 3'd0;
else if(i2c_start == 1'b1) //防止四分频计数器错乱
	i2c_clk_cnt <= i2c_clk_cnt+3'd1;
end



//对数据位进行计数，i2c_bit_cnt范围0-9,虽然有效数据只有八个，再加上一个无效位也才九位，但是由于停止状态还需要占一个数据周期，因此需要计数10位。

always@(posedge i2c_clk or negedge sys_reset_n)begin
	if(sys_reset_n == 1'b0)
		i2c_bit_cnt <= 4'd0;
	else if((i2c_bit_cnt == 4'd9)&&(i2c_clk_cnt == 3'd3))
		i2c_bit_cnt <= 4'd0;
	else if((i2c_clk_cnt == 3'd3)&&((state == TRAN1)||(state == TRAN2)||(state == TRAN3))) //防止无效状态干扰计数
		i2c_bit_cnt <= i2c_bit_cnt +4'd1;
	else
		i2c_bit_cnt <= i2c_bit_cnt;
end

//这里要理解的就是状态跳转的时间。我们知道状态是每次 i2c_clk上升沿转移的，因此如果我们想要每个状态都维持4个i2c_clk周期，那么判断的条件要加上(i2c_clk_cnt == 3'd3)
//如果不加，那么一到这个数字就会跳转，从而缩短状态的时间。
/*
计数器时间段 ：数据序号
0-1 0
1-2	1
2-3	2
3-4	3
4-5	4
5-6	5
6-7	6
7-8	7
8-9	8 //无关位周期
9-0 9 //停止周期
*/



always@(*)begin //状态转移条件：持续时间的确定
	case(state)
	IDLE: if((i2c_start == 1'b1)&&(i2c_clk_cnt == 3'd3))
			next_state = START1;
			else
			next_state = state;
	START1:
			if(i2c_clk_cnt == 3'd3)
			next_state = TRAN1;
			else
			next_state = state;
	TRAN1 : if(i2c_bit_cnt == 4'd9) //注意转移条件是计数值为9，如果到八就跳转那么第九个无关位会被跳过
			next_state = STOP1;
			else
			next_state = state;
	STOP1: if((i2c_bit_cnt==4'd9)&&(i2c_clk_cnt == 3'd3))//
			next_state = START2;
			else
			next_state = state;
	START2: if(i2c_clk_cnt == 3'd3)
			next_state = TRAN2;
			else
			next_state = state;
	TRAN2 : if(i2c_bit_cnt == 4'd9)
			next_state = STOP2;
			else
			next_state = state;
	STOP2: if((i2c_bit_cnt==4'd9)&&(i2c_clk_cnt == 3'd3))
			next_state = START3;
			else
			next_state = state;
	START3: if(i2c_clk_cnt == 3'd3)
			next_state = TRAN3;
	TRAN3 : if(i2c_bit_cnt == 4'd9)
			next_state = STOP3;
			else
			next_state = state;
	STOP3: if((i2c_bit_cnt==4'd9)&&(i2c_clk_cnt == 3'd3))
			next_state = IDLE;
			else
			next_state = state;
	endcase
end



always@(posedge sys_clk or negedge sys_reset_n)begin //核心，SDA和SCL数据波形的确定

if(sys_reset_n == 1'b0)begin

	i2c_scl <= 1'b1;
	i2c_sda <= 1'b1;
	done <= 1'b0;
	end
else
	case(state)
	IDLE:begin
		if(i2c_clk_cnt<=1)begin //前半个周期
				i2c_sda <= 1'b1;
				i2c_scl <= 1'b1;
				done <= 1'b0;//完成标志复位
			end else if(i2c_clk_cnt>1)begin //后半个周期
				i2c_sda <= 1'b1;
				i2c_scl <= 1'b1;
			end
		end
	START1:begin //起始位，SCL为高，SDA拉低
		if(i2c_clk_cnt<=1)begin //前半个周期
				i2c_sda <= 1'b1;
				i2c_scl <= 1'b1;
			end else if(i2c_clk_cnt>1)begin //后半个周期
				i2c_sda <= 1'b0;
				i2c_scl <= 1'b1;

			end
		end
	TRAN1: begin
			if(i2c_bit_cnt<8)begin //前八位是数据位
			if(i2c_clk_cnt<=1)begin //前半个周期，SCL为低，SDA传递数据
				i2c_sda <= id_addr[7-i2c_bit_cnt];
				i2c_scl <= 1'b0;
			end else if(i2c_clk_cnt>1)begin //后半个周期，SCL为高，SDA保持
				i2c_sda <= i2c_sda;
				i2c_scl <= 1'b1;
			end
			end else begin //第九位，应答位，此位SDA需要置0
				if(i2c_clk_cnt<=1)begin
				i2c_sda <= 1'b0;
				i2c_scl <= 1'b0;
			end else if(i2c_clk_cnt >1)begin
				i2c_sda <= i2c_sda;
				i2c_scl <= 1'b1;
			end end
		  end
	STOP1: //停止位，SCL为高，SDA拉高
		begin
		if(i2c_clk_cnt<=1)begin //前半个周期
				i2c_sda <= 1'b0;
				i2c_scl <= 1'b0;
			end else if(i2c_clk_cnt>1)begin //后半个周期
				i2c_scl <= 1'b1;
				i2c_sda <= 1'b0;
				if(i2c_clk_cnt == 3)
				i2c_sda <= 1'b1;
			end
		  end
	START2:begin
		if(i2c_clk_cnt<=1)begin //前半个周期
				i2c_sda <= 1'b1;
				i2c_scl <= 1'b1;
			end else if(i2c_clk_cnt>1)begin //后半个周期
				i2c_sda <= 1'b0;
				i2c_scl <= 1'b1;
			end
		end
	TRAN2: begin
			if(i2c_bit_cnt<8)begin //前八位是数据位
			if(i2c_clk_cnt<=1)begin //前半个周期，SCL为低，SDA传递数据
				i2c_sda <= byte_addr[7-i2c_bit_cnt];
				i2c_scl <= 1'b0;
			end else if(i2c_clk_cnt>1)begin //后半个周期，SCL为高，SDA保持
				i2c_sda <= i2c_sda;
				i2c_scl <= 1'b1;
			end
			end else begin //第九位，应答位，此位SDA需要置0
				if(i2c_clk_cnt<=1)begin
				i2c_sda <= 1'b0;
				i2c_scl <= 1'b0;
			end else if(i2c_clk_cnt >1)begin
				i2c_sda <= i2c_sda;
				i2c_scl <= 1'b1;
			end end
		  end
	STOP2:
		begin
		if(i2c_clk_cnt<=1)begin //前半个周期
				i2c_sda <= 1'b0;
				i2c_scl <= 1'b0;
			end else if(i2c_clk_cnt>1)begin //后半个周期
				i2c_sda <= 1'b0;
				i2c_scl <= 1'b1;
				if(i2c_clk_cnt == 3)
				i2c_sda <= 1'b1;
			end
		  end
	START3:begin
		if(i2c_clk_cnt<=1)begin //前半个周期
				i2c_sda <= 1'b1;
				i2c_scl <= 1'b1;
			end else if(i2c_clk_cnt>1)begin //后半个周期
				i2c_sda <= 1'b0;
				i2c_scl <= 1'b1;
			end
		end
	TRAN3: begin
			if(i2c_bit_cnt<8)begin //前八位是数据位
			if(i2c_clk_cnt<=1)begin //前半个周期，SCL为低，SDA传递数据
				i2c_sda <= i2c_data[7-i2c_bit_cnt];
				i2c_scl <= 1'b0;
			end else if(i2c_clk_cnt>1)begin //后半个周期，SCL为高，SDA保持
				i2c_sda <= i2c_sda;
				i2c_scl <= 1'b1;
			end
			end else begin //第九位，应答位，此位SDA需要置0
				if(i2c_clk_cnt<=1)begin
				i2c_sda <= 1'b0;
				i2c_scl <= 1'b0;
			end else if(i2c_clk_cnt >1)begin
				i2c_sda <= i2c_sda;
				i2c_scl <= 1'b1;
			end end
		  end
	STOP3:
		begin
		if(i2c_clk_cnt<=1)begin //前半个周期
				i2c_sda <= 1'b0;
				i2c_scl <= 1'b0;
			end else if(i2c_clk_cnt>1)begin //后半个周期
				i2c_sda <= 1'b0;
				i2c_scl <= 1'b1;
				if(i2c_clk_cnt == 3)begin
				i2c_sda <= 1'b1;
				done <= 1'b1; //完成标志置位
				end

			end
		  end
endcase
end

assign SDA = i2c_sda;
assign SCL = i2c_scl;



endmodule

TB文件

`timescale 1ns/1ns

module tb_sccb();

reg sys_reset_n;
reg sys_clk;
reg i2c_start;
reg [7:0] byte_addr;
reg [7:0] i2c_data;

initial begin

sys_reset_n = 1'b0;
sys_clk = 1'b1;
i2c_start = 1'b0;
byte_addr = 8'd0;
i2c_data = 8'd0;

#20
 i2c_start = 1'b1;
 sys_reset_n = 1'b1;
 byte_addr = 8'b1111_1111;
 i2c_data = 8'b1010_0100;

 /*#2000
 byte_addr = 8'b1000_1111;
 i2c_data = 8'b1111_0100;*/
end

always #10 sys_clk = ~sys_clk; //50MHz时钟

SCCB u1(
.sys_reset_n(sys_reset_n),
.sys_clk(sys_clk),
.i2c_start(i2c_start),
.byte_addr(byte_addr),
.i2c_data(i2c_data)
);

endmodule

Modelsim仿真波形图

         cnt_iic 计数sys_clk，i2c_clk是1MHz时钟，i2c_clk_cnt计数i2c_clk，关系正确。

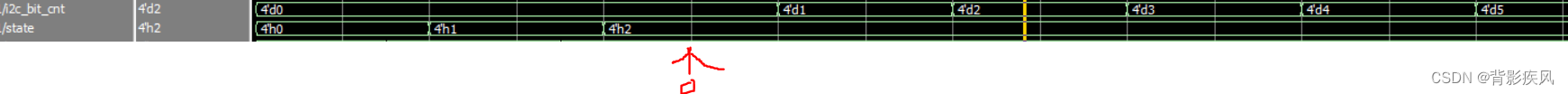

         i2c_bit_cnt 的计数值和state之间的关系正确（只有TRAN状态才开始计数）。

         SDA和SCL之间的关系正确。（开始信号，数据传输八位+无效一位；结束信号）

通过仿真可以知道，目标功能成功实现（累死我了）。

下一节，我们将实现寄存器配置模块的功能！
