一、实验内容及目标
1、实验内容:
(1)自学《SystemVerilog Testbench Lab Guide》pdf文档,理解掌握相关内容;
(2)继续去搭建测试平台上的相关组件(component):激励产生器(Stimulus Generator),驱动器(Driver)等。
(3)使用一些的子程序(routine)去把一个数据包从输入端口3发送到输出端口7,并观察到这个数据包的有效负载(payload)。
(4)编译(Complie)和仿真(Simulate)这个SV程序。
2、实验目标:
拓展lab1中的测试平台,从一个输入端向一个输出端发送数据包。
用新的测试平台来编译和仿真设计文件。
3.理解每行代码的功能。
二、实验过程或步骤
任务一:将lab1的文件复制到lab2下
1、进入lab2下,使用make copy完成
任务2: 声明程序的全局变量
根据路由器的需求说明(包括使用哪个输入端口和哪个输出端口,以及发送什么样的数据),来发送一个数据包。为了让这些变量更容易被参考到,你将会把它们声明为程序的全局变量(program globals)。
1、使用编辑器打开已存在的test.sv文件。
2、对这个数据包声明程序全局变量:
bit [3:0] sa;
bit [3:0] da;
logic [7:0] payload[$];
任务3:产生数据包
在lab1中,你通过调用reset()子程序来配置(Configure)待测试模块DUT。接着你创建一个“ gen()”task来继续发展这个测试平台。(gen()是一个可以产生测试激励的子程序)
1、在程序的initial块中的reset()后面,调用gen()任务。
2、在任务reset()代码块后面,声明gen()任务。
3、在gen()任务的体(body)中
(1)设置sa(源地址)为3,da(目标地址)为7。
(2)用2到4范围内的随机字节来填满有效负载序列(payload queue)。
任务4:创建发送数据包的程序(routine)
1、在数据包的信息产生后,你准备好创建Transactor和Driver来发送数据包。
2、把一个数据包发送通过路由器的行为,可以通过以下三个进程来完成:
发送Destination Address(目标地址)
发送padding bits。
发送payload。
3、其中每一个进程将发展成为driver routine中的一个独立部分(device)。Driver中各部件和Transactor的区别是:当Transactor调用 device driver时,device driver和硬件信号是直接相互作用的。
4、这些抽象的分层可以使testbench的子程序(routine)更容易管理,更好复用,更加可靠。以下的步骤可以帮助你构建这些子程序:
1)在initial块中,在gen()后面立即调用send()任务来发送数据包。
2)在调用send()后仿真10个时钟周期。
3)在program中添加一个对任务send()的声明。
4)在send()任务中,包括如下操作。
5)创建send_addrs()任务。这个Driver的部件将会驱动4位的地址进入Router。
a)调用send_addrs()
b)调用send_pad()
c)调用send_payload()
6)在send_addrs()中,包括这样的操作。
a)驱动frame_n信号作为每一个路由器的配置内容。
b)驱动目标地址通过din信号传送。
c)把din作为单bit的连续信号。使用一个环结构来驱动din,以每周期一bit的速度循环四个周期。
5、创建send_pad()任务。这个device driver可以驱动五个pad bits进入路由器。
6、在send_pad()任务中,会驱动frame_n,valid_n和din信号作为每一个路由器的配置(specification)。
7、创建send_payload()任务。这个device driver发送payload到路由器中。
8、在send_payload()任务的体中,有如下操作:
- 写一个可以执行“payload.size()”次的循环。
- 当数据包发送完成后,将valid_n信号返回到1’b1。
- 在每次路由器的配置中,在发送到这个数据包的最后一位时,将frame_n信号反转至1’b1。
- 记着在每次路由器的配置中驱动valid_n。
- 这个循环内的payload[$]序列中,每8-bit数据被以一个周期一个bit的速度进行传送。
9、保存和关闭test.v文件。
任务5:对program进行编译和纠错(Debug)
lab中有makefile文件,运行make
任务6:拓展program到可以发送21个数据包
1、修改program模块,使用相同的sa=3和da=7,发送21个数据包。
2\编译(Compile),仿真(Simulate),查看波形。
三、实验结果
1、实验代码
(1)router_io.sv
`timescale 1ns/100ps
interface router_io(input bit clock); //声明由信号时钟摆位驱动的时钟,例化接口
logic reset_n; // 添加将测试程序连接到 DUT 所需的所有信号
logic [15:0] din; // 参数应列出时钟块和所有其他潜在的异步信号
logic [15:0] frame_n;
logic [15:0] valid_n;
logic [15:0] dout;
logic [15:0] valido_n;
logic [15:0] busy_n;
logic [15:0] frameo_n;
clocking cb @(posedge clock); // 声明一个由时钟上升沿驱动的时钟模块
default input #1ns output #1ns; // 相对于时钟的上升沿会有1ns的延迟
output reset_n; // 在时钟块中添加输入和输出
output din;
output frame_n;
output valid_n;
input dout;
input valido_n;
input busy_n;
input frameo_n;
endclocking: cb
modport TB(clocking cb,output reset_n); // 重新生成一个模块端口以连接到测试程序
endinterface: router_io 应列出时钟块和所有其他潜在的异步信号
(2) test.sv
`timescale 1ns/100ps
program automatic test(router_io.TB router); // 声明一个带有要连接的参数的程序块
以修改接口中声明的 TB
int run_for_n_packets; //声明全局变量
bit [3:0] sa;
bit [3:0] da;
logic [7:0] payload[$];
initial begin
run_for_n_packets = 21;
$vcdpluson;
reset(); //在程序内部定义一个名为 reset() 的任务
以根据规范重置 DUT
repeat(run_for_n_packets) begin //等待21个数据包
gen();
send();
end
repeat(10) @(router.cb); //等待10个有效时钟沿
end
task reset();
router.reset_n <= 1'b0; //给复位赋值0
router.cb.frame_n <= '1; //给时钟模块中的frame_n赋值1
router.cb.valid_n <= '1; //给时钟模块中的valid_n赋值1,此时不出传输数据
#2 router.cb.reset_n <= 1'b1; //延迟2us,给时钟模块中的复位赋值为1
注意#和##含义不同
repeat(15) @(router.cb); //等待15个有效时钟沿
endtask: reset
task gen(); //定义任务
sa = 3; //设置源地址
da = 7; //设置目标地址
payload.delete();
repeat($urandom_range(2,4)) //产生2到4范围的随机字节
payload.push_back($urandom); //产生的随机数填满有效负载序列
endtask:gen
task send();//定义发送数据任务
send_addrs();
send_pad();
send_payload();
endtask:send
task send_addrs();
router.cb.frame_n[sa] <= 1'b0; //驱动时钟模块中的frame_n信号,赋值0
for(int i=0; i<4; i++) begin //循环4个周期
router.cb.din[sa] <= da[i]; //驱动目标地址通过din传送
@(router.cb);
end
endtask:send_addrs
task send_pad();
router.cb.frame_n[sa] <= 1'b0; //驱动时钟模块中的frame_n,赋值1
router.cb.valid_n[sa] <= 1'b1; //驱动时钟模块中的valid_n,赋值1
router.cb.din[sa] <= 1'b1; //驱动时钟模块中的din信号,赋值1
repeat(5) @(router.cb); //等待5个有效时钟沿
endtask:send_pad
task send_payload();
foreach(payload[index]) begin
for(int i=0; i<8; i++) begin //循环8个周期
router.cb.din[sa] <= payload[index][i]; //传递数据
router.cb.valid_n[sa] <= 1'b0; //驱动时钟模块中的valid_n信号,赋值0
router.cb.frame_n[sa] <= (index == (payload.size()-1)) && (i==7);
//发送数据最后一位时,反转frame_n信号
@(router.cb); //等待时钟沿
end
end
router.cb.valid_n[sa] <= 1'b1; //当数据包发送完成,将valid_n信号赋值1
endtask:send_payload
endprogram: test
(3) router_test_top.sv
`timescale 1ns/100ps
module router_test_top;
parameter simulation_cycle = 100; // 添加一个接口实例, 实例化测试程序
通过接口进行 I/O 连接
bit SystemClock;
router_io top_io(SystemClock); //调用底层函数
test t(top_io);
router dut( //修改 DUT 连接以通过接口连接
.reset_n (top_io.reset_n),
.clock (top_io.clock),
.din (top_io.din),
.frame_n (top_io.frame_n),
.valid_n (top_io.valid_n),
.dout (top_io.dout),
.valido_n (top_io.valido_n),
.busy_n (top_io.busy_n),
.frameo_n (top_io.frameo_n)
);
initial begin
$timeformat(-9,1,"ns",10); //精确到小数点后一位
SystemClock = 0; 以及显示数值的最小宽度为10,单位为n
forever begin
#(simulation_cycle/2)
SystemClock = ~SystemClock;
end
end
endmodule

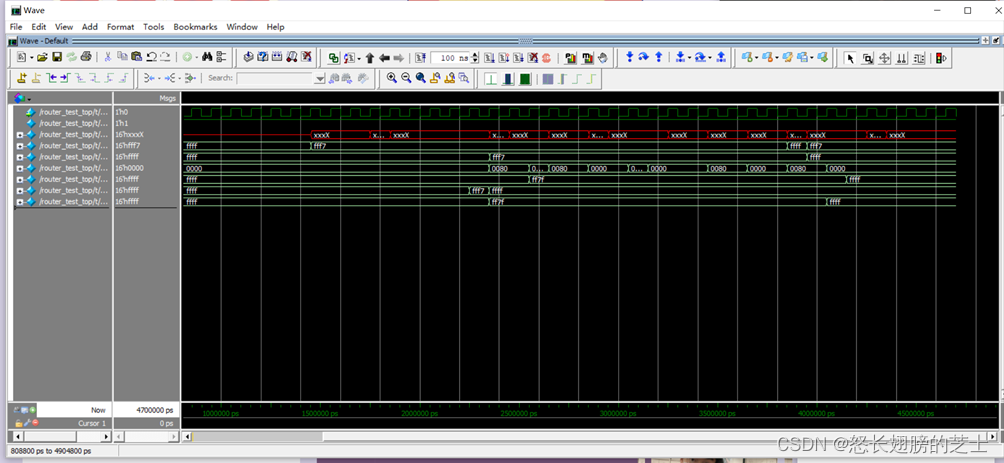

2、仿真波形图
